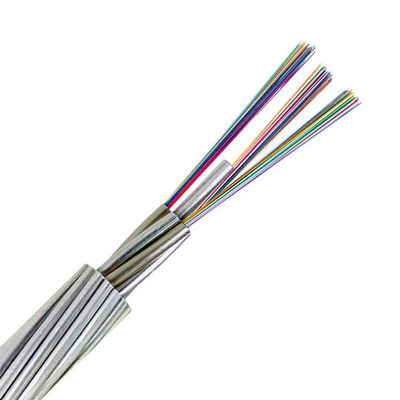

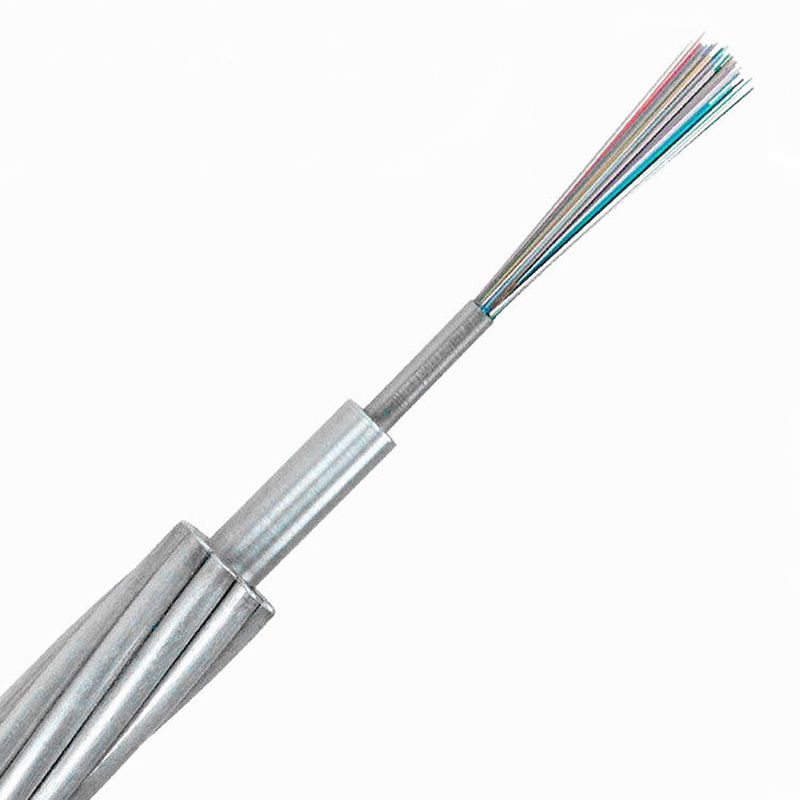

Kabel światłowodowy zewnętrzny OPGW
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Takfly |
| Orzecznictwo: | CE,ROHS,FCC,ISO9001,ISO141000 |
| Numer modelu: | OPGW |
Zapłata:
| Minimalne zamówienie: | 2000m |
|---|---|
| Cena: | USD 500~USD 2000 |
| Szczegóły pakowania: | Bęben |
| Czas dostawy: | 5 ~ 8 dni roboczych |
| Zasady płatności: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
| Możliwość Supply: | 1000km/miesiąc |
|
Szczegóły informacji |
|||
| Ilość błonnika: | 4/8/12/16/24/36/48 | Typ włókna: | G652D, G655 |
|---|---|---|---|

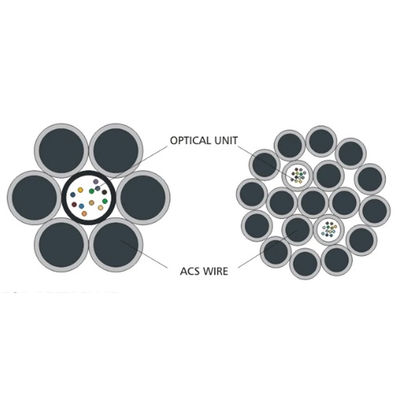

| Struktura: | Centralny lub linkowy | Nazwa produktu: | Zewnętrzny kabel światłowodowy OPGW 4-48 włókien |

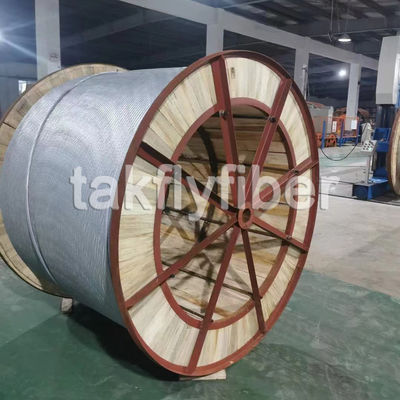

| Uszczelka: | żelazny bęben | Długość: | 2-6 km/bęben |
| Podkreślić: | Optyczny przewód uziemiający 12C G655,optyczny przewód uziemiający OPGW,48 kabel światłowodowy Hilos |
||
opis produktu
Opisy:
Kabel OPGW to skrót od Optical Fiber Composite Overhead Ground Wire (Kompozytowy Kabel Uziemniający z Włóknem Optycznym). Kabel OPGW nadaje się do instalacji na nowych liniach energetycznych z podwójną funkcją przewodu uziemiającego i komunikacyjnego. Szczególnie do instalacji na liniach energetycznych normalnego napięcia i bardzo wysokiego napięcia. Kabel OPGW może zastąpić konwencjonalny przewód uziemiający starej linii energetycznej ze zwiększoną funkcją komunikacji światłowodowej. Kabel OPGW przewodzi prąd zwarciowy i zapewnia ochronę przed wyładowaniami atmosferycznymi.
Kabel optyczny OPGW nazywany jest Kompozytowym Kablem Uziemniającym z Włóknem Optycznym, jest to napowietrzny przewód uziemiający zawierający włókna optyczne. Włókno optyczne umieszczone jest w przewodzie uziemiającym napowietrznej linii przesyłowej wysokiego napięcia, tworząc sieć komunikacji światłowodowej na linii przesyłowej. Jest on używany głównie do linii 500KV, 220KV, 110KV i komunikacyjnych dla nowych napowietrznych systemów przesyłowych wysokiego napięcia. Liczba rdzeni wynosi 4-48 i występują typy z rurą aluminiową, ramą aluminiową i (nierdzewną) konstrukcją z rurą stalową.
Cechy:
(1) OPGW wykorzystuje konstrukcję z luźną rurą ze stali nierdzewnej, zwiększając jej niezawodność i odporność na temperaturę.
(2) OPGW spełnia wymagania dotyczące zastosowania dużej linii światłowodowej.
(3) OPGW jest specjalnie stosowany w systemie komunikacji optycznej podczas instalacji linii przesyłu energii elektrycznej.
(4) Projektowanie projektu (obliczenia zwisu-naprężenia, prądu zwarciowego, obliczenia osprzętu ADSS)
Zastosowanie:
>> Kabel OPGW jest używany głównie w liniach 500KV, 220KV i 110KV, ograniczony przerwami w zasilaniu, bezpieczeństwem i innymi elementami, najczęściej stosowany w nowych liniach. Jego zastosowania to: wysokie napięcie powyżej 110 kV, z dłuższym przęsłem (zazwyczaj powyżej 250 m);
>> Łatwy w utrzymaniu, łatwy do rozpięcia linii, jego właściwości mechaniczne mogą spełniać duże rozpiętości linii;
>> Zewnętrzna warstwa OPGW to metalowe opancerzenie, bez wpływu na korozję wysokiego ciśnienia i degradację;
>> Budowa OPGW musi wiązać się z odcięciem zasilania, co powoduje większe straty, dlatego OPGW musi być stosowany przy budowie linii wysokiego napięcia powyżej 110 kV;
>> Dla wskaźnika wydajności OPGW, im większy prąd zwarciowy, tym bardziej potrzebny jest dobry przewodnik, aby był metalowym pancerzem i zmniejszyć wytrzymałość na rozciąganie, podczas gdy, jeśli wytrzymałość na rozciąganie jest pewna, aby zwiększyć zdolność prądu zwarciowego, jedynym sposobem jest powiększenie powierzchni przekroju metalu, co powoduje zwiększenie średnicy i wagi kabla, tak że bezpieczeństwo jest kwestią wytrzymałości słupa linii.
Parametry:
| Model nr. | sekcja | Znamionowa siła zrywająca (KN) |
Średnica kabla (mm) |
Waga (kg/km) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
