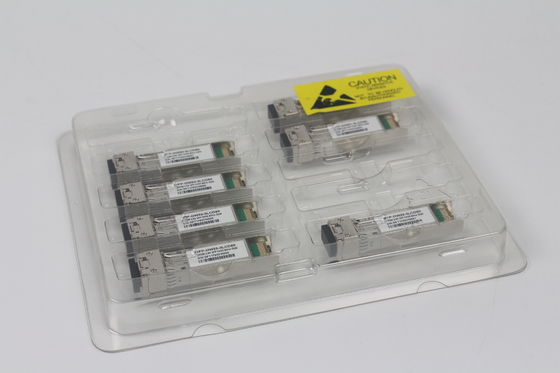

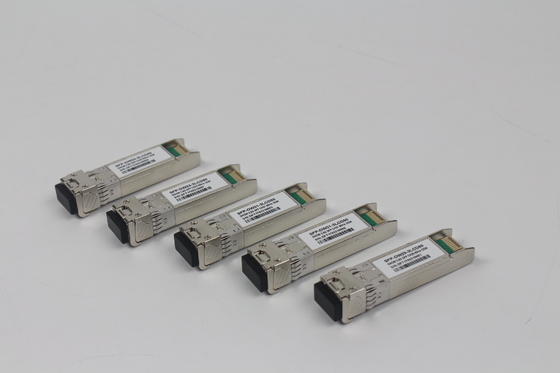

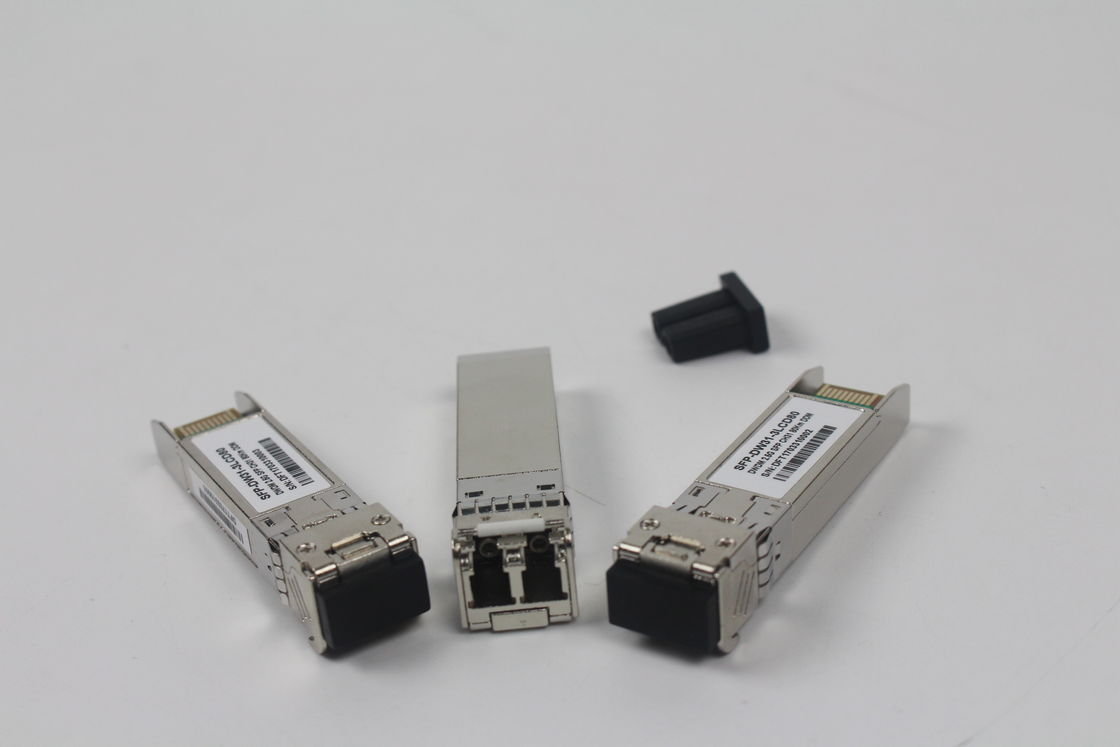

10Gbps DWDM 40KM 50GHz Transceiver SFP+
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong, Shenzhen |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | TKQS28-100G-SR4 |
Zapłata:
| Minimalne zamówienie: | 1 Piki |
|---|---|
| Cena: | US$0.01 ~ US$1200/PC |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Szczegóły informacji |
|||
| Stosunek: | 50/50 | Środkowa długość fali: | 1450 nm |
|---|---|---|---|
| Strata wtrąceniowa: | ≤0,3dB | Waga paczki: | 10g |
| Rodzaj opakowania: | Gołe włókno, luźna tuba 900um, kabel 2mm | Długość fali: | 1310 nm |
| Wyrównanie osi: | Wolna oś lub Szybka oś | Zakres długości fali: | 1310nm, 1550nm |
| Zastosowanie: | Systemy komunikacji optycznej | Współczynnik podziału: | 98/2 |
| Temperatura przechowywania: | -40~+85℃ | Numer portu: | 1X2 |
| Długość włókna: | 1 m | błonnik: | PM Corning 980nm włókna |
| Pojemność obsługi mocy: | Wysoka moc | ||
opis produktu
Cechy
- Połączenia danych do 11,1 Gbps
- Przekaz do 40 km na SMF
- DWDM EML Laser i odbiornik PIN
- Obudowa metalowa, dla niższych EMI
- Interfejs 2-przewodowy z zintegrowanym monitorowaniem diagnostycznym cyfrowym
- Ślad SFP+ podłączalny na gorąco
- Specyfikacje zgodne z SFF 8472
- Zgodne z SFP+ MSA z złączem LC
- Jednorazowe źródło zasilania 3.3V
- Zakres temperatury roboczej przypadku: od 0°C do 70°C
- Rozpraszanie mocy < 1,5 W
Wnioski
- 10GBASE-ER/EW
- 40 km kanału światłowodowego 10G
- 10G Ethernet z FEC
Opis produktu
Transceiwery TAKFLY TKD-xx92-3LCD40 obejmują diodę PIN i stabilizowany temperaturą nadajnik DFB-EML.Moduł ten został zaprojektowany do światła jednowarunkowego i działa przy nominalnej długości fali 50 GHz, długość fali DWDM w paśmie C.
Wybór produktu
C-band λc Guide Pin Descriptions
|
Kanał |
Długość fali (nm) |
Częstotliwość (THZ) |
Kanał |
Długość fali (nm) |
Częstotliwość (THZ) |
|
|
|
|
|
|
|
|
C13 |
1567.13 |
191.30 |
C37 |
1547.72 |
193.70 |
|
|
|
|
|
|
|
|
C14 |
1566.31 |
191.40 |
C38 |
1546.92 |
193.80 |
|
|
|
|
|
|
|
|
C15 |
1565.50 |
191.50 |
C39 |
1546.12 |
193.90 |
|
|
|
|
|
|
|
|
C16 |
1564.68 |
191.60 |
C40 |
1545.32 |
194.00 |
|
|
|
|
|
|
|
|
C17 |
1563.86 |
191.70 |
C41 |
1544.53 |
194.10 |
|
|
|
|
|
|
|
|
C18 |
1563.05 |
191.80 |
C42 |
1543.73 |
194.20 |
|
|
|
|
|
|
|
|
C19 |
1562.23 |
191.90 |
C43 |
1542.94 |
194.30 |
|
|
|
|
|
|
|
|
C20 |
1561.42 |
192.00 |
C44 |
1542.14 |
194.40 |
|
|
|
|
|
|
|
|
C21 |
1560.61 |
192.10 |
C45 |
1541.35 |
194.50 |
|
|
|
|
|
|
|
|
C22 |
1559.79 |
192.20 |
C46 |
1540.56 |
194.60 |
|
|
|
|
|
|
|
|
C23 |
1558.98 |
192.30 |
C47 |
1539.77 |
194.70 |
|
|
|
|
|
|
|
|
C24 |
1558.17 |
192.40 |
C48 |
1538.98 |
194.80 |
|
|
|
|
|
|
|
|
C25 |
1557.36 |
192.50 |
C49 |
1538.19 |
194.90 |
|
|
|
|
|
|
|
|
C26 |
1556.55 |
192.60 |
C50 |
1537.40 |
195.00 |
|
|
|
|
|
|
|
|
C27 |
1555.75 |
192.70 |
C51 |
1536.61 |
195.10 |
|
|
|
|
|
|
|
|
C28 |
1554.94 |
192.80 |
C52 |
1535.82 |
195.20 |
|
|
|
|
|
|
|
|
C29 |
1554.13 |
192.90 |
C53 |
1535.04 |
195.30 |
|
|
|
|
|
|
|
|
C30 |
1553.33 |
193.00 |
C54 |
1534.25 |
195.40 |
|
|
|
|
|
|
|
|
C31 |
1552.52 |
193.10 |
C55 |
1533.47 |
195.50 |
|
|
|
|
|
|
|
|
C32 |
1551.72 |
193.20 |
C56 |
1532.68 |
195.60 |
|
|
|
|
|
|
|
|
C33 |
1550.92 |
193.30 |
C57 |
1531.90 |
195.70 |
|
|
|
|
|
|
|
|
C34 |
1550.12 |
193.40 |
C58 |
1531.12 |
195.80 |
|
|
|
|
|
|
|
|
C35 |
1549.32 |
193.50 |
C59 |
1530.33 |
195.90 |
|
|
|
|
|
|
|
|
C36 |
1548.51 |
193.60 |
C60 |
1529.55 |
196.00 |
|
|
|
|
|
|
|
|
Nie należące do ITU |
Długość fali między 1528.77nm-1567.13 |
C61 |
1528.77 |
196.10 |
|
|
|
|
|
|
|
|
Maksymalne ratingi bezwzględne
|
Parametry |
Symbol |
Min. |
Typowy. |
Max, proszę. |
Jednostka |
Uwaga: |
|
Temperatura przechowywania |
T |
-40 |
- |
85 |
oC |
|
|
Względna wilgotność |
RH |
5 |
- |
95 |
% |
|
|
Napięcie zasilania |
Wpływ |
- 0.3 |
- |
4 |
V |
|
|
Napięcie wejściowe sygnału |
|
VCC-0.3 |
- |
Vcc+0.3 |
V |
|
Zalecane warunki pracy
|
Parametry |
Symbol |
Min. |
|
Typowy. |
Max, proszę. |
Jednostka |
Uwaga: |
|
Temperatura pracy przypadku |
W przypadku |
0 |
|
- |
70 |
oC |
Bez przepływu powietrza |
|
|
|
|
|
|
|
|
|
|
Napięcie zasilania |
Wpływ |
3.14 |
|
3.3 |
3.47 |
V |
|
|
|
|
|
|
|
|
|
|
|
Prąd zasilania |
ICC |
- |
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
Wskaźnik danych |
BR |
|
|
10.3125 |
|
Gbit/s |
|
|
|
|
|
|
|
|
|
|
|
Odległość transmisji |
TD |
|
|
- |
40 |
km |
|
|
|
|
|
|
|
|
|
|
|
Włókna sprzężone |
|
|
Włókna jednowarunkowe |
|
|
9/125um SMF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Charakterystyka optyczna
|
Parametry |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
UWAGA |
|
|
|
|
|
|
|
|
|
|
|
Przekaźnik |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Średnia moc optyczna |
Pout |
-2 |
|
2 |
dBm |
1 |
|
|
|
|
|
|
|
|
|
|
|
Długość fali optycznej |
λc |
λc-0.1 |
|
λc+0.1 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
Odległość między długością fali środkowej |
|
|
100 |
|
GHz |
2 |
|
|
|
|
|
|
|
|
|
|
|
Współczynnik wymierania optycznego |
Wylotowe |
6.0 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
Przekaźnik i dyspersja |
TDP |
|
|
3.0 |
dB |
|
|
|
Kary |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tryb boczny Współczynnik tłumienia |
SMSR |
30 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
Średnia moc startowa |
Pof! |
|
|
- 30 |
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
Maska do oczu |
|
Zgodne z normą IEEE 802.3ae |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Odbiornik |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Wrażliwość na Rx |
RSENS |
|
|
- Piętnaście.8 |
dBm |
3 |
|
|
|
|
|
|
|
|
|
|
|
Moc nasycenia wejścia |
Psat |
-6 |
|
|
dBm |
|
|
|
(przesyłka) |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Zakres długości fali |
λC |
1260 |
|
1600 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
Kwota ekspozycji |
Zgubiony |
|
|
-17 |
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
Wpływ z tytułu strat |
LOSA |
- 30 |
|
|
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
LOS histereza |
|
0.5 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
Uwaga: |
|
|
|
|
|
|
|
1)Moc wyjściowa to moc połączona z włóknem jednomodowym o szerokości 9/125 mm.
2)Odpowiada około 0,8 nm.
3) Mierzone za pomocą PRBS 231-1 wzór badania, @10.325Gb/s, BER<10-12.
|
Charakterystyka elektryczna |
|
|
|
|
|
|
|
||
|
|
Parametry |
Symbol |
Min. |
Rodzaj |
|
Maksymalnie |
Jednostka |
UWAGA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Napięcie zasilania |
Vcc |
3.14 |
3.3 |
|
3.46 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Prąd zasilający |
Icc |
|
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Przekaźnik |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Impedancja różnicowa wejściowa |
Och, co? |
|
100 |
|
|
Ω |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Zmiana wprowadzania danych różnic |
Vin, co się stało? |
120 |
|
|
820 |
mV |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Przesyłanie wyłączania napięcia |
Zaleca się |
Vcc √1.3 |
|
|
Vcc |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Przekazuj napięcie aktywujące |
Wyniki |
Wołowina |
|
|
Wee + 0.8 |
V |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT Wysokie napięcie |
|
Vcc √1.3 |
|
|
Vcc |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT Niskie napięcie |
|
Wołowina |
|
|
Wee + 0.8 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Przesyłanie wyłączyć stwierdzenie |
|
|
|
|
10 |
my |
|
|
|
|
Czas |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Odbiornik |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Zmiana wyników danych |
Vout, p.p. |
350 |
|
|
850 |
mV |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Czas wzrostu danych wyjściowych |
tr |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Czas opadania danych |
Tf |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Wpływ z tytułu ryzyka |
|
Vcc √1.3 |
|
|
VccHOST |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Wpływ z tytułu strat |
|
Wołowina |
|
|
Vee + 0.8 |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
Uwaga:
- Podłączone bezpośrednio do pinów wejściowych danych TX.
- Albo otwarty obwód.
- Do 100 ohmów końca różnicowego.
- To niefiltrowane wartości 20-80%
- Utrata sygnału jest LVTTL. Logika 0 wskazuje na normalną pracę; logika 1 wskazuje na brak wykrytego sygnału.
Opis szpilki
Wyjście z bloku łącznika na płycie hosta
|
Szpilka |
Symbol |
Nazwa/Opis |
UWAGA |
|||
|
1 |
VEET |
Powierzchnia nadajnika |
(Wspólne z przyjmującym gruntem) |
1 |
||
|
2 |
TWADZIE |
|
Uszkodzenie nadajnika. |
|
2 |
|
|
3 |
TDIS |
Odłączam nadajnik, odłączam wyjście lasera na wysokim lub otwartym poziomie. |
3 |
|||
|
4 |
SDA |
Dwuprzewodowa linia seryjnego interfejsu danych |
4 |
|||
|
|
|
|
|
|||
|
5 |
SCL |
Dwuprzewodowa linia zegarowa seryjnego interfejsu |
4 |
|||
|
|
|
|
|
|||
|
6 |
MOD_ABS |
Moduł nieobecny. |
4 |
|||
|
|
|
|
|
|
|
|
|
7 |
RS0 |
|
Stawka Wybierz 0 |
|
5 |
|
|
|
|
|
|
|
||
|
8 |
Losy |
Utrata sygnału. |
Logika 0 wskazuje na normalną pracę. |
6 |
||
|
|
|
|
|
|||
|
9 |
RS1 |
Nie wymagane połączenie |
1 |
|||
|
|
|
|
|
|
||
|
10 |
VEER |
Powierzchnia odbiorcza |
(Wspólne z ziemią nadajnika) |
1 |
||
|
11 |
VEER |
Powierzchnia odbiorcza |
(Wspólne z ziemią nadajnika) |
1 |
||
|
12 |
/R&D |
Odbiornik odwrócił dane. |
AC sprzęgło |
|
||
|
|
|
|
|
|||
|
13 |
RD+ |
Odbiornik Nieodwrócone dane. AC sprzęgło |
|
|||
|
|
|
|
|
|
||
|
14 |
VEER |
Powierzchnia odbiorcza |
(Wspólne z ziemią nadajnika) |
1 |
||
|
15 |
VCCR |
Zasilanie odbiornika |
|
|||
|
16 |
VCZK |
Zasilanie nadajnika |
|
|||
|
17 |
VEET |
Powierzchnia nadajnika |
(Wspólne z przyjmującym gruntem) |
1 |
||
|
18 |
TD+ |
Przekaźnik nieodwrócony, dane włączone. |
|
|||
|
|
|
|
|
|
||
|
19 |
TD- |
Przekaźnik odwrócił dane. |
Akompanuje. |
|
||
|
|
|
|
|
|
||
|
20 |
VEET |
Powierzchnia nadajnika |
(Wspólne z przyjmującym gruntem) |
1 |
||
Uwaga:
1)Ziemia obwodu jest wewnętrznie odizolowana od ziemi podwozia.
2)TWADZIEjest otwartym wyjściem kolektoru/odpływu, który powinien być wyciągnięty z rezystorem 4,7k 10k Ohm na płycie hosta, jeślinapięcie pociągania powinno wynosić od 2,0 V do Vcc + 0,3 V.Wysoka moc wyjściowa wskazuje na usterkę nadajnika spowodowaną prądem przesunięcia TX lub mocą wyjściową TX przekraczającą wstępnie ustawione progi alarmoweW niskim stanie moc wyjściowa jest wyciągnięta do < 0,8 V.
Wyjście lasera wyłączone na TDIS> 2,0 V lub otwarte, włączone na TDIS< 0,8 V.
Należy wyciągnąć 4,7kΩ- 10kΩ płytę hosta na napięcie między 2,0V a 3,6V. MOD_ABS pociąga linię nisko, aby wskazać moduł jest podłączony.
Wewnętrznie wyciągnięte w dół zgodnie z SFF-8431 Rev 4.1.
LOS jest wyjściem kolektoru otwartym. Należy go wyciągnąć z napięciem 4,7kΩ 10kΩ na płycie hosta do napięcia między 2,0 V a 3,6 V. Logika 0 wskazuje na normalną pracę; logika 1 wskazuje na utratę sygnału.
Funkcje diagnostyczne cyfrowe
Transceptory TKD-xx92-3LCD40 obsługują protokół komunikacji seryjnej 2-przewodowej zdefiniowany w SFP+ MSA.
Standardowy identyfikator seryjny SFP zapewnia dostęp do informacji identyfikacyjnych opisujących możliwości nadajnika, standardowe interfejsy, producenta i inne informacje.
Ponadto nadajniki SFP+ zapewniają unikalny rozszerzony cyfrowy interfejs monitorowania diagnostycznego, który umożliwia dostęp w czasie rzeczywistym do parametrów pracy urządzenia, takich jak temperatura nadajnika,prąd laserowy, przesyłane zasilanie optyczne, przyjmowane zasilanie optyczne i napięcie zasilania nadajnika.który ostrzega użytkowników końcowych, gdy określone parametry pracy znajdują się poza zakresem normalnym ustawionym fabrycznie.
SFP+ MSA definiuje 256-bajtową mapę pamięci w EEPROM, która jest dostępna za pośrednictwem seryjnego interfejsu 2-przewodowego pod adresem 8 bitów 1010000X (A0h).Interfejs cyfrowego monitorowania diagnostycznego wykorzystuje 8-bitowy adres 1010001X (A2h), więc pierwotnie zdefiniowana mapa pamięci ID seryjnego pozostaje niezmieniona.
Informacje operacyjne i diagnostyczne są monitorowane i raportowane przez cyfrowy kontroler nadajnika diagnostycznego (DDTC) wewnątrz nadajnika, do którego uzyskuje się dostęp za pośrednictwem seryjnego interfejsu 2-przewodowego.Kiedy protokoł seryjny jest aktywowany, sygnał zegara seryjnego (SCL, Mod Def 1) jest generowany przez hosta.Ujemna krawędź zegarów danych z nadajnika SFP. Serialny sygnał danych (SDA, Mod Def 2) jest dwukierunkowy dla seryjnej transmisji danych.Pamięć jest zorganizowana jako seria 8-bitowych słów danych, które mogą być adresowane indywidualnie lub sekwencyjnie.
Diagram bloku interfejsu host-transceiver
Wyraźne wymiary
spełniają wymagania normy SFF-8432 zwrot 5.0, ulepszona specyfikacja typu "Pluggable".
Zgodność z przepisami
|
Cechy |
Odnośnik |
Wydajność |
|
|
Rozładowanie elektrostatyczne (ESD) |
IEC/EN 61000-4-2 |
Kompatybilne ze standardami |
|
|
|
|
|
|
|
interferencje elektromagnetyczne (EMI) |
FCC Część 15 Klasa B EN 55022 Klasa B |
Kompatybilne ze standardami |
|
|
(CISPR 22A) |
|
||
|
|
|
|
|
|
|
|
|
|
|
Bezpieczeństwo oczu laserowego |
FDA 21CFR 1040.10, 1040.11 IEC/EN |
Produkt laserowy klasy 1 |
|
|
60825-1, 2 |
|
||
|
|
|
|
|
|
|
|
|
|
|
Rozpoznanie składników |
IEC/EN 60950, UL |
Kompatybilne ze standardami |
|
|
|
|
|
|
|
ROHS |
2002/95/WE |
Kompatybilne ze standardami |
|
|
|
|
|
|
|
EMC |
EN 61000-3 |
Kompatybilne ze standardami |
|
|
|
|
|
|
