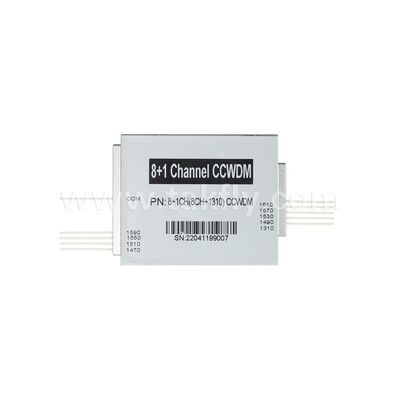

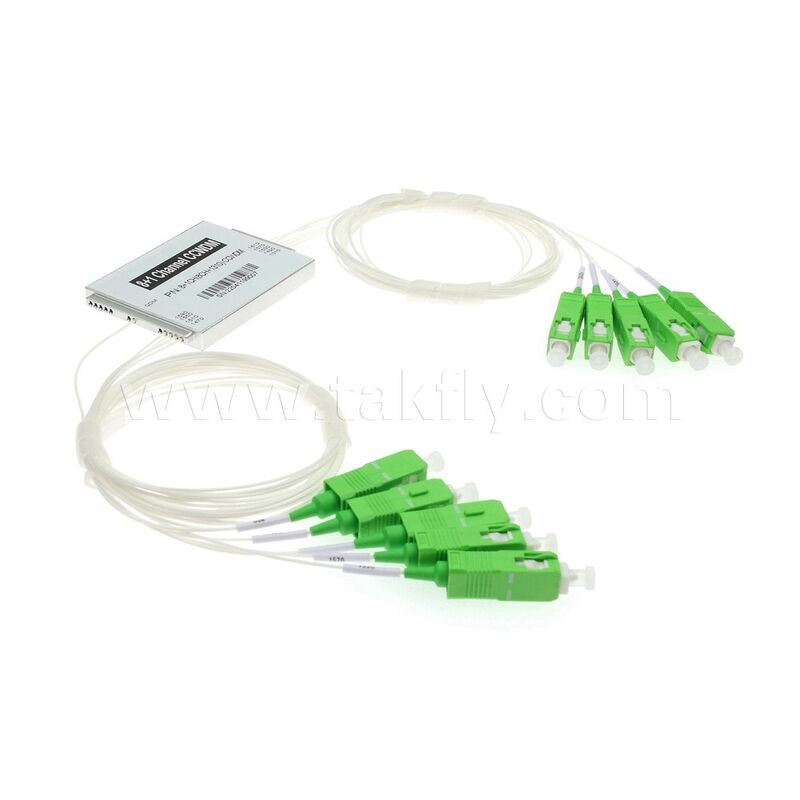

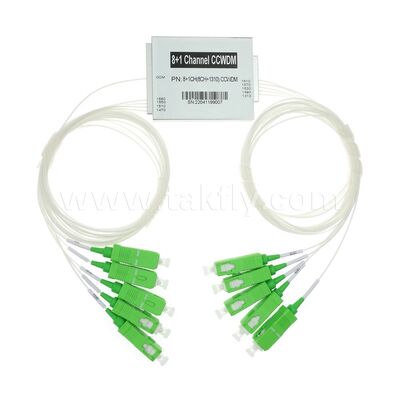

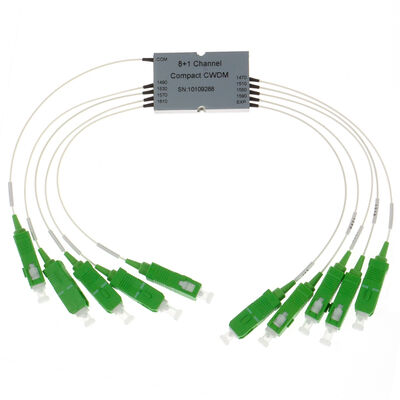

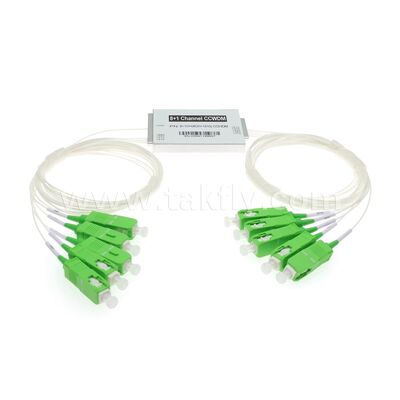

CCWDM 8+1-kanałowy kompaktowy multiplekser z dzieleniem fali o grubym kroku G657A1 dla centrum danych FTTX
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | ISO, CE RoHS |
| Numer modelu: | DF-8+1 CCWDM-1 |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | USD38-48/pc |

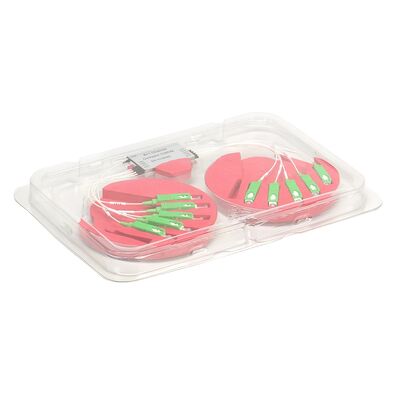

| Szczegóły pakowania: | opakowanie blistrowe + karton |
| Czas dostawy: | 5-8 dni roboczych |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 50000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Typ złącza: | do ustalenia | ||
|---|---|---|---|
| Podkreślić: | CCWDM 8+1-kanałowy multiplekser/demultiplekser WDM,Kompaktowy multiplekser WDM G657A1,Centrum danych WDM dla FTTX |
||
opis produktu
Kompaktowy moduł multipleksera/CCWDM z podziałem długości fali firmy Takfly wykorzystuje technologię multipleksowania z podziałem długości fali opartą na filtrach cienkowarstwowych (TFF). Działa podobnie do modułów CWDM, ale wykorzystuje technologię wolnej przestrzeni, co skutkuje znacznie mniejszym rozmiarem opakowania, niższym tłumieniem wtrąceniowym i lepszą spójnością.
- Niskie tłumienie wtrąceniowe
- Kompaktowy rozmiar
- Niezwykle stabilny i wysoce niezawodny
- Dostępna rozszerzona temperatura pracy
Moduł CCWDM firmy Takfly wykorzystuje technologię wolnej przestrzeni z niezależną, szczelną przestrzenią do transmisji sygnału optycznego. Sygnał optyczny jest wprowadzany/wyprowadzany z portu COM, podczas gdy inne porty przesyłają sygnały świetlne przez TFF (filtr cienkowarstwowy).
Szeroko stosowany w telekomunikacji, sieciach korporacyjnych, sieciach PON, telewizji kablowej i innych powiązanych dziedzinach.
| Parametr | 4 CH | 4 + UPG | 8 CH | 8 + UPG1 | 8 + UPG2 |
|---|---|---|---|---|---|
| Długość fali roboczej (nm) | 1260~1620 | ||||
| Długość fali kanału (nm) | 1270, 1290,..., 1590, 1610 lub 1271, 1291,..., 1591, 1611 | ||||
| Zakres długości fali portu UPG (nm) | NA | TBD | NA | 1260~1360 | 1260~1457 |
| Odstęp między kanałami (nm) | 20 | ||||
| Pasmo przepustowe kanału (nm) | CWL+/-6.5nm | ||||
| Tłumienie wtrąceniowe (dB)* | ≤0.8 | ≤0.8 | ≤1.4 | ≤1.4 | ≤1.7 |
| Tętnienie kanału (dB) | ≤0.3 | ||||
| Izolacja (dB) sąsiednia | >30 | ||||
| Izolacja (dB) niesąsiednia | >40 | ||||
| Izolacja UPG (dB) | NA | >15 | NA | >15 | >15 |
| Dyspersja modów polaryzacji (PS) | ≤0.2 | ||||
| Tłumienie zależne od polaryzacji (dB) | ≤0.2 | ||||
| Kierunkowość (dB) | >45 | ||||
| Straty powrotne (dB) | >45 | ||||
| Maksymalna moc obsługiwana (mW) | 500 | ||||
| Temperatura pracy (°C) | -5~+70 | ||||
| Temperatura przechowywania (°C) | -40~85 | ||||
| Typ światłowodu | G657A1 | ||||
| Złącze | TBD | ||||
| Wymiary opakowania (mm) | Dł. 55 x Szer. 45 x Wys. 6 lub Dł. 44 x Szer. 25 x Wys. 6 | ||||
* Wartości tłumienia wtrąceniowego różnią się w zależności od konfiguracji
