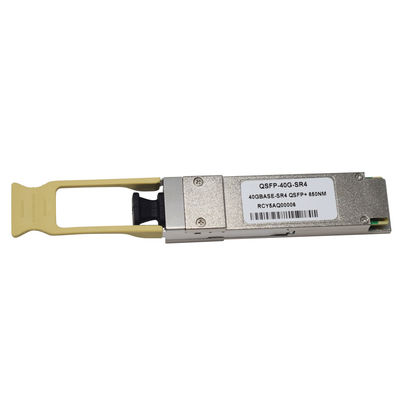

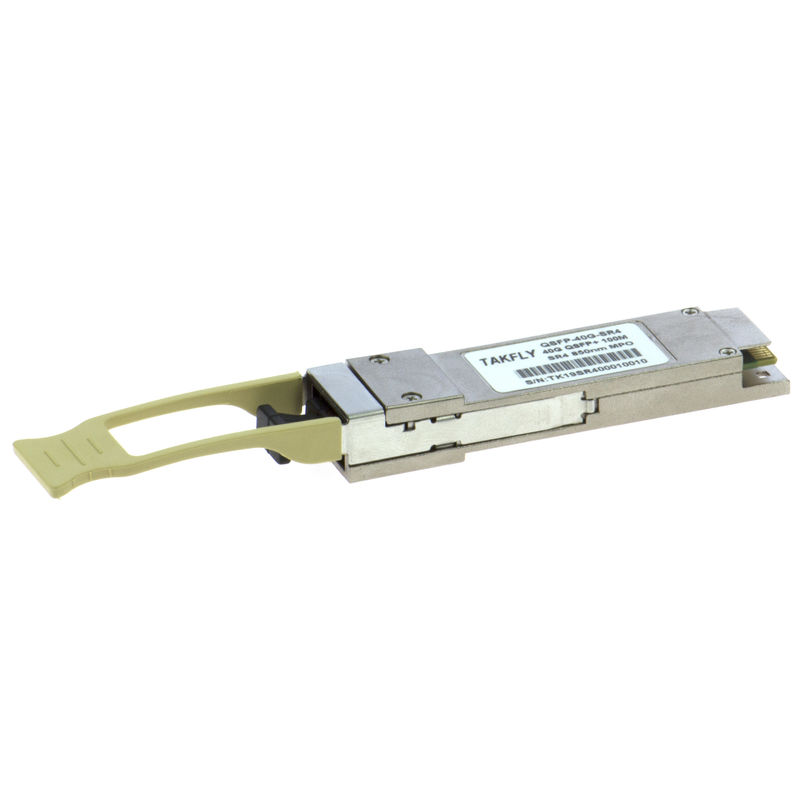

QSFP+ SR4 MPO 100M MMF 40G BASE Moduł nadawczo-odbiorczy
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Takfly |
| Orzecznictwo: | CE,ROHS,FCC,REACH,ISO9001,ISO14001 |
| Numer modelu: | TKQSFP40GSR4 |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | USD35/pcs ~ USD45/pcs |
| Szczegóły pakowania: | pudełko blistrowe + spone + karton |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | T / T, Western Union, MoneyGram, Paypal, L / C |
| Możliwość Supply: | 30000 sztuk / miesiąc |
|
Szczegóły informacji |
|||
| Prędkość: | 40 Gb/s | Odległość transmisji: | 100M |
|---|---|---|---|
| Długość fali: | 850nm | Port światłowodowy: | MPO |
| Podkreślić: | Moduł nadawczo-odbiorczy JG325B sfp,moduł nadawczo-odbiorczy QFX-QSFP-40G-SR4,JG709A sfp |
||
opis produktu
40G QSFP+ SR4 MPO 100M MMF Moduł nadawczo-odbiorczy 40GBASE, QSFP-40G-SR4, JG325B, JG709A, QFX-QSFP-40G-SR4
Opis
40G QSFP+ SR4 to czterokanałowy, podłączany, równoległy, światłowodowy nadajnik-odbiornik QSFP+ do zastosowań 40 Gigabit Ethernet. Ten nadajnik-odbiornik to wysokowydajny moduł do krótkodystansowej komunikacji danych wielotorowych i zastosowań połączeniowych. Integruje cztery tory danych w każdym kierunku z przepustowością 40 Gbps. Każdy tor może działać z prędkością 10,3125 Gbps do 100 m przy użyciu włókna OM3 lub 150 m przy użyciu włókna OM4. Moduły te są przeznaczone do pracy w systemach światłowodowych wielomodowych przy użyciu nominalnej długości fali 850 nm. Interfejs elektryczny wykorzystuje złącze krawędziowe z 38 stykami. Interfejs optyczny wykorzystuje złącze MTP (MPO) z 12 włóknami. Moduł ten zawiera sprawdzoną technologię obwodów i VCSEL firmy Takfly Avago Technologies, aby zapewnić niezawodną, długą żywotność, wysoką wydajność i spójną obsługę.
Cechy
- Czterokanałowe, dupleksowe moduły nadawczo-odbiorcze
- Szybkość transmisji danych do 10,3 Gbit/s na kanał
- 4 kanały 850nm VCSEL array
- 4 kanały PIN photo detector array
- Niskie zużycie energii<1,5W
- Obudowa izolowana od uziemienia złącza
- Temperatura pracy obudowy od 0°C do +70°C
- Napięcie zasilania 3,3 V
- Zgodność z RoHS 6
- Wtykowy format QSFP
- Maksymalna długość łącza 100 m na wielomodowym włóknie OM3 (MMF) i 150 m na MMF OM4
- Pojedyncze gniazdo złącza MPO
- Wbudowane funkcje diagnostyki cyfrowej
Zastosowanie
- 40GBASE-SR4 40G Ethernet
- Połączenia przełączników i routerów Datacom/Telecom
- Agregacja danych i zastosowania backplane
- Zastosowania protokołów zastrzeżonych i gęstości
Absolutne maksymalne wartości znamionowe
| Parametr | Symbol | Min | Max | Jednostka |
| Napięcie zasilania | Vcc | -0,3 | 3,6 | V |
| Napięcie wejściowe | Vin | -0,3 | Vcc+0,3 | V |
| Temperatura przechowywania | Tst | -20 | 85 | ºC |
| Temperatura pracy obudowy | Top | 0 | 70 | ºC |
| Wilgotność (bez kondensacji) | Rh | 5 | 95 |
% |
| Parametr | Symbol | Min | Typowy | Max | Jednostka | Uwagi |
| Nadajnik | ||||||
| Środkowa długość fali | λc | 840 | 850 | 860 | nm | - |
| Szerokość widmowa RMS | ∆λ | - | - | 0,65 | nm | - |
| Średnia moc wyjściowa, każdy tor | Pout | -7,5 | - | 2,5 | dBm | - |
| Różnica w mocy wyjściowej między dwoma torami (OMA) | 4 | dB | - | |||
| Współczynnik ekstynkcji | ER | 3 | - | - | dB | - |
| Moc szczytowa, każdy tor | 4 | dBm | - | |||
| ransmitter and dispersion | TDP | 3,5 | dB | - | ||
| kara (TDP), każdy tor | ||||||
| Średnia moc wyjściowa OFF | -30 | dB | - | |||
| nadajnik, każdy tor | ||||||
| Współrzędne maski oka: X1, X2, X3, Y1, Y2, Y3 | WARTOŚCI SPECYFIKACJI 0,23, 0,34, 0,43, 0,27, 0,35, 0,4 | Hit Ratio = 5x10-5 | ||||
| Odbiornik | ||||||
| Środkowa długość fali | λc | 840 | 850 | 860 | nm | - |
| Czułość odbiornika w OMA, | -5,4 | dBm | 1 | |||
| każdy tor | ||||||
| Maksymalna średnia moc na wejściu odbiornika, każdy tor | 2,4 | dBm | - | |||
| Odbicie odbiornika | -12 | dB | - | |||
| Moc szczytowa, każdy tor | 4 | dBm | - | |||
| LOS Assert | -30 | dBm | - | |||
| LOS De-Assert – OMA | -7,5 | dBm | - | |||
| Histereza LOS | 0,5 | dB | - | |||
Zgodność
Wszystkie moduły nadawczo-odbiorcze Takfly są open source, mogą być kodowane tak, aby były w pełni kompatybilne z produktami i urządzeniami głównych marek, takich jak Intel, Dell, Finisar, Arista, HP, Mellanox, Juniper, HUAWEI, H3C itp. W przypadku urządzeń innych marek prosimy o podanie informacji podczas zamawiania, abyśmy mogli napisać odpowiednie kody dla łatwego zastosowania.
Wymiar
FAQ:
P: Czy świadczycie usługi OEM?
O: Tak, możemy wydrukować Twoje logo lub etykietę na produktach lub na pudełku.
P: Czy możesz dostarczyć darmowe próbki?
O: Niektóre próbki o niskiej wartości mogą być dla Ciebie bezpłatne, ale musisz zapłacić za koszty wysyłki.
P: Jak możesz zagwarantować jakość?
O: W oparciu o nasz doskonały system zarządzania jakością, wszystkie nasze produkty zostały w 100% przetestowane przed wysyłką.
P: Jaki jest Twój czas dostawy?
O: Ogólnie rzecz biorąc, próbka: 3~5 dni roboczych. Zamówienie formalne: 7-10 dni roboczych.
P: Jakie są Twoje warunki płatności?
O: Akceptujemy T/T, Western Union, Paypal, L/C
Dla próbek: 100% płatności. Zamówienie formalne: 30%~100% jako depozyt, płatność salda przed wysyłką.
