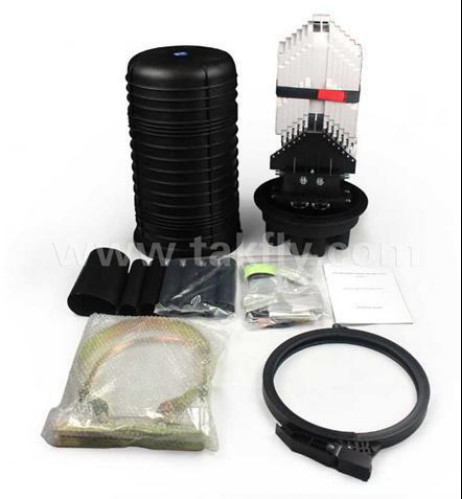

288 rdzeni Ciepło zmniejsza się pieczęć Kopuła Typ światłowodowy Splice Zamknięcie FOSC z 1000 razy wstawić i wyciągnąć życie

1. Zakres stosowania

Niniejsza instrukcja instalacji dotyczy zamknięć splotów światłowodowych (zwanych dalej w skrócie FOSC), jako wskazówki dotyczące prawidłowej instalacji.

Zakres zastosowania obejmuje: montaż napowietrzny, podziemny, montaż na ścianie, montaż w kanale i montaż na otworze. Temperatura otoczenia waha się od –40℃ do +65℃.

2. Podstawowa struktura i konfiguracja

2.1 Wymiary i pojemność

2.2 Główne komponenty

2.3 Główne akcesoria i narzędzia specjalne

3. Niezbędne narzędzia do montażu

3.1 Materiały dodatkowe (dostarczane przez operatora)

3.2 Narzędzia specjalne (dostarczane przez operatora)

3.3 Narzędzia uniwersalne (dostarczane przez operatora)

3.4 Przyrządy do łączenia i testowania (dostarczane przez operatora)

Uwaga: Wyżej wymienione narzędzia i przyrządy testujące powinny zostać dostarczone przez samych operatorów.

4. Schemat instalacji

5. Proces instalacji FOSC.

5.1 Krok pierwszy – Otwórz zamknięcie

5.1.1 Oczyszczenie lokalizacji i określenie miejsca instalacji FOSC, a następnie ułożenie wymaganych kabli światłowodowych.

5.1.2 Sprawdź, czy główne komponenty i akcesoria zostały dobrze przygotowane w opakowaniu.

5.1.3 Otwórz zamknięcie

• Zdemontuj śrubę mocującą obręcz i wyciągnij system blokujący obręcz, a następnie przystąp do demontażu obręczy.
• Pociągnij pokrywę FOSC do góry, można rozpocząć montaż. 5.1.4 Patrz rysunek 1

​Ważne kwestie:Jeśli warunki pogodowe nie są wystarczająco dobre, należy rozbić namiot, aby był wodoodporny i pyłoszczelny.

5.2 Krok drugi – Określ długość kabla światłowodowego, który ma zostać zamocowany i odizolowany od wewnątrz FOSC

5.2.1 Jeżeli wszystkie włókna są przeznaczone do łączenia odgałęźnego, należy zapoznać się z Rysunkiem 2(A), aby zapoznać się z długością odizolowania.

5.2.2 Jeżeli niektóre włókna są przeznaczone do łączenia prostego, a inne do łączenia odgałęźnego, należy zapoznać się z Rysunkiem 2(B) w celu uzyskania informacji o długości odizolowania.

5.2.3 Patrz Rysunek 2.

Ważne kwestie:

• Zarezerwuj odpowiednią długość kabla światłowodowego do połączenia.
• Klienci mogą również decydować o długości usuwania izolacji zgodnie z wymaganiami instalacyjnymi

5.3 Krok trzeci – Zdejmij warstwę ochronną z kabla światłowodowego i światłowodu

5.3.1 Zdejmij warstwę ochronną kabla światłowodowego z temp. znacznika ustalającego za pomocą noża i ściągacza, patrz Rysunek 2, aby zapoznać się z długością usuwania izolacji. Długość odizolowania można również określić zgodnie z wymaganiami instalacji

5.3.2 Patrz Rysunek 3.

Ważne kwestie: Jeśli trudno jest zdjąć całą warstwę ochronną kabla światłowodowego za jednym razem, zdejmuj ją sekcja po sekcji, aby uniknąć uszkodzenia włókna.

5.4 Krok czwarty – Oddziel żyły światłowodowe i przygotuj prace przed zamocowaniem kabla światłowodowego.

5.4.1 Nawiń 2 warstwy taśmy izolacyjnej na warstwę ochronną rdzenia światłowodowego w celu zabezpieczenia. W międzyczasie pozbądź się farszu z oddzielającego rdzenia włóknistego i wyczyść go. Uformuj pierścień o średnicy około 100 mm i tymczasowo przymocuj go do włókna za pomocą taśmy klejącej.

5.4.2 W zależności od pozbawionego izolacji kabla światłowodowego dostępne są dwa poniższe przypadki.

• Wszystkie włókna należy rozgałęziać po całkowitym splocie.
• Część włókien przeznaczona jest do przechodzenia na wprost po nawinięciu, a część do łączenia gałęzi.

5.4.3 FOSC jest wyposażony w 3 pojedyncze tuby wejściowe/wyjściowe, które pasują do kabli jednowłóknowych o max. średnica ф16mm i 1 masowa rura wejściowa/wyjściowa mieszcząca 1 sztukę kabla światłowodowego o max. średnica ф 25mm lub 2 sztuki kabli światłowodowych o max. średnica ф 21mm lub wieloczęściowe kable światłowodowe o małej średnicy.

5.4.4 Rura wejściowa/wyjściowa masy jest wymagana, jeśli niektóre włókna są przeznaczone do połączeń prostych

5.4.5 Odpowiednią osłonę rury wejściowej/wyjściowej można lekko wybić śrubokrętem od wewnątrz na zewnątrz, w zależności od wymaganej liczby i średnicy kabla światłowodowego.

5.4.6 Zarezerwować wzmocniony rdzeń o długości 70mm i odciąć niepotrzebne.

5.4.7 Patrz Rysunek 4 i Rysunek 5.

Ważne kwestie: Rury wlotowe/wylotowe należy wybrać dokładnie, aby ułatwić łączenie i uszczelnianie.

5.5 Napraw wzmocniony rdzeń i pirokondensuj, napraw i uszczelnij kabel światłowodowy.

5.5.1 Włóż kabel światłowodowy do odpowiedniej termokurczliwej rurki mocującej, a następnie włóż je do rurki wlotowej/wyjściowej na dole FOSC.

5.5.2 Za pomocą specjalnego klucza (plastikowego), który należy następnie włożyć w szczelinę mocującą, zdemontować nakrętkę mocującą rdzenia wzmocnionego i dokręcić ją. Następnie dokręcić kluczem metalowym (klucz metalowy zapewnia operator).

5.5.3 Przymocuj ręcznie termokurczliwą tulejkę mocującą do kabla światłowodowego aż do nasady.

5.5.4 Informacje na temat montażu zacisku rozgałęziającego można znaleźć na Rysunku 5.

5.5.5 Termokurczliwa tuleja mocująca z rozpylaczem ogniowym, tak aby obejmowała rurę wejściową/wyjściową i kabel światłowodowy, zapewniając całkowite uszczelnienie.

5.5.6 Patrz rysunek 5

ważna kwestia:

• Należy dokręcić nakrętkę mocującą wzmocniony rdzeń.
• Podczas podgrzewania termokurczliwa rurka mocująca powinna kurczyć się równomiernie, a wewnątrz rurki nie powinno być żadnych pęcherzyków, porów i innych wad.

5.6 Krok szósty – splatanie włókien

5.6.1 Postępuj zgodnie z instrukcją obsługi spawarki do łączenia włókien.

Ważna kwestia: zwróć uwagę na skręt i zgięcie włókna

5.7 Krok siódmy - Zamontuj termokurczliwą osłonę ochronną i włókna domowe.

5.7.1 Po zakończeniu spawania włókien pierwszy pierścień światłowodowy powinien być umieszczony po najdalszej stronie FOST, pozostałe światłowód należy zwinąć, tworząc pierścień o średnicy nie mniejszej niż 80mm. następnie włóż go do FOST (tacki światłowodowej) razem z termokurczliwą tuleją ochronną. (Najpierw zamocuj termokurczliwą tuleję ochronną w szczelinie, a następnie odpowiednio powiększ średnicę pierścienia z włókna.)

5.7.2 patrz Rysunek 6

Ważna kwestia: zwróć uwagę na skręt i zgięcie włókna.

5.8 Krok ósmy – Sprawdź kompleksowo

Aby zapewnić spełnienie wymagań technicznych, należy przestrzegać następujących instrukcji:

5.8.1 Włókna z płaszczem ochronnym mocuje się nylonową opaską przy wejściu do FOST.

5.8.2 W celu prawidłowego zamontowania FOST przelotkę należy docisnąć od wewnątrz na zewnątrz.

5.8.3 Włókna proste i zarezerwowane z powłoką ochronną należy nawinąć na tackę trzymającą włókna.

5.8.4 Sprawdź, czy wewnętrzne napinacze i nakrętka mocująca wzmocnionego rdzenia są dobrze dokręcone.

5.8.5 Sprawdź, czy złączka uszczelniająca jest zamontowana starannie i gładko.

5.8.6 Sprawdź, czy termokurczliwa tuleja mocująca jest solidna i całkowicie szczelna.

5.8.7 Patrz rysunek 7.

Ważne kwestie:Jeśli pojawią się jakiekolwiek problemy, należy je natychmiast rozwiązać.

5.9 Krok dziewiąty – Zmontuj obudowę FOSC i napraw FOSC

5.9.1 Umieść środek osuszający w FOSC.

5.9.2 Załóż osłonę FOSC bezpośrednio na podstawę.

5.9.3 Zamontować plastikową obręcz pomiędzy pokrywą FOSC a podstawą, dokręcić system blokujący pałąk, który następnie należy zamocować za pomocą śruby mocującej pałąk.

5.9.4 Instalacja FOSC

1. Zastosowanie w powietrzu: przymocuj metalową obręcz i pawęż do słupa. Proszę zapoznać się z rysunkiem 8
2. Montaż na ścianie: przymocuj wspornik do ściany za pomocą śruby. (metalowa obręcz nie jest wymagana.)
3. Zastosowanie pod ziemią: metalowa obręcz nie jest wymagana.

5.9.5 Patrz rysunek 8

Ważne kwestie:

• Zachowaj ostrożność podczas instalowania plastikowej obręczy.
• Specyfikacja śruby do mocowania wspornika to M8.
