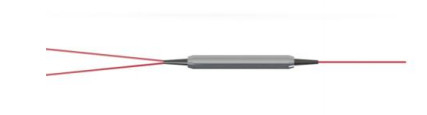

2*1 Polaryzacyjny wiązek łączony z wysokim współczynnikiem wygaszania PM i komponentami o wysokiej mocy dla przetwornika prądu optycznego
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny, Shenzhen |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | CE, ISO14001, ISO9001, RoHS |
| Numer modelu: | Łącznik wiązek polaryzacyjnych |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | Can be negotiated |
| Szczegóły pakowania: | gąbka + plastikowe pudełka + karton eksportowy |
| Czas dostawy: | 1-3 tygodnie zależy od ilości |
| Zasady płatności: | L/C, T/T, Western Union, Paypal |
| Możliwość Supply: | 3500 szt./miesiąc |
|
Szczegóły informacji |
|||
| Środkowa długość fali: | 1310nm, 1550nm, 1064nm, 980nm | Numer portu: | 2x1 |
|---|---|---|---|
| min. Izolacja: | 50 dB | Min. min. Return Loss Strata zwrotu: | 50 dB |
| Maks. Moc optyczna (CW): | 300 MW | Temperatura pracy: | -5~+70 |
| Temperatura przechowywania: | -40~+85 | ||
| Podkreślić: | Kombinator wiązki PM o wysokim współczynniku wygaszania,2*1 PM Beam Combiner,Komponenty PM i wysokiej mocy |
||
opis produktu
Cechy
/Niska utrata wstawienia
/Wysoka strata zwrotu
/Wysoki współczynnik wymierania
/Wysoka niezawodność
/Wysoka stabilność
Wnioski
/Przetwornik prądu optycznego włókna
/Czujnik włókna
/Żyroskop z włókna optycznego
/Spójne systemy telekomunikacyjne
Wymiary opakowania
Drogą trasy jest od portu 1, 2 do 3, oto trzy opcje polaryzowanego stanu od portu 1, 2 do portu 3:
Opcja 1: PM do SM,
Przystęp 1: 50%,Liniowe światło polaryzowane wchodzące przez oś wolną, Przystęp 2: 50%,Liniowe światło polaryzowane wchodzące przez oś wolną
Port 3, 100%, światło polaryzowane w kółko.
Opcja 2: PM do PM, przystank 1 jest osią wolną 0° wyrównaną z przystanką 3
Port 1, 2, działa tylko przez wolną oś, zablokowane szybkie,
Oś powolna portu 1 jest wyrównana z ośem powolna portu 3.
Oś powolna w porcie 2 jest wyrównana z ośmią szybką w porcie 3.
Opcja 3: PM do PM, przystank 1 jest osią wolną 45° ustawioną na przystankie 3
Port 1, 2, działa tylko przez wolną oś, zablokowane szybkie,
W port 1 lub 2, 100%, Liniowe polaryzowane światło w, poprzez wolną oś,
Port 3, 25% liniowe polaryzowane światło, poprzez wolną oś, a 25% przez szybkie
PM Hybrid Isolator IPBCSpecyfikacje
Informacje o zamówieniu
IPBCD-1111-222-34-555
| 1111 |
Centrumdługość fali
|
1550=1550nm,1310=1310nm,......,0850=850nm
|
| 222 |
Klasa:
|
P=doskonała ocena, A=A ocena
|
| 3 | - Typ ogona |
0=250μm gołego włókna, 1=900μm luźnej rurki
|
| 4 | - Długość włókna | 0=0,8m, 1=1m |
| 555 |
Opcja dla portu 3 do 1,2:
|
1=opcja 1, 2=opcja 2, 3=opcja 3 |
|
6
|
Wymiar opakowania:
|
0=φ5,5x35mm, 1=φ5,5x50mm, S=Wskazane
|
|
777
|
Rodzaj włókna dla portu 1.2 3:
|
001=PM1550, 002=PM1310, 003=PM980, 004=Hi1060, 008=SMF-28E
|
|
88
|
Złącze do portu 1,2,3:
|
0=FC/UPC,1=FC/APC,2=SC/UPC,3=SC/APC,4=LC/UPC,5=LC/APC, N=None
|
