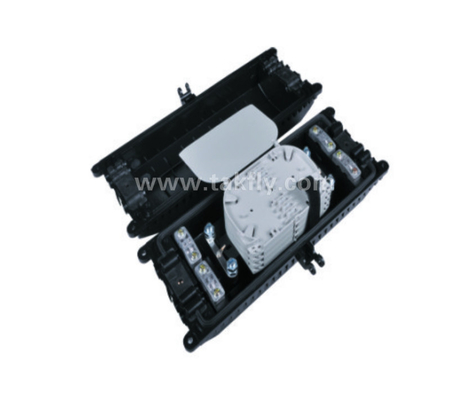

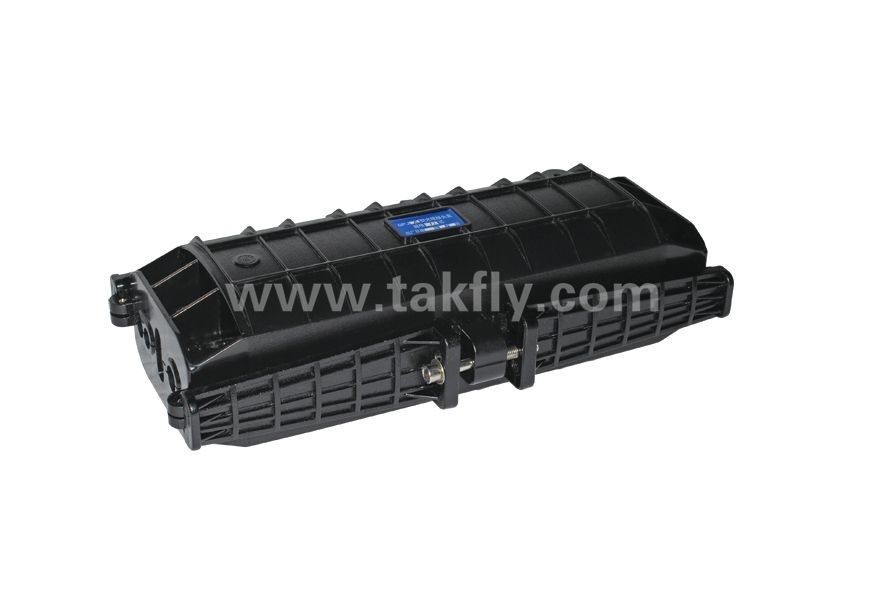

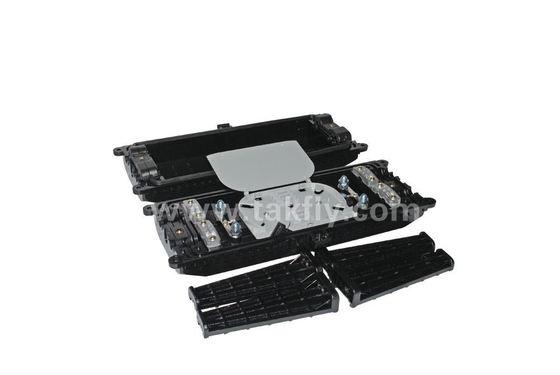

288 Rdzeni Kopuła Ciepło zmniejszające uszczelnienie Fiber Optic Splice Closure FOSC Zaprojektowane dla optymalnej wydajności i wydajności

1. Zakres zastosowania

Niniejsza instrukcja instalacji dotyczy zamknięć splotów światłowodowych (zwanych dalej w skrócie FOSC) i stanowi wskazówki dotyczące prawidłowej instalacji.

Zakres zastosowania to: napowietrzny, podziemny, montaż naścienny, montaż naścienny w kanale i otworze. Temperatura otoczenia waha się od -40 do +65℃.

2. Podstawowa struktura i konfiguracja

2.1 Wymiary i pojemność

2.2 Główne komponenty

2.3 Główne akcesoria i narzędzia specjalne

3. Niezbędne narzędzia do montażu

3.1 Materiały dodatkowe (dostarczane przez operatora)

3.2 Narzędzia specjalne (dostarczane przez operatora)

3.3 Narzędzia uniwersalne (dostarczane przez operatora)

3.4 Przyrządy do łączenia i testowania (dostarczane przez operatora)

Uwaga: Wyżej wymienione narzędzia i przyrządy testujące powinny zostać dostarczone przez samych operatorów.

4. Schemat instalacji

5. Proces instalacji FOSC.

5.1 Krok pierwszy – Otwórz zamknięcie

5.1.1 Oczyszczenie lokalizacji i określenie miejsca instalacji FOSC, a następnie ułożenie wymaganych kabli światłowodowych.

5.1.2 Sprawdź, czy główne komponenty i akcesoria zostały dobrze przygotowane w opakowaniu.

5.1.3 Otwórz zamknięcie

• Za pomocą specjalnego klucza zdemontuj śrubę mocującą płytkę wtykową. Włóż śrubę mocującą w otwór z gwintem obok otworu mocującego płytki wkładanej i wypchnij płytki wkładane za pomocą klucza.
• Za pomocą specjalnego klucza zdemontuj wszystkie śruby ustalające na obudowie oraz śruby mocujące (istnieje również możliwość zamontowania haka do zawieszania zgodnie z wymaganiami montażowymi) w czterech rogach, a następnie otwórz zamknięcie.

5.1.4 Patrz rysunek 1

​Ważne kwestie:Jeśli warunki pogodowe nie są wystarczająco dobre, należy rozbić namiot, aby był wodoodporny i pyłoszczelny.

5.2 Krok drugi - Określ długość kabla światłowodowego, który ma zostać zamocowany i zdemontowany wewnątrz FOSC

5.2.1

• Kabel światłowodowy o długości 60mm: odległość od kształtki uszczelniającej do preszpanu kabla światłowodowego
• Kabel światłowodowy o długości 1950mm: służy do nawijania i łączenia po rozebraniu izolacji.
• Światłowód z powłoką ochronną o długości 350mm: odległość od punktu mocowania kabla światłowodowego do punktu mocowania FOST (taski światłowodowej).
• Włókno o długości 1600mm: po zdjęciu powłoki ochronnej należy je nawinąć wewnątrz FOST-u po połączeniu z innymi włóknami

5.2.2 Patrz Rysunek 2

Ważne kwestie:

• Zarezerwuj odpowiednią długość kabla światłowodowego do połączenia.
• Długość odizolowania może być również określona przez klienta zgodnie z wymaganiami instalacji.

5.3 Krok trzeci – Zdejmij warstwę ochronną z kabla światłowodowego i światłowodu

5.3.1 Zdejmij warstwę ochronną kabla światłowodowego z temp. znacznika ustalającego za pomocą noża i ściągacza, patrz Rysunek 2, aby zapoznać się z długością usuwania izolacji. Długość odizolowania można również określić zgodnie z wymaganiami instalacji

5.3.2 Patrz Rysunek 3.

Ważne kwestie: Jeśli trudno jest zdjąć całą warstwę ochronną kabla światłowodowego za jednym razem, zdejmuj ją sekcja po sekcji, aby uniknąć uszkodzenia włókna.

5.4 Krok czwarty – Oddziel żyły światłowodowe i przygotuj prace przed zamocowaniem kabla światłowodowego.

5.4.1 Nawiń 2 warstwy taśmy izolacyjnej na warstwę ochronną rdzenia światłowodowego. W międzyczasie pozbądź się farszu z oddzielającego rdzenia włóknistego i wyczyść go. Uformuj pierścień o średnicy około 100 mm i tymczasowo przymocuj go do włókna za pomocą taśmy klejącej.

5.4.2 Ten FOSC jest wyposażony w 6 portów wlotowych/wylotowych. Porty wlotowe/wylotowe można wybrać w zależności od liczby i średnic kabli światłowodowych, które mają być faktycznie zainstalowane, a następnie należy wyjąć odpowiednią liczbę zatyczek portowych.

5.4.3 Ten FOSC jest odpowiedni odpowiednio dla następujących średnic kabli światłowodowych:

Port A: odpowiedni dla kabla światłowodowego o max. średnica ф16mm

Port B: odpowiedni dla kabla światłowodowego o max. średnica ф13mm

5.4.4 Odpowiednie porty wlotowe/wylotowe należy dobrać odpowiednio do faktycznie zainstalowanych kabli światłowodowych. Jeżeli średnica kabla światłowodowego jest mniejsza niż średnica króćca wlotowego/wylotowego, należy zastosować taśmę uszczelniającą w celu powiększenia średnicy kabla światłowodowego, którego obwód można zmierzyć odpowiednią miarką (oznaczoną otworem A, Otwór B).

5.4.5 Odpowiednią osłonę rury wejściowej/wyjściowej można lekko wybić śrubokrętem od wewnątrz na zewnątrz, w zależności od wymaganej liczby i średnicy kabla światłowodowego.

5.4.6 Zarezerwować wzmocniony rdzeń o długości 35mm i odciąć niepotrzebne.

5.4.7 Patrz Rysunek 4.

Ważne kwestie:

1. Przed użyciem taśmy uszczelniającej do powiększenia średnicy kabla światłowodowego należy ją zarysować i oczyścić szmatką ścierną zwilżoną alkoholem etylowym.
2. Odetnij wzmocniony rdzeń za pomocą specjalnych szczypiec tnących.

5.5

Krok piąty - Napraw wzmocniony rdzeń i kabel światłowodowy

5.5.1 Po wykonaniu powyższych czynności należy zdemontować zaślepki portów, preszpan i nakrętkę mocującą wzmocnionego rdzenia. Sprawdź, czy pozbawiony izolacji kabel światłowodowy pasuje do portów mocujących, czy nie. Jeśli nie, korektę należy przeprowadzić na czas. W przeciwnym razie będzie to miało wpływ na jakość instalacji.

5.5.2 Dokręcić preszpan kabla światłowodowego. Jeśli średnica kabla światłowodowego jest mała, powiększ ją taśmą izolacyjną.

5.5.3 Dokręcić nakrętkę rdzenia zbrojonego kluczem specjalnym (plastikowym), a następnie dokręcić kluczem metalowym (klucz metalowy powinien zapewnić operator).

5.5.4 Patrz rysunek 5

5.6.1 Postępuj zgodnie z instrukcją obsługi spawarki do łączenia włókien.

Ważna kwestia: zwróć uwagę na skręt i zgięcie włókna.

5.7 Krok siódmy - Zamontuj termokurczliwą osłonę ochronną i włókna domowe

5.7.1 Po zakończeniu splotu włókien pierwszy pierścień włóknowy należy umieścić po najdalszej stronie FOST, pozostałe włókno należy nawinąć, tworząc pierścień o średnicy nie mniejszej niż 80mm. następnie włóż go do FOST (tacki światłowodowej) razem z termokurczliwą tulejką ochronną. (Najpierw przymocuj termokurczliwą tulejkę ochronną do szczeliny, a następnie odpowiednio powiększ średnicę pierścienia światłowodowego.)

5.7.2 Patrz rysunek 6

Ważna kwestia: zwróć uwagę na skręt i zgięcie włókna.

5.8 Krok ósmy – Sprawdź kompleksowo

Aby zapewnić spełnienie wymagań technicznych, należy przestrzegać następujących instrukcji:

5.8.1 Włókna w FOST są łączone i instalowane w sposób uporządkowany. Zakrzywiona średnica włókna spełnia wymagania techniczne.

5.8.2 Napinacze wewnętrzne są dokręcone.

5.8.3 Porty wlotowe/wylotowe bez zainstalowanych kabli światłowodowych należy zaślepić zatyczkami portowymi.

5.8.4 Kontrolować ilość taśmy uszczelniającej w odpowiednim zakresie.

5.8.5 Łącznik uszczelniający jest zamontowany starannie i gładko. Jeśli nie, wyrównaj to taśmą uszczelniającą.

5.8.6 Uszczelnić pokrywę złączki uszczelniającej

5.8.7 Patrz rysunek 7

5.9 Krok dziewiąty – Zmontuj obudowę FOSC i napraw FOSC

5.9.1 Załóż pokrywę FOSC bezpośrednio na spód FOSC.

5.9.2 Włożyć śrubę ustalającą FOSC i dokręcić ją specjalnym kluczem.

5.9.3 Włóż płytki wsuwane w szczelinę (po jednej parze z każdej strony, jedna z otworem z gwintem pośrodku, druga z otworem bez gwintu pośrodku). Dokręcić śruby płytki wkładanej za pomocą specjalnego klucza.

5.9.4 Jeśli FOSC jest przeznaczony do zastosowań lotniczych, należy umieścić hak do zawieszania po jednej stronie zamknięcia, a następnie dokręcić śruby mocujące po obu stronach. W przeciwnym razie dokręć 4 śruby mocujące odpowiednio w czterech rogach.

5.9.5 Patrz rysunek 8

Ważne kwestie:

• oczyścić obudowę i zwrócić uwagę na powyższą kolejność.

5.10 Krok dziesiąty - napraw FOSC.

5.10.1 Zamocuj FOSC i dokręć śruby w kolejności jak na rysunku 9.

Ważne kwestie: Dokręcić ponownie po pięciu minutach
