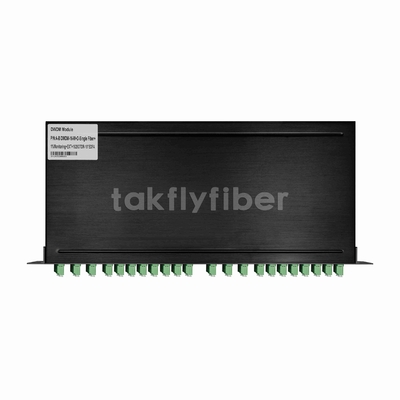

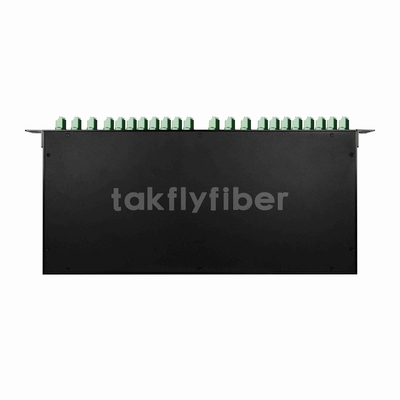

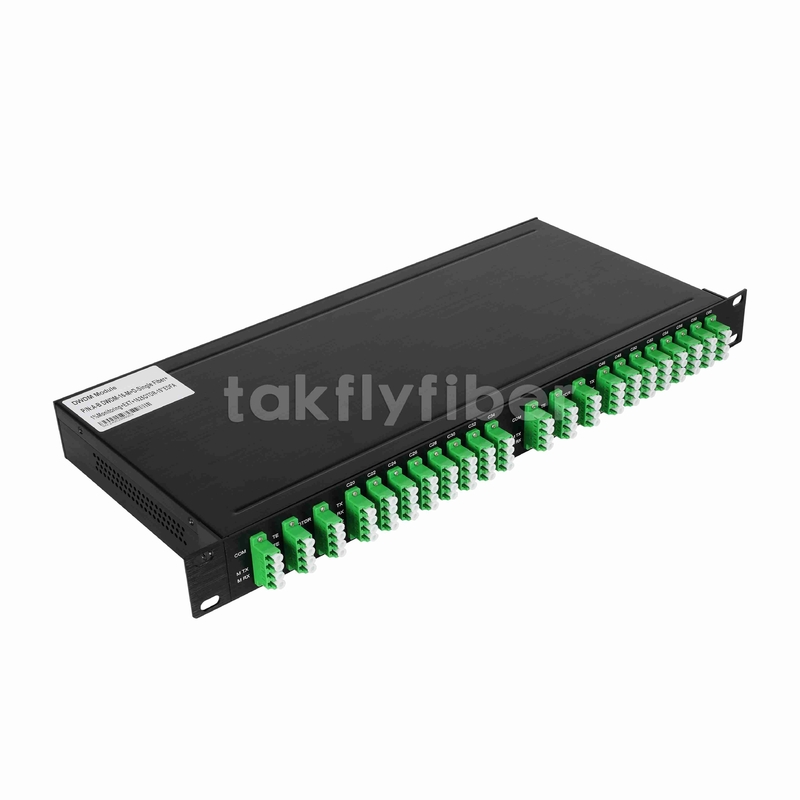

16CH DWDM MUX DEMUX z monitorem i portem rozszerzenia 1625nm OTDR i EDFA
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Takfly/OEM/Neutral |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | TK-DWDM-16CH-MD-M-E-1650 |
Zapłata:
| Minimalne zamówienie: | 1 sztukę |
|---|---|
| Cena: | US$1000 ~ US$1600/PC |
| Szczegóły pakowania: | szpula + pudełko + karton |
| Czas dostawy: | 3-9 dni roboczych |
| Zasady płatności: | Western Union, T/T, MoneyGram/Paypal |
| Możliwość Supply: | T/T, Western Union, MoneyGram, PayPal, akredytywa |
|
Szczegóły informacji |
|||
| Kanał: | 16 | Długość fali: | C20~C60 |
|---|---|---|---|
| Wymiar: | 1U 19 cali | Złącze: | LC |
| Temperatura pracy: | -5~65°C | Temperatura przechowywania: | -40 ~ 85 ℃ |
| Rodzaj włókna: | SMF28e z włóknem luźnej tuby 900um | Wilgotność pracy: | 5~95% wilgotności względnej |
| Wilgotność przechowywania: | 5~95% wilgotności względnej | świadectwo: | CE, ROHS, REACH, ISO9001, ISO14001 |
| kanały wyjściowe: | 16 | Rozstaw kanałów: | 100 GHz |
| Zespół operacyjny: | Pasmo C | Strata wtrąceniowa: | ≤5,0 dB |
| Podkreślić: | Port rozszerzenia DWDM MUX DEMUX,16-kanałowy demultiplekser DWDM,1625nm DWDM MUX DEMUX |
||
opis produktu
16CH DWDM MUX DEMUX z monitorem i portem rozszerzenia 1625nm OTDR i EDFA
A-B DWDM-16-M+D+Single Fiber+1%Monitoring+EXT+1625OTDR-19"-1U-LC/APC A-B, port dla EDFA ̇ do oddzielenia sygnału TX i port monitorowania sygnału wchodzącego do EDFA.
- Niska utrata wstawienia
- szeroki pas przepustowy
- Wysoka izolacja kanału
- Wysoka stabilność i niezawodność
- Dodanie/opuszczenie kanału
- Sieć DWDM
- Zwiększacz światłowodowy
Specyfikacje działania
| Parametry | 4Kanał | 8 Kanał | 16Kanał | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Długość fali kanału ((nm) | ITU 100 GHz Grid | ||||||
| Długość fali środka Dokładność ((nm) | ± 0.05 | ||||||
| Odległość między kanałami (GHz) | 100 | ||||||
| Przepustowość kanału (@-0,5dB szerokości pasma) (nm) | ≥ 0.22 | ||||||
| Utrata wstawienia | ≤ 1.6 | ≤ 2.5 | ≤ 3.5 | ||||
| Jednorodność kanału | ≤ 0.6 | ≤ 1.0 | ≤ 1.5 | ||||
| Kanał Ripple | 0.3 | 0.3 | 0.3 | ||||
| Izolacja | Przyległe | N/A | > 30 | N/A | > 30 | N/A | > 30 |
| Nie sąsiadujące | N/A | > 40 | N/A | > 40 | N/A | > 40 | |
| Utrata wstawienia Wrażliwość na temperaturę (dB/°C) | ≤ 0.005 | ||||||
| Zmiana temperatury długości fali°C) | < 0.002 | ||||||
| Utrata zależna od polaryzacji (dB) | < 0.1 | ||||||
| Polaryzacja Tryb dyspersji ((PS) | < 0.1 | ||||||
| Dyrektywność (dB) | > 50 | ||||||
| Strata zwrotu (dB) | > 45 | ||||||
| Maksymalna moc obrotowa ((mW) | 500 | ||||||
| Temperatura pracy ((°C) | -5~+75 | ||||||
| Temperatura przechowywania ((°C) | -40~85 | ||||||
|
Wymiar opakowania ((mm) |
1. Wymiar opakowania ((mm) 2. L140xW100xH15 ((9CH~18CH Moduł) 3. 19 1U Rack |
||||||
Powyższe specyfikacje są dla devic bez łącznik
Informacje o zamówieniu
| Konfiguracja | Kanał Nie, nie, nie. | Kanał |
Rodzaj ogona |
Włóknadługość | Wymiar (mm) | Złącze |
|
M=Mux D=Demux |
04=4 Kanał 08=8 Kanał 16=16 Kanał N=N Kanał ...... |
C20=1561.42nm C21=1560.61nm ...... |
0=250um 1=900um 2=2.0mm 3=3.0mm |
1 = 1 m 2= 1,5m 3= pozostałe |
1= L100 x W80 xH10 2=L140xW100xH 15 3= 19 1U Rack |
0=Nic 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=inne |
