Wewnętrzny kabel światłowodowy mikrooptyczny GJFH-24-288 do centrów danych
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny, Shenzhen |
| Nazwa handlowa: | DF/OEM/Nuetral |
| Orzecznictwo: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numer modelu: | GJFH-24-288 |
Zapłata:
| Minimalne zamówienie: | Zbywalny |
|---|---|
| Cena: | negotiable denpend on QTY |
| Szczegóły pakowania: | Pudełko blistrowe + karton |
| Czas dostawy: | 5-9 dni roboczych zależy od ILOŚCI |
| Zasady płatności: | Western Union, T/T, MoneyGram/Paypal |
| Możliwość Supply: | 1000pcs/dzień |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Mikrokabel światłowodowy wewnętrzny GJFH-24-288 | Tłumienie SM: | Typowe 0,36/0,22 |
|---|---|---|---|
| Średnica okładziny (µm): | 125±1,0 | Tłumienie MM: | Typowe 3,0/1,0 |
| Liczba włókien optycznych: | 24-288 C | luźny kolor tuby: | Chromatograficzna |
| Materiał osłony: | LSZH | Średnica pochwy: | 3,0 ± 0,1 mm |
| Zakres temperatur: | -20 ℃-+60 ℃ | Gwarancja: | 5 lat, dożywotnia konserwacja |
| Marka światłowodowa: | Corning, YOFC, OFS, Draka | Nazwa produktu: | Mikrokabel światłowodowy wewnętrzny GJFH-24-288 |
| Tłumienie SM: | Typowe 0,36/0,22 | Średnica okładziny (µm): | 125±1,0 |
| Tłumienie MM: | Typowe 3,0/1,0 | Liczba włókien optycznych: | 24-288 C |
| luźny kolor tuby: | Chromatograficzna | Materiał osłony: | LSZH |
| Średnica pochwy: | 3,0 ± 0,1 mm | Zakres temperatur: | -20 ℃-+60 ℃ |
| Gwarancja: | 5 lat, dożywotnia konserwacja | Marka światłowodowa: | Corning, YOFC, OFS, Draka |
| Podkreślić: | Kabel mikrofabryczny GJFH-24-288,Kabel światłowodowy wewnętrzny 288 rdzenia,Kabel włóknisty GJFH z gwarancją |
||
opis produktu
Kabel mikrofabryczny wewnętrzny GJFH-24-288
Przegląd produktu
Kabel mikrofabryczny wewnętrzny GJFH-24-288jest zaprojektowany do zastosowań włókna optycznego w pomieszczeniach o wysokiej wydajności z doskonałą niezawodnością i elastycznością.
Wnioski
- Włókno optyczne aktywne łącze skok lub włókno ogonowe
- Routing i patching dla lokalizacji centrów danych i wewnętrznych sieci komunikacyjnych
- Wzajemne połączenie przyrządów i urządzeń komunikacyjnych
Charakterystyka produktu
- Włókna powlekane są łatwe do zrzucenia
- Element wzmocniony przędzą aramidową zapewnia doskonałą odporność na rozciąganie
- Numer wielojadrowy o małej średnicy zewnętrznej
- Dobre właściwości opóźniające płomień przy niskiej indukcyjnej tłumieniu w zakresie temperatury roboczej
Parametry i właściwości optyczne
Specyfikacje włókien jednowarunkowych
| Rodzaj włókna | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Tęsnienie (dB) Typowe | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| Maksymalne osłabienie (dB) | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| Pochylenie dyspersji | ≤ 0,091 ps/km*nm2 | ≤ 0,092 ps/km*nm2 | ≤ 0,092 ps/km*nm2 | ≤ 0,092 ps/km*nm2 |
| Dyspersja (1285~1340 nm) | -3,5 - 3,5ps/nm*km | -3,5 - 3,5ps/nm*km | -3,5 - 3,5ps/nm*km | -3,5 - 3,5ps/nm*km |
| Średnica pola trybu (@1310nm) | 9.1±0,4 μm | 80,8±0,4 μm | 80,8±0,4 μm | 80,8±0,4 μm |
| Kabel o długości fali ograniczonej (nm) | ≤ 1260 nm | ≤ 1260 nm | ≤ 1260 nm | ≤ 1260 nm |
| Min. promień zakrętu (mm) | 16 mm | 10 mm | 70,5 mm | 50,0 mm |
| Średnica powłoki (μm) | 125±1,0 μm | 125±1,0 μm | 125±1,0 μm | 125±1,0 μm |
Specyfikacje światła wielowarunkowego
| Rodzaj włókna | 620,5/125 μm (850/1300 nm) | 50/125 μm (850/1300nm) | Biom2+ (850/1300nm) | BIOM3 (850/1300nm) | Biom4 (850/1300nm) | Biom5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| Tęsnienie (dB) Typowe | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| Maksymalne osłabienie (dB) | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| Szerokość pasma (MHz*km) | ≥ 200/≥ 500 | ≥ 400/≥ 500 | ≥ 700/500 | ≥ 1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Skuteczna pasma przenośna | - Nie, nie, nie. | - Nie, nie, nie. | ≥950/--- | ≥ 2000/---- | ≥ 4700/---- | ≥ 4700/2470 |
| 10 Gigabit Ethernet SX (M) | - Nie, nie. | - Nie, nie. | ≤ 150/---- | ≤ 300/---- | ≤ 550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | - Nie, nie. | - Nie, nie. | - Nie, nie. | 140/---- | 170/---- | 200M/----/---- |
| Min. promień zakrętu (mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Średnica powłoki (μm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

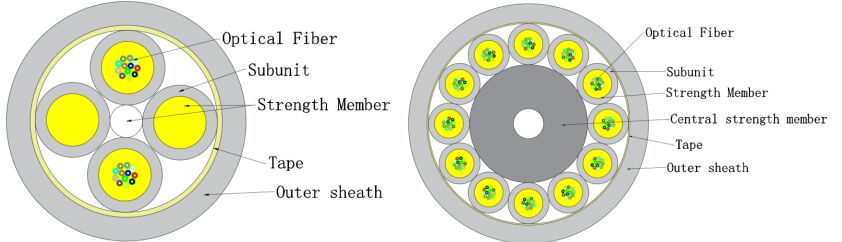

Struktura produktu
| Pozycje | Opis |
|---|---|
| Włókno optyczne | Liczba włókien:24-48, 50-72, 74-96, 98-288 Kolor:Chromatograficzne |
| Podjednostka/wypełniacz | Licz:4, 6, 8, 12 Materiał:LSZH |
| Członek siły | Materiał:Przędza aramidowa Kolor:W zależności od wymagań klienta lub rodzaju włókna Średnica:30,0±0,1 mm Gęstość:00,5±0,05 mm |
| Członek siły centralnej | Materiał:FRP i obudowa |
| Powierzchnia zewnętrzna | Materiał:LSZH Kolor:W zależności od wymagań klienta lub rodzaju włókna |
| Warstwa paczki | Materiał:Taśma Średnica:9.0±0.3, 11,2±0.4, 13,5±0.5, 17,5±0,5 mm |
Charakterystyka mechaniczna i środowiskowa
| Pozycje | Opis |
|---|---|
| Wytrzymałość na rozciąganie | Krótkoterminowe:150N Długoterminowe:50N |
| Odporność na złamanie | Krótkoterminowe:500N/100mm Długoterminowe:100N/100mm |
| Zakres temperatury | -20°C do +60°C |
| Promień gięcia | Dynamiczny:≥20D Statyczny:≥ 10D |
Opakowanie i dostawa
- Opakowanie:Drzewna ochrona bębnów, na życzenie klienta lub firmy.
- Długość dostawy:Standardowa długość bębna: 0,5-2,0 km lub na żądanie klienta.
Oznaczanie kabli
- Marker kablowy na każdy metr drukiem atramentowym
- Rok produkcji
- Rodzaj kabla
- Liczba włókien
- Długość kabla
- I tak dalej.
- Zgodnie z życzeniem klienta lub naszej firmy
Obrazy produktów
Dlaczego wybrać TAKFLY
- 26+ lat doświadczenia w produkcji produktów z włókna optycznego
- 450+ pracowników montażowych z 3+ lat doświadczenia
- 10+ inżynierów badawczo-rozwojowych dedykowanych innowacjom
- 16 Maszyny i linie produkcyjne do wtrysków importowane z Niemiec
- 30+ maszyn badawczych, w tym instrumenty badawcze OTDR, 3D, VFL, IL&RL
- Kompleksowy sprzęt do badań: urządzenia do badania wytrzymałości na napięcie, urządzenia do badania odporności na rozdrapienie, urządzenia do badania mocy licznika, urządzenia do kontroli światła
- Akceptacja marki OEM
- Udział w światowej wystawie: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kontrola jakości
- Kontrola materiału surowego przed produkcją
- Pełna kontrola po każdym pojedynczym procesie
- Kompleksowe kontrole półprodukcji
- Kompletna kontrola gotowego produktu przed pakowaniem
- Kontrole na miejscu przed wysyłką
Informacje dotyczące dostawy
- Próbki:1-3 dni robocze
- Zamówienia na masową produkcję:3-7 dni roboczych
- Opakowanie:Płyty, kartony i palety z tworzyw sztucznych dostępne na życzenie
Częste pytania
P1: Jak mogę uzyskać katalog i cenę?
Proszę podać swój adres e-mail lub dane kontaktowe za pośrednictwem naszej strony internetowej, aby otrzymać nasz katalog i cenę.
P2: Czy mogę wynegocjować ceny?
Tak, możemy rozważyć zniżki na wielokrotne ładunki kontenerowe mieszanych towarów.
P3: Ile będą kosztować koszty wysyłki?
Opłaty za wysyłkę zależą od wielkości przesyłki i sposobu wysyłki.
P4: Mogę cię odwiedzić?
Oczywiście! Nasza fabryka znajduje się w Shenzhen, w Chinach. Proszę skontaktować się z nami, aby umówić się na spotkanie.
Q5: Co jeśli pojawi się problem jakości, gdy otrzymamy towary?
Jeśli napotkacie problemy z jakością podczas rozpakowywania, proszę zrobić zdjęcia dla naszej referencji.wraz z wdrażaniem poprawy jakości dla przyszłej produkcji.
P6: Jakie są warunki pakowania?
Zazwyczaj pakujemy towary w pudełkach z blistrami i kartonach, ale możemy uwzględnić indywidualne prośby o opakowania od klientów.
P7: Jakie są warunki płatności?
T/T 30% depozytu, 70% bilansu przed dostawą.
P8: Jakie są warunki dostawy?
EXW, FOB, CFR, CIF, DDU
P9: Co z czasem dostawy?
Ogólnie 5-7 dni roboczych po otrzymaniu płatności zaliczkowej.
P10: Czy można produkować według próbek?
Tak, możemy wyprodukować produkty na podstawie próbek lub rysunków technicznych.
