ADSS-100M Kabel optyczny z włókna optycznego z samodzielnym podnoszeniem w powietrzu ¥ 4/6/12/24/48/96 Włókna, 100 m przedziału, samodzielna instalacja powietrzna
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong, Shenzhen |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | DX-Pancerz-T1771 |
Zapłata:
| Minimalne zamówienie: | 1 Piki |
|---|---|
| Cena: | US$0.01 ~ US$1200/PC |
| Szczegóły pakowania: | szpula + pudełko + karton |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Szczegóły informacji |
|||
| Promień zgięcia: | 20D/15D | Instalacja: | Antenowy |
|---|---|---|---|
| Osłona: | LSZH | Connetcor: | SC/PC do SC/PC |
| Średnica: | 8,5 ~ 16 mm | Typ kabla: | Tryb jednomodowy |
| Temperatura pracy: | -40°C do +70°C | Zezwalała na wytrzymałość na rozciąganie: | 100n <1000n |
| Długość: | 2000m na rolkę lub dostosowane | Liczba błonnika: | 2 rdzenie/4 rdzenie |
| Pakiet Transportowy: | Drewniany bęben | Uszczelka: | drewniany dureń |
| Kurtka: | PCV | Metoda instalacji: | Wewnątrz/na zewnątrz |
| Typ złącza: | LC/UPC | Liczba włókien: | 12 |
| Materiał kurtki: | PE | Rdzeń: | 12, opcjonalne |
| Czas gwarancji: | 20 lat | Odporność na kruszenie: | ≥1000N/100mm |
| Struktura kablowa: | Ciasny bufor typu łukowego | Kod produktu: | GJYXCH-1B |
| Zewnętrzny materiał osłony: | MDPE | Wytrzymałość na rozciąganie: | ≥100N |
| Maksymalna wytrzymałość na rozciąganie: | 1000n | Model: | SC/APC~SC/APC |
| Utrata wtrąceniowa: | 0,2dB | Średnica zewnętrzna: | 4,5 mm lub na życzenie klienta |
| materiał zewnętrzny: | Druty metalowe | Standard: | IEC60794 |
| Członek siły: | OEM | Numer włókna: | 12 rdzeni |
| Rok produkcji: | 2010 | Kolor powłoki zewnętrznej: | Czarny, szary, biały |
| Test Falu długości fali: | 1310 nm ~ 1550 nm | Model kablowy: | GJPFJV |
| Wibracja: | ≤0,2dB | Pakiet: | Drewniany baran |
| Wzmocnienie: | Żelazo lub KFRP lub FRP | Zewnętrzna powłoka: | PE |
| Rdzeń światłowodowy: | 2 ~ 144 rdzenie | Szybkość transmisji danych: | 4*10G |
| Opcje światłowodowe: | G652D,G657A,OM1,OM2,OM3,OM4 | Masa nominalna: | 83 |
| Długość fali odcięcia kabla: | λcc≤1260um | Sposób instalacji: | Pył/bezpośrednia instalacja zakopana |
| Rura: | Konstrukcja luźnych rurek | Tworzywo: | PE/LSZH |
| Port: | Ningbo | Kolor: | Żółty lub dostosowany |
| Materiał kurtki: | PCV | liczba rdzeni: | na twoją prośbę |
| Wysyłka: | TNT, DHL, UPS, FEDEX lub EMS | Wewnątrz lub na zewnątrz: | Wnętrz |
| Rozmiar bębna: | 300x300x300 | Długość włókna: | 1M lub dostosowane |
| Tryb światłowodowy: | Jednokomórkowy G652D G657A | Słowa kluczowe: | Kabel ADSS |
| Sieć: | 4g, 3G | OEM: | Powitanie |
| Liczba dyrygentów: | ≥ 10 | ||
| Podkreślić: | Kable optyczne ADSS 4-96 włókien,samonośny kabel włóknowy powietrzny o przedziale 100 m,instalacja powietrzna kabli optycznych całkowicie dielektrycznych |
||
opis produktu
ADSS-100M Całkowicie dielektryczny, samonośny napowietrzny kabel światłowodowy
Przegląd produktu
Kabel ADSS (All-Dielectric Self-Sporting) to niemetalowy kabel antenowy przeznaczony do bezpośredniego montażu pomiędzy słupami lub wieżami bez konieczności stosowania stalowego przewodu komunikacyjnego. Ta seria obsługuje rozpiętości 100 metrów i jest dostępna w wersjach o liczbie włókien 4, 6, 12, 24, 48 lub 96. Charakteryzuje się luźną strukturą splecioną z rurkami, wykonanymi w całości z materiałów dielektrycznych i bez elementów metalowych, dzięki czemu idealnie nadaje się do linii przesyłowych wysokiego napięcia i napowietrznych zastosowań telekomunikacyjnych.
Charakterystyka światłowodu (G.652D)
| Kategoria | Rzeczy | Jednostka | Przed kablówką | Po kablówce |
|---|---|---|---|---|
| Charakterystyka optyczna | Tłumienie przy 1310 nm | dB/km | ≤ 0,34 | ≤ 0,38 |
| Tłumienie przy 1550 nm | dB/km | ≤ 0,21 | ≤ 0,28 | |
| Długość fali zerowej dyspersji | nm | 1300 ~ 1324 | ||
| Zerowe nachylenie dyspersji | ps/(nm²*km) | ≤ 0,092 | ||
| Długość fali odcięcia kabla λcc | nm | ≤ 1260 | ||
| Współczynnik dyspersji 1550nm | ps/(nm*km) | ≤ 18 | ||
| Współczynnik dyspersji 1625nm | ps/(nm*km) | ≤ 22 | ||
| Maksymalne indywidualne włókno PMD | ps/√km | ≤ 0,1 | ||
| Charakterystyka geometryczna | Średnica pola modowego (MFD) przy 1310 nm | µm | 8,7 ~ 9,5 | |
| Średnica pola modowego (MFD) przy 1550 nm | µm | 9,8 ~ 10,8 | ||
| Grupowy współczynnik załamania światła przy 1310 nm | / | 1,466 | ||
| Grupowy współczynnik załamania światła przy 1550 nm | / | 1,467 | ||
| Średnica okładziny | µm | 125 ± 0,7 | ||
| Średnica powłoki | µm | 235-250 | ||
| Błąd koncentryczności rdzenia/płaszcza | µm | ≤ 0,6 | ||

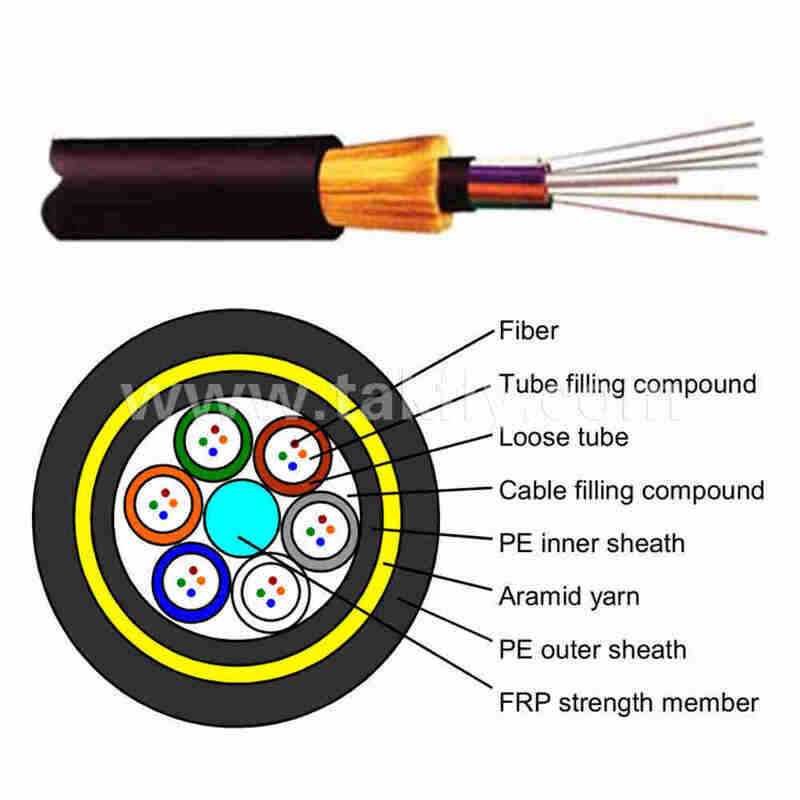

Konstrukcja kabla i parametry użytkowe
| Rzeczy | Opisy |
|---|---|
| Kategoria światłowodu | G652D |
| Liczba włókien | 24 | 48 | 96 |
| Struktura | 1+6 | 1+8 |
| Materiał CSM | FRP |
| Luźny materiał tuby | PBT |
| Materiał blokujący wodę | Przędza i taśma blokująca wodę |
| Członek siły peryferyjnej | Przędza aramidowa |
| Materiał powłoki zewnętrznej | MDPE (czarny) |
| Średnica kabla (mm) | 9,5 | 10,0 | 11.8 |
| Waga (KG/KM) | 70 | 75 | 110 |
| Maksymalne dopuszczalne rozciąganie (N) | 2700 |
| Rozpiętość (m) | 100 |
| Temperatura pracy | -40℃ do +70℃ |
Specyfikacje pakowania i bębna
- Długość pakowania: 2,0 ~ 4,0 km na bęben
- Typ bębna: Drewniany bęben kompozytowy, typ eksportowy
- Fumigacja: W razie potrzeby należy przedstawić protokół i pieczęć
Oznaczenie kabla
Zewnętrzna powłoka jest drukowana atramentowo co metr, podając rok produkcji, typ kabla, liczbę włókien i oznaczenie długości. Możliwość oznakowania niestandardowego zgodnie z wymaganiami klienta.
Aplikacje
- Łączność napowietrzna na liniach przesyłowych wysokiego napięcia (10kV ~ 220kV)
- Sieci prywatne automatyki systemów elektroenergetycznych
- Szkielet sieci metropolitalnej i łącza dostępowe
- Instalacje o dużej rozpiętości w poprzek rzek lub dolin
- Dostęp szerokopasmowy na obszarach wiejskich i górskich
Zgodność ze standardami
- DL/T 788-2016 (Energetyka)
- YD/T 980-2002 (branża telekomunikacyjna)
- IEC 60794-4
- IEEE1222
- Telcordia GR-20
Informacje o zamawianiu
| Model | Liczba włókien | Przęsło | Materiał osłony | Typowe zastosowanie |
|---|---|---|---|---|
| ADSS-100M-4X | 4 | 100 m | MDPE | Linie/dystrybucja niskiego napięcia |
| ADSS-100M-6X | 6 | 100 m | MDPE | Linie/dystrybucja niskiego napięcia |
| ADSS-100M-12X | 12 | 100 m | MDPE | Linie średniego napięcia |
| ADSS-100M-24X | 24 | 100 m | MDPE | Linie wysokiego napięcia |
| ADSS-100M-48X | 48 | 100 m | MDPE | Linie wysokiego napięcia / EHV |
| ADSS-100M-96X | 96 | 100 m | MDPE | Komunikacja szkieletowa |
W przypadku liczby włókien 4/6/12 należy podczas składania zamówienia podać kod koloru włókna i konfigurację luźnej tuby. Fabryka zaprojektuje odpowiednio.
