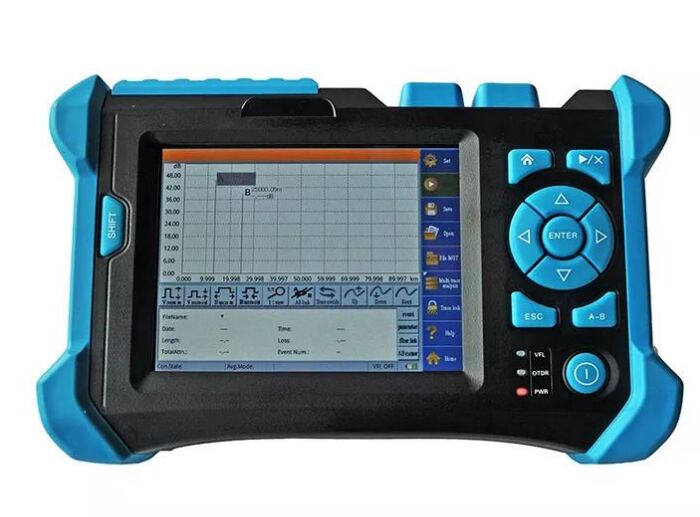

Optyczny odblaskowiec czasoprzestrzeni otdr Duży ekran dotykowy
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny, Shenzhen |
| Nazwa handlowa: | Takfly/OEM |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | Reflektometr optyczny w zakresie czasu |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | can be negotiable |
| Szczegóły pakowania: | szpula + pudełko + karton |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 50000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Reflektometr optyczny w zakresie czasu | Waga: | 1,5 kg |
|---|---|---|---|
| Temperatura pracy: | -10°C do 50°C | Temperatura pamięci: | -40°C do 70°C |
| Maksymalna odległość testowania: | 3KM | Wymiary (wys. x szer. x gł.): | 150 x 235 x 66 mm |
| Podkreślić: | OTDR tester światłowodowy z ekranem dotykowym,Klawisze skrótu reflektometru optycznego dziedzinowego,Duży ekran OTDR do testowania światłowodów |
||
opis produktu
Optyczny reflektometr w dziedzinie czasu (OTDR)
Przegląd produktu
Zaawansowany optyczny reflektometr w dziedzinie czasu z dużym ekranem dotykowym i klawiszami skrótów ułatwiającymi obsługę, przeznaczony do kompleksowego testowania sieci światłowodowych.
- Duży ekran dotykowy + klawisze skrótów dla intuicyjnej obsługi
- Wysokowydajna polimerowa bateria litowa z wydłużonym czasem pracy
- Inteligentne testowanie z prostą obsługą i potężną funkcjonalnością
- Karta pamięci + karta SD z dużą pojemnością przechowywania śladów
- Kompleksowe możliwości testowania FTTx
- Dostępne wiele opcji długości fali
- Solidna, wytrzymała konstrukcja obudowy z ochroną przed kurzem i wstrząsami
Ulepszone korzyści wydajnościowe
Potężniejsza wydajność, znacznie łatwiejsza obsługa, bardziej efektywna praca.
Zaprojektowany, aby sprostać wymaganiom pomiarowym w sieciach FTTx, sieciach metropolitalnych, sieciach szkieletowych i innych zastosowaniach sieci optycznych.
Identyfikacja interfejsu
- ① Interfejs optyczny 1/VFL
- ② Interfejs optyczny 2/OTDR
- ③ Wskaźnik ładowania
- ④ Interfejs karty SD
- ⑤ Interfejs zasilacza
- ⑥ Interfejs słuchawkowy
- ⑦ Interfejs USB
- ⑧ Interfejs Ethernet
Specyfikacje techniczne
| Parametr | Specyfikacje |
|---|---|
| Długość fali (nm) | 850/1300, 1310/1550, 1310/1490/1550, 1625 |
| Zakres dynamiczny (dB) | 21/19, 32/30, 32/30/30, 344, 365 |
| Szerokość impulsu (ns) | 5, 10, 20, 40, 80, 160, 320, 640, 1280, 2560, 5120, 10240, 20480 |
| Strefa martwa zdarzenia (m) | 10, ≤1.8 |
| Strefa martwa tłumienia (m) | 20, ≤10 |
| Wyświetlacz | 5,6" ekran dotykowy LCD |
| Liniowość (dB/dB) | ±0.05 |
| Próg tłumienia (dB) | 0.05 |
| Rozdzielczość tłumienia (dB) | 0.01 |
| Rozdzielczość próbkowania (m) | 0.125 do 8 |
| Punkt próbkowania | 32K |
| Niepewność odległości (m) | ±(1 m + 5 × 10 × odległość + interwał próbkowania) |
| Zakres odległości (km) | 0.3 do 180 |
| Typowy czas odświeżania w czasie rzeczywistym (s) | 0.2 |
| Pojemność pamięci śladu | Karta SD (4G), > 10 000 sztuk |
| Czas pomiaru | Zdefiniowany przez użytkownika; 5s, 10s, 15s, 30s, 1min, 2min, 3min do wyboru |
Ogólne specyfikacje
| Parametr | Specyfikacje |
|---|---|
| Wymiary (W × S × G) | 150 × 235 × 66 mm |
| Waga | 1,5 kg |
| Temperatura | Praca: -10°C do 50°C Przechowywanie: -40°C do 70°C |
| Wilgotność względna | 0% do 95% (bez kondensacji) |
| Zasilanie | Bateria litowa; ciągła praca ≥ 8 godzin |
Specyfikacje interfejsu
| Typ interfejsu | Specyfikacje |
|---|---|
| Interfejs optyczny | FC/UPC (PC i APC do wyboru) |
| Interfejs danych | Interfejs USB, interfejs karty SD |
Wizualna lokalizacja usterek (VFL)
| Parametr | Specyfikacje |
|---|---|
| Długość fali | 650 nm |
| Moc wyjściowa (dBm) | ≥ -3 |
| Maksymalna odległość testowania | 3 km |
Uwagi techniczne
- Specyfikacje techniczne opisują zapewnioną wydajność przy użyciu typowych pomiarów złącz typu PC
- Zakres dynamiczny mierzony przy maksymalnej szerokości impulsu i minutach czasu uśredniania
- Warunki pomiaru strefy martwej: zdarzenie odbiciowe w odległości 4 km, siła odbicia < -45 dB, mierzone przy minimalnej szerokości impulsu
- Zakres dynamiczny mierzony z filtrem i bez filtra
Funkcje miernika OTDR
- Tryb pomiaru automatycznego: Automatyczne ustawianie parametrów, zapis danych śladu i analiza
- Tryb pomiaru wielodługościowego: Automatyczne przełączanie długości fali do analizy tłumienia
- Funkcja utrwalania śladu: Porównanie śladów pomiarowych w czasie rzeczywistym i uśrednionych na tym samym ekranie
- Analiza wielodługościowa: Porównanie, wyświetlanie i analiza dowolnego pliku śladu
- Testowanie FTTx online z identyfikacją rozdzielacza i końca światłowodu
- Bateria litowo-jonowa o dużej pojemności z czasem czuwania > 8 godzin
- Format pliku Bellcore (.sor) z pojemnością przechowywania > 10 000 śladów
- Wykrywanie światła komunikacyjnego w celu ochrony sprzętu
- Wykrywanie stanu połączenia w celu szybkiego monitorowania statusu
- Elastyczne przełączanie trybu pomiaru za pomocą klawiszy skrótów
Oprogramowanie OTDR Traces Manager PC
- Możliwość masowej korekty i drukowania wsadowego
- Generowanie niestandardowych raportów testowych zgodnie z wymaganiami użytkownika
- Elastyczne tryby drukowania: pojedyncza strona pojedynczy ślad, drukowanie wsadowe, pojedyncza strona wiele śladów, wyświetlanie wielu przebiegów
- Spersonalizowane opcje drukowania i konfiguracja strony
- Porównanie różnic przebiegów: Wyświetlanie wielu przebiegów w tym samym oknie do analizy zmian parametrów
