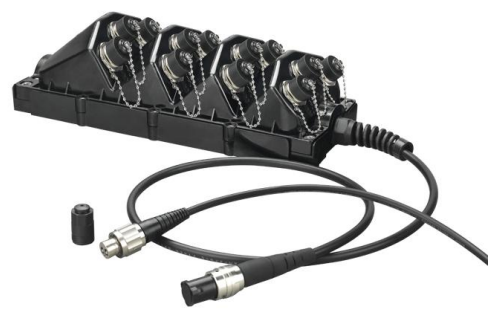

Chińska optyczna obudowa polowa FTTX do sieci polowych FTTX Wstępnie podłączona zewnętrzna wodoodporna obudowa
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny, Shenzhen |
| Nazwa handlowa: | DF/OEM/Nuetral |
| Orzecznictwo: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numer modelu: | Chińska optyczna obudowa polowa FTTX do sieci polowych FTTX Wstępnie podłączona zewnętrzna wodoodpor |
Zapłata:
| Minimalne zamówienie: | Zbywalny |
|---|---|
| Cena: | negotiable denpend on QTY |
| Szczegóły pakowania: | Pudełko blistrowe + karton |
| Czas dostawy: | 5-9 dni roboczych zależy od ILOŚCI |
| Zasady płatności: | Western Union,T/T,MoneyGram/Paypal |
| Możliwość Supply: | 1000 sztuk/dzień |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Chińska optyczna obudowa polowa FTTX do sieci polowych FTTX Wstępnie podłączona zewnętrzna wodoodpor | Port: | 1-12 |
|---|---|---|---|
| Wymiar: | 365*137*90mm bez osłony 375*142*120mm z osłoną | Ochrona przed wnikaniem: | IP67 |
| Promień zgięcia: | 20D | Wytrzymałość na rozciąganie: | 1200N długoterminowo |
| Adapter: | Mini SC (1F), Harened (1F), ODVA (1F i 2F), PTLC (2F), AARC (2F i 4F), gniazdo zasilania 3P | Temperatura pracy: | -40 ℃ ~ + 80 ℃ |
| Gwarancja: | 1-3 lata | Marka włókien: | Corning, YOFC, OFS, Draka |
| Podkreślić: | FTTX zewnętrzna obudowa wodoodporna,wstępnie połączona skrzynia światłowodowa,obudowa sieci polowej FTTX |
||
opis produktu
Obudowa terenowa FTTX do sieci zewnętrznych
China Optical FTTX Field Enclosure to wstępnie podłączona, wodoodporna obudowa zewnętrzna przeznaczona do sieci terenowych FTTX. To ekonomiczne rozwiązanie do dystrybucji światłowodów zapewnia wysoką kompatybilność i łatwą obsługę w przypadku różnych metod instalacji, w tym montażu na ścianie, instalacji antenowej i mocowania na słupie.
Przegląd produktu
Obudowa FTTX stanowi zaawansowane rozwiązanie do dystrybucji światłowodów do zastosowań zewnętrznych. W porównaniu do tradycyjnych produktów oferuje wyjątkową łatwość obsługi i wysoką kompatybilność. Nadaje się do FTTH, FTTA i innych wymagających środowisk, ta obudowa zapewnia niezawodną wydajność w różnych scenariuszach instalacji.
Scenariusze zastosowań
Zastosowania terenowe FTTH
We wdrożeniach FTTH obudowa FTTX może zastąpić tradycyjne jednostki ONU lub FDH. Mieści 2-4 sztuki splitterów PLC 1×8 lub 1×16 i do 24 tulejek ochronnych spawów światłowodowych. W połączeniu ze wstępnie zmontowanymi wodoodpornymi złączami 1-48F IP67 umożliwia bezpośrednie podłączenie do budynków i silosów niskiego napięcia. Fabryczny montaż wstępny eliminuje wymagania dotyczące łączenia włókien, zmniejszając zapotrzebowanie na wysoko wykwalifikowanych operatorów i zwiększając wydajność instalacji o 40%.
Zastosowania terenowe FTTA
W zastosowaniach FTTA obudowa służy jako skrzynka agregacyjna/rozdzielcza łącząca jednostki RRU i BBU. Zastępuje topologie sieci gwiazdowej wymagające oddzielnych kabli dupleksowych dla każdego RRU bardziej wydajnym, wielowłóknowym kablem hybrydowym od BBU do obudowy, a następnie rozprowadza włókna do RRU za pomocą wstępnie zmontowanych wodoodpornych zespołów kabli o stopniu ochrony IP67. Dystrybucja energii do jednostek RRU jest ułatwiona dzięki zintegrowanym złączom zasilania.
Zarządzanie kablami bagażnika
Obudowa rozwiązuje problemy związane z podłączeniem kabla magistralnego dzięki odpornym na skręcanie dławikom kablowym (plastikowym lub metalowym) mieszczącym kable o średnicy zewnętrznej 5–14 mm. Wewnętrzne łączniki zabezpieczają główne kable i elementy wzmacniające, aby wytrzymać długotrwałą siłę ciągnącą 1200 N. Pojemność do 24 tulejek ochronnych spawów i 2 rozdzielaczy PLC umożliwia efektywną dystrybucję włókien. Antypoślizgowa konstrukcja podstawy zapewnia bezpieczny montaż na przewodach lub słupach.
Aplikacje do poszukiwania i komunikacji
Idealna do komunikacji terenowej wymagającej częstego przenoszenia kabli, solidna konstrukcja obudowy wytrzymuje ciągnięcie z dużą siłą i wielokrotne użytkowanie. Kable pancerne i elementy wzmacniające są zabezpieczone łącznikami, aby utrzymać wytrzymałość na rozciąganie 1200 N. Materiały o wysokiej wytrzymałości i konstrukcja interfejsu łuku zapewniają niezawodną pracę w warunkach udarowych.
Kluczowe funkcje
- Wysoka kompatybilność z ODVA, Hconn (kompatybilny z OptiTap), Mini SC, ODC, PTLC, PTMPO i zasilaczami
- Możliwość montażu fabrycznie lub montażu na miejscu
- Długotrwała odporność na siłę uciągu 1200N
- Od 2 do 12 portów dla złącz jedno- lub wielowłóknowych
- Możliwości podziału włókien PLC lub tulejowych
- Stopień wodoodporności IP68
- Instalacja naścienna, antenowa lub na słupie
- Zmniejszona powierzchnia kątowa i zoptymalizowana wysokość zapobiegają zakłóceniom złącza
- Zgodność z normami IEC 61753-1
- 40% oszczędności czasu pracy
Dane techniczne
| Specyfikacja | Bliższe dane |
|---|---|
| Wymiary dł.×szer.×wys | 365×137×90mm (bez osłony) 375×142×120mm (z osłoną) |
| Ochrona przed wnikaniem | IP67 |
| Zakres temperatur | -40°C do +80°C |
| Członek wzmacniający kabel | Opancerzony lub nieopancerzony |
| Typ kabla | Hybrydowy lub niehybrydowy |
| Okrągły kabel OD | 5,0 mm do 14 mm |
| Wymiary kabla płaskiego | 4,6 × 8,9 mm |
| Materiał osłony kabla | LSZH, TPU lub PE |
| Promień zgięcia | 20D |
| Odporność na zgniatanie kabla | Długoterminowo 200N/cm |
| Wytrzymałość na rozciąganie | 1200N długoterminowo |
| Odporność na promieniowanie UV | ISO 4892-3 |
| Ocena ochrony przeciwpożarowej | UL94-V0 |
| Liczba sterowników PLC | 1-2 szt |
| Liczba rękawów ochronnych | 1-24 szt |
Informacje o zamówieniu
| Parametr | Opcje |
|---|---|
| Adapter | Mini SC (1F), Harened (1F), ODVA (1F i 2F), PTLC (2F), AARC (2F i 4F), gniazdo zasilania 3P |
| Porty | 1-12 |
| Tryb światłowodowy | SM/MM |
| Kabel | 1/2/4/8/Dostosowane |
| Typ kabla | Okrągły opancerzony, okrągły nieopancerzony, płaski, okrągły hybrydowy sterownik PLC |
| PLC | Z PLC/bez PLC |
| Rękaw Fuzyjny | Z tuleją zgrzewającą/bez tulei zgrzewającej |
| Terminatora | Hartowane SC, ODVA, AARC, PTLC, PTMPO |
| Metoda instalacji | Montaż na ścianie, antena, trzymanie na słupie |
Rysunki techniczne
Obrazy produktów
Dlaczego warto wybrać TAKFLY?
- Ponad 26 lat doświadczenia w produkcji światłowodów
- Ponad 450 pracowników montażowych z ponad 3-letnim doświadczeniem
- Ponad 10 oddanych inżynierów ds. badań i rozwoju
- 16 wtryskarek i linii produkcyjnych importowanych z Niemiec
- Ponad 30 maszyn testujących, w tym przyrządy testowe OTDR, 3D, VFL, IL&RL
- Kompleksowe wyposażenie badawcze: wytrzymałość na rozciąganie, odporność na zgniatanie, miernik mocy, testery świetlne
- Akceptowano markę OEM
- Udział w wystawach światowych: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kontrola jakości
- Kontrola punktowa surowca przed produkcją
- Pełna kontrola po każdym indywidualnym procesie
- Kompleksowe kontrole półproduktów w produkcji
- Dokończ kontrolę gotowego produktu przed pakowaniem
- Kontrole na miejscu przed wysyłką
Informacje o dostawie
- Próbki: 1-3 dni robocze
- Zamówienia masowe: 3-7 dni roboczych
- Opakowania: Plastikowe torby, kartony i palety dostępne na życzenie
