8-kanałowy cyfrowy video optyczny konwerter
Szczegóły Produktu:
| Miejsce pochodzenia: | ShenZhen i ZhongShan, Chiny |
| Nazwa handlowa: | DF/OEM/Nuetral |
| Orzecznictwo: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| Numer modelu: | 8 kanałów |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | can be negotiated |
| Szczegóły pakowania: | Karton |
| Czas dostawy: | 5-9 dni roboczych zależy od ILOŚCI |
| Zasady płatności: | T/T, Western Union, PayPal |
| Możliwość Supply: | 1000 sztuk/dni |
|
Szczegóły informacji |
|||
| Podkreślić: | 8 kanałowy cyfrowy przetwornik optyczny,konwerter wideo światłowodowy RS485,do przekształcania wideo na duże odległości bez kompresji |
||
|---|---|---|---|
opis produktu

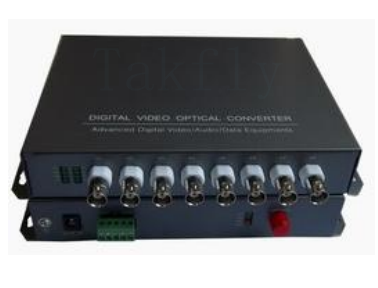

8-kanałowy cyfrowy video optyczny konwerter
Kosztowo efektywna transmisja wideo na duże odległości bez kompresji z danymi RS485 za pomocą jednego kabla światłowodowego.
Przegląd produktu
This advanced digital video optical converter utilizes all-digital communication technology to simultaneously transmit 2 forward video channels and 1 or 2 reverse RS485/422 data channels over a single fiber. Wykorzystując niekompresowane cyfrowe kodowanie wideo kompatybilne z formatami PAL, NTSC i SECAM, zapewnia jakość obrazu na poziomie transmisji dla różnych wymagań aplikacyjnych.
Projekt plug-and-play umożliwia szybką instalację bez uruchamiania w terenie, zapewniając stabilną pracę w różnych środowiskach.Wskaźniki stanu LED zapewniają monitorowanie parametrów systemu w czasie rzeczywistym, a wbudowana ochrona przed błyskawicami i odporność na zakłócenia elektromagnetyczne zwiększają niezawodność urządzeń.
Kluczowe cechy
- Transmisja światłowodowa w pełni cyfrowa, niekompresowana, w jakości transmisji
- Szeroki zakres dynamiki optycznej- bez konieczności regulacji pola
- Kompatybilny z PAL, NTSC, SECAM i innymi formatami transmisji wideo
- Wsparcie komunikacji danych RS232 / RS485 / RS422
- Trójstopniowa ochrona przed błyskawicamiprojekt
- Projekt klasy przemysłowejz wysoką niezawodnością w wymagających środowiskach
- Automatyczna regulacja mocya takżeautomatyczna kompensacja temperaturyobwód; ochrona przed przeciążeniem z automatycznym odzyskiwaniem
- Technologia montażu całej powierzchni (SMT)dla zwiększonej niezawodności
- Klient monitorujący- standardowe 19" podwozie 4U obsługuje do 8 kart; do centralizowanego zarządzania można dodać kartę sieciową
- Telekompresor optyczny- kompaktowa konstrukcja podwozia biurowego z opcją montażu ściennego
Specyfikacje techniczne charakterystyki
Wykonanie wideo
| Kanały wideo | 8 |
| Szerokość pasma wideo | 0 ~ 6,5 MHz |
| Odsetek próbek | 8bit/10bit |
| Wskaźnik sygnału do hałasu | ≥ 65 dB |
| Zysk różniczkowy | < 1% (typowy) |
| Faza różnicowa | < 0,8° (typowy) |
| Wyróżnienie: | < 0,5% (maks.) |
| Impedancja wejściowa/wyjściowa | 75Ω (niezrównoważone) |
| Poziom wejścia/wyjścia | 1.0Vpp (typowy) |
| System sygnalizacyjny | PAL / NTSC / SECAM |
Wydajność danych
| Kanały danych | 1 lub 2 kierunku |
| Interfejs danych | RS485/422 (nieobowiązkowe) |
| Interfejs fizyczny | Pięć terminali przemysłowych |
| Wskaźnik danych | 0 ~ 100Kbps |
| Poziom błędu bitów (BER) | < 10E-12 |
Wydajność optyczna
| Długość fali transmisji | 1310nm/1550nm |
| Interfejs optyczny | FC / PC |
| Przekazywanie mocy optycznej | -8 dB |
| Wrażliwość odbiornika | -25 dB |
| Zakres dynamiczny optyczny | 17 dB |
| Maksymalna strata optyczna | 14 dB |
| Odległość transmisji | Więcej niż 20KM (jednorazowy) |
Ogólne specyfikacje
| Temperatura pracy | -10°C ~ +55°C |
| wilgotność | 0 ~ 95% (bez kondensacji) |
| Zużycie energii | 2.5W @ DC5V |
| Wymiary | 483 mm (L) x 170 mm (W) x 55 mm (H) |
| Waga | 60,0 kg |
| MTBF | Więcej niż 100 000 godzin |
Typowe zastosowania
- Bezpieczeństwo i nadzór- Monitoring bezpieczeństwa w mieście i budynkach
- Transporty- Systemy zdalnego monitorowania dróg i kolei
- Transport publiczny- systemy monitorowania transportu miejskiego
- Bezpieczeństwo publiczne- zdalne monitorowanie obiektów operatora
- Finanse- Systemy nadzoru bankowego
- Energetyka i użytkownictwo- zdalne monitorowanie systemu energetycznego
- Przemysłowe- Monitorowanie procesów produkcyjnych w przemyśle i górnictwie
- Zarządzanie wodą- Kontrola powodzi i monitorowanie terenu zbiornika
- Lotnictwo- Obserwacja lotniska.
- Media- Przekazywanie obrazów radiowych i telewizyjnych
- Edukacja- Monitoring kampusu szkolnego i sali egzaminacyjnej
- Komercyjne i mieszkaniowe- wieżowce, inteligentne budynki, inteligentne społeczności
- Logistyka- bariery celne i nadzór wideo magazynowy
- Petrochemiczne- Monitorowanie zakładów petrochemicznych
- Korekcja- Systemy nadzoru wideo
- Rząd- systemy monitoringu i alarmu dla obiektów rządowych
- Komanda i sterowanie- Wizualizacja pozycji dowodzenia i sterowania
- Służby ratunkowe- Systemy dowodzenia pożarami lasów
System modelowego numeracji
Opis kodu wzoru:
1 Numer sygnału wideo
2 Numer sygnału danych, D to dane przodkowe, d dane odwrotne
3 Liczba sygnału głosowego, A jest głosem do przodu, a jest głosem odwrotnym
4 Liczba wartości przełączania, K jest wartością przełączania do przodu, k jest wartością przełączania do tyłu
5 E to interfejs Ethernet
6 T to interfejs telefoniczny
7 SM jest jednorzędowy, MM jest wielowarunkowy
8 FC, SC Interfejs optyczny dla opcjonalnych
9 C jest typem karty podwozia, E jest niezależna
1 Numer sygnału wideo
2 Numer sygnału danych, D to dane przodkowe, d dane odwrotne
3 Liczba sygnału głosowego, A jest głosem do przodu, a jest głosem odwrotnym
4 Liczba wartości przełączania, K jest wartością przełączania do przodu, k jest wartością przełączania do tyłu
5 E to interfejs Ethernet
6 T to interfejs telefoniczny
7 SM jest jednorzędowy, MM jest wielowarunkowy
8 FC, SC Interfejs optyczny dla opcjonalnych
9 C jest typem karty podwozia, E jest niezależna
