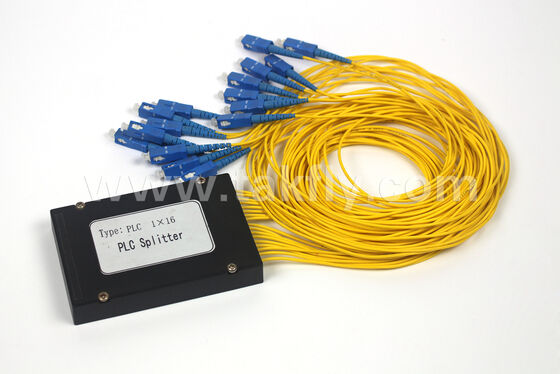

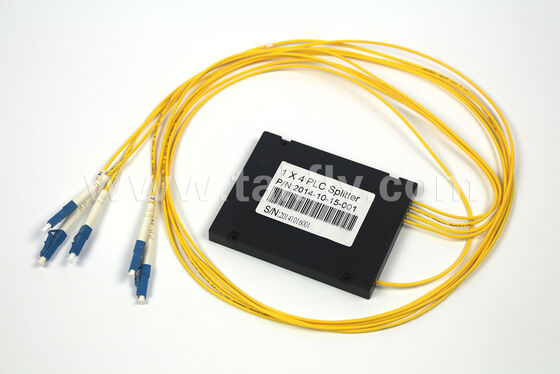

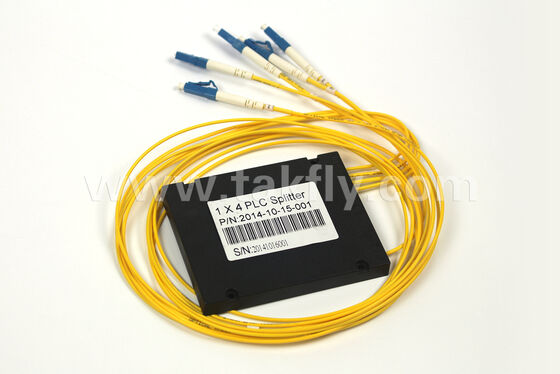

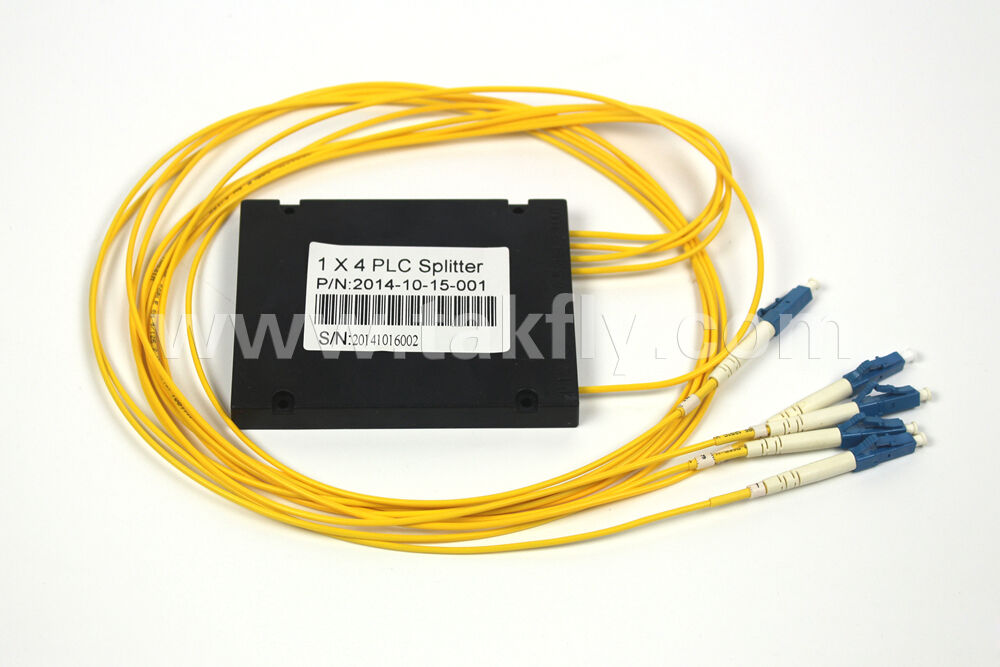

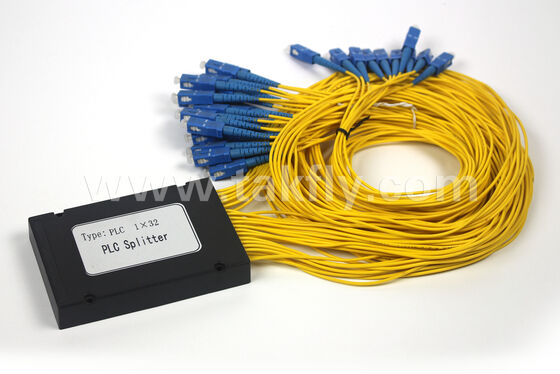

Uniwersalny ABS Box PLC Splitter 1×2 do 1×64, Niska strata, szeroka temperatura, dostosowywalny
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong, Shenzhen |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | QSFP28-4SFP28-xxx |
Zapłata:
| Minimalne zamówienie: | 1 Piki |
|---|---|
| Cena: | US$2.2 ~ US$36/PC |
| Szczegóły pakowania: | szpula + pudełko + karton |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Szczegóły informacji |
|||
| Podkreślić: | Rozdzielacz ABS PLC od 1 × 2 do 1 × 64,Podzielnik światłowodowy o niskiej stratzie,Rozdzielacz PLC o szerokiej temperaturze |
||
|---|---|---|---|
opis produktu
Przegląd produktu
Ta seria rozdzielaczy PLC jest umieszczona w plastikowych pudełkach ABS lub metalowych pudełkach, przeznaczonych do punktów dystrybucji FTTH/FTTx, szaf do połączeń krzyżowych optycznychi skrzynki końcowe abonentów, gdzie przestrzeń jest ograniczonaModuły mogą być dostarczane z lub bez wstępnie zakończonych złączy i obsługiwać niestandardowe długości ogonów i rodzaje włókien.
Rodzaje i wymiary opakowań
Wszystkie wymiary są wyrażone w milimetrach (L × W × H) w przypadku modułów z podłączkami wejściowymi/wyjściowymi (złącza niewymiarowe).
Wymiary serii 1 × N
| Rodzaj opakowania | 1x2 | 1x4 | 1x8 | 1 x 16 | 1x32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Podstawowa metalowa skrzynka | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50x7x4 | 60 × 7 × 4 | 60 × 12 × 4 |
| Skrzynka metalowa z mini modułem | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80×20×6 | 100×40×6 |
| Moduł Plastikowa Pudełka (ABS) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140x115x18 |
2×N Serii Wymiary
| Rodzaj opakowania | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|
| Podstawowa metalowa skrzynka | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 80×12×4 |
| Skrzynka metalowa z mini modułem | 70x7x4 | 70x7x4 | 70x7x4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Moduł Plastikowa Pudełka (ABS) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140x115x18 |
Uwaga:Wymiary są tylko dla korpusu modułu; nie obejmują długości ogona i złączy.Metalowe pudełka są wykonane ze stali z powłoką antyrostyczną.
Parametry techniczne
Parametry właściwości optycznych mające zastosowanie do wszystkich typów opakowań (sklep ABS lub metalowy) dla odpowiednich współczynników podziału.
| Parametry | 1x2 | 1x4 | 1x8 | 1 x 16 | 1x32 | 1 × 64 | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Długość fali roboczej (nm) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| Maksymalna strata wstawienia (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Maksymalna jednolitość (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Maks. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Strata zwrotu (dB) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| Dyrektywność (dB) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| Temperatura pracy (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Temperatura przechowywania (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
Uwaga:Strata wstawienia, jednolitość i wartości PDL zmierzone w temperaturze pokojowej, nie uwzględniając strat łącznika. Strata zwrotu ≥ 55 dB na podstawie wydajności łącznika SC/APC.temperatura pracy i temperatura przechowywania spełniają wymogi normy IEC 61753-2 i Telcordia GR-1209/1221.
Cechy produktu
- Technologia PLC- oparte na płaskim obwodzie fal świetlnych, zapewniającym jednolite rozszczepienie i niskie straty wstawienia
- Wielokrotne opcje pakietu- Plastikowe pudełko ABS (lżejsze, tanie) lub metalowe pudełko (wyższa wytrzymałość mechaniczna)
- Kompaktowe wymiary- nadaje się do pomieszczeń o ograniczonej powierzchni, takich jak FDT, ODC i skrzynki końcowe abonentów
- Szeroka temperatura pracy- -40°C do +85°C, nadaje się do zastosowań zarówno w pomieszczeniach wewnętrznych jak i zewnętrznych
- Zgodność z normami- spełnia wymagania IEC 61753-2, RoHS i Telcordia GR-1209/1221
Opcje dostosowywania
Wszystkie moduły pudełka ABS i metalowego pudełka obsługują następujące dostosowania (prosimy określić przy zamawianiu):
| Element dostosowywalny | Dostępne opcje |
|---|---|
| Rodzaj złącza na złączach wejściowych/wyjściowych | SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC lub bez złącza (włókno gołe) |
| Długość ogona | 00,5 m, 1,0 m, 1,5 m, 2,0 m lub zgodnie z wymogami |
| Rodzaj włókna | G.652D, G.657A1 (niewrażliwy na gięcie), G.657A2 |
| Liczba włókien wejściowych / wyjściowych | 1×N lub 2×N z określonym oznakowaniem portu |
| Kolor pudełka ABS | Biały, czarny lub niestandardowy kod RAL |
| Wskaźnik odporności na ogień | UL94 V-0 (standardy dla pudełek ABS) |
Typowe zastosowania
- dystrybucja FTTH/FTTx- zainstalowane w terminalach dystrybucji światłowodowych, obudowach terminałów sieci optycznych lub skrzyniach ściennych
- Sieci CATV- Podzielenie sygnałów nadawczych w architekturze HFC
- Sieci lokalne (LAN)- pasywna sieć sieciowa optyczna dla kampusów przedsiębiorstw
- Połączenie centrum danych- podział o niskiej stratze dla ścieżek monitorowania lub redundancji
Przykład zamówienia
| Wskaźnik podziału | Rodzaj opakowania | Złącze (wchodzące/wychodzące) | Długość ogona | Rodzaj włókna |
|---|---|---|---|---|
| 1x8 | Pudełko z tworzyw sztucznych ABS | SC/APC | 1.0m | G.657A1 |
Format kodu zamówienia (przykład):
PLC-ABS-1×8-SC/APC-1.0-G657A1
Aby uzyskać pełną tabelę kodów zamówienia, prosimy o kontakt.
PLC-ABS-1×8-SC/APC-1.0-G657A1
Aby uzyskać pełną tabelę kodów zamówienia, prosimy o kontakt.
