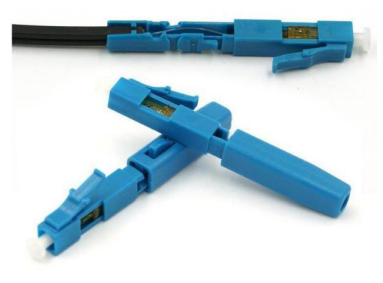

Szybkie złącze światłowodowe FTTH do montażu na miejscu LC/UPC (wbudowane UPC) do kabla podłączeniowego do zastosowań wewnętrznych
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny, Shenzhen |
| Nazwa handlowa: | DF/OEM/Nuetral |
| Orzecznictwo: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numer modelu: | Szybkie złącze światłowodowe FTTH do montażu na miejscu LC/UPC (wbudowane UPC) do kabla podłączeniow |
Zapłata:
| Minimalne zamówienie: | Zbywalny |
|---|---|
| Cena: | negotiable denpend on QTY |
| Szczegóły pakowania: | Pudełko blistrowe + karton |
| Czas dostawy: | 5-9 dni roboczych zależy od ILOŚCI |
| Zasady płatności: | Western Union,T/T,MoneyGram/Paypal |
| Możliwość Supply: | 1000 sztuk/dzień |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Szybkie złącze światłowodowe FTTH do montażu na miejscu LC/UPC (wbudowane UPC) do kabla podłączeniow | Średnica włókna: | Kabel upuszczający 2,0 * 3,0 mm |
|---|---|---|---|
| Powierzchnia czołowa wypolerowana: | UPC/APC | Utrata wstawienia:: | Wartość średnia ≤0,25 dB, wartość maksymalna ≤0,4 dB Min |
| Strata powrotu:: | >45dB, typ.>50dB (polerowanie włókna SM UPC) | Wytrzymałość na rozciąganie:: | ＜30N (<0,2dB przy podniesionym ciśnieniu) |
| Temperatura pracy: | -40°C~+85°C | Marka włókien: | Corning, YOFC, OFS, Draka |
| Podkreślić: | łącznik LC/UPC zmontowany w terenie FTTH,łącznik szybkiego światła włókienniczego do kabli do opuszczania w pomieszczeniach,łącznik światłowodowy z wbudowanym łącznikiem UPC |
||
opis produktu
Szybkie złącze światłowodowe FTTH do montażu na miejscu LC/UPC (wbudowane UPC) do kabla podłączeniowego do zastosowań wewnętrznych
Szybkie złącze optyczne wykorzystuje najnowszą generację technologii Rapid Ready-Terminal. Po zakończeniu zarówno właściwości optyczne, jak i mechaniczne spełniają standardy patchcordów i umożliwiają mechaniczne łączenie na miejscu w celu utworzenia patchcordu.
Aplikacje
- Połączenia biurkowe w środowisku LAN
- Optyczna sieć dostępowa
- Aplikacje światłowodowe do abonenta (FTTX).
- Panele krosowe
- Bezpośrednie zakończenie sprzętu
- Sieci FTTx
- Rekonstrukcja okablowania pomieszczenia sprzętu optycznego
Kluczowe funkcje
- Fabrycznie zainstalowany króciec światłowodowy
- Nie wymaga stosowania żywicy epoksydowej ani polerowania
- Szybkie i łatwe zakończenie światłowodu terenowego
- Eliminuje nadmierną długość kabla i przechowywanie złączy typu pigtail
- Ekonomiczne rozwiązanie
- Niska strata wtrąceniowa i utrata odbicia zwrotnego
- Niezwykle łatwa obsługa
- Krótki czas działania
Parametry techniczne
| Parametr | Specyfikacja |
|---|---|
| Średnica włókna | Kabel upuszczający 2,0 * 3,0 mm |
| Średnica kabla | 3,0 mm |
| Powierzchnia czołowa wypolerowana | UPC/APC |
| Utrata wtrąceniowa | Wartość średnia ≤0,25 dB, wartość maksymalna ≤0,4 dB Min |
| Strata zwrotna (włókno SM UPC) | >45dB, typowo >50dB |
| Strata zwrotna (włókno SM APC) | Min.>55dB, typ. >55dB |
| Siła zatrzymywania włókien | ＜30N (<0,2dB przy podniesionym ciśnieniu) |
Testowanie komponentów
| Typ testu | Warunki |
|---|---|
| Próba skręcania | Obciążenie 7N, 5 cykli w teście |
| Próba ciągnięcia | Obciążenie 10N, 120 sek |
| Test upadku | Wysokość 1,5 m, 10 powtórzeń |
| Test trwałości | 200 powtórzeń łączenia/rozłączania |
| Test wibracji | 3 osie 2 godz./oś, 1,5 mm (szczyt-szczyt), 10 do 55 Hz (45 Hz/min) |
| Starzenie termiczne | + 85 ℃ ± 2 ℃, 96 godzin |
| Test wilgotności | 90 do 95% wilgotności względnej, temperatura 75 ℃ przez 168 godzin |
| Cykl termiczny | -40 do 85 ℃, 21 cykli przez 168 godzin |
Dostępne typy złączy: LC/UPC SM, LC/APC SM, LC/UPC MM (50/125, 62,5/125)
Odpowiednie rozwiązania
Łatwe w obsłudze złącze bezpośrednio kompatybilne z urządzeniami ONU, charakteryzujące się wytrzymałością mocowania przekraczającą 5 kg. Szeroko stosowany w projektach rewolucji sieci FTTH, zmniejszając użycie gniazd i adapterów, jednocześnie oszczędzając koszty projektu.
Ze standardowym gniazdem 86 i adapterem umożliwia połączenie kabla przyłączeniowego z kablem krosowym. Gniazdo w standardzie 86 zapewnia pełną ochronę dzięki unikalnej konstrukcji.
Ma zastosowanie do połączeń z kablem wewnętrznym do montażu na miejscu, pigtailem, kablem krosowym i transformacją kabla krosowego do pokoju danych. Bezpośrednio kompatybilny z określonymi urządzeniami ONU.
Dlaczego warto wybrać TAKFLY?
- Ponad 26 lat doświadczenia w produkcji produktów światłowodowych
- Ponad 450 pracowników montażowych z ponad 3-letnim doświadczeniem
- Ponad 10 inżynierów ds. badań i rozwoju
- 16 Niemiec importowało wtryskarki i 16 linii produkcyjnych
- Ponad 30 maszyn testujących: przyrządy testowe OTDR, 3D, VFL, IL&RL, testery wytrzymałości na rozciąganie, testery odporności na zgniatanie, testery mierników mocy, testery światła
- Akceptowano markę OEM
- Udział w wystawach światowych: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kontrola jakości
- Kontrola przychodzącego surowca przed produkcją
- Pełna kontrola po każdym indywidualnym procesie
- Kompleksowe kontrole półproduktów w produkcji
- Dokończ kontrolę gotowego produktu przed pakowaniem
- Kontrole na miejscu przed wysyłką
Informacje o dostawie
- Próbki: 1-3 dni robocze
- Zlecenie produkcji masowej: 3-7 dni roboczych
- Opakowanie: Plastikowa torba, karton i paleta dostępne na życzenie
Często zadawane pytania
P1: Jak mogę uzyskać katalog i cennik?
A1: Podaj swój adres e-mail lub dane kontaktowe za pośrednictwem naszej strony internetowej, aby uzyskać katalog i ceny.
P2: Czy mogę negocjować ceny?
Odpowiedź 2: Tak, uwzględniamy zniżki w przypadku wielu ładunków kontenerowych towarów mieszanych.
P3: Ile będą wynosić opłaty za wysyłkę?
A3: Opłaty za wysyłkę zależą od wielkości i metody przesyłki. Na życzenie udostępniamy wyceny.
P4: Czy mogę Cię odwiedzić?
A4: Tak, nasza fabryka znajduje się w Shenzhen w Chinach. Prosimy o kontakt w celu ustalenia terminu spotkania.
P5: Co się stanie, jeśli wystąpią problemy z jakością, gdy otrzymamy towar?
A5: Jeśli pojawią się problemy z jakością, prześlij zdjęcia w celach informacyjnych. Nasz dział kontroli jakości zbada i dostarczy rozwiązania przy wdrażaniu przyszłych ulepszeń jakości.
P6: Jakie są warunki pakowania?
A6: Standardowe opakowanie obejmuje blister i kartony. Dostępne opakowania dostosowane do wymagań klienta.
P7: Jakie są warunki płatności?
A7: T/T 30% depozytu, 70% salda przed dostawą. Przed dokonaniem płatności końcowej udostępniamy zdjęcia produktów i opakowań.
P8: Jakie są warunki dostawy?
A8: dostępne EXW, FOB, CFR, CIF, DDU.
P9: A co z czasem dostawy?
A9: Zwykle 5-7 dni roboczych po otrzymaniu zaliczki. Konkretny termin zależy od pozycji i ilości zamówienia.
P10: Czy możesz produkować według próbek?
A10: Tak, możemy produkować na podstawie Twoich próbek lub rysunków technicznych.
Jeżeli są Państwo zainteresowani naszymi produktami lub mają Państwo pytania, zapraszamy do kontaktu z nami w każdej chwili!
