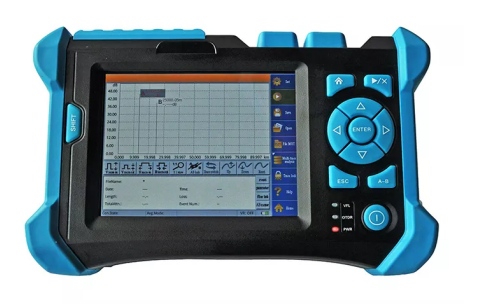

Optyczny odblaskoźnik przestrzeni czasowej. Sprzęt do testowania OTDR. Mocna wydajność, łatwiejsza obsługa i efektywna praca.
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny, Shenzhen |
| Nazwa handlowa: | DF/OEM/Nuetral |
| Orzecznictwo: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numer modelu: | Reflektometr optyczny w zakresie czasu |
Zapłata:
| Minimalne zamówienie: | Zbywalny |
|---|---|
| Cena: | negotiable denpend on QTY |
| Szczegóły pakowania: | Pudełko blistrowe + karton |
| Czas dostawy: | 5-9 dni roboczych zależy od ILOŚCI |
| Zasady płatności: | Western Union,T/T,/Paypal |
| Możliwość Supply: | 1000 sztuk/dzień |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Reflektometr optyczny w dziedzinie czasu | Sprzęt do testowania OTDR | Duża wydajność i łatwiejsza o | Długość fali: | 850/1300 1310/1550 1310/1490/1550 1625 |
|---|---|---|---|
| Interfejs optyczny: | FC/UPC (do wyboru PC i APC) | Interfejs danych: | Interfejs USB, interfejs karty SD |
| Port komunikacyjny: | Usb | Maksymalna odległość testowania: | 3KM |
| Temperatura pracy (℃): | -10～+50°C | Wymiary (wys. x szer. x gł.): | 150 x 235 x 66 mm |
| Waga: | 1,5 kg | Marka włókien: | Corning, YOFC, OFS, Draka |
| Podkreślić: | Sprzęt do testowania OTDR z gwarancją,Optyczny reflektometr czasowy do światłowodów,Tester OTDR o dużej wydajności |
||
opis produktu
Optyczny odblaskozbiornik czasoprzestrzenny (OTDR) jest kluczowym instrumentem służącym do charakterystyki i testowania włókien optycznych, pomagającym w identyfikacji usterek, pomiarów strat,i zapewnić integralność sieci światłowodowych.
Optyczny reflektometr dziedziny czasu
Wykorzystuje się do pomiarów "przewodników" i "przewodników" w celu określenia "przewodników".

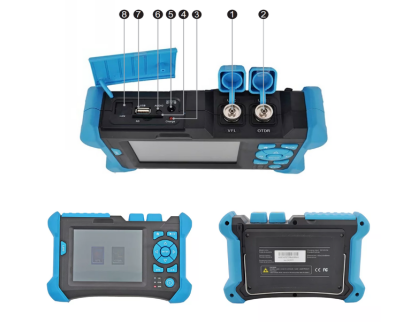

Aplikacje reflektometru optycznego dziedziny czasu
- Interfejs optyczny 1/VFL
- Interfejs optyczny 2/OTDR
- Wskaźnik ładowania
- Interfejs karty SD
- Interfejs adaptera zasilania
- Interfejs słuchawkowy
- Interfejs USB
- Interfejs Ethernet
Optyczne cechy odblaskoometru w zakresie czasu
- Duży ekran dotykowy z klawiszami skrótów dla łatwej obsługi
- Bateria litowa polimerowa o dużej pojemności z wydłużonym czasem pracy
- Inteligentne testowanie z prostą obsługą i potężną funkcjonalnością
- Karta pamięci + nośniki karty SD o dużej pojemności przechowywania śladów
- Zdolny do spełnienia wymogów badań FTTx
- Dostępne wiele opcji długości fali
- Konstrukcja solidnej obudowy z odpornością na kurz i wstrząsy
Specyfikacje techniczne
| Długość fali (nm) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625 |
|---|---|---|---|---|
| Zakres dynamiczny ((dB) | 21/19 | 32/30 | 32/30/30 | 344, 365 |
| Szerokość impulsu (ns) | 5,20,40,80,160,320,640,1280 | 5,10,20,40,80,160,320,640,1280,2560,5120,10240,20480 | ||
| Strefa ślepa dla zdarzeń | 10 | ≤ 1.8 | ||
| Ślepa strefa osłabienia (m) | 20 | ≤ 10 | ||
| Wyświetlacz | 5Ekran dotykowy LCD o pojemności 0,6" | |||
| Liniowość (dB/dB) | ± 0.05 | |||
| Próg strat (dB) | 0.05 | |||
| Wskaźnik rozdzielczości strat (dB) | 0.01 | |||
| Wskaźnik rozdzielczości próbki ((m) | 0.125 do 8 | |||
| Punkt pobierania próbek | 32K | |||
| Niepewność odległości (m) | ± ((1 m + 5 x 10 x odległość + odstęp próbkowania) | |||
| Odległość zasięgu (km) | 0.3 do 180 | |||
| Typowy czas odświeżania w czasie rzeczywistym | 0.2 | |||
| Pojemność pamięci śladowej | Karta SD (4G), > 10000 sztuk | |||
| Czas trwania pomiaru | Definicja przez użytkownika; można wybrać 5sec, 10sec, 15sec, 30sec, 1min, 2min i 3min | |||
Ogólne specyfikacje
| Wymiar (H x W x D) | 150 x 235 x 66 mm |
|---|---|
| Waga | 1.5 kg |
| Temperatura | Temperatura pracy od -10°C do 50°C Temperatura pamięci -40°C do 70°C |
| Względna wilgotność | 0-95% (nie kondensacja) |
| Zasilanie | Akumulator litowy; ciągły czas pracy ≥ 8 godzin |
Kategoria interfejsu
| Interfejs optyczny | FC/UPC (PC i APC mogą być wybrane) |
|---|---|
| Interfejs danych | Interfejs USB, interfejs karty SD |
Widoczna orientacja awarii VFL
| Długość fali | 650 nm |
|---|---|
| Moc wyjściowa (dBm) | ≥ -3 |
| Maksymalna odległość badania | 3 km |
Zdolności liczników OTDR
- Automatyczny tryb pomiaru: automatyczne ustawianie parametrów, zapisywanie danych śladowych i analiza
- Tryb pomiaru wielofalowego: analiza osłabienia włókien w różnych długościach fali
- Funkcja utrzymywania śladów: porównanie śladów na tym samym ekranie dla instalacji wielojadrowych światłowodowych
- Funkcja analizy wielofalowej: porównanie i analiza plików śladowych
- Badania FTTx online z identyfikacją splittera i końca włókna
- Bateria litowo-jonowa o dużej pojemności z czasem gotowości powyżej 8 godzin
- Format pliku Bellcore (.sor) z przechowywaniem ponad 10 000 śladów
- Wykrywanie światła komunikacyjnego w celu ochrony urządzeń
- Wykrycie stanu połączenia do monitorowania stanu przyrządów
- Elastyczne przełączanie między trybami pomiaru w czasie rzeczywistym a trybami pomiaru średniego
Oprogramowanie OTDR Traces Manager
- Możliwości masowej modyfikacji i druku seryjnego
- Zastosowalne generowanie sprawozdań z badań
- Wielokrotne tryby drukowania: pojedyncza strona, pojedynczy ślad, partia, wielokrotny ślad, wielokrotna fala
- Personalizowane opcje druku i ustawienia stron
- Porównanie różnic w kształcie fali do analizy zmian parametrów

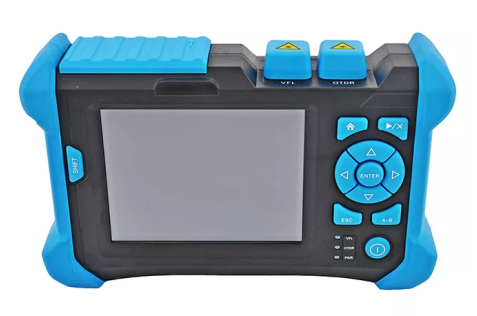

Reflektometr optyczny w zakresie czasu
