Miernik mocy optycznej PON | Dla sieci GPON/EPON i XGPON/XGSPON
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny, Shenzhen |
| Nazwa handlowa: | DF/OEM/Nuetral |
| Orzecznictwo: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numer modelu: | Miernik mocy optycznej PON |
Zapłata:
| Minimalne zamówienie: | Zbywalny |
|---|---|
| Cena: | negotiable denpend on QTY |
| Szczegóły pakowania: | Pudełko blistrowe + karton |
| Czas dostawy: | 5-9 dni roboczych zależy od ILOŚCI |
| Zasady płatności: | Western Union,T/T,MoneyGram/Paypal |
| Możliwość Supply: | 1000 sztuk/dzień |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Miernik mocy optycznej PON | Dla sieci GPON/EPON i XGPON/XGSPON | Strefa przejścia (nm): | 1470 nm ~ 1505 nm |
|---|---|---|---|
| Tworzywo: | -40dBm～+10dBm | Izolacja @ 1490/1550 (dB): | >40dB |
| Typ złącza Złącze optyczne: | Uniwersalny adapter FC/SC/ST wymienny/2,5 | Typ włókna: | SM 9/125um |
| Temperatura pracy (℃): | -10℃～60℃ | Waga: | 425g |
| Marka włókien: | Corning, YOFC, OFS, Draka | ||
| Podkreślić: | Miernik mocy optycznej PON dla sieci GPON,miernik mocy optycznej EPON z gwarancją,narzędzie światłowodowe sieci XGSPON |
||
opis produktu

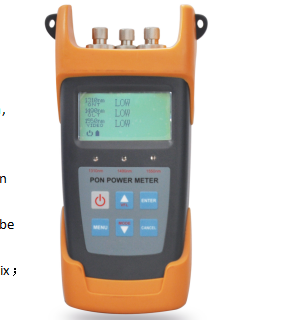

PON - licznik mocy optycznej dla sieci GPON/EPON i XGPON/XGSPON
Miernik mocy optycznej 10G XGS PON może mierzyć wartości mocy sygnałów łącza w górę i w dół w sieciach GPON/EPON i XGPON/XGSPON,oraz mierzyć długość fali mocy sygnału łącza w dół w 1490/1550/1577 nm.
Przegląd produktu
Przeznaczony do zastosowań i konserwacji FTTx, ten licznik mocy jednocześnie testuje i szacuje sygnały głosowe, danych i wideo.Jest to niezbędne narzędzie do budowy i utrzymania projektów PON.
Wnioski
- Wykorzystanie jako kabel OTDR do uruchamiania/odbierania
- Utrata połączenia testowego z OTDR
- Mierzyć utratę wstawienia i odbicie złączy końcowych bliskich/dalekich
- Tłumienie impulsu do pierwszego odbicia na początku światła
Kluczowe cechy
- Jednoczesne pomiar i wyświetlenie sygnałów głosowych, danych i wideo na BPON/EPON/GPON
- Jednoczesne pomiary dla wszystkich trzech długości fal (1490 nm, 1550 nm, 1310 nm)
- Pomiar trybu burst 1310 nm w górnej części rzeki
- Połączenie oprogramowania PC do ustawiania progu, przesyłania danych i kalibracji długości fali
- Port komunikacyjny USB do przesyłania danych na komputer
- Przechowuje 1000 elementów pomiarowych w urządzeniu lub komputerze
- Miernik mocy optycznej i VFL z jednym portem (model 3213A)
- Opcjonalny wyświetlacz języka chińskiego/angielskiego
- 10 różnych zestawów prógów z diodami oświetleniowymi stanu (przejście, ostrzeżenie, niepowodzenie)
- 10-minutowa funkcja automatycznego wyłączenia (aktywująca/deaktywująca)
- Ergonomiczna konstrukcja klucza o wysokiej wrażliwości
- Kompaktny, lekki projekt
- Wiele modeli dostępnych dla różnych funkcji
Specyfikacje techniczne
Moduł PON
| Parametry | Specyfikacja |
|---|---|
| 1310 Pomiar w górnym zakresie | |
| Strefa przepuszczalności (nm) | 1260nm ≈ 1360nm |
| Zakres pomiaru (dBm) | -40 dBm+10 dBm |
| Moc wyjściowa (max) | 15 dBm |
| Wskaźnik izolacji @1490/1550 (dB) | > 40 dB |
| Błąd pomiaru trybu wybuchu | < ± 0,5 dB |
| 1490 Pomiary w dół | |
| Strefa przepuszczalności (nm) | 1470nm ≈ 1505nm |
| Zakres pomiaru (dBm) | -40 dBm+10 dBm |
| Moc wyjściowa (max) | 15 dBm |
| Izolacja @1310/1550 (dB) | > 40 dB |
| 1550 Pomiar w dół | |
| Strefa przepuszczalności (nm) | 1535nm ≈ 1570nm |
| Zakres pomiaru (dBm) | -40 dBm+10 dBm |
| Moc wyjściowa (max) | 25 dBm |
| Izolacja @1310/1490nm | > 40 dB |
| Dokładność pomiaru | |
| Niepewność naturalna (dB) | ±0,5 dB |
| Liniowość (dB) | ± 0,1 dB |
| Utrata wstawiania przez przejście (dB) | < 1,5 dB |
| Informacje ogólne | |
| Rodzaj detektora | InGaAs |
| Złącze optyczne | FC/SC/ST Wymienny/2,5 uniwersalny adapter |
| Rodzaj włókna | SM 9/125um |
| Jednostka pomiarowa | dB/dBm/xW |
| Rozdzielczość (dB) | 00,01 dB |
| Napięcie operacyjne (V) | Prąd stały 3,3 V ∼5,5 V |
| Zasilanie | 3pc 1,5V bateria |
| Czas ciągłej pracy (h) | PON: 90h OPM: 100h VFL: 50h |
| Temperatura działania (°C) | -10°C-60°C |
| Temperatura przechowywania (°C) | -25°C ∼70°C |
| Masę (kg) | 425 g |
Uwaga: czas pracy baterii jest dla wszystkich przyrządów, które nie włączają światła tylnego, jeśli włączenie światła tylnego skróci czas pracy.
Normalny moduł licznika mocy optycznej
| Parametry | Specyfikacja |
|---|---|
| Dokładność pomiaru | |
| Niepewność naturalna (dB) | ±0,5 dB |
| Liniowość (dB) | ± 0,1 dB |
| Zakres pomiaru (dBm) | -70 dBm+6 dBm |
| Informacje ogólne | |
| Jednostka pomiarowa | dB/dBm |
| Rozdzielczość (dB) | 00,01 dB |
| Długość fali kalibracyjnej (nm) | 1310/1490/1550/1625 |
| Rodzaj detektora | InGaAs |
| Złącze optyczne | FC/SC/ST Wymienny/2,5 uniwersalny adapter |
Moduł VFL
| Parametry | Specyfikacja |
|---|---|
| Moc wyjściowa | > 0,5 mW |
| Długość fali | 650 nm |
| Złącze optyczne | FC/SC/ST Wymienny/2,5 uniwersalny adapter |
| Rodzaj włókna | SM/MM |
Standardowy pakiet
| Pozycja | Opis | Ilość |
|---|---|---|
| 1 | Tester PON | 1 jednostka |
| 2 | Podręcznik | 1 proc. |
| 3 | Kabel USB | 1 proc. |
| 4 | Oprogramowanie CD | 1 proc. |
| 5 | 1.5V bateria AA | 3 proc. |
Dlaczego wybrać TAKFLY?
- 26+ lat doświadczenia w produkcji produktów z włókna optycznego
- 450+ pracowników montażowych z ponad 3-letnim doświadczeniem
- 10+ inżynierów badawczo-rozwojowych dedykowanych innowacjom
- 16 Niemcy przywieźły maszyny do wtrysku i 16 linii produkcyjnych
- 30+ maszyn badawczych, w tym instrumenty badawcze OTDR, 3D, VFL, IL&RL
- Akceptacja marki OEM
- Globalne uczestnictwo w wystawach: OFC, ECOC, CommunicAsia i wiele innych
Kontrola jakości
- Kontrola surowca przed produkcją
- Pełna inspekcja po każdym indywidualnym procesie.
- Kompleksowe kontrole półprodukcji
- Kompletna kontrola gotowego produktu przed pakowaniem
- Kontrole na miejscu przed wysyłką w celu zapewnienia jakości
Informacje dotyczące dostawy
Próbki:1-3 dni robocze
Zamówienie masowej produkcji:3-7 dni roboczych
Opakowanie:Plastikowe worki, kartony i palety dostępne na żądanie
Częste pytania
P1: Jak mogę uzyskać katalog i cenę?
A1: Proszę podać swój adres e-mail lub dane kontaktowe za pośrednictwem naszej strony internetowej w celu uzyskania informacji o katalogu i cenach.
P2: Czy mogę wynegocjować ceny?
A2: Tak, bierzemy pod uwagę zniżki w przypadku wielu ładunków kontenerowych towarów mieszanych.
P3: Ile będą kosztować koszty wysyłki?
A3: Opłaty za wysyłkę zależą od wielkości i sposobu wysyłki.
P4: Mogę cię odwiedzić?
A4: Tak, nasza fabryka znajduje się w Shenzhen w Chinach.
Q5: Co jeśli pojawi się problem jakości, gdy otrzymamy towary?
A5: Jeśli pojawią się problemy z jakością, proszę dostarczyć zdjęcia do naszej referencji. Nasz dział QC zbada i dostarczy rozwiązania podczas wdrażania przyszłych ulepszeń jakości.
P6: Jakie są warunki pakowania?
A6: Standardowe opakowanie obejmuje pudełko blisterowe i kartony. Dostępne opakowanie dostosowane do wymagań klienta.
P7: Jakie są warunki płatności?
A7: T/T 30% depozyt, 70% saldo przed dostawą.
P8: Jakie są warunki dostawy?
A8: EXW, FOB, CFR, CIF, DDU dostępne.
P9: Co z czasem dostawy?
A9: Ogólnie 5-7 dni roboczych po otrzymaniu płatności zaliczkowej.
P10: Czy można produkować według próbek?
A10: Tak, możemy produkować na podstawie próbek lub rysunków technicznych.
Jeśli jesteś zainteresowany naszymi produktami lub masz jakiekolwiek pytania, możesz skontaktować się z nami w dowolnym momencie!
