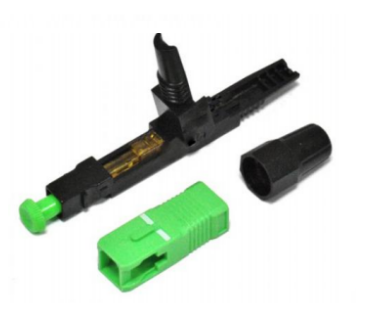

Mechaniczne złącze światłowodowe FTTH do montażu na miejscu TK-FC-SCA-B001 do systemu telekomunikacyjnego
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny, Shenzhen |
| Nazwa handlowa: | DF/OEM/Nuetral |
| Orzecznictwo: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numer modelu: | TK-FC-SCA-B001 |
Zapłata:
| Minimalne zamówienie: | Zbywalny |
|---|---|
| Cena: | negotiable denpend on QTY |
| Szczegóły pakowania: | Pudełko blistrowe + karton |
| Czas dostawy: | 5-9 dni roboczych zależy od ILOŚCI |
| Zasady płatności: | Western Union,T/T,/Paypal |
| Możliwość Supply: | 1000 sztuk/dzień |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Mechaniczne złącze światłowodowe FTTH do montażu na miejscu TK-FC-SCA-B001 do systemu telekomunikacy | Dotyczy: | Kabel upuszczający. Kabel wewnętrzny |
|---|---|---|---|
| Tryb światłowodowy: | tryb pojedynczy lub tryb wielomodowy | Typ włókna: | G.652D, G.657A1 |
| Kabel światłowodowy: | Kabel optyczny w izolacji gumowej 3,0*2,0 mm Kabel optyczny w izolacji ∅3,0/∅2,0 /∅0,9 | Utrata wtrąceniowa: | ≤0,35db |
| Strata zwrotu: | UPC≥45dB, APC≥55dB | Wytrzymałość na rozciąganie: | ≥40 N |
| Temperatura pracy: | -40°C~+85°C | Marka włókien: | Corning, YOFC, OFS, Draka |
| Podkreślić: | Złącze FTTH mechaniczne światłowodowe,łącznik światłowodowy zmontowany w terenie,łącznik światłowodowy do telekomunikacji |
||
opis produktu
Mechaniczne złącze światłowodowe FTTH do montażu na miejscu TK-FC-SCA-B001
Mechaniczne złącze światłowodowe do montażu na miejscu (FMC) TAKFLY upraszcza połączenia światłowodowe bez konieczności stosowania sprzętu do spajania. To złącze do szybkiego montażu wymaga jedynie standardowych narzędzi do przygotowania włókien: ściągacza izolacji i przecinaka do włókien.
Aplikacje
- Połączenia biurkowe w środowisku LAN
- Infrastruktura optycznej sieci dostępowej
- Aplikacje światłowodowe do abonenta (FTTX).
- Panele krosowe i ramki dystrybucyjne
- Bezpośrednie zakończenie sprzętu
- Wdrożenia sieci FTTx
- Rekonstrukcja okablowania pomieszczenia sprzętu optycznego
- Transformacja pokoju danych
Kluczowe funkcje
- Fabrycznie zainstalowany króciec światłowodowy do natychmiastowego użycia
- Nie wymaga stosowania żywicy epoksydowej ani polerowania
- Szybkie i łatwe zakończenie światłowodu terenowego
- Eliminuje nadmierną długość kabla i przechowywanie złączy typu pigtail
- Ekonomiczne rozwiązanie instalacyjne
- Niska strata wtrąceniowa i utrata odbicia zwrotnego
- Niezwykle łatwy proces obsługi
- Krótki czas działania - około 15 sekund
Charakterystyka optyczna
| Kategoria | Specyfikacja |
|---|---|
| Dotyczy | Kabel upuszczający, kabel wewnętrzny |
| Tryb światłowodowy | Tryb pojedynczy lub tryb Multi |
| Typ włókna | G.652D, G.657A1 |
| Kabel światłowodowy | Kabel optyczny w izolacji gumowej 3,0*2,0 mm Kabel optyczny w izolacji ∅3,0/∅2,0 /∅0,9 |
| Średnica włókna | 0,125 mm |
| Siła utrzymuje typ kabla 2 x 3 mm | ≥ 40 N, strata ≤ 0,4 dB (przykładowa długość kabla: 22 - 28 cm, czas testu: 2 minuty) |
| Zamek światłowodowy | Zamek utrzymuje niezawodność światłowodu, wytrzymuje siłę zawieszenia ≥ 3,8 N, zmiany tłumienia ≤ 0,2 dB |
| Robocza długość fali | 1310 nm, 1490 nm, 1550 nm |
| Czas operacji | Około 50 (bez cięcia włókien) |
| Utrata wtrąceniowa | ≤0,35 dB |
| Tłumienność wtrąceniowa Typowa wartość | 0,3 dB |
| Strata zwrotu | UPC≥45 dB, APC≥55 dB |
| Siła mocowania nagiego włókna | ≥3 N |
| Wytrzymałość na rozciąganie | ≥40 N |
| Wielokrotnego użytku | ≥10 razy |
| Temperatura pracy | -40℃ do +85℃ |
| Wytrzymałość na rozciąganie online (20N) | ΔIL≤0,3 dB |
| Trwałość mechaniczna (500 razy) | ΔIL≤0,3 dB |
| Test upadku (wysokość 4 m, 3 razy) | ΔIL≤0,3 dB |
Wydajność środowiskowa
| Stan | Odmiana IL | Odmiana RL | Wygląd |
|---|---|---|---|
| Wysoka TEMP (110℃, 200H) | ≤0,5 | ≤5 | Brak uszkodzeń mechanicznych |
| Niska TEMP (-40℃, 200H) | ≤0,5 | ≤5 | Brak uszkodzeń mechanicznych |
| TEMP Cykliczna (-40 ~ 85 ℃, 100 cykli) | ≤0,5 | ≤5 | Brak uszkodzeń mechanicznych |
| SZYBKOŚĆ (110℃, 90% wilgotności względnej, 200 godz.) | ≤0,5 | ≤5 | Brak uszkodzeń mechanicznych |
| Zanurzenie (25℃, 200H) | ≤0,5 | ≤5 | Brak uszkodzeń mechanicznych |
| Mgła solna (5% Nacl, 35℃, 200H) | ≤0,5 | ≤5 | Brak uszkodzeń mechanicznych |
Wydajność mechaniczna
| Stan | Odmiana IL | Odmiana RL | Wygląd |
|---|---|---|---|
| Uderzenie (wysokość 4 m, 3 cykle) | ≤0,5 | ≤5 | Brak uszkodzeń mechanicznych |
| Wibracje (10-50 Hz, 30 min każda osiowo) | ≤0,5 | ≤5 | Brak uszkodzeń mechanicznych |
| Skrętne (15N, 200 razy) | ≤0,5 | ≤5 | Brak uszkodzeń mechanicznych |
| Rozciąganie (50N, 1 minuta) | ≤0,5 | ≤5 | Brak uszkodzeń mechanicznych |
Informacje o opakowaniu
| Rozmiar (CM) | 14,6*7,6*1,6 |
|---|---|
| ILOŚĆ (szt./opakowanie) | 10 |
| NW (kg/szt.) | 0,0031 |
| NW (kg/opakowanie) | 0,0465 |
| GW (kg/pudełko) | 0,031 |
Pakowanie prezentów
| Rozmiar (CM) | 15,8*14,5*9,5 |
|---|---|
| ILOŚĆ (pudełko typu blister/pudełko upominkowe) | 10 |
| NW (kg/opakowanie) | 0,55 |
| GW (kg/pudełko) | 0,52 |
Opakowanie zewnętrzne
| Rozmiar (CM) | 46*46*32,5 |
|---|---|
| ILOŚĆ (pudełko upominkowe/pudełko) | 30 |
| ILOŚĆ (szt./opakowanie) | 3000 |
| NW (kg/opakowanie) | 15,5 |
| GW (kg/pudełko) | 16,5 |
Obraz produktu
Dlaczego warto wybrać TAKFLY?
- Ponad 26 lat doświadczenia w produkcji produktów światłowodowych
- Ponad 450 pracowników montażowych z ponad 3-letnim doświadczeniem
- Ponad 10 inżynierów ds. badań i rozwoju zajmujących się innowacjami
- 16 Niemiec importowało wtryskarki i 16 linii produkcyjnych
- Ponad 30 maszyn testujących: przyrządy testowe OTDR, 3D, VFL, IL&RL, testery wytrzymałości na rozciąganie, testery odporności na zgniatanie, testery mierników mocy, testery światła
- Akceptowano markę OEM
- Udział w wystawach światowych: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kontrola jakości
- Kontrola przychodzącego surowca przed produkcją
- Pełna kontrola po każdym indywidualnym procesie
- Kompleksowe kontrole półproduktów w produkcji
- Dokończ kontrolę gotowego produktu przed pakowaniem
- Kontrole na miejscu przed wysyłką w celu zapewnienia jakości
Informacje o dostawie
Próbki: 1-3 dni robocze
Zlecenie produkcji masowej: 3-7 dni roboczych
Opakowanie: Plastikowa torba, karton i paleta dostępne na życzenie
Często zadawane pytania
P1: Jak mogę uzyskać katalog i cennik?
A1: Podaj swój adres e-mail lub dane kontaktowe za pośrednictwem naszej strony internetowej, aby uzyskać katalog i ceny.
P2: Czy mogę negocjować ceny?
Odpowiedź 2: Tak, uwzględniamy zniżki w przypadku wielu ładunków kontenerowych towarów mieszanych.
P3: Ile będą wynosić opłaty za wysyłkę?
A3: Opłaty za wysyłkę zależą od wielkości i metody przesyłki. Na życzenie udostępniamy wyceny.
P4: Czy mogę Cię odwiedzić?
A4: Tak, nasza fabryka znajduje się w Shenzhen w Chinach. Prosimy o kontakt w celu ustalenia terminu spotkania.
P5: Co się stanie, jeśli wystąpią problemy z jakością, gdy otrzymamy towar?
A5: Jeśli pojawią się problemy z jakością, prześlij zdjęcia w celach informacyjnych. Nasz dział kontroli jakości zbada i dostarczy rozwiązania przy wdrażaniu przyszłych ulepszeń jakości.
P6: Jakie są warunki pakowania?
A6: Standardowe opakowanie obejmuje blister i kartony. Dostępne opakowania dostosowane do wymagań klienta.
P7: Jakie są warunki płatności?
A7: T/T 30% depozytu, 70% salda przed dostawą. Przed dokonaniem płatności końcowej udostępniamy zdjęcia produktów i opakowań.
P8: Jakie są warunki dostawy?
A8: dostępne EXW, FOB, CFR, CIF, DDU.
P9: A co z czasem dostawy?
A9: Zwykle 5-7 dni roboczych po otrzymaniu zaliczki. Konkretny termin zależy od pozycji i ilości zamówienia.
P10: Czy możesz produkować według próbek?
A10: Tak, możemy produkować na podstawie Twoich próbek lub rysunków technicznych.
