Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny, Shenzhen |
| Nazwa handlowa: | DF/OEM/Nuetral |
| Orzecznictwo: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numer modelu: | Nowo zaprojektowany panel krosowy MPO o dużej gęstości i montaż w stojaku | Zespoły kabli MPO | Do r |
Zapłata:
| Minimalne zamówienie: | Zbywalny |
|---|---|
| Cena: | negotiable denpend on QTY |
| Szczegóły pakowania: | Pudełko blistrowe + karton |
| Czas dostawy: | 5-9 dni roboczych zależy od ILOŚCI |
| Zasady płatności: | Western Union,T/T,MoneyGram/Paypal |
| Możliwość Supply: | 1000 sztuk/dzień |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Nowo zaprojektowany panel krosowy MPO o dużej gęstości i montaż w stojaku | Zespoły kabli MPO | Do r | Typ powierzchni końcowej: | UPC i APC; PC i APC |
|---|---|---|---|
| Typ włókna: | SM（G652, G655, G657）；MM（OM1-OM5） | Średnica kabla: | 2.0, 3.0 lub dostosowane (simpleks/dupleks) |
| Utrata wtrąceniowa: | ≤ 0,3dB | Strata zwrotu: | UPC SM≥50dB, APC SM≥ 60 dB, PC MM ≥ 35 dB |
| Powtarzalność: | ≤ 0,1 | Długość fali: | SM:1310/1550 MM:850/1300 |
| Temperatura pracy: | -20 ℃ ~ 70 ℃ | Temperatura przechowywania: | -40 ℃ ~ 80 ℃ |
| Zewnętrzny materiał osłony: | PCV, LSZH | Promień gięcia (statyczny/dynamiczny): | 10dni/20dni |
| Długość: | Dostosowane | Marka włókien: | Corning, YOFC, OFS, Draka |
| Podkreślić: | Płytka MPO o wysokiej gęstości,zestawy kabli MPO do montażu w szafie rack,rozwiązanie MPO dla sieci światłowodowych |
||
opis produktu
Wysokiej gęstości panel krosowy MPO i montowany w szafie
Nowo zaprojektowany, wysokiej gęstości, montowany w szafie rack 1U-19 cali panel krosowy MPO/MTP, przeznaczony do zastosowań w dużych centrach danych, instalacjach MDF, obszarach okablowania IDF, połączeniach szkieletowych światłowodowych, zarządzaniu jednostkami dystrybucji światłowodów i innych zintegrowanych środowiskach światłowodowych o wysokiej gęstości.

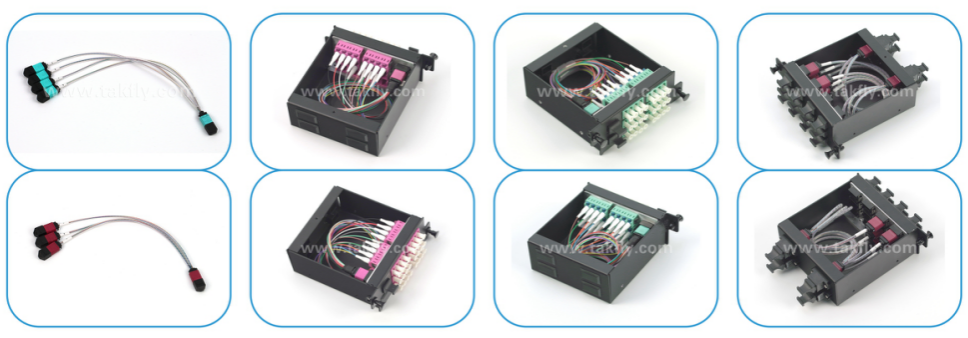

Ten 1U 19-calowy panel krosowy MPO/MTP mieści 4 wstępnie połączone moduły kasetowe, z maksymalną pojemnością 1152 rdzeni dla interfejsu MPO lub 96 rdzeni dla interfejsu LC. Każde niezależne, wstępnie zakończone pudełko modułowe jest umieszczane w ramie dystrybucji światłowodów, aby skompletować cały panel krosowy.
Zastosowania
- Systemy okablowania światłowodowego o dużej gęstości między budynkami
- Połączenia między aktywnym sprzętem optycznym w okablowaniu LAN
- Stacje bazowe telekomunikacyjne
- Pomieszczenia centrów danych w obszarach przemysłowych
- Pomieszczenia centrów danych w budynkach komercyjnych
- Systemy CATV
- Sieci LAN
- Sieci WAN
- Wdrożenia FTTX
Kluczowe cechy
- Instalowany w szafach rack 19-calowych do scentralizowanego zarządzania modułami kasetowymi
- Konstrukcja 1U o wysokiej gęstości z pojemnością na 1152 włókna (MPO) lub 96 włókien (LC)
- Port wejściowy dostępny na panelu przednim lub tylnym, port wyjściowy na panelu przednim
- Dostępne złącza MPO/MTP męskie lub żeńskie z precyzyjnym pozycjonowaniem PIN i adaptera
- Konstrukcja modułowa z wtykową strukturą blokującą i wyraźnym oznaczeniem sekwencji linii
- Wysokiej jakości materiał ze stopu aluminium z elektrostatyczną powłoką powierzchniową
- Kompaktowa, lekka, odporna na uderzenia, trudnopalna i odporna na korozję konstrukcja
Schematy konfiguracji
Konfiguracja Model A1
| Pojemność kasety LGX | LGX | Pojemność całkowita | Typ złącza | Rozmiar | Zastosowanie |
|---|---|---|---|---|---|
| R: 72F MPO×4 szt. T: 24F MPO×12 szt. =288F |
4 | 1152F | MPO×16×4 | 1U | 1 kaseta A1 LGX łączy się z 12 kasetami C3 LGX |
Konfiguracja Model A2
| Pojemność kasety LGX | LGX | Pojemność całkowita | Typ złącza | Rozmiar | Zastosowanie |
|---|---|---|---|---|---|
| R: 72F MPO×4 szt. T: 48F MPO×6 szt.=288F |
4 | 1152F | MPO×10×4 | 1U | 1 kaseta A2 LGX łączy się z 3 kasetami C1 LGX |
Konfiguracja Model B1
| Pojemność kasety LGX | LGX | Pojemność całkowita | Typ złącza | Rozmiar | Zastosowanie |
|---|---|---|---|---|---|
| R: 72F MPO×1 szt. T: 16F MPO×3 szt. + 24F MPO×1 szt.=72F |
4 | 288F | MPO×5×4 | 1U | Łączy się z urządzeniami transmisyjnymi 400G i kasetami C3 LGX |
Specyfikacje techniczne
| Parametr | Specyfikacja |
|---|---|
| Typ światłowodu | SM (G652, G655, G657); MM (OM1-OM5) |
| Złącze | MPO/MTP męskie/żeńskie, LC |
| Średnica kabla | Mini okrągły: maks. 4,5 mm; Taśma: maks. 3,0×5,0 mm; 0,9/0,6 |
| Strata wtrąceniowa | Standardowa: ≤0,35/0,7dB; Niska strata: ≤0,2/0,35dB; LC: ≤0,3dB |
| Strata powrotna | APC SM: 60dB; PC MM: 20dB; UPC SM: 40dB |
| Długość fali testowej | SM: 1310/1550nm; MM: 850/1300nm |
| Wymiary | Pudełko modułowe: 93×100×39mm; Obudowa maszyny: 482×200×44,2mm |
| Materiał | Aluminium |
Informacje o opakowaniu
| Waga | Rozmiar pudełka wewnętrznego | Wymiary pudełka zewnętrznego | Waga na karton |
|---|---|---|---|
| 1,5 kg | 500×280×80mm | 510×300×420mm | 11 kg |
Dlaczego wybrać TAKFLY?
Profesjonalna produkcja
- Ponad 26 lat doświadczenia w produkcji produktów światłowodowych
- Ponad 450 pracowników montażowych z ponad 3-letnim doświadczeniem
- 10+ inżynierów R&D
- 16 niemieckich wtryskarek i linii produkcyjnych
- Ponad 30 maszyn testujących, w tym OTDR, 3D, VFL, przyrządy do testowania IL&RL
- Dostępne znakowanie OEM
- Udział w globalnych wystawach
Kontrola jakości
- Inspekcja przychodzącego surowca
- Pełna inspekcja po każdym procesie produkcyjnym
- Kontrole jakości w połowie produkcji
- Inspekcja gotowego produktu przed pakowaniem
- Kontrole wyrywkowe przed wysyłką
Dostawa
- Próbki: 1-3 dni robocze
- Produkcja masowa: 3-7 dni roboczych
- Dostępne elastyczne opcje pakowania
