1*N Włókno optyczne 9/125 um PLC jednorzędnego trybu PLC płaskiej faly świetlnej Splitter obwodu
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny, Shenzhen |
| Nazwa handlowa: | DF/OEM/Nuetral |
| Orzecznictwo: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numer modelu: | Rozdzielacz obwodów planarnych PLC |
Zapłata:
| Minimalne zamówienie: | Zbywalny |
|---|---|
| Cena: | negotiable denpend on QTY |
| Szczegóły pakowania: | Pudełko blistrowe + karton |
| Czas dostawy: | 5-9 dni roboczych zależy od ILOŚCI |
| Zasady płatności: | Western Union,T/T,/Paypal |
| Możliwość Supply: | 1000 sztuk/dzień |
|
Szczegóły informacji |
|||
| Nazwa produktu: | 1*32 Światłowodowy planarny rozdzielacz obwodów fal świetlnych 9/125 um jednomodowy PLC | Robocza długość fali (nm): | 1260 ~ 1650 |
|---|---|---|---|
| Typ (1*N): | 1*2 1*4 1*8 1*16 1*32 1*64 | Maksymalna strata wtrąceniowa (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Min. Strata powrotu (dB): | 55 | Typ włókna: | ITU-T G657A1, G657A2 i G.652D |
| Maksymalna stabilność temperatury (dB): | 0.5 (typowy 0,3) | Temperatura robocza (℃): | -40 ~ +85 |
| Marka włókien: | Corning, YOFC, OFS, Draka | ||
| Podkreślić: | podzielnik PLC jednorzędowy,Włókno optyczne 9/125 um splitter,Płaszczyznowy obwód fal świetlnych Splitter |
||
opis produktu
1 × 32 Włókno optyczne 9/125 μm Jednorazowy rozdzielacz PLC
PLC (Planar Lightwave Circuit) Splitter to wysokowydajne urządzenie dystrybucyjne zasilania oparte na zintegrowanej technologii podłoża kwarcowego.Te pojedyncze rozdzielanie 1 × N i 2 × N równomiernie dzieli sygnały optyczne z jednego lub dwóch wejścia do wielu wyjściów, a także może działać odwrotnie, aby połączyć wiele sygnałów w jedno lub dwa włókna.
Wnioski
- Sieci telekomunikacyjne
- Systemy PON (pasywnej sieci optycznej)
- Wdrożenie FTTH (Włókna do domu)
- Systemy dystrybucji CATV
- Sieci transmisji wideo
Kluczowe cechy
- Zakres długości fali operacji szerokopasmowej
- Niska wydajność wprowadzania
- Minimalna strata zależna od polaryzacji (PDL)
- Kompaktny i oszczędny w przestrzeni projekt
- Doskonała jednolitość między kanałami
- Wysoka niezawodność i długoterminowa stabilność
Specyfikacje techniczne
| Parametry | Wartość |
|---|---|
| Długość fali roboczej (nm) | 1260 ~ 1650 |
| Rodzaj włókna | ITU-T G657A1, G657A2 i G.652D |
| Maksymalna stabilność temperatury (dB) | 0.5 (typowy 0,3) |
| Temperatura pracy (°C) | -40 ~ +85 |
| Temperatura przechowywania (°C) | -40 ~ +85 |
1×N Wydajność rozdzielacza
| Rodzaj | 1x2 | 1x4 | 1x8 | 1 x 16 | 1x32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Maksymalna strata wstawienia (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Maksymalna jednolitość (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maks. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2×N Wydajność rozdzielacza
| Rodzaj | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|
| Maksymalna strata wstawienia (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Maksymalna jednolitość (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Maks. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Uwaga: Wszystkie pomiary wykonywane są w temperaturze pokojowej, a złącza nie są wliczone.
Wymiary opakowania
1×N Opakowanie do rozdzielenia
| Rodzaj opakowania | 1x2 | 1x4 | 1x8 | 1 x 16 | 1x32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Wymagania w zakresie bezpieczeństwa | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50x7x4 | 60 × 7 × 4 | 60 × 12 × 4 |
| Wymagania w zakresie bezpieczeństwa | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80×20×6 | 100×40×6 |
| Moduł Plastikowa Pudełka (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140x115x18 |
2×N Opakowanie do rozdzielenia
| Rodzaj opakowania | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|
| Wymagania w zakresie bezpieczeństwa | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 80×12×4 |
| Wymagania w zakresie bezpieczeństwa | 70x7x4 | 70x7x4 | 70x7x4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Moduł Plastikowa Pudełka (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140x115x18 |

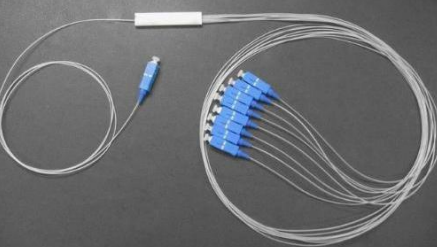

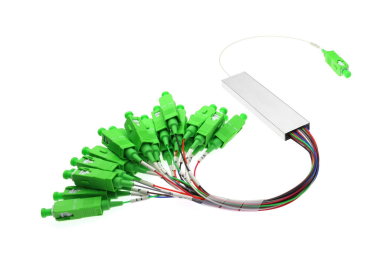

Obrazy produktów
Dlaczego wybrać TAKFLY?
- 26+ lat doświadczenia w produkcji włókna optycznego
- 450+ doświadczonych pracowników montażowych z ponad 3-letnim doświadczeniem
- 10+ specjalistów ds. badań i rozwoju, którzy napędzają innowacje
- 16 Maszyny i linie produkcyjne do wtrysków importowane z Niemiec
- 30+ zaawansowanych maszyn badawczych, w tym instrumenty OTDR, 3D, VFL, IL&RL
- Kompleksowy sprzęt do badania jakości: urządzenia do badania wytrzymałości na napięcie, urządzenia do badania odporności na rozdrapienie, urządzenia do badania mocy licznika, urządzenia do kontroli światła
- Akceptacja marki OEM
- Udział w światowej wystawie: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Proces kontroli jakości
- Kontrola materiału surowego przed produkcją
- Pełna inspekcja po każdym indywidualnym procesie.
- Kompleksowe kontrole półprodukcji
- Kompletna kontrola gotowego produktu przed pakowaniem
- Kontrole na miejscu przed wysyłką
Informacje dotyczące dostawy
- Próbki: 1-3 dni robocze
- Zamówienia na produkcję masową: 3-7 dni roboczych
- Opakowania: plastikowe worki, kartony i palety dostępne na żądanie
Częste pytania
P1: Jak mogę uzyskać katalog i cenę?
A1: Proszę podać swój adres e-mail lub dane kontaktowe za pośrednictwem naszej strony internetowej, aby otrzymać nasz katalog i cenę.
P2: Czy mogę wynegocjować ceny?
Odpowiedź 2: Tak, możemy rozważyć zniżki dla wielu kontenerów z towarami mieszanymi.
P3: Ile będą kosztować koszty wysyłki?
A3: Opłaty za wysyłkę zależą od wielkości przesyłki i sposobu wysyłki.
P4: Mogę cię odwiedzić?
A4: Oczywiście! Nasza fabryka znajduje się w Shenzhen w Chinach. Proszę skontaktować się z nami, aby umówić się na spotkanie.
Q5: Co jeśli pojawi się problem jakości, gdy otrzymamy towary?
A5: Jeśli wystąpią problemy z jakością podczas rozpakowywania, proszę zrobić zdjęcia dla naszej referencji.wraz z wdrażaniem poprawy jakości dla przyszłej produkcji.
P6: Jakie są warunki pakowania?
A6: Zazwyczaj pakujemy towary w pudełkach blisterowych i kartonach, ale możemy uwzględnić zamówienia na zamówienie od klientów.
P7: Jakie są warunki płatności?
A7: T/T 30% depozyt, 70% saldo przed dostawą.
P8: Jakie są warunki dostawy?
A8: EXW, FOB, CFR, CIF, DDU
P9: Co z czasem dostawy?
A9: Ogólnie 5-7 dni roboczych po otrzymaniu płatności zaliczkowej.
P10: Czy można produkować według próbek?
A10: Tak, możemy wyprodukować produkty na podstawie próbek lub rysunków technicznych.
