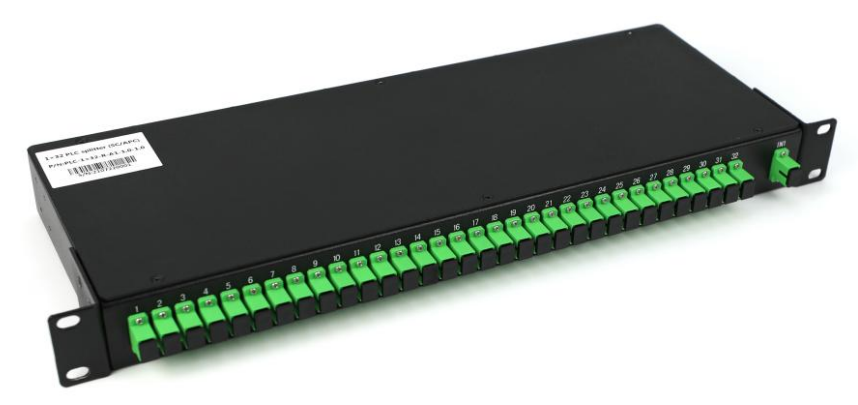

Rack Mount Fiber Optic PLC Splitter.
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny, Shenzhen |
| Nazwa handlowa: | DF/OEM/Nuetral |
| Orzecznictwo: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numer modelu: | Specyfikacja światłowodowego rozdzielacza PLC do montażu w stojaku |
Zapłata:
| Minimalne zamówienie: | Zbywalny |
|---|---|
| Cena: | negotiable denpend on QTY |
| Szczegóły pakowania: | Pudełko blistrowe + karton |
| Czas dostawy: | 5-9 dni roboczych zależy od ILOŚCI |
| Zasady płatności: | Western Union, T/T,/Paypal |
| Możliwość Supply: | 1000 sztuk/dzień |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Rozdzielacz światłowodowy PLC do montażu w szafie | Dystrybucja sygnału światłowodowego dla PON i FT | Robocza długość fali (nm): | 1260 ~ 1650 |
|---|---|---|---|
| Typ (1*N): | 1*2 1*4 1*8 1*16 1*32 1*64 | Maksymalna strata wtrąceniowa (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Min. Strata powrotu (dB): | 55 | Typ włókna: | ITU-T G657A1, G657A2 i G.652D |
| Maksymalna stabilność temperatury (dB): | 0.5 (typowy 0,3) | Temperatura robocza (℃): | -40 ~ +85 |
| Marka włókien: | Corning, YOFC, OFS, Draka | ||
| Podkreślić: | Rozdzielacz światłowodowy PLC do montażu w szafie,rozdzielacz sygnału światłowodowego,Rozdzielacz PLC z gwarancją |
||
opis produktu
Rozdzielacz światłowodowy PLC do montażu w szafie rack
Profesjonalne rozwiązanie do dystrybucji sygnału światłowodowego dla telekomunikacji i infrastruktury sieciowej.
Przegląd produktu
Rozdzielacz PLC (Planar Lightwave Circuit) do montażu w szafie rack to urządzenie do dystrybucji mocy oparte na zintegrowanej technologii podłoża kwarcowego. Rozdzielacze PLC Single Mode 1xN i 2xN równomiernie dzielą sygnały optyczne z jednego lub dwóch wejść na wiele wyjść i mogą być używane w odwrotnym kierunku do łączenia wielu sygnałów w jedno lub dwa światłowody.
Zastosowania
- Sektor telekomunikacyjny
- Systemy PON
- FTTH (światłowód do domu)
- CATV
- Transmisja wideo
Kluczowe cechy
- Szerokopasmowa długość fali pracy
- Niskie straty wtrąceniowe
- Niskie PDL (straty zależne od polaryzacji)
- Kompaktowa konstrukcja
- Dobra jednorodność między kanałami
- Wysoka niezawodność i stabilność
Specyfikacje techniczne
Parametry ogólne
| Parametr | Wartość |
|---|---|
| Długość fali pracy (nm) | 1260 ~ 1650 |
| Typ światłowodu | ITU-T G657A1, G657A2 i G.652D |
| Maks. stabilność temperaturowa (dB) | 0,5 (typ. 0,3) |
| Temperatura pracy (°C) | -40 ~ +85 |
| Temperatura przechowywania (°C) | -40 ~ +85 |
Wszystkie pomiary wykonano w temperaturze pokojowej, złącza nie są wliczone.
Specyfikacje wydajności - typ 1xN
| Typ (1xN) | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
|---|---|---|---|---|---|---|
| Maks. straty wtrąceniowe (dB) | 3,9 | 7,2 | 10,3 | 13,5 | 16,8 | 20,3 |
| Maks. jednorodność (dB) | 0,8 | 0,8 | 0,8 | 1,0 | 1,5 | 2,0 |
| Maks. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Specyfikacje wydajności - typ 2xN
| Typ (2xN) | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|
| Maks. straty wtrąceniowe (dB) | 4,2 | 7,5 | 10,6 | 13,9 | 17,2 | 20,8 |
| Maks. jednorodność (dB) | 0,8 | 1,0 | 1,2 | 1,5 | 1,8 | 2,0 |
| Maks. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Wszystkie pomiary wykonano w temperaturze pokojowej, złącza nie są wliczone. Minimalne straty powrotne: 55 dB dla wszystkich typów.
Wymiary opakowania
Opakowanie typu 1xN
| Typ opakowania | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
|---|---|---|---|---|---|---|
| Podstawowe pudełko metalowe (dł. x szer. x wys. mm) | 40x4x4 | 40x4x4 | 40x4x4 | 50x7x4 | 60x7x4 | 60x12x4 |
| Mini modułowe pudełko metalowe (dł. x szer. x wys. mm) | 60x7x4 | 60x7x4 | 60x7x4 | 60x12x4 | 80x20x6 | 100x40x6 |
| Modułowe pudełko plastikowe (dł. x szer. x wys. mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 140x115x18 |
Opakowanie typu 2xN
| Typ opakowania | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|
| Podstawowe pudełko metalowe (dł. x szer. x wys. mm) | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | 80x12x4 |
| Mini modułowe pudełko metalowe (dł. x szer. x wys. mm) | 70x7x4 | 70x7x4 | 70x7x4 | 80x12x4 | 80x20x6 | 100x40x6 |
| Modułowe pudełko plastikowe (dł. x szer. x wys. mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 140x115x18 |
Zdjęcia produktu
Dlaczego warto wybrać TAKFLY?
- Ponad 26 lat doświadczenia w produkcji produktów światłowodowych
- 450+ pracowników montażowych z ponad 3-letnim doświadczeniem
- 10+ inżynierów R&D zajmujących się innowacjami
- 16 niemieckich maszyn wtryskowych i linii produkcyjnych importowanych z Niemiec
- 30+ maszyn testujących, w tym OTDR, 3D, VFL, testery IL&RL
- Kompleksowy sprzęt testujący: testery wytrzymałości na rozciąganie, testery odporności na zgniatanie, testery mierników mocy, sprawdzarki światła
- Akceptowane znakowanie OEM
- Udział w globalnych wystawach: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kontrola jakości
- Kontrola surowców przed produkcją
- Pełna kontrola po każdym indywidualnym procesie
- Kompleksowe kontrole produkcji w połowie procesu
- Pełna kontrola gotowego produktu przed pakowaniem
- Kontrole wyrywkowe przed wysyłką
Informacje o dostawie
- Próbki: 1-3 dni robocze
- Zamówienia produkcyjne: 3-7 dni roboczych
- Opakowanie: Dostępne worki plastikowe, kartony i palety na życzenie
Najczęściej zadawane pytania
P1: Jak mogę uzyskać Państwa katalog i cennik?
O1: Prosimy o podanie adresu e-mail lub danych kontaktowych za pośrednictwem naszej strony internetowej, aby otrzymać nasz katalog i cennik.
P2: Czy mogę negocjować ceny?
O2: Tak, możemy rozważyć rabaty na dostawy wielu kontenerów z mieszanymi towarami.
P3: Ile wyniosą opłaty za wysyłkę?
O3: Opłaty za wysyłkę zależą od wielkości przesyłki i metody wysyłki. Podamy opłaty na życzenie.
P4: Czy mogę Państwa odwiedzić?
O4: Oczywiście! Nasza fabryka znajduje się w Shenzhen w Chinach. Prosimy o kontakt w celu umówienia spotkania.
P5: Co jeśli wystąpi problem z jakością po otrzymaniu towaru?
O5: Jeśli napotkają Państwo problemy z jakością po rozpakowaniu, prosimy o zrobienie zdjęć do naszej wiadomości. Nasz dział kontroli jakości zbada sprawę i zaproponuje najlepsze rozwiązania, a także wprowadzi ulepszenia jakościowe w przyszłej produkcji.
P6: Jakie są Państwa warunki pakowania?
O6: Zazwyczaj pakujemy towary w pudełka blistrowe i kartony, ale możemy dostosować się do niestandardowych wymagań klientów dotyczących pakowania.
P7: Jakie są Państwa warunki płatności?
O7: T/T 30% jako depozyt i 70% salda przed dostawą. Dostarczamy zdjęcia produktów i opakowań przed dokonaniem płatności końcowej.
P8: Jakie są Państwa warunki dostawy?
O8: EXW, FOB, CFR, CIF, DDU
P9: A jak wygląda Państwa czas dostawy?
O9: Zazwyczaj 5-7 dni roboczych po otrzymaniu zaliczki. Konkretny czas dostawy zależy od przedmiotów i ilości zamówienia.
P10: Czy mogą Państwo produkować według próbek?
O10: Tak, możemy produkować produkty na podstawie Państwa próbek lub rysunków technicznych.
