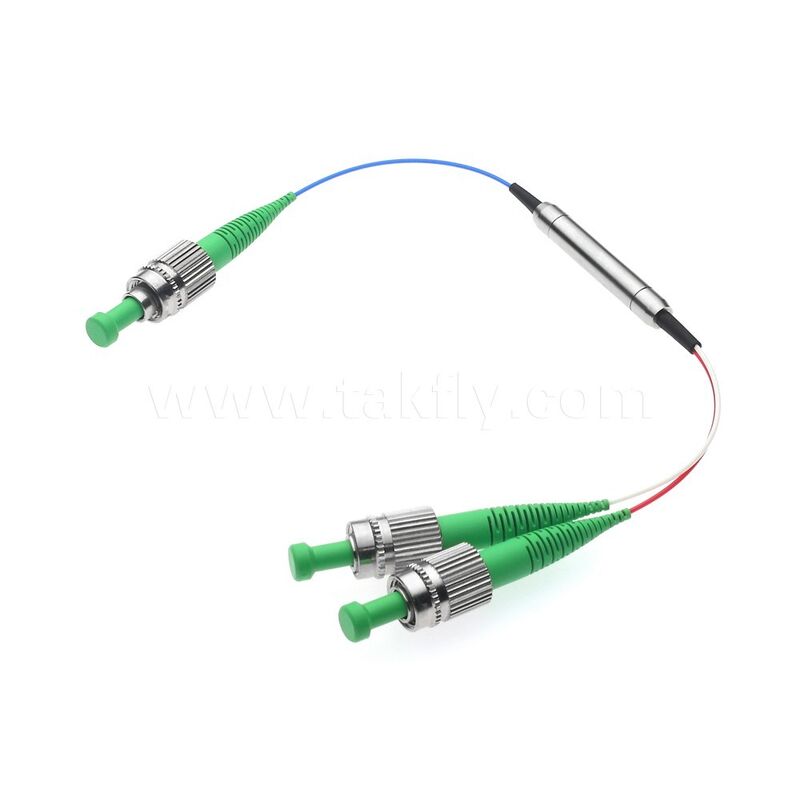

Filtr WDM światłowodowy z zachowaniem polaryzacji do obliczeń AI ICT
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | ISO, CE RoHS |
| Numer modelu: | DF-PM-WDM |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | USD90-160/pc |
| Szczegóły pakowania: | Blister Box |
| Czas dostawy: | 5-8 dni roboczych |
| Zasady płatności: | T/T, Paypal |
| Możliwość Supply: | 1000 SZTUK NA MIESIĄC |
|
Szczegóły informacji |
|||
| Personalizacja: | Tak | ||
|---|---|---|---|
| Podkreślić: | Filtr światłowodowy z zachowaniem polaryzacji,Filtr WDM z zachowaniem polaryzacji do ICT,Filtr WDM światłowodowy do obliczeń AI |
||
opis produktu
Filtr WDM ze światłowodem polaryzacyjnym PM do obliczeń AI ICT
Przegląd filtrów WDM PM
Filtr WDM ze światłowodem polaryzacyjnym PM multipleksuje sygnały PM i utrzymuje polaryzację wyjściową z wysokim współczynnikiem tłumienia dzięki zaawansowanej technologii mikrooptycznych filtrów. Wszystkie światłowody wejściowe i wyjściowe są polaryzacyjne. Wykorzystuje zaawansowaną technologię filtrów, aby zapewnić szerokie pasmo, niskie straty wtrąceniowe, wysokie tłumienie polaryzacji i wysokie straty odbiciowe w kompaktowej obudowie. Urządzenia te są idealne do wzmacniaczy światłowodowych PM, laserów światłowodowych i zastosowań instrumentalnych.
Kluczowe cechy
- Niskie straty wtrąceniowe
- Wysokie straty odbiciowe
- Wysoka stabilność i niezawodność
Schemat budowy
Specyfikacje techniczne
| Parametr | Jednostka | Wartości |
|---|---|---|
| Typ | nm | 0698 | 5598 | 5506 | 5548 | 2055 |
| Długość fali transmisji | nm | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 |
| Długość fali odbicia | nm | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 |
| Maks. straty wtrąceniowe kanału transmisyjnego | dB | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 |
| Maks. straty wtrąceniowe kanału odbiciowego | dB | 0.6 | 0.5 | 0.6 | 0.6 | 0.8 |
| Min. izolacja transmisji przy odbiciu | dB | 25 | 30 | 25 | 25 | 25 |
| Min. izolacja odbicia przy transmisji | dB | 15 | 15 | 15 | 15 | 12 |
| Maks. płaskość kanału | dB | 0.4 |
| Min. współczynnik tłumienia przy 23°C | dB | 18 |
| Maks. stabilność temperaturowa długości fali | nm/°C | 0.003 |
| Maks. stabilność temperaturowa strat wtrąceniowych | dB/°C | 0.005 |
| Min. straty odbiciowe | dB | 50 |
| Maks. moc obsługiwana (CW) | mW | 300 |
| Maks. obciążenie rozciągające | N | 5 |
| Temperatura pracy | °C | 0~+70 |
| Temperatura przechowywania | °C | -40~+85 |
Dla urządzenia ze złączem, IL jest o 0.3dB wyższe, RL jest o 5dB niższe, a ER jest o 2dB niższe. Domyślny klucz złącza jest wyrównany do osi wolnej.
Aplikacje
- System CATV
- Moduł CWDM/DWDM
- Sieci EPON/GPON
Zdjęcia produktu
