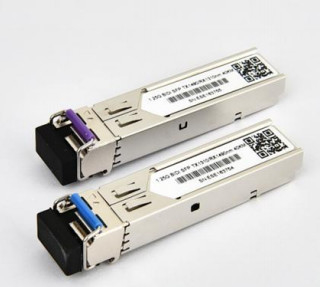

Dwukierunkowy transceiver SFP 1,25 Gb/s, zasięg 20 km Tx1310nm/Rx1490nm
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong, Shenzhen |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | TK-Bxx92-3LCD20 |
Zapłata:
| Minimalne zamówienie: | 1 Piki |
|---|---|
| Cena: | US$0.01 ~ US$1200/PC |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Szczegóły informacji |
|||
| Stosunek: | 50/50 | Środkowa długość fali: | 1450 nm |
|---|---|---|---|
| Strata wtrąceniowa: | ≤0,3dB | Waga paczki: | 10g |
| Rodzaj opakowania: | Gołe włókno, luźna tuba 900um, kabel 2mm | Długość fali: | 1310 nm |
| Wyrównanie osi: | Wolna oś lub Szybka oś | Zakres długości fali: | 1310nm, 1550nm |
| Zastosowanie: | Systemy komunikacji optycznej | Współczynnik podziału: | 98/2 |
| Temperatura przechowywania: | -40~+85℃ | Numer portu: | 1X2 |
| Długość włókna: | 1 m | błonnik: | PM Corning 980nm włókna |
| Pojemność obsługi mocy: | Wysoka moc | ||
| Podkreślić: | Tx1310nm/Rx1490nm SFP dwukierunkowy nadajnik,1.25Gbps SFP dwukierunkowy nadajnik,20 km zasięgu SFP Bi-Directional Transceiver |
||
opis produktu
- Transceiwery SFP-BIDI to moduły o wysokiej wydajności i efektywności kosztowej obsługujące podwójną prędkość transmisji danych 1,25 Gbps/1,0625 Gbps i odległość transmisji 20 km przy użyciu SMF.
- Odbiornik składa się z trzech części: nadajnika laserowego FP, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
- Transceiwery są zgodne z SFP Multi-Source Agreement (MSA) i SFF-8472.
Cechy
- Dwukrotna prędkość transmisji danych 1,25 Gbps/1,063 Gbps
- 1310nm FP laser i fotodetektor PIN do transmisji 20KM
- Zgodne z normami SFP MSA i SFF-8472 z pojemnikiem LC prostokątnym
- Monitoring diagnostyczny cyfrowy: kalibracja wewnętrzna lub kalibracja zewnętrzna
- Kompatybilny z SONET OC-24-LR-1
- Kompatybilne z RoHS
- +3,3V pojedyncze zasilanie
- Zakres temperatury pomieszczeń operacyjnych: od 0 °C do +70 °C (komercyjne) /-40 °C do +85 °C (przemysłowe)
Wnioski
- Gigabit Ethernet
- Kanał światłowodowy
- Przełączanie na interfejs
- Aplikacje z przesuwanym tłem
- Interfejs router/serwer
- Pozostałe układy przesyłowe optyczne
Moduł Blokada Diagram
Absolutne Maksymalny Oceny ratingowe
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Sędzia. |
| Maksymalne napięcie zasilania | Vcc | - 0.5 | 4.7 | V | ||
| Temperatura przechowywania | TS | -40 | 85 | °C | ||
| Temperatura pracy przypadku | TOP | 0 | 70 | °C |
Elektryczne Charakterystyka(TOP = 0 do 70°C, VCC = 3,15 do 3,60 Volt)
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Sędzia. |
| Napięcie zasilania | Vcc | 3.15 | 3.3 | 3.6 | V | |
| Prąd zasilający | Icc | 185 | 280 | mA | ||
| Przekaźnik | ||||||
| Impedancja różnicowa wejścia | Rin | 100 | Ω | 1 | ||
| Jednorazowy przesuń wejściowy danych | Vin, co się stało? | 250 | 1200 | mV | ||
| Przesyłanie wyłączania napięcia | Zaleca się | Vcc √1.3 | Vcc | V | ||
| Przekazuj napięcie aktywujące | Wyniki | Wołowina | Wee + 0.8 | V | 2 | |
| Przesyłanie wyłączyć czas stwierdzenia | 10 | my | ||||
| Odbiornik | ||||||
| Wynik danych z jednym końcem | Vout, p.p. | 250 | 800 | mV | 3 | |
| Czas wzrostu danych wyjściowych | tr | 100 | 175 | ps | 4 | |
| Czas opadania danych | Tf | 100 | 175 | ps | 4 | |
| Wynik | Uszkodzenie VLOS | Vcc ¥0.5 | VccHOST | V | 5 | |
| Losy normalne | Norma VLOS | Wołowina | Vee + 0.5 | V | 5 | |
| Odmowa zasilania | PSR | 100 | mVpp | 6 | ||
Uwaga:
- Podłączony bezpośrednio do TX, następnie do AC.
- Albo otwarty obwód.
- Do 100 ohmów końca różnicowego.
- 20 80 %
- Utrata sygnału jest LVTTL. Logika 0 wskazuje na normalną pracę; logika 1 wskazuje na brak wykrytego sygnału.
- Wymagania dotyczące monitorowania i monitorowania:
Elektryczne Wpływ / Produkcja Charakterystyka
| Parametry | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka | Uwaga: | |
| Zmiany napięcia wejściowego | 120 | 820 | mVpp | 1 | |||
|
Tx Wyłączyć wejście |
H | HIV | 2.0 | Vcc+0.3 |
V |
||
| L | VIL | 0 | 0.8 | ||||
|
Tx Wyjście awaryjne |
H | VOH | 2.0 | Vcc+0.3 |
V |
2 |
|
| L | VOL | 0 | 0.8 | ||||
| Różnica wejściowa. Impedancja | Zin | 100 | Ω | ||||
| Parametry | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka | Uwaga: | |
| Zmiany napięcia wyjściowego | 340 | 650 | 800 | mVpp | 3 | ||
|
Rx Wynik LOS |
H | VOH | 2.0 | Vcc+0.3 | V |
2 |
|
| L | VOL | 0 | 0.8 | ||||
Uwaga:
1. TD+/- są wewnętrznie AC połączone z 100Ω końcem różnicowym wewnątrz modułu.
2. Tx Fault i Rx LOS są otwartymi wyjściami z kolektorów, które należy wyciągnąć z 4,7k do 10kΩ rezystorów na płycie hosta.
3. RD +/- wyjścia są wewnętrznie sprzężone AC, i powinny być zakończone z 100Ω (różnik) w serdecie użytkownika
Optyczne Charakterystyka
Przekaźnik
| Parametry | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka | Uwaga: |
| Długość fali roboczej | λC | 1260 | 1310 | 1360 | nm | |
| Moc wyjściowa (włączona) | Po | -9 | -3 | dBm | 1 | |
| Wskaźnik wyginięcia | Wylotowe | 10 | dB | 1 | ||
| szerokość widma RMS | Δλ | 4 | nm | |||
| Czas wzrostu/spadku (20%~80%) | Tr/Tf | 0.26 | ps | 2 | ||
| Maska do oczu | Telcordia GR-253-CORE i ITU-T G.957 zgodne | |||||
1. Pomiar przy 2^23-1 NRZ PRBS
2. Definicja maski oczu nadajnika
| Parametry | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka | Uwaga: |
| Długość fali roboczej | 1470 | 1510 | nm | |||
| Wrażliwość | Psen | - 22 | dBm | 1 | ||
| Min. przeciążenie | Pimax | -3 | dBm | |||
| Wpływ z tytułu strat | Ojcze. | -36 | dBm | |||
| Wpływ z tytułu ryzyka | Pd | -24 | dBm | 2 | ||
| LOS histereza | Pd-Pa | 0.5 | 6 | dB |
1. mierzone ze źródłem światła 1310 nm (1490 nm), ER=10dB; BER =<10^-12 @PRBS=2^23-1 NRZ.
2. Po usunięciu pozycji LOS, wyjście danych +/- RX jest wyjściem sygnału.
Szpilka Definicje a także Funkcje
| Numer PIN | Nazwa | Funkcja | Uwaga: |
| 1 | Wytłumaczenie | Tk mięso | |
| 2 | Błąd Tx | Wskazanie usterki Tx, wyjście z kolektoru otwartego, aktywny H | 1 |
| 3 | Wyłączyć Tx | LVTTL wejście, wewnętrzne pociąganie, Tx wyłączony na H | 2 |
| 4 | MOD-DEF2 | 2 przewody seryjnego interfejsu danych wejścia/wyjścia (SDA) | 3 |
| 5 | Moduł MOD-DEF1 | Wprowadzanie zegarowe (SCL) z seryjnym interfejsem dwukierunkowym | 3 |
| 6 | Moduł DEF0 | Wzór obecnego oznaczenia | 3 |
| 7 | Wybór stawki | Brak połączenia. | |
| 8 | Losy | Rx utrata sygnału, wyjście z otwartego kolektora, aktywny H | 4 |
| 9 | VeeR | Rx grunt | |
| 10 | VeeR | Rx grunt | |
| 11 | VeeR | Rx grunt | |
| 12 | /R&D... | Odwrotnie otrzymane dane | 5 |
| 13 | RD+ | Otrzymane dane wycofane | 5 |
| 14 | VeeR | Rx grunt | |
| 15 | VccR | Rx zasilanie | |
| 16 | VccT | Zasilanie Tx | |
| 17 | Wytłumaczenie | Tk mięso | |
| 18 | TD+ | Przesyłanie danych | 6 |
| 19 | TD- | Przekazywanie danych odwrotnie | 6 |
| 20 | Wytłumaczenie | Tk mięso |
Uwaga:
- Przy wysokim poziomie wyjście wskazuje na usterkę lasera, a przy niskim wskazuje na normalną pracę.
- TX disable jest wejściem używanym do wyłączenia wyjścia optycznego nadajnika.8, < 2,0 V): Nieokreślony Wysoki (2,0 V ~ Vcc + 0,3 V): Nadajnik wyłączony Otwarty: Nadajnik wyłączony
- Mod-Def 0,1,2. Są to szpilki definicji modułu. Powinny być wyciągnięte z rezystorem 4,7K Ω 10KΩ na płycie hosta. Napięcie wyciągania powinno być VccT lub VccR.
- Mod-Def 0 został uziemiony przez moduł, aby wskazać, że moduł jest obecny Mod-Def 1 jest linią zegara dwóch drutów seryjny interfejs dla seryjnej identyfikacji
- Mod-Def 2 to linia danych dwutlenkowego seryjnego interfejsu do identyfikacji seryjnej
- Przy wysokim poziomie wyjście wskazuje na utratę sygnału (LOS), przy niskim wskazuje na normalną pracę.
- RD+/-: są to wyjścia odbiorników różnicowych. Są to linie różnicowe 100Ω sprzężone z prądem prądowym, które powinny być zakończone 100Ω (różnicowym) w serdecie użytkownika.Połączenie AC odbywa się wewnątrz modułu i w związku z tym nie jest wymagane na płycie hosta.
- TD+/-: są to wejścia różnicowych nadajników, połączone z prądem przemiennym, linie różnicowe z 100Ω różnicowym zakończeniem wewnątrz modułu.Połączenie AC odbywa się wewnątrz modułu i w związku z tym nie jest wymagane na płycie hosta.
Cyfrowe Diagnostyka Funkcje
Odbiorniki TAKFLY TK-B3424-3LCD20 obsługują protokół komunikacji seryjnej 2-przewodowej zdefiniowany w SFP MSA. Jest bardzo blisko powiązany z E2PROM zdefiniowanym w standardzie GBIC,o pojemności nieprzekraczającej 10 W.
Standardowy identyfikator seryjny SFP zapewnia dostęp do informacji identyfikacyjnych opisujących możliwości nadajnika, standardowe interfejsy, producenta i inne informacje.
Ponadto nadajniki TAKFLY SFP zapewniają unikalny rozszerzony cyfrowy interfejs monitorowania diagnostycznego, który umożliwia dostęp w czasie rzeczywistym do parametrów pracy urządzenia, takich jak temperatura nadajnika,prąd laserowy, przesyłane zasilanie optyczne, przyjmowane zasilanie optyczne i napięcie zasilania nadajnika.który ostrzega użytkowników końcowych, gdy określone parametry robocze znajdują się poza zakresem normalnym ustawionym fabrycznie.
SFP MSA definiuje 256-bajtową mapę pamięci w E2PROM, która jest dostępna za pośrednictwem 2-przewodowego seryjnego interfejsu pod adresem 8bit 1010000X (A0h).Interfejs cyfrowego monitorowania diagnostycznego wykorzystuje 8-bitowy adres 1010001X (A2h), więc pierwotnie zdefiniowana mapa pamięci ID seryjnego pozostaje niezmieniona.i jest w ten sposób w pełni wstecz kompatybilny zarówno ze specyfikacją GBIC, jak i z umową SFP Multi Source Agreement.
Informacje operacyjne i diagnostyczne są monitorowane i zgłaszane przez cyfrowy kontroler nadajnika diagnostycznego (DDTC) wewnątrz nadajnika, do którego uzyskuje się dostęp za pośrednictwem seryjnego interfejsu 2-przewodowego.Kiedy protokoł seryjny jest aktywowany, sygnał zegara seryjnego (SCL, Mod Def 1) jest generowany przez hosta.Ujemna krawędź zegarów danych z nadajnika SFP. Serialny sygnał danych (SDA, Mod Def 2) jest dwukierunkowy dla seryjnej transmisji danych.Pamięć jest zorganizowana jako seria 8-bitowych słów danych, które mogą być adresowane indywidualnie lub sekwencyjnieDigitalna diagnostyka TK-B3424-3LCD20 jest domyślnie kalibrowana wewnętrznie.
Typowe Interfejs Obwód
Pakiet Wymiary
Rozporządzające Zgodność
| Cechy | Odnośnik | Wydajność |
| Rozładowanie elektrostatyczne (ESD) | IEC/EN 61000-4-2 | Kompatybilne ze standardami |
| Interferencje elektromagnetyczne | FCC Część 15 Klasa B EN 55022 Klasa B (CISPR 22A) | Kompatybilne ze standardami |
| Bezpieczeństwo oczu laserowego | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Produkt laserowy klasy 1 |
| Rozpoznanie składników | IEC/EN 60950, UL | Kompatybilne ze standardami |
| ROHS | 2002/95/WE | Kompatybilne ze standardami |
| EMC | EN 61000-3 | Kompatybilne ze standardami |
