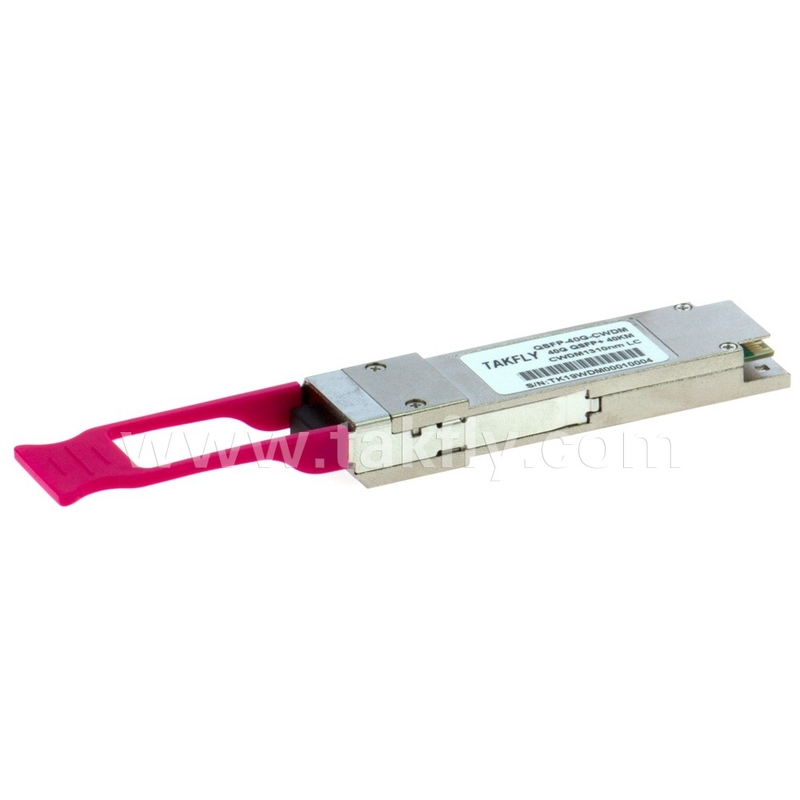

100Gbps nadajnik optyczny QSFP28 ER4 Lite Do 27,952 Gbps Prędkość przesyłania danych na kanał
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong, Shenzhen |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | TKQS28-100G-ER4 |
Zapłata:
| Minimalne zamówienie: | 1 Piki |
|---|---|
| Cena: | US$0.01 ~ US$1200/PC |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Szczegóły informacji |
|||
| Stosunek: | 50/50 | Środkowa długość fali: | 1450 nm |
|---|---|---|---|
| Strata wtrąceniowa: | ≤0,3dB | Waga paczki: | 10g |
| Rodzaj opakowania: | Gołe włókno, luźna tuba 900um, kabel 2mm | Długość fali: | 1310 nm |
| Wyrównanie osi: | Wolna oś lub Szybka oś | Zakres długości fali: | 1310nm, 1550nm |
| Zastosowanie: | Systemy komunikacji optycznej | Współczynnik podziału: | 98/2 |
| Temperatura przechowywania: | -40~+85℃ | Numer portu: | 1X2 |
| Długość włókna: | 1 m | błonnik: | PM Corning 980nm włókna |
| Pojemność obsługi mocy: | Wysoka moc | ||
| Podkreślić: | 100 Gbps QSFP28 ER4 Lite,Przesyłacz optyczny QSFP28 ER4 Lite 100 Gbps |
||
opis produktu
- TKQS28-100G-ER4 to moduł transceiverów 100 GB/s zaprojektowany do aplikacji komunikacyjnych optycznych zgodnych z standardem Ethernet 100GBASE-ER4 LITE. Moduł przekształca 4 kanały wejściowe danych elektrycznych 25 GB/s na 4 kanały sygnałów optycznych LANWDM, a następnie multipleksuje je w pojedynczy kanał dla transmisji optycznej 100 GB/s. Odwrotnie po stronie odbiornika moduł de-multipleksuje wejście optyczne 100 GB/s do 4 kanałów sygnałów optycznych Lanwdm, a następnie przekształca je na 4 kanały wyjściowe danych elektrycznych.
- Centralne długości fali 4 kanałów WDM LAN to 1295,56, 1300,05, 1304,58 i 1309,14 nm Jak członkowie z . Lanwdm długość fali siatka zdefiniowane W IEEE802.3ba. The wysoki wydajność chłodzone nadajniki LAN WDM EA-DFB i wysoka czułość APD odbiorniki APD znakomity Wydajność dla aplikacji Ethernet 100Gigabit do 30 km bez linków FEC i 40 km z FEC.
- Produkt został zaprojektowany z formą, połączeniem optycznym/elektrycznym i diagnostyką cyfrową interfejs według Do . QSFP+ Multi-Source Porozumienie (MSA) .it ma został zaprojektowany Do poznać . najsurowszy Zewnętrzne warunki pracy, w tym temperatura, wilgotność i EMI ingerencja.
Opis funkcjonalny
- . transceiver moduł otrzymuje 4 kanały z 25 GB/s elektryczny dane, Który Czy obrobiony przez A 4-kanał Zegar I Dane Powrót do zdrowia (CDR) Ic To przekształca I zmniejsza . drganie z każdy elektryczny sygnał. Następnie sterownik laserowy EML konwertuje każdy z 4 kanałów sygnałów elektrycznych Do jakiś optyczny sygnał To Jest przesyłane z jeden z . 4 ochłodzony EML Lasery Który Czy zapakowane W . Nadajnik optyczny (TOSA). Każdy laser uruchamia sygnał optyczny specyficzny długość fali określony W IEEE802.3BA 100G Base-er4 wymagania. Te 4-lane optyczny sygnały będzie Być optycznie multipleksowany do A pojedynczy błonnik przez A 4 do 1 optyczny Wdmmux. . optyczny wyjście moc z każdy kanał Jest utrzymany stały przez jakiś automatyczny moc kontrola (APC) okrążenie. . Wyjście nadajnika można wyłączyć za pomocą sygnału sprzętowego TX_DIS i/lub serialu 2-przewodowego interfejs.
- . odbiornik otrzymuje 4-lane Lanwdm optyczny sygnały. . optyczny sygnały Czy DEMULTIPLEXED przez A 1 do 4 optyczny Demux I każdy z . wynikły 4 kanały z optyczny sygnały Jest karmiony do jeden z . 4 Odbiorniki pakowane w optyczny podpasowanie odbiornika (ROSA). Każdy odbiornik nawrócone sygnał optyczny do sygnału elektrycznego. Regenerowane sygnały elektryczne są osłonięte i odłączony I wzmocnione przez . Rx część z . 4-kanał Cdr.. sygnalizowany 4-lane wyjście elektryczny sygnały są zgodne z wymaganiami interfejsu CEI-28G-VSR. Ponadto każdy otrzymał sygnał optyczny Jest monitorowane przez sekcję DOM. Monitorowana wartość jest zgłaszana przez 2-przewodowy interfejs szeregowy. Jeśli jeden lub więcej odebranych sygnału optycznego jest słabszy niż poziom progowy, alarm sprzętowy RX_LOS będzie Być wyzwalane.
- Wymagany jest pojedynczy zasilacz +3,3 V, aby zwiększyć ten produkt. Oba szpilki zasilające VCCTX I Vccrx Czy wewnętrznie połączony I powinien Być stosowany jednocześnie. Jak za MSA specyfikacje . moduł oferty 7 Niski prędkość sprzęt komputerowy kontrola szpilki (w tym 2-WirereserialInterface): Modsell, SCL, SDA, RESETL, LPMODE, MODPRSL i Intl.
- Moduł Select (Modsell) jest pinem wejściowym. Produkt, który jest niski przez gospodarza, reaguje na ten produkt 2-wire seryjny komunikacja polecenia. . Modsell pozwala . używać z Ten produkt NA A Single2-Wireinterface Bus-Poszczególne linie modsellowe muszą być używany.
- Seryjny Zegar (SCL) I Seryjny Dane (SDA) Czy wymagany Do . 2-wire seryjny autobus komunikacja interfejs i włącz hosta dostęp do pamięci QSFP28 mapa.
- Pin resetl umożliwia pełny reset, zwracając ustawienia do stanu domyślnego, gdy niski poziom NA . RESETL szpilka Jest trzymany Do dłużej niż . minimum puls długość. Podczas . wykonanie z A nastawić Host pomija wszystkie bity statusu, dopóki nie wskazuje na zakończenie przerwania resetowania. . produkt Wskazuje to poprzez opublikowanie sygnału INTL (przerwania) z bitem danych data_not_ready . Mapa pamięci. Zauważ, że na zasilaniu (w tym gorącym wstawieniu) moduł powinien to opublikować ukończenie resetowania przerwania bez konieczności nastawić.
- Niski Moc Tryb (LPMode) szpilka Jest używany Do ustawić . maksymalny moc konsumpcja Do . produkt w porządku Do chronić zastępy niebieskie To Czy nie zdolny z chłodzenie wyższy moc moduły, powinien taki moduły Być przypadkowo wstawione
- Moduł Obecny (Modprsl) Jest A sygnał lokalny Do . gospodarz tablica Który, W . brak z A produkt, Jest normalnie pociągnięty w górę Do . gospodarz VCC. Gdy . produkt Jest wstawione do . złącze, To kończy . ścieżka Do grunt Poprzez A rezystor NA . gospodarz tablica I twierdza . sygnał. Modprsl Następnie wskazuje jego obecne poprzez ustawienie modprsl na „niski” państwo.
- Przerwanie (INTL) jest pinem wyjściowym. „Niski” wskazuje na możliwą błąd operacyjny lub status krytyczny dla systemu hosta. Host identyfikuje źródło przerwania za pomocą 2-przewodowego interfejsu szeregowego. Pin INTL jest wyjściem otwartego kolektora i należy go wyciągnąć do napięcia VCC na płycie hosta.
Cechy
ØHot Plugbable QSFP28 MSA Forma
ØZgodny z Ethernet 100Gbase-Er4 Lite
ØObsługuje 103,1 GB/s łączną tempo transmisji
ØDo 30 km zasięg G.652 SMF bez FEC
ØDo 40 km zasięgu G.652 SMF z FEC
ØPojedyncze +3,3 V zasilacz
ØTemperatura obudowy roboczej: 0 ~ 70oC
ØNadajnik: chłodzony 4x25 GB/s LAN WDM EML TOSA (1295.56, 1300.05, 1304,58, 1309,14 nm)
ØOdbiornik: 4x25 GB/s APD Rosa
ØInterfejs elektryczny 4x25G (OIF CEI-28G-VSR)
ØMaksymalne zużycie energii 4,5 W
ØDUPLEX LC REPATALKA
ØROHS-6 zgodny
Zastosowania
ØLinki Ethernet 100GBASE-LR4
ØInfiniband QDR i DDR wzajemnie
ØPołączenia telekomunikacyjne po stronie klienta
Transceiver Schemat blokowy
Rysunek 1. Blok nadajnikowy Diagram
Przypisanie i opis PIN
Rysunek 2. Zgodność MSA Złącze
Definicja pin
|
SZPILKA |
Logika |
Symbol |
Nazwa/opis |
Uwaga s |
|
|
1 |
|
GND |
Grunt |
1 |
|
|
2 |
CML-i |
TX2N |
Przekazanie odwrócone dane |
|
|
|
3 |
CML-i |
TX2P |
Nie odwrócony wyjście danych nadajnika |
|
|
|
4 |
|
GND |
Grunt |
1 |
|
|
5 |
CML-i |
TX4N |
Przekazanie odwrócone dane |
|
|
|
6 |
CML-i |
TX4P |
Nie odwrócony wyjście danych nadajnika |
|
|
|
7 |
|
GND |
Grunt |
1 |
|
|
8 |
Lvtll-i |
Modsell |
Wybierz moduł |
|
|
|
9 |
Lvtll-i |
RESETL |
Reset modułu |
|
|
|
10 |
|
Vccrx |
+3,3 V Odbiornik zasilania |
2 |
|
|
11 |
Lvcmos-i/o |
Scl |
Zegar interfejsu seryjnego 2-przewodu |
|
|
|
12 |
Lvcmos-i/o |
SDA |
Dane interfejsu seryjnego 2-wire |
|
|
|
13 |
|
GND |
Grunt |
|
|
|
14 |
CML-O |
RX3P |
Odbiornik nie odwrócony dane wyjściowe danych |
|
|
|
15 |
CML-O |
Rx3n |
Odbiornik Odwrócony dane wyjściowe danych |
|
|
|
16 |
|
GND |
Grunt |
1 |
|
|
17 |
CML-O |
Rx1p |
Odbiornik nie odwrócony dane wyjściowe danych |
|
|
|
18 |
CML-O |
Rx1n |
Odbiornik Odwrócony dane wyjściowe danych |
|
|
|
19 |
|
GND |
Grunt |
1 |
|
|
20 |
|
GND |
Grunt |
1 |
|
|
21 |
CML-O |
Rx2n |
Odbiornik Odwrócony dane wyjściowe danych |
|
|
|
22 |
CML-O |
Rx2p |
Odbiornik nie odwrócony dane wyjściowe danych |
|
|
|
23 |
|
GND |
Grunt |
1 |
|
|
24 |
CML-O |
Rx4n |
Odbiornik Odwrócony dane wyjściowe danych |
1 |
|
|
25 |
CML-O |
RX4P |
Odbiornik nie odwrócony dane wyjściowe danych |
|
|
|
26 |
|
GND |
Grunt |
1 |
|
|
27 |
Lvttl-o |
Modprsl |
Moduł obecny |
|
|
|
28 |
Lvttl-o |
Intl |
Przerywać |
|
|
|
29 |
|
VCCTX |
+3.3 V nadajnik zasilający |
2 |
|
|
30 |
|
VCC1 |
+3,3 V zasilacz |
2 |
|
|
31 |
Lvttl-i |
LPMode |
Tryb niskiej mocy |
|
|
|
32 |
|
GND |
Grunt |
1 |
|
|
33 |
CML-i |
TX3P |
Nie odwrócone wejście danych nadajnika |
|
|
|
34 |
CML-i |
TX3N |
Wyjście danych odwrócone nadajnik |
|
|
|
35 |
|
GND |
Grunt |
1 |
|
|
36 |
CML-i |
TX1P |
Nie odwrócone wejście danych nadajnika |
|
|
|
37 |
CML-i |
TX1N |
Wyjście danych odwrócone nadajnik |
|
|
|
38 |
|
GND |
Grunt |
1 |
Uwagi:
1. GND jest symbolem sygnału i zasilania (zasilania) wspólnego dla modułu QSFP28. Wszystkie są powszechne w module, a wszystkie napięcia modułu odnoszą się do tego potencjału, chyba że zaznaczono inaczej. Podłącz je bezpośrednio z wspólną płaszczyzną uziemienia sygnału płyty hosta.
2.VCCRX, VCC1 i VCCTX są dostawcami zasilaczów odbiorczych i transmisji i powinny być stosowane jednocześnie. Zalecane filtrowanie zasilania płyty gospodarza pokazano na rysunku 3 poniżej. VCCRX, VCC1 i VCCTX mogą być wewnętrznie połączone w module w dowolnej kombinacji. Każde złącza są oceniane dla maksymalnego prądu 1000 mA.
Zalecany filtr zasilania
Rysunek 3. Zalecany zasilacz FilteR
Absolutnie maksymalne oceny
Należy zauważyć, że operacja przekraczająca dowolne osoby bezwzględne maksymalne oceny może przyczyna trwałe uszkodzenie tego moduł.
|
Parametr |
Symbol |
Min |
Max |
Jednostki |
Notatki |
|
Temperatura przechowywania |
TS |
-40 |
85 |
Degc |
|
|
Temperatura obudowy operacyjnej |
TOp |
0 |
70 |
Degc |
|
|
Napięcie zasilania |
VCC |
-0,5 |
3.6 |
V |
|
|
Wilgotność względna (niekondensacja) |
Rh |
0 |
85 |
% |
|
|
Próg uszkodzenia, każdy pas |
ThD |
-3.0 |
|
DBM |
|
Zalecane warunki pracy i wymagania dotyczące zasilania
|
Parametr |
Symbol |
Min |
Typowy |
Max |
Jednostki |
Notatki |
|
Temperatura obudowy operacyjnej |
TOp |
0 |
|
70 |
Degc |
|
|
Zasilacz Woltaż |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
Szybkość danych, każdy pas |
|
|
25.78125 |
|
GB/s |
|
|
Dokładność szybkości danych |
|
-100 |
|
100 |
ppm |
|
|
Wejście sterująceWoltażWysoki |
|
2 |
|
VCC |
V |
|
|
Wejście sterująceWoltażNiski |
|
0 |
|
0,8 |
V |
|
|
Odległość łącza z G.652 (bez FEC) |
D1 |
|
|
30 |
km |
1 |
|
Odległość łącza z G.652 (z FEC) |
D2 |
|
|
40 |
km |
1 |
Uwagi:
1. zależność od rzeczywistej utraty włókien/km (określona odległość łącza dotyczy utraty wstawienia światłowodów 0,4db/km)
Charakterystyka elektryczna
. następny elektryczny Charakterystyka Czy zdefiniowane nad . Zalecony Operacyjny Środowisko chyba że inaczej określony.
|
Parametr |
Wskaźnik testowy |
Min |
Typowy |
Max |
Jednostki |
Notatki |
|
Zużycie energii |
|
|
|
4.5 |
W |
|
|
Prąd dostawy |
ICC |
|
|
1.36 |
A |
|
|
Nadajnik (każdy pas) |
||||||
|
Przeciążenie napięcie różnicowe PK-PK |
TP1A |
900 |
|
|
mv |
|
|
Napięcie w trybie wspólnym (VCM) |
TP1 |
-350 |
|
2850 |
mv |
1 |
|
Zróżnicowane zakończenie |
TP1 |
|
|
10 |
% |
At1mHz |
|
Różnicowa utrata powrotu (SDD11) |
TP1 |
|
|
SEECEI-28G-VSR |
db |
|
|
Tryb wspólny do różnicowej konwersji i różnicowej na wspólne |
TP1 |
|
|
SEECEI-28G-VSR |
db |
|
|
Stresowane dane wejścioweTest |
TP1A |
SEECEI-28G-VSR |
|
|
|
|
|
Odbiornik (każdy pas) |
||||||
|
Napięcie różnicowe, PK-PK |
TP4 |
|
|
900 |
mv |
|
|
Tryb wspólnyWoltaż(VCM) |
TP4 |
-350 |
|
2850 |
mv |
1 |
|
Hałas zwyczajowy, RMS |
TP4 |
|
|
17.5 |
mv |
|
|
Zróżnicowane zakończenie |
TP4 |
|
|
10 |
% |
At1mHz |
|
Różnicowa utrata powrotu (SDD22) |
TP4 |
|
|
SEECEI-28G-VSR |
db |
|
|
Tryb wspólny do różnicowej konwersji i różnicowej w tryb wspólny |
TP4 |
|
|
SEECEI-28G-VSR |
db |
|
|
Utrata powrotu w trybie wspólnym (SCC22) |
TP4 |
|
|
-2 |
db |
2 |
|
Czas przejścia, 20 do 80% |
TP4 |
9.5 |
|
|
Ps |
|
|
PionowyZamknięcie oczu (VEC) |
TP4 |
|
|
5.5 |
db |
|
|
Szerokość oczu o 10-15prawdopodobieństwo (EW15) |
TP4 |
0,57 |
|
|
UI |
|
|
Wysokość oka Na10-15prawdopodobieństwo (EH15) |
TP4 |
228 |
|
|
mv |
|
Uwagi:
1.VCM jest generowany przez hosta. Specyfikacja obejmuje skutki napięcia przesunięcia uziemienia.
2.Od 250 MHz do 30 GHz.
Charakterystyka optyczna
|
Ethernet 100Gbase-Er4lite |
|
||||||
|
Parametr |
Symbol |
Min |
Typowy |
Max |
Jednostki |
Notatki |
|
|
Długość fali pasów |
L0 |
1294.53 |
1295.56 |
1296.59 |
nm |
|
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
nm |
|
|
|
|
L2 |
1303.54 |
1304,58 |
1305.63 |
nm |
|
|
|
|
L3 |
1308.09 |
1309.14 |
1310.19 |
nm |
|
|
|
|
Nadajnik |
|
||||||
|
SMSR |
SMSR |
30 |
|
|
db |
|
|
|
Całkowita średniaPower startowy |
PT |
|
|
10.5 |
DBM |
|
|
|
PrzeciętnyPower startowy, każdy pas |
PAvg |
-2.9 |
|
4.5 |
DBM |
1 |
|
|
OMA, każdy pas |
POMA |
0.1 |
|
4.5 |
DBM |
2 |
|
|
Różnica w mocy startowej między dowolnymiDwaLanes (OMA) |
PTX, diff |
|
|
3.6 |
db |
|
|
|
Power startowy w OMA minus nadajnik i kara dyspersji (TDP), każdy pas |
|
-0,65 |
|
|
DBM |
|
|
|
TDP,każdy pas |
TDP |
|
|
2.5 |
db |
|
|
|
Współczynnik wyginięcia |
ER |
7 |
|
|
db |
|
|
|
Rin20OMA |
Rin |
|
|
-130 |
db/hz |
|
|
|
Optyczna tolerancja utraty powrotu |
Tol |
|
|
20 |
db |
|
|
|
Współczynnik odbicia nadajnika |
RT |
|
|
-12 |
db |
|
|
|
PrzeciętnyWyrzuć nadajnik zasilania, każdy pas |
Poff |
|
|
-30 |
DBM |
|
|
|
Maska oczu {x1, x2, x3, y1, y2, y3} |
|
{0,25, 0,4, 0,45, 0,25, 0,28,0,4} |
|
|
|
||
|
Odbiornik |
|
||||||
|
Próg uszkodzenia, każdy pas |
ThD |
-3.0 |
|
|
DBM |
3 |
|
|
PrzeciętnyOdbierz moc, każdy pas |
|
-16.9 |
|
-4.9 |
DBM |
za 30 km |
|
|
|
|
|
|
|
|
Link Distanc |
|
|
PrzeciętnyOdbierz moc, każdy pas |
|
-20,9 |
|
-4.9 |
DBM |
dla 40 kmlinkdistance |
|
|
Odbierz moc (OMA), każdy pas |
|
|
|
-1,9 |
DBM |
|
|
|
Wrażliwość na odbiornik (OMA), każdy Uliczka |
Sen1 |
|
|
-14.65 |
DBM |
Dla Ber = 1x10-12 |
|
|
Stresowana wrażliwość na odbiornik (OMA), każdy pas |
|
|
|
-12.65 |
DBM |
Dla Ber = 1x10-12 |
|
|
Wrażliwość na odbiornik (OMA), każdy pas |
Sen2 |
|
|
-18,65 |
DBM |
Dla Ber = 5x10-5 |
|
|
Stresowana wrażliwość na odbiornik (OMA), każdy pas |
|
|
|
-16,65 |
DBM |
Dla Ber = 5x10-5 |
|
|
Współczynnik współczynnika odbicia odbiornika |
|
|
|
-26 |
db |
|
|
|
Różnica w mocy odbiorczej między dowolnymiDwaPasy (średnia i OMA) |
Prx, diff |
|
|
3.6 |
db |
|
|
|
Los Astert |
Losa |
|
-26 |
|
DBM |
|
|
|
Los Deassert |
Losd |
|
-24 |
|
DBM |
|
|
|
Histereza LOS |
Losh |
0,5 |
|
|
db |
|
|
|
Odbiornik elektryczny 3 dB górny odcięcie Częstotliwość, każdy pas |
FC |
|
|
31 |
GHZ |
|
|
|
Warunki wrażliwości na odbiornik naprężeńTest(Note4) |
|||||||
|
PionowyKara zamknięcia oka, każdy pas |
|
|
1.5 |
|
db |
|
|
|
Stresowy jitter j2, każdy pas |
|
|
0,3 |
|
UI |
|
|
|
Stresowane oko j9 jitter, każdy pas |
|
|
0,47 |
|
UI |
|
|
Uwagi:
1.Minimalna średnia specyfikacja mocy startowej opiera się na ER nieprzekraczającej 9,5dB i nadajnika OMA wyższej niż 0,1dBM.
2.Nawet jeśli TDP <0,75 dB, OMA Min musi przekroczyć minimalną wartość określoną tutaj.
3.posiadanie tego poziomu mocy na jednym pasie. Odbiornik nie musi działać prawidłowo przy tej mocy wejściowej.
4.Odbiornik powinien być w stanie tolerować, bez uszkodzenia, ciągłą ekspozycję na modulowany optyczny sygnał wejściowy pionowe karę zamknięcia oka, stresowane jitter J2 i stresowane oko J9 JITTER są warunkami testowymi dla pomiaru stresowanej wrażliwości na odbiornik. Nie są cechami odbiornika.
Cyfrowe funkcje diagnostyczne
Poniższe cyfrowe cechy diagnostyczne są zdefiniowane w normalnych warunkach pracy, chyba że inaczej
określony.
|
Parametr |
Symbol |
Min |
Max |
Jednostki |
Notatki |
|
Monitor temperatury Błąd bezwzględny |
DMI_TEMP |
-3 |
+3 |
Degc |
Ponadprzeciętność temperatur roboczych |
|
Monitor napięcia zasilania błąd bezwzględny |
DMI_VCC |
-0.1 |
0.1 |
V |
Ponad pełny zakres pracy |
|
Kanał RX Monitor Monitor Błąd bezwzględny |
Dmi_rx_ch |
-2 |
2 |
db |
1 |
|
Bieżący monitor odchylenia kanału |
Dmi_ibias_ch |
-10 |
10 |
mama |
|
|
Kanał TX Monitor Monitor Błąd bezwzględny |
Dmi_tx_ch |
-2 |
2 |
db |
1 |
Uwagi:
Ze względu na dokładność pomiaru różnych włókien pojedynczego trybu może wystąpić dodatkowe fluktuacja +/- 1dB lub całkowita dokładność A +/- 3 DB.
Wymiary mechaniczne
Postać4. Mechanical Outlinmi
Esd
Thistransceiver jest określony jako próg ESD 1KV dla pinów SFI i 2KV dla wszystkich innych elektrycznych pinów wejściowych, testowanych na MIL-STD-883, metodę 3015.4 /JESD22-A114-A (HBM).
Jednak normalne Środki ostrożności ESD są nadal wymagane podczas obsługi tego modułu. Ten transceiver jestSHapedW opakowaniu ochronnym ESD. Należy go usunąć z opakowania i obsługiwać tylko w chronionym ESDśrodowisko.
Bezpieczeństwo laserowe
Jest to produkt laserowy Class1 według EN60825-1: 2014. Ten produkt jest zgodny z 21 CFR 1040.10 i1040.11 z wyjątkiem odchyleń zgodnie z Laser Nourt No. 50, z dnia 24 czerwca 2007 r.).
Uwaga: Zastosowanie kontroli lub korekt lub wykonywanie procedur innych niż określone w niniejszym dokumencie może powodować niebezpieczne narażenie na promieniowanie.
