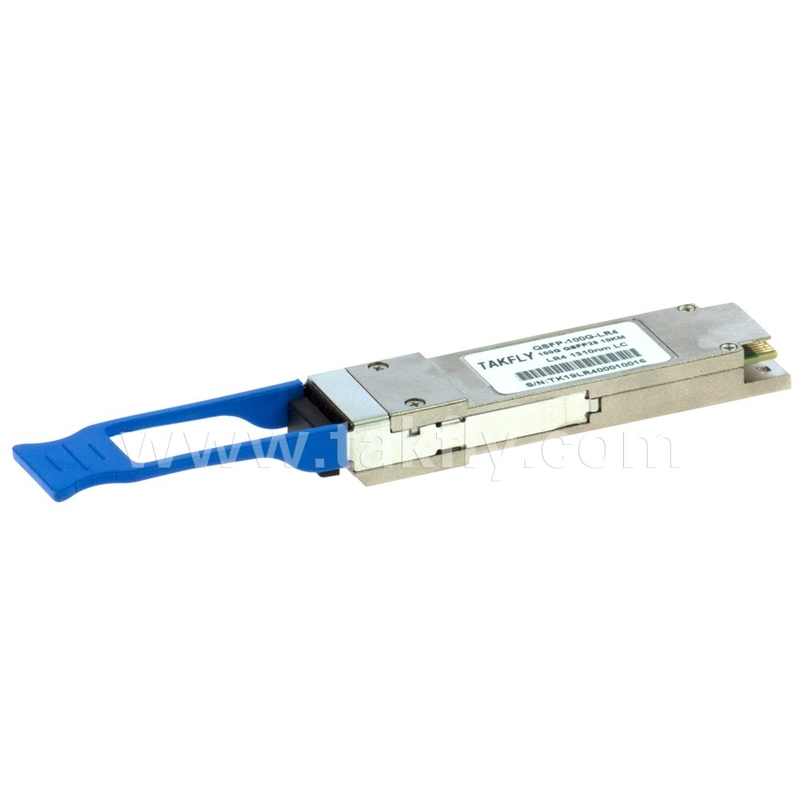

Strona klienta 100Gbps 10KM QSFP28 LR4 z nadajnikiem DDM Wysokiej mocy Długość włókna 1m Połączenia telekomunikacyjne
Szczegóły Produktu:
| Place of Origin: | Guangdong, SHENZHEN |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TKQS28-100G-LR4 |
Zapłata:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Cena: | US$0.01 ~ US$1200/PC |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Szczegóły informacji |
|||
| Ratio: | 50/50 | Center Wavelength: | 1450nm |
|---|---|---|---|
| Insertion Loss: | ≤0.3dB | Package Weight: | 10g |
| Package Type: | Bare Fiber, 900um Loose Tube, 2mm Cable | Wavelegth: | 1310nm |
| Axis Alignment: | Slow axis or Fast axis | Wavelength Range: | 1310nm, 1550nm |
| Application: | Optical Communication Systems | Splitter Ratio: | 98/2 |
| Storage Temperature: | -40~+85℃ | Port Number: | 1x2 |
| Fiber Length: | 1m | Fiber: | PM Corning 980nm fiber |
| Power Handling Capacity: | High Power | ||
| Podkreślić: | Przesyłacz 100 Gbps QSFP28 LR4,DDM QSFP28 LR4 nadajnik,10 km nadajnik QSFP28 LR4 |
||
opis produktu
Cechy
ØWarto podłączalny QSFP28 MSA
ØZgodne zIEEE 802.3ba 100GBASE-LR4
ØWspiera łączną szybkość bitową 103,1 Gb/s
ØDo 10 km zasięgu dla G.652 SMF
ØJednorazowe źródło zasilania +3,3V
ØTemperatura obudowy roboczej:0 ~ 70°C
Ønadajnik: schłodzony 4x25Gb/s LAN WDM EML TOSA (1295.56/1300.05, 1304.58, 1309,14 nm)
ØOdbiornik: 4x25Gb/sNumer PINROSA
Ø4x28GInterfejs seryjny elektryczny (CEI-28G-VSR)
ØMaksymalne zużycie mocy 4,0 W
ØPojemnik LC typu duplex
Wnioski
ØLinki Ethernet 100GBASE-LR4
ØPołączenia międzyprzewodnikowe QDR i DDR w sieci Infiniband
ØPołączenia telekomunikacyjne 100G po stronie klienta
Opis
Niniejszy produkt jest modułem nadajnika 100Gb/s przeznaczonym do zastosowań komunikacji optycznej zgodnym z standardem 100GBASE-LR4 normy IEEE P802.3ba.Moduł przekształca 4 kanały wejściowe danych elektrycznych o prędkości 25 Gb/s w 4 kanały sygnałów optycznych LAN WDM, a następnie wielokrotnie łączy je w jeden kanał do przesyłu optycznego o prędkości 100 Gb/sOdwrotnie po stronie odbiorcy, moduł de-multipleksuje wejście optyczne 100Gb/s na 4 kanały sygnałów optycznych LAN WDM, a następnie konwertuje je na 4 kanały wyjściowe danych elektrycznych.
Centralne długości fal 4 kanałów LAN WDM wynoszą 1295.56/1300.05, 1304,58 i 1309,14 nm jako członkowie sieci długości fal WDM LAN zdefiniowanej w IEEE 802.3ba.W sprawiehigh performance cooled LAN WDM EA-DFB transmitters and high sensitivity PIN receivers provide superior performance for 100Gigabit Ethernet applications up to 10km links and compliant to optical interface with IEEE802.3ba Klauzula 88 100GBASE-LR4 wymagania.
Produkt jest zaprojektowany z faktorem kształtu, połączeniem optycznym/elektrycznym i cyfrowym interfejsem diagnostycznym. został zaprojektowany w celu spełnienia najtrudniejszych warunków pracy zewnętrznej, w tym temperatury, wilgotności i zakłóceń EMI.
Opis funkcjonalny
Moduł nadajnika odbiera 4 kanały danych elektrycznych o prędkości 25 Gb/s,które są przetwarzane przez 4-kanałowy układ komputerowy CDR (Clock and Data Recovery), który zmienia kształt i zmniejsza drganie każdego sygnału elektrycznegoNastępnie, each of 4 EML laser driver IC's converts one of the 4 channels of electrical signals to an optical signal that is transmitted from one of the 4 cooled EML lasers which are packaged in the Transmitter Optical Sub-Assembly (TOSA)Każdy laser wysyła sygnał optyczny w określonej długości fali określonej w wymaganiach IEEE 802.3ba 100GBASE-LR4.Te sygnały optyczne o 4 pasach będą optycznie wielokrotnie połączone w jedno włókno przez 4-do-1 optyczny WDM MUXMoc wyjściowa optyczna każdego kanału jest utrzymywana na stałym poziomie za pomocą obwodów automatycznego sterowania mocą (APC).Wyjście z nadajnika może być wyłączone przez sygnał sprzętowy TX_DIS i/lub seryjny interfejs 2-przewodowy.
Odbiornik odbiera sygnały optyczne LAN WDM o 4 pasach. The optical signals are de-multiplexed by a 1-to-4 optical DEMUX and each of the resulting 4 channels of optical signals is fed into one of the 4 receivers that are packaged into the Receiver Optical Sub-Assembly (ROSA)Każdy odbiornik przekształca sygnał optyczny w sygnał elektryczny.Sygnały elektryczne wyjściowe 4-przewodnikowe są zgodne z wymaganiami interfejsu IEEE CAUI-4Ponadto każdy otrzymany sygnał optyczny jest monitorowany przez sekcję DOM. Monitorująca wartość jest zgłaszana za pośrednictwem seryjnego interfejsu 2-przewodowego.Jeżeli jeden lub więcej odbieranych sygnałów optycznych jest słabszy niż poziom progu/RX_LOS /alarm zostanie uruchomiony.
Aby uruchomić ten produkt, potrzebne jest jedno źródło zasilania +3,3 V. Oba szpilki zasilania VccTx i VccRx są połączone wewnętrznie i powinny być stosowane równocześnie.Zgodnie ze specyfikacjami MSA moduł oferuje 7 niskich prędkości pinów sterowania sprzętowego (w tym 2-przewodowy interfejs seryjny): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL i IntL.
Module Select (ModSelL) jest pinem wejściowym.ModSelL umożliwia stosowanie tego produktu na pojedynczej 2-przewodowej interfejsie ̇ należy użyć indywidualnych linii ModSelL.
Zegar seryjny (SCL) i dane seryjne (SDA) są wymagane dla 2-przewodowego interfejsu komunikacyjnego szeregowego autobusu i umożliwiają hosta dostępu do mapy pamięci QSFP28.
Pin ResetL umożliwia całkowite zresetowanie, przywracając ustawienia do stanu domyślnego, gdy niski poziom na pinie ResetL jest utrzymywany dłużej niż minimalna długość impulsu.Podczas wykonywania resetu host nie uwzględnia wszystkich bitów stanu, dopóki nie wskaże zakończenia przerwy resetu.. Produkt wskazuje to poprzez umieszczenie sygnału IntL (Interrupt) z negatywnym bitem Data_Not_Ready na mapie pamięci.Należy pamiętać, że przy uruchomieniu (w tym gorącego wprowadzenia) moduł powinien opublikować zakończenie przerwy resetu bez konieczności resetu.
Przykładowo, w przypadku gdy moduły o większej mocy nie są w stanie chłodzić modułów o większej mocy, w przypadku gdy moduły te są w stanie chłodzić moduły o większej mocy, w przypadku gdy moduły o większej mocy nie są w stanie chłodzić modułów o większej mocy, w przypadku gdy moduły te są w stanie chłodzić moduły o większej mocy, w przypadku gdy moduły te są w stanie chłodzić moduły o większej mocy, w przypadku gdy moduły te są w stanie chłodzić moduły o większej mocy, w przypadku gdy moduły te są w stanie chłodzić moduły o większej mocy, w przypadku gdy moduły te są w stanie chłodzić moduły o większej mocy. przypadkowo włożony.
Module Present (ModPrsL) to sygnał lokalny do płyty hosta, który w przypadku braku produktu jest zwykle wyciągnięty do hosta Vcc.wypełnia ścieżkę do ziemia przez rezystor na płycie hosta i twierdzi sygnał. ModPrsL wskazuje swoją obecność poprzez ustawienie ModPrsL na stan
Interrupt (IntL) to pin wyjściowy. ?? Low?? oznacza możliwą awarię operacyjną lub stan krytyczny dla systemu hosta.Host identyfikuje źródło przerwy za pomocą 2-przewodowego seryjnego interfejsu. Pin IntL jest otwartym wyjściem z kolektoru i musi być wyciągnięty do napięcia Host Vcc na płycie Host.
Diagram bloku nadajnika
Rysunek 1. Blok nadajnikaDiagram
Przypisanie i opis szpilki
Rysunek 2. Zgodność z MSA Złącze
Definicja szpilki
|
Numer PIN |
Logika |
Symbol |
Nazwa/Opis |
Uwaga s |
|
1 |
|
GND |
Powierzchnia |
1 |
|
2 |
CML-I |
Tx2n |
Wprowadzenie danych odwróconych przez nadajnik |
|
|
3 |
CML-I |
Tx2p |
Wyjście danych z nadajnika bez odwrotu |
|
|
4 |
|
GND |
Powierzchnia |
1 |
|
5 |
CML-I |
Tx4n |
Wprowadzenie danych odwróconych przez nadajnik |
|
|
6 |
CML-I |
Tx4p |
Wyjście danych z nadajnika bez odwrotu |
|
|
7 |
|
GND |
Powierzchnia |
1 |
|
8 |
LVTLL-I |
ModSelL |
Wybór modułu |
|
|
9 |
LVTLL-I |
Zresetować |
Zresetowanie modułu |
|
|
10 |
|
VccRx |
Odbiornik zasilania +3,3V |
2 |
|
11 |
LVCMOS-I/O |
SCL |
2-przewodowy zegar seryjnego interfejsu |
|
|
12 |
LVCMOS-I/O |
SDA |
Dane serii interfejsu 2-przewodowego |
|
|
13 |
|
GND |
Powierzchnia |
|
|
14 |
CML-O |
Rx3p |
Wynik danych odbiorcy nieodwrócony |
|
|
15 |
CML-O |
Rx3n |
Wynik danych odbiornego odbiornika |
|
|
16 |
|
GND |
Powierzchnia |
1 |
|
17 |
CML-O |
Rx1p |
Wynik danych odbiorcy nieodwrócony |
|
|
18 |
CML-O |
Rx1n |
Wynik danych odbiornego odbiornika |
|
|
19 |
|
GND |
Powierzchnia |
1 |
|
20 |
|
GND |
Powierzchnia |
1 |
|
21 |
CML-O |
Rx2n |
Wynik danych odbiornego odbiornika |
|
|
22 |
CML-O |
Rx2p |
Wynik danych odbiorcy nieodwrócony |
|
|
23 |
|
GND |
Powierzchnia |
1 |
|
24 |
CML-O |
Rx4n |
Wynik danych odbiornego odbiornika |
1 |
|
25 |
CML-O |
Rx4p |
Wynik danych odbiorcy nieodwrócony |
|
|
26 |
|
GND |
Powierzchnia |
1 |
|
27 |
LVTTL-O |
ModPrsL |
Moduł obecny |
|
|
28 |
LVTTL-O |
Działalność |
Przerwać. |
|
|
29 |
|
VccTx |
Przekaźnik zasilania +3,3 V |
2 |
|
30 |
|
Vcc1 |
+3,3 V zasilacz |
2 |
|
31 |
LVTTL-I |
LPMode |
Tryb niskiej mocy |
|
|
32 |
|
GND |
Powierzchnia |
1 |
|
33 |
CML-I |
Tx3p |
Wprowadzenie danych z nadajnika bez odwrotu |
|
|
34 |
CML-I |
Tx3n |
Wynik danych odwrócony przez nadajnik |
|
|
35 |
|
GND |
Powierzchnia |
1 |
|
36 |
CML-I |
Tx1p |
Wprowadzenie danych z nadajnika bez odwrotu |
|
|
37 |
CML-I |
T1n |
Wynik danych odwrócony przez nadajnik |
|
|
38 |
|
GND |
Powierzchnia |
1 |
Uwaga:
1. GND jest symbolem sygnału i zasilania (moc) wspólnym dla modułu QSFP28. Wszystkie są wspólne w ramach modułu, a wszystkie napięcia modułu odnoszą się do tego potencjału, chyba że zaznaczono inaczej.Podłącz je bezpośrednio do sygnału deski hosta wspólnej płaszczyzny podłoża.
2.VccRx, Vcc1 i VccTx są źródłami zasilania odbiorczego i przesyłowego i stosuje się je równocześnie.Vcc1 i Vcc Tx mogą być podłączone wewnętrznie w ramach modułu w dowolnej kombinacji. Każdy z szpilów złącza ma maksymalny prąd 1000 mA.
Zalecany filtr zasilania
Rysunek 3. Zalecane zasilanieFiltrowanier
Maksymalne ratingi bezwzględne
Należy zauważyć, że działania przekraczające jakikolwiek indywidualny maksymalny poziom mocy mogą powodować trwałe uszkodzenie tego modułu.
|
Parametry |
Symbol |
Min. |
Maksymalnie |
Jednostki |
Uwaga: |
|
Temperatura przechowywania |
TS |
-40 |
85 |
DegC |
|
|
Temperatura obudowy operacyjnej |
TOP |
0 |
70 |
DegC |
|
|
Napięcie zasilania |
VCC |
- 0.5 |
3.6 |
V |
|
|
Względna wilgotność (nie kondensacyjna) |
RH |
0 |
85 |
% |
|
|
Próg uszkodzeń, każdy pas |
THd |
5.5 |
|
dBm |
|
Zalecane warunki pracy i wymagania dotyczące zasilania
|
Parametry |
Symbol |
Min. |
Typowe |
Maksymalnie |
Jednostki |
|
Temperatura obudowy operacyjnej |
TOP |
0 |
|
70 |
DegC |
|
Napięcie zasilania |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
Prędkość transmisji danych, każdy pas |
|
|
25.78125 |
|
Gb/s |
|
Wysokie napięcie wejściowe sterowania |
|
2 |
|
Vcc |
V |
|
Niskie napięcie wejściowe sterowania |
|
0 |
|
0.8 |
V |
|
Odległość połączenia z G.652 |
D |
0.002 |
|
10 |
km |
Uwaga:
1.Zależnie od rzeczywistej straty światła/km (odległość połączenia określona jest dla strat wprowadzonych światła 0,4 dB/km)
Charakterystyka elektryczna
Poniższe właściwości elektryczne są określone w zalecanym środowisku roboczym, chyba że określono inaczej.
|
Parametry |
Symbol |
Min. |
Typowe |
Maksymalnie |
Jednostki |
Uwaga: |
||
|
Zużycie energii |
|
|
|
4.0 |
W |
|
||
|
Prąd zasilający |
Icc |
|
|
1.21 |
A |
|
||
|
Odbiornik WłączenieInicjalizacja Czas |
|
|
|
2000 |
ms |
1 |
||
|
Odbiornik (każde pasmo) |
||||||||
|
Tolerancja jednoosobowego napięcia wejściowego (uwaga 2) |
|
- 0.3 |
|
4.0 |
V |
Wskazane do sygnału TP1 wspólne |
||
|
Powszechny tryb AC Wpływ Tolerancja napięcia |
|
15 |
|
|
mV |
RMS |
||
|
Różnica Wpływ napięcieSwing Próg |
|
50 |
|
|
mVpp |
LOSA Próg |
||
|
Różnicowe huśtawki |
Wpływ |
napięcie |
Vin, co się stało? |
190 |
|
700 |
mVpp |
|
|
Impedans wejściowy różnicowy |
Zin |
90 |
100 |
110 |
Ohm. |
|
||
|
Odbiornik (każdy pas) |
||||||||
|
Jednostronne napięcie |
|
Produkcja |
|
- 0.3 |
|
4.0 |
V |
Powołuje się na sygnał powszechne |
|
Wyjście w trybie wspólnym AC napięcie |
|
|
|
7.5 |
mV |
RMS |
||
|
Zmiana napięcia wyjściowego |
Vout, p.p. |
300 |
|
850 |
mVpp |
|
||
|
Impedans różnicowy |
|
Produkcja |
Zout |
90 |
100 |
110 |
Ohm. |
|
Uwaga:
1.Czas inicjacji włączania zasilania to czas od momentu, w którym napięcia zasilania osiągają i pozostają powyżejminimalne zalecane napięcia zasilania operacyjnego do momentu, gdy moduł jest w pełni funkcjonalny.
2.Tolerancja jednoosobowego napięcia wejściowego jest dopuszczalnym zakresem natychmiastowego wejścia sygnały.
Charakterystyka optyczna
|
QSFP28 100GBASE-LR4 |
|
||||||||||
|
Parametry |
Symbol |
Min. |
Typowe |
Maksymalnie |
Jednostka |
Uwaga: |
|
||||
|
Długość fali pasów |
L0 |
1294.53 |
1295.56 |
1296.59 |
nm |
|
|
||||
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
nm |
|
|
||||
|
|
L2 |
1303.54 |
1304.58 |
1305.63 |
nm |
|
|
||||
|
|
L3 |
1308.09 |
1309.14 |
1310.19 |
nm |
|
|
||||
|
Przekaźnik |
|
||||||||||
|
Współczynnik tłumienia w trybie bocznym |
SMSR |
30 |
|
|
dB |
|
|
||||
|
Średnia całkowita moc startowa |
PT |
|
|
10.5 |
dBm |
|
|
||||
|
Średnia moc startowa, w każdym pasie |
PŚrednia wartość |
- Cztery.3 |
|
4.5 |
dBm |
|
|
||||
|
OMA, każdy pas. |
POMA |
- Jeden.3 |
|
4.5 |
dBm |
1 |
|
||||
|
Różnica w Wystrzał Władzapomiędzy dowolnymDwa.Szlaki (OMA) |
Ptx, różnica |
|
|
5 |
dB |
|
|
||||
|
WystrzałWładzaw OMA minus nadajnik a także Rozproszenie |
|
- Dwa.3 |
|
|
dBm |
|
|
||||
|
Kary (TDP) na pasie |
|
|
|
|
|
|
|||||
|
TDP, każdy pas |
TDP |
|
|
2.2 |
dB |
|
|||||
|
Wskaźnik wyginięcia |
Wylotowe |
4 |
|
|
dB |
|
|||||
|
RIN20OMA |
RIN |
|
|
-130 |
dB/Hz |
|
|||||
|
Tolerancja strat zwrotu optycznego |
TOL |
|
|
20 |
dB |
|
|||||
|
Odbicie nadajnika |
RT |
|
|
-12 |
dB |
|
|||||
|
Maska do oczu {X1,X2, X3,Y1, Y2, Y3} |
|
{0}25, 0.4, 0.45, 0.25, 0.28, 0, 4} |
|
2 |
|||||||
|
Średnia Wystrzał Władza Włączony Odbiornik, każdy pas. |
Pof! |
|
|
- 30 |
dBm |
|
|||||
|
Odbiornik |
|||||||||||
|
Próg uszkodzeń, każdy pas |
THd |
5.5 |
|
|
dBm |
3 |
|||||
|
Łączna średnia moc odbioru |
|
|
|
10.5 |
dBm |
|
|||||
|
Średnia moc odbioru, w każdym pasie |
|
- Dziesięć.6 |
|
4.5 |
dBm |
|
|||||
|
Odbiór Władza (OMA), każdy Ścieżka |
|
|
|
4.5 |
dBm |
|
|||||
|
Czułość odbiornika (OMA) w każdym pasie |
SEN |
|
|
- Osiem.6 |
dBm |
|
|||||
|
Stres. Odbiornik Wrażliwość (OMA), każdy pas |
|
|
|
- Sześć.8 |
dBm |
4 |
|||||
|
Odblaskowość odbiornika |
RR |
|
|
-26 |
dB |
|
|||||
|
Różnica w Odbiór Władza pomiędzy dowolnymi dwoma pasami (OMA) |
Prx, różnica |
|
|
5.5 |
dB |
|
|||||
|
Wpływ z tytułu strat |
LOSA |
|
-18 lat. |
|
dBm |
|
|||||
|
Los Deassert |
Zgubiony |
|
-15 |
|
dBm |
|
|||||
|
LOS histereza |
Zgubienie |
0.5 |
|
|
dB |
|
|||||
|
Odbiornik Elektryczny 3 dB Górna częstotliwość ograniczenia, każdy pas |
Fc |
|
|
31 |
GHz |
|
|||||
|
Warunki badania wrażliwości odbiorników naprężenia (uwaga 5) |
|||||||||||
|
PionowaZamknięcie oczuKary.każdy Ścieżka |
|
|
1.8 |
|
dB |
|
|||||
|
Jitter J2 na podwyższonym napięciu, każdy pas |
|
|
0.3 |
|
UI |
|
|||||
|
Jitter J9 na podwyższonym napięciu, każdy pas |
|
|
0.47 |
|
UI |
|
|||||
1.Nawet jeśli TDP < 1 dB, OMA min musi przekroczyć zdefiniowaną tutaj wartość minimalną.
2.Zobacz rysunek 4 poniżej.
3.Odbiornik musi być w stanie bez uszkodzenia tolerować ciągłą ekspozycję na modulowany sygnał wejściowy optyczny.
Przyjmujący nie musi działać prawidłowo przy tej mocy wejściowej.
4.Mierzone z sygnałem badania zgodności przy wejściu odbiornika dla BER = 1x10-12.
5.Weryfikacja czułości odbiornika w warunkach napięcia nie jest charakterystyczna dla urządzenia, które jest używane do pomiaru czułości odbiornika. Odbiornik.
Funkcje diagnostyczne cyfrowe
Następujące cyfrowe cechy diagnostyczne są określone w normalnych warunkach pracy, chyba że określono inaczej.
|
Parametry |
Symbol |
Min. |
Maksymalnie |
Jednostki |
Uwaga: |
|
Temperatura monitorbezwzględne błąd |
DMI_Temp |
-3 |
+3 |
DegC |
Powyżej zakresu temperatury pracy |
|
Monitor napięcia zasilania błąd absolutny |
DMI _VCC |
- 0.1 |
0.1 |
V |
Przesyłka zakres |
|
Kanał RX mocMonitor absolutny błąd |
DMI_RX_Ch |
-2 |
2 |
dB |
1 |
|
Kanał Zaniedbania prąd monitor |
DMI_Ibias_Ch |
-10% |
10% |
mA |
|
|
Kanał TX moc monitorowanie błędu absolutnego |
DMI_TX_Ch |
-2 |
2 |
dB |
1 |
Wynik do pomiar dokładność z różne pojedynczy tryb włókna, Tam jest. mogłoby być / dodatkowe +/-1 dB wahania, lub +/- 3 dB w sumie Dokładność.
Wymiary mechaniczne
Wskaźnik4. Konstrukcja mechanicznae
ESD
Ten nadajnik jest określony jako próg ESD 1KV dla wysokiej prędkości pinów danych i 2KV dla wszystkich innych elektrycznych pinów wejściowych, badany zgodnie z MIL-STD-883, metodą 3015.4 /JESD22-A114-A (HBM).podczas obsługi tego modułu nadal wymagane są normalne środki ostrożności w zakresie ESD. Ten nadajnik jest dostarczany w opakowaniu chroniącym przed ESD. Należy go wyjąć z opakowania i obsługiwać tylko w opakowaniu chronionym przed ESD. środowiska.
Bezpieczeństwo laserowe
Jest to produkt laserowy klasy 1 zgodnie z EN 60825-1:2014Ten produkt jest zgodny z 21 CFR 1040.10 i 1040.11 z wyjątkiem odstępstw zgodnie z Laser Notice No. 50, z dnia 24 czerwca 2007 r.
Uwaga: zastosowanie urządzeń sterujących lub regulacji lub wykonywanie procedur innych niż określone w niniejszym dokumencie może prowadzić do narażenia na niebezpieczne promieniowanie.
Zgodność z przepisami
|
Cechy |
Odnośnik |
Wydajność |
|
Rozładowanie elektrostatyczne(ESD) |
IEC/EN 61000-4-2 |
Kompatybilne ze standardami |
|
interferencje elektromagnetyczne (EMI) |
FCC Część 15 Klasa B EN 55022 Klasa B (CISPR 22A) |
Kompatybilne ze standardami |
|
Bezpieczeństwo oczu laserowego |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Produkt laserowy klasy 1 |
|
Rozpoznanie składników |
IEC/EN 60950, UL |
Kompatybilne ze standardami |
|
ROHS |
2002/95/WE |
Kompatybilne ze standardami |
|
EMC |
EN 61000-3 |
Kompatybilne ze standardami |
