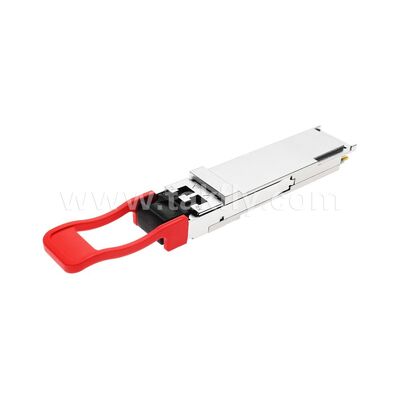

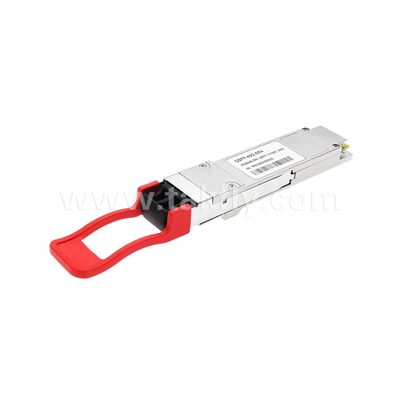

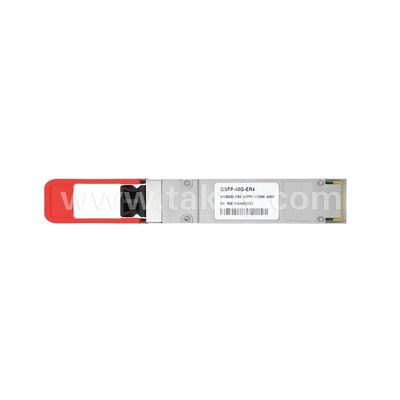

Moduł nadajnika optycznego 40Gbps CWDM 40KM QSFP+ dla centrum danych FTTH FTTX

Ten produkt jest ściśle zgodny z 40GBASE-ER4 standardu IEEE P802.3ba. Jest to moduł nadawczo-odbiorczy przeznaczony do zastosowań w komunikacji optycznej na odległość 40 km.

Moduł przekształca 4 kanały wejściowe 10 Gb/s na 4 sygnały optyczne CWDM i multipleksuje te kanały w jeden kanał w celu uzyskania transmisji optycznej 40 Gb/s. Po stronie odbiornika proces jest odwrotny – wejście transmisji optycznej 40 Gb/s jest konwertowane na 4 sygnały optyczne CWDM, które następnie są przekształcane na 4-kanałowe wyjściowe dane elektryczne.

Zgodnie z siatką długości fal zdefiniowaną w ITU-T G694.2, środkowe długości fal kanałów CWDM wynoszą 1271, 1291, 1311 i 1331 nm. Moduł posiada złącze typu duplex LC dla interfejsu optycznego oraz 148-pinowe złącze dla interfejsu elektrycznego. Aby zminimalizować dyspersję optyczną w systemach długodystansowych, wymagany jest światłowód jednomodowy (SMF).

Ten produkt spełnia standardy umowy QSFP Multi-Source Agreement (MSA) i został zaprojektowany tak, aby wytrzymać trudne zewnętrzne warunki pracy, w tym ekstremalne temperatury, wilgotność i zakłócenia EMI.

• Szybkość transmisji danych do 11,2 Gb/s na kanał
• Zgodny z QSFP+ MSA
• Zgodny ze specyfikacją IEEE 802.3ba dla łączy 40GBASE-ER4
• 4 niechłodzone lasery DFB CWDM, wykorzystujące siatkę długości fal ITU G.694.2 przy 1271, 1291, 1311 i 1331 nm
• Wysoka czułość APD-TIA z optycznym DEMUX
• Zasięg do 40 km w przypadku standardowego światłowodu jednomodowego
• Interfejs elektryczny z możliwością podłączenia podczas pracy
• Temperatura obudowy roboczej 0°C do +70°C
• Zasilanie 3V
• Zgodny z RoHS 6 (bezołowiowy)

• Szeroko stosowane w centrach danych łącza Ethernet 40GBASE-ER4
• Odległości transmisji do 40 km za pomocą standardowego światłowodu jednomodowego
• Obsługuje testy multipleksowania i demultipleksowania OTU3, OTU3e1, OTU3e2
