Kabel wewnętrzny FTTH z mikrowłóknem optycznym GJFH 24-288 rdzeni | Do centrum danych i systemu sieciowego
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny, Shenzhen |
| Nazwa handlowa: | DF/OEM/Nuetral |
| Orzecznictwo: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numer modelu: | Kabel wewnętrzny FTTH z mikrowłóknem optycznym GJFH 24-288 rdzeni| Do centrum danych i systemu sieci |
Zapłata:
| Minimalne zamówienie: | Zbywalny |
|---|---|
| Cena: | negotiable denpend on QTY |
| Szczegóły pakowania: | Pudełko blistrowe + karton |
| Czas dostawy: | 5-9 dni roboczych zależy od ILOŚCI |
| Zasady płatności: | Western Union, T/T,/Paypal |
| Możliwość Supply: | 1000pcs/dzień |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Kabel wewnętrzny FTTH z mikrowłóknem optycznym GJFH 24-288 rdzeni | Do centrum danych i systemu siec | Tłumienie SM: | Typowe 0,36/0,22 |
|---|---|---|---|
| Średnica okładziny (µm): | 125±1,0 | Tłumienie MM: | Typowe 3,0/1,0 |
| Liczba włókien optycznych: | 24-288 C | luźny kolor tuby: | Chromatograficzna |
| Materiał osłony: | LSZH | Średnica pochwy: | 3,0 ± 0,1 mm |
| Zakres temperatur: | -20 ℃-+60 ℃ | Gwarancja: | 5 lat, dożywotnia konserwacja |
| Marka włókien: | Corning, YOFC, OFS, Draka | ||
| Podkreślić: | Kabel mikrofabryczny GJFH-24-288,Kabel światłowodowy wewnętrzny GJFH,Kabel światłowodowy 288 włókien |
||
opis produktu
Kabel światłowodowy wewnętrzny FTTH Micro GJFH 24-288 włókien | Do centrów danych i systemów sieciowych
Przegląd kabla światłowodowego wewnętrznego Micro GJFH
Kabel światłowodowy wewnętrzny Micro GJFH-24-288
Zastosowania kabla światłowodowego wewnętrznego Micro GJFH
- Aktywny łącznik światłowodowy lub światłowód ogonowy
- Routing i połączenia dla centrów danych i lokalizacji sieci komunikacji wewnętrznej
- Połączenie między instrumentami a sprzętem komunikacyjnym
Charakterystyka kabla światłowodowego wewnętrznego Micro GJFH
- Powlekane włókno jest łatwe do obrania
- Element wzmacniający z przędzy aramidowej zapewnia doskonałą odporność na rozciąganie
- Wielordzeniowa liczba przy małej średnicy zewnętrznej
- Dobra wydajność trudnopalna z niskim indukowanym tłumieniem w zakresie temperatur roboczych
Parametry i właściwości optyczne
Specyfikacje jednomodowych włókien światłowodowych
| Typ włókna | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Tłumienie (dB) | Typowe: 0.36/0.22 Maksymalne: 0.5/0.4 |
Typowe: 0.36/0.22 Maksymalne: 0.5/0.4 |
Typowe: 0.36/0.22 Maksymalne: 0.5/0.4 |
Typowe: 0.36/0.22 Maksymalne: 0.5/0.4 |
| Nachylenie zerowej dyspersji | ≤0.091 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² |
| Dyspersja (1285~1340nm) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) |
| Średnica pola modowego (@1310nm) | 9.1±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm |
| Długość fali odcięcia kabla (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| Minimalny promień gięcia (mm) | 16 mm | 10 mm | 7.5 mm | 5.0 mm |
| Średnica płaszcza (µm) | 125±1.0µm | 125±1.0µm | 125±1.0µm | 125±1.0µm |
Specyfikacje wielomodowych włókien światłowodowych
| Typ włókna | 62.5/125 µm (850/1300nm) | 50/125 µm (850/1300nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| Tłumienie (dB) | Typowe: 3.0/1.0 Maksymalne: 3.5/1.5 |
Typowe: 3.0/1.0 Maksymalne: 3.5/1.5 |
Typowe: 3.0/1.0 Maksymalne: 3.5/1.5 |
Typowe: 3.0/1.0 Maksymalne: 3.5/1.5 |
Typowe: 3.0/1.0 Maksymalne: 3.5/1.5 |
Typowe: 3.0/1.0 Maksymalne: 3.5/1.5 |
| Pasmo przenoszenia (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Efektywne pasmo modowe | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 Gigabit Ethernet SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| Minimalny promień gięcia (mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Średnica płaszcza (µm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

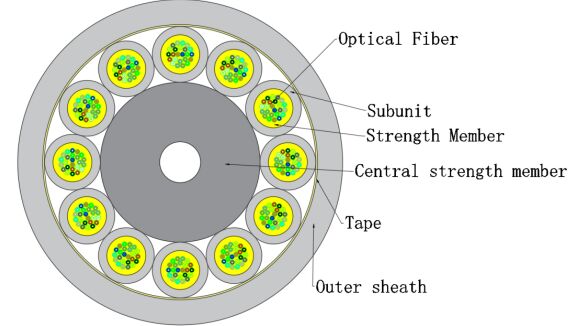

Struktura kabla światłowodowego wewnętrznego Micro GJFH
| Pozycje | Opisy |
|---|---|
| Włókno światłowodowe | Liczba włókien: 24-48 | 50-72 | 74-96 | 98-288 Kolor: Chromatograficzny |
| Podjednostka/Wypełniacz | Liczba: 4 | 6 | 8 | 12 Materiał: LSZH |
| Element wzmacniający | Materiał: Przędza aramidowa Kolor: Zależnie od wymagań klienta lub typu włókna Średnica: 3.0±0.1 mm Grubość: 0.5±0.05 mm |
| Centralny element wzmacniający | Materiał: FRP i osłona |
| Osłona zewnętrzna | Materiał: LSZH Kolor: Zależnie od wymagań klienta lub typu włókna |
| Warstwa opakowania | Materiał: Taśma Średnica: 9.0±0.3 | 11.2±0.4 | 13.5±0.5 | 17.5±0.5 mm |
Charakterystyka mechaniczna i środowiskowa
| Pozycje | Opisy |
|---|---|
| Wytrzymałość na rozciąganie | Krótkoterminowa: 150N Długoterminowa: 50N |
| Odporność na zgniatanie | Krótkoterminowa: 500N/100mm Długoterminowa: 100N/100mm |
| Zakres temperatur | -20°C do +60°C |
| Promień gięcia | Dynamiczny: ≥20D Statyczny: ≥10D |
Pakowanie i dostawa
- Pakowanie: Drewniane bębny ochronne. Zgodnie z życzeniem klienta lub naszej firmy.
- Długość dostawy: Standardowa długość szpuli: 0.5-2.0 km lub zgodnie z życzeniem klienta.
Oznakowanie kabla
- Oznakowanie kabla co metr drukiem atramentowym
- Rok produkcji
- Typ kabla
- Liczba włókien
- Długość kabla
- Itp.
- Zgodnie z życzeniem klienta lub naszej firmy
Zdjęcia kabla światłowodowego wewnętrznego Micro GJFH
Dlaczego wybrać TAKFLY?
- Ponad 26 lat doświadczenia w produkcji produktów światłowodowych
- Ponad 450 pracowników montażowych z ponad 3-letnim doświadczeniem
- Ponad 10 inżynierów R&D zajmujących się innowacjami
- 16 wtryskarek i linii produkcyjnych importowanych z Niemiec
- Ponad 30 maszyn testujących, w tym OTDR, 3D, VFL, testery IL&RL
- Kompleksowy sprzęt testujący: testery wytrzymałości na rozciąganie, testery odporności na zgniatanie, testery mocy, sprawdzarki światła
- Akceptowane logo OEM
- Udział w globalnych wystawach: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kontrola jakości
- Kontrola punktowa surowców przed produkcją
- Pełna kontrola po każdym indywidualnym procesie
- Kompleksowe kontrole produkcji w połowie procesu
- Pełna kontrola gotowego produktu przed pakowaniem
- Kontrole punktowe przed wysyłką
Informacje o dostawie
- Próbki: 1-3 dni roboczych
- Zamówienia produkcyjne: 3-7 dni roboczych
- Pakowanie: Dostępne torby plastikowe, kartony i palety na życzenie
