opis produktu
Mikro-kabel światłowodowy do wnętrz GJFH-24-288
Przegląd produktu
Mikro-kabel światłowodowy do wnętrz GJFH-24-288
Zastosowania produktu
- Aktywne złącze światłowodowe, zworka lub włókno końcowe
- Prowadzenie i łączenie w centrach danych i w lokalizacjach wewnętrznych sieci komunikacyjnych
- Połączenia między urządzeniami i sprzętem komunikacyjnym
Charakterystyka produktu
- Powlekane włókno jest łatwe do usunięcia
- Element wzmocniony przędzą aramidową zapewnia doskonałą odporność na rozciąganie
- Wielordzeniowa liczba z małą średnicą zewnętrzną
- Dobre właściwości ognioodporne z niskim indukowanym tłumieniem w zakresie temperatur roboczych
Parametry i właściwości optyczne
Specyfikacje światłowodu jednomodowego
| Typ włókna | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Tłumienie (dB) | Typowe: 0,36/0,22 Maksymalne: 0,5/0,4 |
Typowe: 0,36/0,22 Maksymalne: 0,5/0,4 |
Typowe: 0,36/0,22 Maksymalne: 0,5/0,4 |
Typowe: 0,36/0,22 Maksymalne: 0,5/0,4 |
| Nachylenie dyspersji zerowej | ≤0,091 ps/km*nm² | ≤0,092 ps/km*nm² | ≤0,092 ps/km*nm² | ≤0,092 ps/km*nm² |
| Dyspersja (1285~1340nm) | -3,5 - 3,5ps/(nm*km) | -3,5 - 3,5ps/(nm*km) | -3,5 - 3,5ps/(nm*km) | -3,5 - 3,5ps/(nm*km) |
| Średnica pola modowego (@1310nm) | 9,1±0,4 µm | 8,8±0,4 µm | 8,8±0,4 µm | 8,8±0,4 µm |
| Długość fali odcięcia kabla (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| Minimalny promień gięcia (mm) | 16 mm | 10 mm | 7,5 mm | 5,0 mm |
| Średnica płaszcza (µm) | 125±1,0µm | 125±1,0µm | 125±1,0µm | 125±1,0µm |
Specyfikacje światłowodu wielomodowego
| Typ włókna | 62,5/125 µm (850/1300nm) | 50/125 µm (850/1300nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| Tłumienie (dB) | Typowe: 3,0/1,0 Maksymalne: 3,5/1,5 |
Typowe: 3,0/1,0 Maksymalne: 3,5/1,5 |
Typowe: 3,0/1,0 Maksymalne: 3,5/1,5 |
Typowe: 3,0/1,0 Maksymalne: 3,5/1,5 |
Typowe: 3,0/1,0 Maksymalne: 3,5/1,5 |
Typowe: 3,0/1,0 Maksymalne: 3,5/1,5 |
| Szerokość pasma (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Efektywna modalna szerokość pasma | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 Gigabit Ethernet SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| Minimalny promień gięcia (mm) | 30 | 30 | 7,5 | 7,5 | 7,5 | 7,5 |
| Średnica płaszcza (µm) | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 |

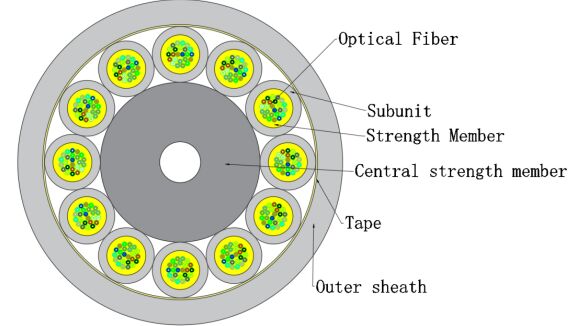

Struktura produktu
| Elementy | Opisy |
|---|---|
| Włókno optyczne |
Liczba włókien: 24-48 | 50-72 | 74-96 | 98-288 Kolor: Chromatyczny |
| Podjednostka/Wypełniacz |
Liczba: 4 | 6 | 8 | 12 Materiał: LSZH |
| Element wytrzymałościowy |
Materiał: Przędza aramidowa Kolor: W zależności od wymagań klienta lub typu włókna Średnica: 3,0±0,1 mm Grubość: 0,5±0,05 mm |
| Centralny element wytrzymałościowy | Materiał: FRP i osłona |
| Osłona zewnętrzna |
Materiał: LSZH Kolor: W zależności od wymagań klienta lub typu włókna |
| Warstwa opakowania |
Materiał: Taśma Średnica: 9,0±0,3 | 11,2±0,4 | 13,5±0,5 | 17,5±0,5 mm |
Charakterystyka mechaniczna i środowiskowa
| Elementy | Opisy |
|---|---|
| Wytrzymałość na rozciąganie | Krótkotrwała: 150N Długotrwała: 50N |
| Odporność na zgniatanie | Krótkotrwała: 500N/100mm Długotrwała: 100N/100mm |
| Zakres temperatur | -20℃ do +60℃ |
| Promień gięcia | Dynamiczny: ≥20D Statyczny: ≥10D |
Pakowanie i dostawa
- Pakowanie: Ochrona bębnami drewnianymi. Zgodnie z życzeniem klienta lub naszej firmy.
- Długość dostawy: Standardowa długość szpuli: 0,5-2,0 km lub zgodnie z życzeniem klienta.
Oznakowanie kabla
- Oznakowanie kabla co metr za pomocą druku atramentowego
- Rok produkcji
- Typ kabla
- Liczba włókien
- Długość kabla
- Itp.
- Zgodnie z życzeniem klienta lub naszej firmy
Obrazy produktów
Dlaczego warto wybrać TAKFLY
- Ponad 26 lat doświadczenia w produkcji produktów światłowodowych
- Ponad 450 pracowników montażowych z ponad 3-letnim doświadczeniem
- Ponad 10 inżynierów ds. badań i rozwoju poświęconych innowacjom
- 16 importowanych z Niemiec maszyn do wtrysku i linii produkcyjnych
- Ponad 30 maszyn testujących, w tym OTDR, 3D, VFL, przyrządy testujące IL&RL
- Kompleksowy sprzęt testujący: testery wytrzymałości na rozciąganie, testery odporności na zgniatanie, testery mierników mocy, testery światła
- Akceptacja marki OEM
- Udział w globalnych wystawach: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kontrola jakości
- Kontrola materiałów przed produkcją
- Pełna kontrola po każdym indywidualnym procesie
- Kompleksowe kontrole produkcji w trakcie realizacji
- Kompletna kontrola gotowego produktu przed pakowaniem
- Kontrole wyrywkowe przed wysyłką
Informacje o dostawie
- Próbki: 1-3 dni robocze
- Zamówienia masowej produkcji: 3-7 dni roboczych
- Pakowanie: Dostępne worki plastikowe, kartony i palety na życzenie
Często zadawane pytania
P1: Jak mogę otrzymać Państwa katalog i cennik?
Prosimy o podanie adresu e-mail lub danych kontaktowych za pośrednictwem naszej strony internetowej, aby otrzymać nasz katalog i cennik.
P2: Czy mogę negocjować ceny?
Tak, możemy rozważyć rabaty dla wielu ładunków kontenerowych towarów mieszanych.
P3: Ile wyniosą koszty wysyłki?
Koszty wysyłki zależą od wielkości przesyłki i metody wysyłki. Podamy koszty na żądanie.
P4: Czy mogę Państwa odwiedzić?
Oczywiście! Nasza fabryka znajduje się w Shenzhen w Chinach. Prosimy o kontakt w celu umówienia spotkania.
P5: Co zrobić, jeśli wystąpi problem z jakością po otrzymaniu towaru?
Jeśli po rozpakowaniu napotkasz problemy z jakością, zrób zdjęcia w celach informacyjnych. Nasz dział kontroli jakości zbada sprawę i przedstawi najlepsze rozwiązania, a także wdroży ulepszenia jakości w przyszłej produkcji.
P6: Jakie są Państwa warunki pakowania?
Zazwyczaj pakujemy towary w pudełka blister i kartony, ale możemy uwzględnić niestandardowe prośby dotyczące pakowania od klientów.
P7: Jakie są Państwa warunki płatności?
T/T 30% jako depozyt, a 70% salda przed dostawą. Zapewniamy zdjęcia produktów i opakowań przed ostateczną płatnością.
P8: Jakie są Państwa warunki dostawy?
EXW, FOB, CFR, CIF, DDU
P9: A co z czasem dostawy?
Zazwyczaj 5-7 dni roboczych po otrzymaniu zaliczki. Konkretny czas dostawy zależy od pozycji i ilości zamówienia.
P10: Czy mogą Państwo produkować zgodnie z próbkami?
Tak, możemy produkować produkty na podstawie Państwa próbek lub rysunków technicznych.
