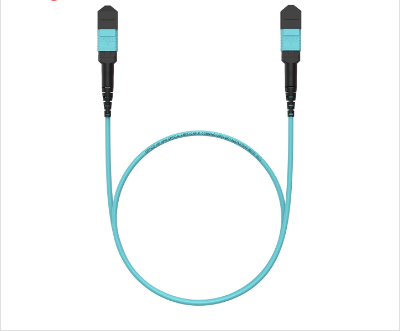

Wysokowydajny kabel krosowy MPO/MTP – 8/12/24 włókien, niskie straty, zgodny z IEC i TIA
Szczegóły Produktu:
| Miejsce pochodzenia: | Shenzhen, Chiny |
| Nazwa handlowa: | Takfly/OEM |
| Orzecznictwo: | CE, ISO, RoHS, GS |
| Numer modelu: | Kabel krosowy MPO/MTP |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | US $9.88-US $19.88/ Pcs |
| Szczegóły pakowania: | Torba PP, a następnie w kartonie |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | Akredytywa, T/T, Western Union, Paypal |
| Możliwość Supply: | 50000 sztuk / miesiąc |
|
Szczegóły informacji |
|||
| Rdzeń: | Wielordzeniowy | Złącze A: | SC |
|---|---|---|---|
| Złącze B: | MPO/MTP | Tryb światłowodowy: | 50/125um |
| Średnica kabla: | 0,9/2,0/3,0 | Typ polski: | PC/APC |
| Strata zwrotu: | MM/PC: 20 dB/SM/APC: 60 dB | Utrata wtrąceniowa: | Maks. 0,35 dB (typowo 0,15 dB) |
| Zewnętrzny materiał osłony: | PVC/LSZH | Promień gięcia statyczny/dynamiczny: | 10dni/20dni |
| Kod Hs: | 854470000 | Płeć: | Mężczyzna/kobieta |
| Podkreślić: | Patchcord MPO MTP o niskiej stracie,kabel światłowodowy MPO MTP zgodny z IEC,wysokowydajny przewód MPO MTP 24 włókna |
||
opis produktu
Wysokiej wydajności MPO/MTP Patch Cord 8/12/24 Włókna, niska strata, zgodne z normami IEC i TIA
Seria łączników MPO/MTP wielowłonkowych zapewnia wysoką gęstość połączeń optycznych dla dzisiejszych sieci wymagających dużej przepustowości.zapewnia dokładne wyrównanie włókien do 24 włókien w jednym interfejsieNiezależnie od tego, czy budujesz rdzeń centrum danych, ulepszasz centralne biuro telekomunikacyjne, czy wdrażasz sieci przemysłowe, ta rodzina złączy oferuje niezawodną, sprawdzoną w terenie wydajność.
Dostępne są dwie klasy wydajności, które odpowiadają wymaganiom budżetu łącza:
- Standardowa wersja- typowa utrata wstawienia ≤ 0,35 dB, maksymalna ≤ 0,70 dB
- Wersja o niskich stratach- typowa utrata wstawienia ≤ 0,20 dB, maksymalna ≤ 0,35 dB
Seria jest w pełni zgodna z normami IEC 61754-7 i EIA/TIA-604-5, obsługuje zarówno światła jednomodowe (G652, G655, G657) jak i wielo-modowe (OM1-OM5), z powierzchniami końcowymi PC lub APC.
Kluczowe cechy
- Precyzyjnie odlewana ferruła MT- Spójna geometria rdzenia dla niskiej straty i wysokiej powtarzalności
- Wysoce precyzyjne szpilki przewodnicze- Dokładne ustawienie, nawet po wielokrotnym parzeniu.
- Kompaktny projekt- Podtrzymuje 4, 8, 12 lub 24 włókna w jednym łączniku
- Dwa stopnie strat- wersje standardowe i z niskimi stratami, dostosowane do różnych budżetów mocy łącza
- Szeroka kompatybilność- Prace z włóknami SM (G652, G655, G657) i MM (OM1-OM5)
- Wielokrotne rodzaje kabli- mini okrągły kabel (≤ 4,5 mm) lub kabel wstążkowy (≤ 3,0 × 5,0 mm)
- Opcje na pokrywę- PVC lub LSZH, wolne od halogenów z niskim poziomem dymu dla bezpieczeństwa w pomieszczeniach
- Zgodność z wymogami branżowymi- IEC 61754-7 i EIA/TIA-604-5
Wnioski
| Segment rynku | Typowe przypadki zastosowania |
|---|---|
| Centrum danych | Wysoka gęstość patchingu pomiędzy przełącznikami górnych warstw i warstwami agregacji |
| Działania telekomunikacyjne | Podstawowa struktura biurowa, ramy dystrybucji FTTx |
| Sieci przedsiębiorstw | Gigabit Ethernet, ATM backbone, okablowanie lokalne |
| Telewizja CATV i multimedia | Rozdzielanie sygnału wideo, połączenia międzyprzewodnikowe |
| Przemysłowe | Zapewnione połączenia optyczne, połączenia pomiędzy klatkami |
| Aktywne interfejsy urządzeń | Moduły O/E, nadajniki, równoległe połączenia optyczne między kartami PC |
Specyfikacje techniczne
| Parametry | LC, SC, ST, FC (jednopłytkowe) | MPO/MTP (wielowłonkowe) |
|---|---|---|
| Typ powierzchni końcowej | UPC / APC | PC / APC |
| Rodzaj włókna | SM (G652, G655, G657); MM (OM1-OM5) | Tak samo. |
| Liczba rdzeni | 8, 12, 24 | Tak samo. |
| Średnica kabla | 0.9 / 2.0 / 3.0 mm | Mini okrąg: ≤4,5 mm Taśma: ≤ 3,0 × 5,0 mm |
| Utrata wstawienia | ≤ 0,3 dB | Standardowy: Typ ≤0,35 / Maks ≤0,70 dB Niska utrata: Typ ≤0,20 / Maks ≤0,35 dB |
| Strata zwrotu (min.) | UPC SM: 40 dB APC SM: 60 dB UPC MM: 25 dB |
SM APC: 60 dB MM PC: 20 dB |
| Długość fali badania | SM: 1310/1550 nm MM: 850/1300 nm |
Tak samo. |
| Powtarzalność | ≤ 0,1 dB | Tak samo. |
| Trwałość | ≤0,2 dB | Tak samo. |
| Wymienność | ≤0,2 dB | Tak samo. |
| Temperatura pracy | -20°C do +70°C | Tak samo. |
| Temperatura przechowywania | -40°C do +80°C | Tak samo. |
| Materiał obudowy zewnętrznej | PVC / LSZH | Tak samo. |
| Promień gięcia (statyczny/dynamiczny) | 10D / 20D | Tak samo. |
| Długość | Zindywidualizowane | Tak samo. |
Uwaga: Wszystkie wartości są testowane w fabryce. Kolumna MPO/MTP ma identyczne specyfikacje optyczne z kolumną jednowłonkową, gdzie oznaczono "takie same".
Wyjaśnione stopnie wydajności
| Klasa | Typowy IL | Maksymalny IL | Najlepiej dla |
|---|---|---|---|
| Standardowy | ≤ 0,35 dB | ≤ 0,70 dB | Patching ogólnego przeznaczenia, połączenia krótkiego zasięgu, wdrażanie o wysokich kosztach |
| Niski poziom strat | ≤ 0,20 dB | ≤ 0,35 dB | Połączenia budżetowe o dużej mocy, transmisja na duże odległości, aplikacje 40G/100G/400G |
Opcje kablowe i płaszcze
| Rodzaj kabla | Wymiar | Materiał obudowy | Typowe zastosowanie |
|---|---|---|---|
| Minikable okrągłe | ≤ 4,5 mm OD | PVC lub LSZH | Przewody wewnętrzne, tacy nadgórskie centrów danych |
| Kabel wstążkowy | ≤ 3,0 × 5,0 mm | PVC lub LSZH | Wysokiej gęstości wybicie, splicing fuzji masowej |
Dostosowanie i zapewnienie jakości
- Długość na zamówienie- Każda długość od 1m do 100m+ dostępna.
- Opcje złącza- MPO/MTP można kończyć za pomocą przewodów LC, SC, ST, FC (przewodów powietrznych) w razie potrzeby.
- 100% badane- Każdy zestaw jest testowany pod kątem strat wstawienniczych, strat zwrotnych oraz geometrii końcowej powierzchni (interferometr i mikroskop).
- Zgodne z ROHS- Wszystkie materiały spełniają normy środowiskowe.
- Etykietowanie- Numeracja portów, kody kreskowe lub buty kolorowe na żądanie.
Przykład zamówienia
| Liczba włókien | Klasa | Rodzaj kabla | Włócznia | Długość | Strona końcowa |
|---|---|---|---|---|---|
| 12 | Niski poziom strat | Mini runda | LSZH | 5m | APC |
Kod zamówienia:
(Kontaktuj się z nami w celu uzyskania pełnej tabeli kodów zamówienia.)
MPO-12-LL-MINI-LSZH-5M-APC(Kontaktuj się z nami w celu uzyskania pełnej tabeli kodów zamówienia.)
Dlaczego wybrać serię MPO/MTP firmy Takfly?
- Udowodniona wiarygodność- Precyzyjna ferruła MT i szpilki przewodnie zapewniają stałe ustawienie.
- Gotowe na przyszłość- Wspiera do 24 włókien, zgodne z optyką 40G/100G/400G.
- Przystosowane do użytku w terenie- Łatwy do czyszczenia, silny mechanizm zamka.
- Globalna zgodność- IEC, TIA, RoHS, REACH.
Częste pytania
P: Czy jest pan producentem?
O: Tak, jesteśmy producentem, dostawcą rozwiązań FTTH i kompleksowych rozwiązań dla centrów danych w Shenzhen w Chinach, założonym w 2000 r.
P: Jaki jest MOQ?
A: MOQ może być 1 sztuk, ale cena nie jest konkurencyjna.
P: Czy można podać cenę FOB?
O: Tak. Możemy dostarczyć drogą powietrzną, DHL, TNT, UPC, FEDEX, itp. W przypadku dużej ilości dostarczymy drogą morską. Możemy podać cenę z przewozem i czasem przewozu dla Ciebie,po poinformowaniu nas o szczegółowych wymaganiach z ilościąMamy konkurencyjnych spedytorów. Do dalszych rozwiązań, możesz skontaktować się z nami.
P: Jaka jest twoja jakość?
Odpowiedź: Nasza produkcja jest zgodna ze standardem IEC, Europy. CE, ISO, RoHS, CPR i ANATEL. Wszystkie produkty są testowane w 100% przed dostawą.
P: Jaki jest czas realizacji?
Odpowiedź: zależy od ilości i produktów. W przypadku liny światłowodowej czas realizacji może wynosić 2-3 dni robocze w obrębie 5000 sztuk.Możemy załatwić pilne zamówienia..
P: Jaka jest twoja gwarancja?
Odpowiedź: Zależy od produktu, mamy 1 rok gwarancji od dostawy, ale tylko odpowiedzialny za sztuczne uszkodzenia.Przewóz zostanie opłacony przez ciebie..
P: Jak się pakowałeś?
A: Międzynarodowy pakiet standardowy eksportowy. Jeśli potrzebujesz wydrukować swoje logo na opakowaniu, proszę poinformować nas przed cytowaniem.
P: Czy możecie zaoferować OEM/ODM?
A: Tak, możemy. Wszystkie produkty akceptują OEM/ODM. Możemy podpisać umowę o poufności.
P: Mogę dostać próbkę?
Odpowiedź: To zależy od produktów, darmowe próbki dostarczane poniżej 10 USD.
P: Jak mogę zamówić?
A:
- Wyślij nam pocztę lub zapytania z nazwą produktu, specyfikacją i ilością. Podaj swój adres odbioru, jeśli potrzebujesz ceny FOB, CIF, CFR.
- Zaproponujemy cenę z czasem realizacji.
- Po potwierdzeniu oferty, wyślemy śledczego z naszym kontem bankowym.
- Produkcja zostanie zorganizowana po otrzymaniu płatności.
- Proszę potwierdzić adresat przed dostarczeniem.
- Numer śledzenia zostanie podany po dostawie.
P: Jaki jest termin płatności?
A: T / T, Western Union, Paypal, na raz. Dla dużych kwot, może być 50% depozyt z góry, 50% saldo zapłacone przed dostawą.
