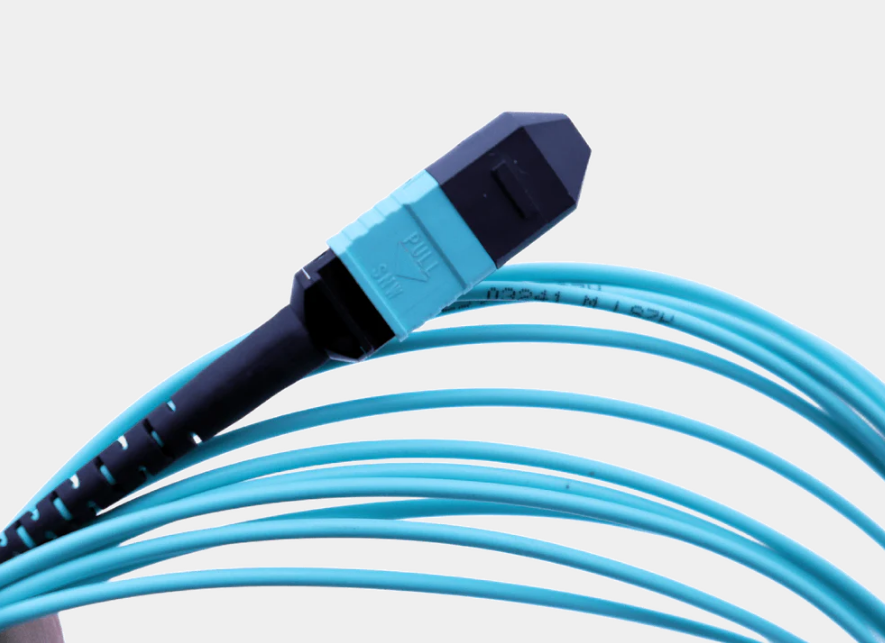

MPO MTP Wielopłynny przewód patch o wysokiej gęstości 8/12/24, małe straty, 500 cykli łączenia, zgodny z IEC i TIA
Szczegóły Produktu:
| Miejsce pochodzenia: | Shenzhen, Chiny |
| Nazwa handlowa: | Takfly/OEM |
| Orzecznictwo: | CE, ISO, RoHS, GS |
| Numer modelu: | Kabel krosowy MPO/MTP |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | US $9.88-US $19.88/ Pcs |
| Szczegóły pakowania: | Torba PP, a następnie w kartonie |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | Akredytywa, T/T, Western Union, Paypal |
| Możliwość Supply: | 50000 sztuk / miesiąc |
|
Szczegóły informacji |
|||
| Rdzeń: | Wielordzeniowy | Złącze A: | SC |
|---|---|---|---|
| Złącze B: | MPO/MTP | Tryb światłowodowy: | 50/125um |
| Średnica kabla: | 0,9/2,0/3,0 | Typ polski: | PC/APC |
| Strata zwrotu: | MM/PC: 20 dB/SM/APC: 60 dB | Utrata wtrąceniowa: | Maks. 0,35 dB (typowo 0,15 dB) |
| Zewnętrzny materiał osłony: | PVC/LSZH | Promień gięcia statyczny/dynamiczny: | 10dni/20dni |
| Kod Hs: | 854470000 | Płeć: | Mężczyzna/kobieta |
| Podkreślić: | Kabel patch MPO MTP 24 rdzeni,Włókno MPO MTP kablu z niską stratą,MPO MTP patch cord zgodny z IEC |
||
opis produktu

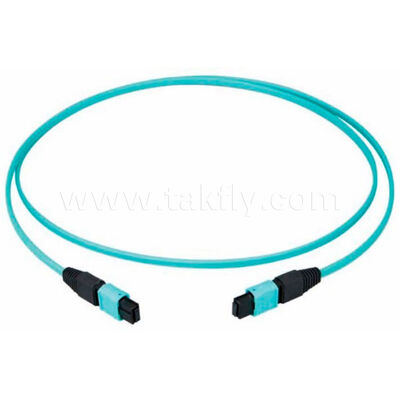

Wielowłóknowy kabel krosowy MPO MTP o dużej gęstości
8/12/24 rdzeni, niskie straty, 500 cykli łączenia, zgodność z IEC i TIA
Przegląd produktu
Seria złączy wielowłóknowych MPO/MTP została zaprojektowana z myślą o połączeniach optycznych o dużej gęstości w centrach danych, centralach telekomunikacyjnych, stacjach czołowych CATV i środowiskach przemysłowych. Precyzyjnie uformowana tulejka MT w połączeniu z bardzo dokładnymi kołkami prowadzącymi zapewnia dokładne ustawienie do 24 włókien w jednym interfejsie. Dostępne są dwie klasy wydajności — standardowa i niskostratna — odpowiadające różnorodnym wymaganiom budżetowym łącza. Wszystkie produkty spełniają normy IEC 61754-7 i EIA/TIA-604-5 i są objęte 100% testami fabrycznymi.
Kluczowe funkcje
- Precyzyjnie formowana tuleja MT zapewniająca stałą geometrię rdzenia
- Precyzyjne kołki prowadzące zapewniające niezawodne ustawienie po wielokrotnym łączeniu
- Obsługuje 4, 8, 12 lub 24 włókien w kompaktowej obudowie
- Strata standardowa (typowo ≤0,35dB / maks. ≤0,70dB) i niska strata (typowo ≤0,20dB / maks. ≤0,35dB)
- Kompatybilny ze światłowodami jednomodowymi (G652, G655, G657) i wielomodowymi (OM1-OM5)
- Wiele typów kabli: mini okrągły (≤4,5 mm OD) lub taśmowy (≤3,0×5,0 mm)
- Opcje płaszcza: PVC lub LSZH (niskodymowy, bezhalogenowy)
- Zarządzanie polaryzacją: Typ A, B, C z kodowaniem kolorami i etykietą
Ulepszona charakterystyka wydajności
Trwałość mechaniczna
- Cykle krycia:≥500 (zmiana tłumienności wtrąceniowej ≤0,2dB)
- Wytrzymałość na rozciąganie:≥50N dla kabla 2,0 mm (złącze do kabla)
- Wibracje i wstrząsy:Spełnia wymagania GR-1435-CORE do zastosowań przemysłowych
Niezawodność środowiskowa
- Wilgotne cykle cieplne:-10 ℃ do +65 ℃, 93% RH, 5 cykli → zmiana IL ≤0,3 dB
- Starzenie w wysokiej temperaturze:85℃ przez 168 godzin → zmiana IL ≤0,3dB
- Przechowywanie w niskiej temperaturze:-40℃ przez 24 godziny → zmiana IL ≤0,2dB
Wsparcie zarządzania polaryzacją
- Typ A (prosty):Pozycja klucza równoległa do pozycji włókna
- Typ B (odwrócony):Klucz odwrócony, położenie włókna odzwierciedlone
- Typ C (parami):Zamieniono sąsiednie pary włókien
- Dostępne kolory butów i etykiet ułatwiające identyfikację
Zgodność
W pełni kompatybilny ze wszystkimi standardowymi adapterami MTP/MPO i portami sprzętowymi (QSFP-DD, OSFP, SFP-DD itp.). Dostępne wersje męskie (wtyki) i żeńskie (bez wtyków).
Dane techniczne
| Parametr | LC, SC, ST, FC (pojedyncze włókno) | MPO/MTP (wiele włókien) |
|---|---|---|
| Typ powierzchni końcowej | UPC/APC | Komputer PC/APC |
| Typ włókna | SM (G652, G655, G657); MM (OM1-OM5) | To samo |
| Liczba rdzeni | 8, 12, 24 | To samo |
| Średnica kabla | 0,9 / 2,0 / 3,0 mm | Miniokrągłe: ≤4,5 mm Wstążka: ≤3,0×5,0 mm |
| Tłumienie wtrąceniowe (klasa standardowa) | ≤0,3 dB (jedno włókno) | Typ. ≤0,35 dB / maks. ≤0,70 dB |
| Tłumienie wtrąceniowe (stopień niskiej stratności) | -- | Typ. ≤0,20 dB / maks. ≤0,35 dB |
| Strata zwrotna (min.) | UPC SM: 40dB; APC SM: 60dB; UPC MM: 25dB | SM APC: 60dB; MM PC: 20 dB |
| Długość fali testowej | SM: 1310/1550 nm; MM: 850/1300 nm | To samo |
| Powtarzalność | ≤0,1 dB | To samo |
| Trwałość | ≤0,2 dB | To samo |
| Zamienność | ≤0,2 dB | To samo |
| Temperatura robocza | -20 ℃ ~ +70 ℃ | To samo |
| Temperatura przechowywania | -40 ℃ ~ + 80 ℃ | To samo |
| Materiał powłoki zewnętrznej | PCV/LSZH | To samo |
| Promień gięcia (statyczny/dynamiczny) | 10D / 20D | To samo |
| Długość | Dostosowane | Dostosowane |
| Cykle godowe | -- | ≥500 (ΔIL ≤0,2dB) |
| Wytrzymałość na rozciąganie (kabel 2,0 mm) | -- | ≥50N |
| Test wilgotnego ciepła | -- | ΔIL ≤0,3dB po 5 cyklach |
| Starzenie w wysokiej temperaturze | -- | ΔIL ≤0,3dB po 168h przy 85℃ |
Scenariusze zastosowań
Centrum danych — łącza 40G/100G/400G
Przykład:12-włóknowy kabel krosowy MPO o niskiej stratności łączący QSFP-40G-SR4 z obszarem krosowania.
Korzyść:Zastępuje 4 pary duplex LC, oszczędza 75% miejsca w korytku kablowym.
Korzyść:Zastępuje 4 pary duplex LC, oszczędza 75% miejsca w korytku kablowym.
Centrala telekomunikacyjna — aktualizacja szkieletu
Przykład:24-włóknowy kabel taśmowy MPO łączący sub-racky ODF z modułami rozdzielającymi MPO-LC.
Korzyść:Szybkie wdrożenie, gotowość do stosowania spójnej optyki 400G.
Korzyść:Szybkie wdrożenie, gotowość do stosowania spójnej optyki 400G.
Przemysłowe — wzmocnione połączenia międzysieciowe
Przykład:Odporna na wibracje zworka MPO, temperatura pracy od -40 ℃ do +85 ℃, przeszła testy na wstrząsy i wibracje.
Korzyść:Odporność na mgłę solną i pleśń w trudnych warunkach.
Korzyść:Odporność na mgłę solną i pleśń w trudnych warunkach.
Stacja czołowa CATV - wielokanałowa dystrybucja wideo
Przykład:Rozgałęźnik 1×12 MPO zasilający 12 odbiorników optycznych.
Korzyść:Wysoka gęstość zmniejsza bałagan w kablach.
Korzyść:Wysoka gęstość zmniejsza bałagan w kablach.
Przewagi konkurencyjne
| Porównanie | Standardowe MPO | Ta seria MPO/MTP |
|---|---|---|
| Typowe tłumienie wtrąceniowe | 0,5 dB | 0,35 dB (std) / 0,20 dB (niska strata) |
| Cykle godowe | 200 | ≥500 |
| Maksymalna temperatura robocza | 70 ℃ | 85℃ (krótkoterminowe), 70℃ (długoterminowe) |
| Zarządzanie polaryzacją | Fakultatywny | Pełny typ A/B/C z kodowaniem kolorami |
| Dane z testów środowiskowych | Nie określono | Wilgotne ciepło, cykl termiczny, raporty wibracji |
| Długości niestandardowe | Ograniczony | Dowolna długość od 0,5m do 200m |
Zamawianie i dostosowywanie
| Opcja dostosowywania | Wybory |
|---|---|
| Liczba rdzeni | 8, 12, 24 |
| Stopień straty | Standardowy / Niska strata |
| Typ kabla | Mini okrągła/wstążka |
| Zewnętrzna osłona | PCV/LSZH |
| Twarz końcowa | Komputer PC/APC |
| Biegunowość | Typ A/B/C |
| Płeć złącza | Męskie (z pinami) / Żeńskie (bez pinów) |
| Długość | 0,5 m ~ 200 m |

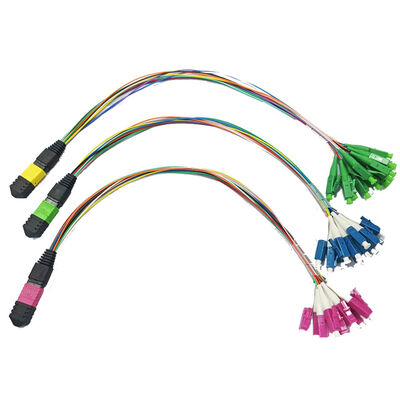

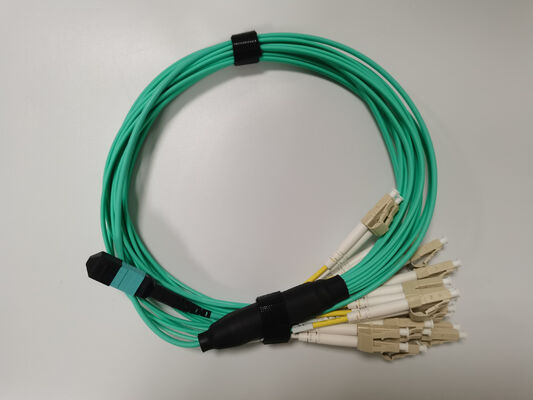

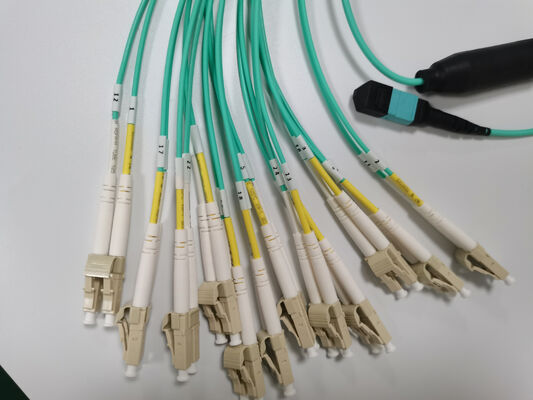

| Przełomowy fanout | Dostępne kable rozdzielające MPO do LC/SC |
Przykład kodu zamówienia:
MPO-12-LL-OKRĄGŁY-LSZH-3M-APC-TYPEA-MĘSKIZapewnienie jakości i certyfikaty

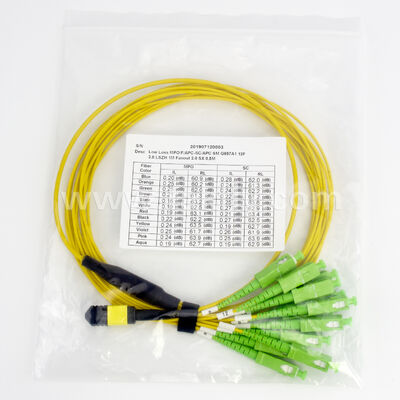

- 100% testowane na IL i RL- Do każdego kabla krosowego dołączony jest raport z testu
- Inspekcja interferometrem 3D- Promień krzywizny, wysokość włókna, przesunięcie zgodnie z normami IEC
- Zgodny z RoHS i REACH
- na liście UL(dla materiałów LSZH)
Podsumowanie produktu
Ta wielowłóknowa seria patchcordów MPO/MTP oferuje gatunki standardowe i niskostratne, zwiększoną trwałość mechaniczną (≥500 cykli łączenia), sprawdzoną stabilność środowiskową (wilgotne ciepło, starzenie w wysokiej temperaturze) i pełne zarządzanie polaryzacją (typ A/B/C). Idealnie nadaje się do połączeń światłowodowych o dużej gęstości i niezawodności w centrach danych, telekomunikacji, telewizji kablowej i zastosowaniach przemysłowych. Wszystkie specyfikacje są testowane w fabryce i dostępne są konfiguracje niestandardowe.
