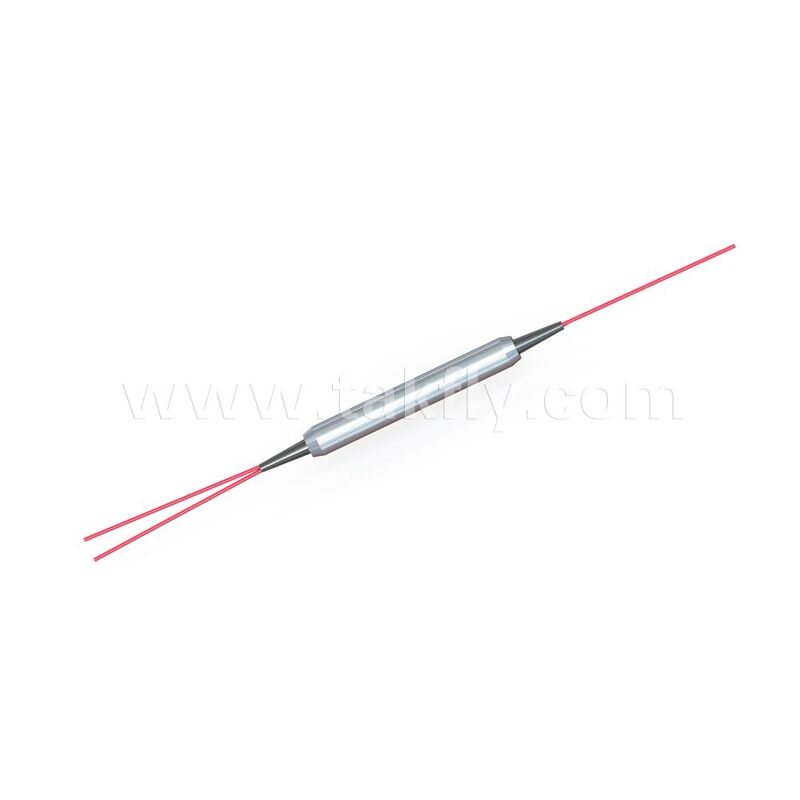

Włókno światłowodowe polaryzacyjne PM Izolator i hybryda WDM dla obliczeń AI ICT
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | ISO, CE RoHS |
| Numer modelu: | Izolator DF-PM-WDM |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | USD90-160/pc |
| Szczegóły pakowania: | Blister Box |
| Czas dostawy: | 5-8 dni roboczych |
| Zasady płatności: | T/T, Paypal |
| Możliwość Supply: | 1000 SZTUK NA MIESIĄC |
|
Szczegóły informacji |
|||
| Personalizacja: | Tak | ||
|---|---|---|---|
| Podkreślić: | Izolator światłowodowy utrzymujący polaryzację,Hybryda izolatora PM WDM,Izolator światłowodowy ICT AI Computing |
||
opis produktu
Polaryzacja utrzymywanie PM izolator światłowodowy & WDM hybrydowy dla ICT AI Computing
Izolator PM i hybrydowy WDM
PM Isolator & WDM Hybrid to wyspecjalizowany komponent, który integruje izolator optyczny i sprzęgło optyczne WDM w kompaktowym opakowaniu.Ten izolator plus połączenie sprzęgła WDM jest szczególnie przydatne dla doped wzmacniacza światłowodowego konstrukcji i zastosowańDostępne są dwa rodzaje sprzęgłów WDM: 1480nm/1550nm i 980nm/1550nm.Sygnał w oknie 1550 nm najpierw przechodzi przez izolator, a następnie łączy się z pompowaniem mocy lasera w sprzęgle WDMPoprzednie etapy obwodów optycznych są chronione dzięki izolacji optycznej.
Produkt ten obniża ogólne koszty i upraszcza strukturę systemu, zapewniając jednocześnie lepszą wydajność i niezawodność.
Kluczowe cechy
- Niska utrata wstawienia
- Wysoka strata zwrotu
- Wysoki współczynnik wymierania
- Wysoka izolacja
- Wysoka stabilność i niezawodność
Diagram struktury
Specyfikacje techniczne
| Parametry | Jednostka | Specyfikacje |
|---|---|---|
| Etap | - | Samotny. Podwójny. Samotny. |
| Kanał sygnału | ||
| Zakres długości fali sygnału | nm | 1064±10 1550±15 |
| Maksymalna utrata wstawienia | dB | 2.6 3.8 0.9 1.0 |
| Typ: Izolacja odwrócona sygnału szczytowego, w temperaturze 23°C | dB | 40 52 40 52 |
| Min. Odwrotna izolacja sygnału, w temperaturze 23°C | dB | 28 45 |
| Min. Izolacja (Com to Pass @ Ref band Wavelength) | dB | 30 |
| Min. współczynnik zaniku w temperaturze 23°C | dB | 20 |
| Kanał odbicia | ||
| Zakres długości fali | nm | 960~990 |
| Maksymalna utrata wstawienia | dB | 0.6 |
| Min. Izolacja (Com to Ref @ Pass band Wavelength) | dB | 15 |
| Min. współczynnik zaniku w temperaturze 23°C | dB | 18 |
| Min. Strata zwrotu | dB | 50 |
| Maksymalna utrata stabilności termicznej | dB/°C | 0.005 |
| Maksymalna moc optyczna (CW) | mW | 300 |
| Maksymalne obciążenie napędowe | N | 5 |
| Temperatura pracy | °C | -5~+70 |
| Temperatura przechowywania | °C | -40~+85 |
* W przypadku urządzenia z złączem IL jest o 0,3 dB wyższy, RL o 5 dB niższy, a ER o 2 dB niższy.
* Domyślny klucz złącza jest ustawiony na osi wolnej.
* Domyślny klucz złącza jest ustawiony na osi wolnej.
Wnioski
- Laser włóknisty
- Wzmocnienie światła włóknistego
- Wyposażenie do badań
