Nowo zaprojektowany panel patch MPO o wysokiej gęstości i montaż na regałach o małych rozmiarach, lekkiej masie, odpornej na uderzenia
Szczegóły Produktu:
| Place of Origin: | Guangdong, SHENZHEN |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | DF-MPO Patch Panel#995 |
Zapłata:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Cena: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Szczegóły informacji |
|||
| Installation Type: | Plug-in/Field-terminated | Module Fiber Amount: | Up to 24 |
|---|---|---|---|
| Operating Temperature: | -40°C to +80°C | Cores: | 2/4/6/8/12/24/48 |
| Cable Material: | LSZH / OFNP / PVC | Fiber Counts: | 12F |
| Fiber Count: | 8/12/24/48/72 fibers | Return Loss: | >50dB |
| Patch Penal: | 6 x 4 LC x 5 moudle | Polarity: | B |
| Ir Stardand: | MPO/MTP<0.7dB | Core: | Multicore |
| Fiber Mode: | SM, MM(OM1,OM2,OM3,OM4,OM5) | Size: | 180 x 90 x 30 (mm) |
| Cable Diameters: | 0.9 / 2.0 / 3.0mm | ||
| Podkreślić: | Panel patch MPO z montażem na regałach,Płytka MPO o wysokiej gęstości,Lekki panel MPO |
||
opis produktu
Opis:
1U-19CalownikMPO/MTPPanel z płatkami włóknistymi o wysokiej gęstościjest przeznaczony do dużych pomieszczeń w centrach danych: aplikacja MDF, obszar okablowania IDF, połączenie optyczne światłowodowe, zarządzanie jednostką dystrybucji światła,i inne środowisko zintegrowanego światłowodu o wysokiej gęstościJest instalowany w 19 cali stojakach i szafkach.

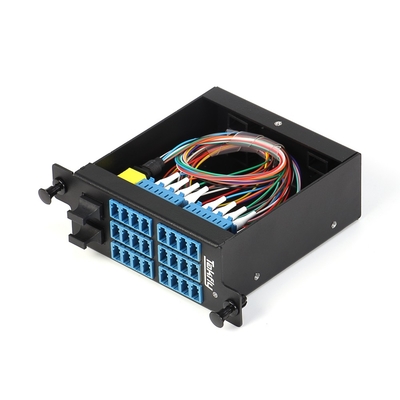

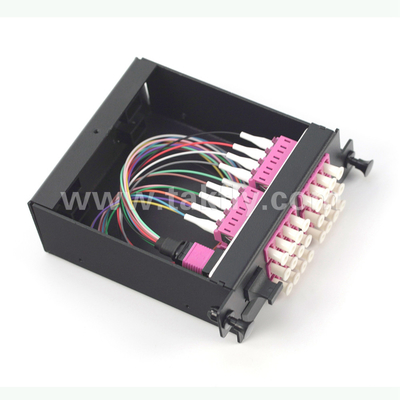

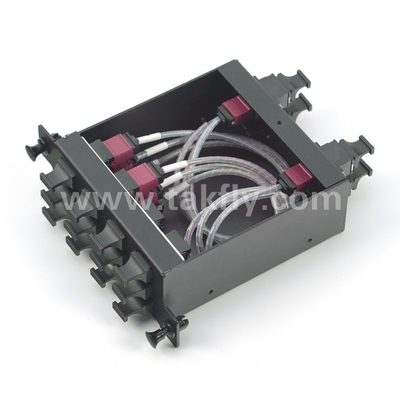

1U 19-calowy panel MPO/MTP Patch Panel może ładować 4 wstępnie podłączone moduły kasetowe, a maksymalna zdolność zarządzania wynosi 1152 rdzenia dla interfejsu MPO lub 96 rdzenia dla interfejsu LC.Każde niezależne pre-zakończone pudełko modułu jest umieszczane w optycznej kadrze dystrybucji światłowodowej, aby uzupełnić pełny zestaw paneli.
Charakterystyka:

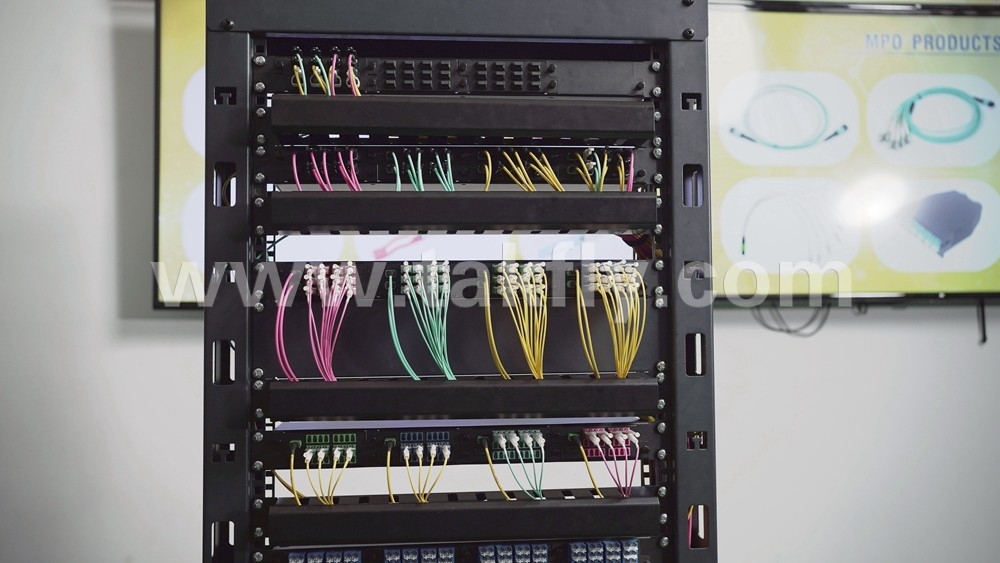

UZainstalowany w 19 cali stojak i szafkę, aplikacja do modułów kasetowych centralnego zarządzania.
U1U o dużej pojemności 1152 włókna do interfejsu MPO i 96 włókien do interfejsu LC.
UPort wejściowy może być używany na przednim lub tylnym panelu, a port wyjściowy jest na przednim panelu.
UDostępny jest łącznik MPO/MTP płci męskiej lub żeńskiej.
UModułowa konstrukcja, konstrukcja blokująca, włókno ma wyraźną identyfikację sekwencji linii, łatwe do testowania, instalowania, usuwania i regulacji parzenia.
UNowy, wysokiej jakości materiał z stopów aluminium, wytrzymały i trwały, elektrostatyczny powłok powierzchni po ścisłym procesie produkcji
UModuł kasetowy i panel patch są niewielkie, lekkie, odporne na uderzenia, wysokiego ciśnienia, opóźniające płomień, odporne na korozję, silna struktura chroni wewnętrzną włókno optyczne,bardzo wysoka wydajność uszczelniająca w celu ułatwienia zabezpieczenia przed pyłem, innowacyjny projekt zaawansowanego sprzętu sieciowego.
Zastosowanie:
ØKomunikacja światłowodowagęste okablowaniesystem pomiędzy budynkami.
ØPołączenie optyczne w aktywnym sprzęcie optycznym do kabli LAN.
ØBaza telekomunikacyjna.
ØPokój centrum danych obszaru przemysłowego.
ØPokój centrum danych w budynku komercyjnym.
ØCATV
ØLAN
ØWAN
ØFTTX
Cna figuracjiSchemiczne:
1.
2.
|
Model |
Pojemność kasety LGX |
LGX |
Całkowita zdolność |
Rodzaj złącza |
Wielkość |
Zastosowanie |
|
|
A2 |
R |
72F MPO*4 sztuk |
4 |
1152F |
MPO*10*4 |
1U |
1 sztukę A2 LGX Cassette podłącz do 3 sztuk C1 LGX Cassette, pełny zestaw A2 podłącz do 3 pełne zestawy C1 |
|
T |
48FMPO*6 sztuk=288F |
||||||
|
C1 |
R |
48F MPO*2 sztuk |
4 |
384F |
MPO*10*4 |
1U |
1 sztukę C1 LGX Cassette podłącz do4 PC D2 LGX Kasety, pełny zestaw C1 podłącz z4 pełne zestawy D2 |
|
T |
12F MPO*8 sztuk=96F |
||||||
|
D2 |
R |
12F MPO*2 sztuk |
4 |
96F |
MPO*2*4 |
1U |
R:12F MPO*2*4, T:24F*4 LC, połączenie z urządzeniem końcowym za pomocą przewodu patch LC |
|
T |
24FLC |
LC*24*4 |
|||||
3.
|
Model |
Pojemność kasety LGX |
LGX |
Całkowita zdolność |
Rodzaj złącza |
Wielkość |
Zastosowanie |
|
|
B1 |
R |
72F MPO*1 sztuk |
4 |
288F |
MPO*5*4 |
1U |
R:72F MPO*1*4, T:16F MPO łączy się z urządzeniem przesyłowym 400G za pomocą przewodu patch MPO, T:24F MPO może łączyć się z kasetą C3 LGX |
|
T |
16F MPO*3 sztuk 24F MPO*1 sztuk = 72F |
||||||
|
BG1 |
R |
72F MPO*2 sztuk |
4 |
576F |
MPO*11*4 |
1U |
100G, 400G specjalna kaseta |
|
T |
16F MPO*9 sztuk=144F |
||||||
|
C3 |
R |
24F MPO*1pc |
4 |
96F |
MPO*1*4 |
1U |
R:24F MPO*1*4, T:24F*4LC, połączenie z urządzeniem końcowym za pomocą przewodu patch LC |
|
T |
24F LC |
LC*24*4 |
|||||
Parametry produktu:
|
Rodzaj włókna |
SM ((G652, G655, G657); MM (OM1-OM5) |
||
|
Złącze |
Mężczyzna ((Pin needle), Kobieta |
LC |
|
|
MPO/MTP |
|||
|
Średnica kabla(mm) |
Minikable okrągłe: Max4,5 mm Kabel wstążkowy: Max3.0*5.0mm |
0.9/0.6 |
|
|
Strata wstawienia (dB) |
Standardowy:≤0.35/0.7 (Typowe/Max) Niska utrata:≤0.2/0.35 (Typowe/Max) |
≤ 0.3 |
|
|
Strata zwrotu (min) |
APC SM:60dB |
PC MM: 20 dB |
UPC SM: 40 dB APC SM: 60 dB PC MM: 25 dB |
|
Długość fali badawczej (nm) |
SM: 1310/1550 MM: 850/1300 |
||
|
Powtarzalność |
≤ 0,1 dB |
||
|
Trwałość |
≤ 0,2 dB |
||
|
Wymienność |
≤ 0,2 dB |
||
|
Promień gięcia(Dynamiczne/statyczne) |
20/10 |
||
|
Nazwa produktu |
Pudełko modułowe |
Obudowa maszyny |
|
|
Rozmiar ((L*W*H) |
93*100*39 |
482*200*44,2 mm |
|
|
Materiał |
ALuminum |
||
Opakowanie:
|
Waga |
Wielkość skrzynki wewnętrznej |
Wymiary pudełka zewnętrznego(5 sztuk na pudełko) |
Waga na karton(kg) |
|
10,5 kg |
500*280*80mm |
510*300*420 mm |
11 |
