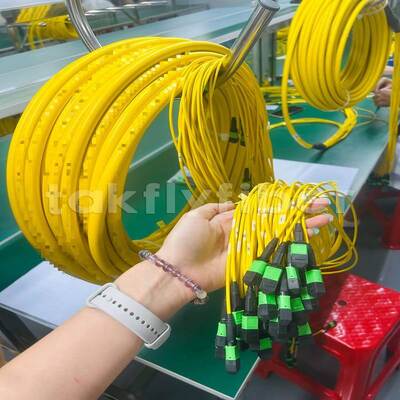

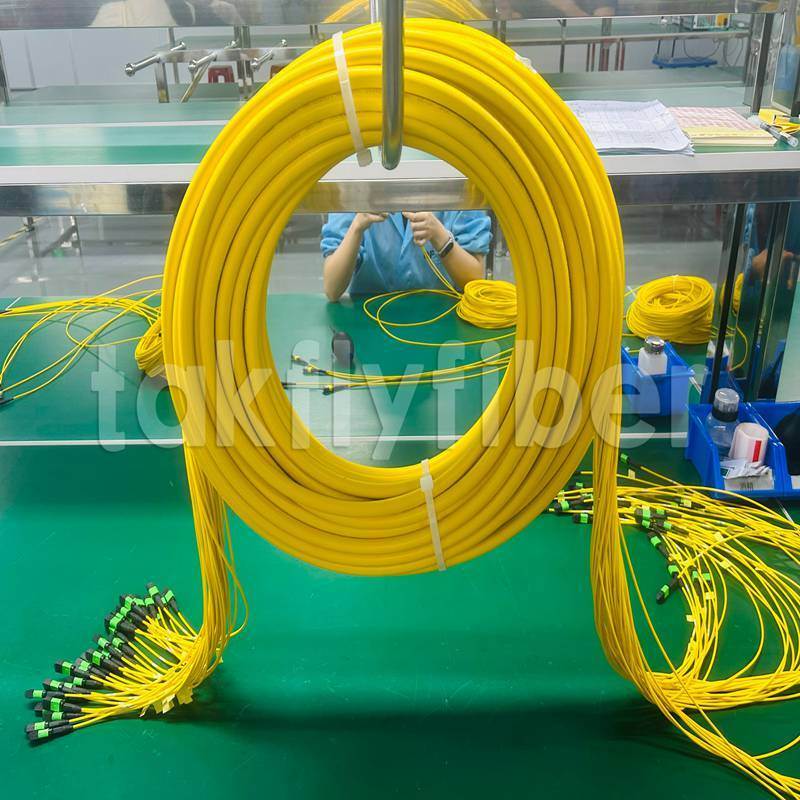

Takfly MPO/MTP Patch Cord 8/12/24 Jądra do 576 Jądr Niska strata 500 cykli parzenia Zgodne z IEC i TIA
Szczegóły Produktu:
| Miejsce pochodzenia: | Shenzhen, Chiny |
| Nazwa handlowa: | Takfly/OEM |
| Orzecznictwo: | CE, ISO, RoHS, GS |
| Numer modelu: | Kabel krosowy MPO/MTP |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | US $9.88-US $19.88/ Pcs |
| Szczegóły pakowania: | Torba PP, a następnie w kartonie |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | Akredytywa, T/T, Western Union, Paypal |
| Możliwość Supply: | 50000 sztuk / miesiąc |
|
Szczegóły informacji |
|||
| Rdzeń: | Wielordzeniowy | Złącze A: | SC |
|---|---|---|---|
| Złącze B: | MPO/MTP | Tryb światłowodowy: | 50/125um |
| Średnica kabla: | 0,9/2,0/3,0 | Typ polski: | PC/APC |
| Strata zwrotu: | MM/PC: 20 dB/SM/APC: 60 dB | Utrata wtrąceniowa: | Maks. 0,35 dB (typowo 0,15 dB) |
| Zewnętrzny materiał osłony: | PVC/LSZH | Promień gięcia statyczny/dynamiczny: | 10dni/20dni |
| Kod HS: | 854470000 | Płeć: | Mężczyzna/kobieta |
| Podkreślić: | Niska utrata przewodu patch MPO MTP,Kabel MPO MTP 500 cykli parzenia,MPO MTP spełnia wymagania IEC w zakresie światłowodu |
||
opis produktu
Takfly MPO/MTP Wielopłytkowy przewód patch o wysokiej gęstości
8/12/24 Rdzeń do 576 Rdzeń. Niska strata. 500 cykli łączenia.
Przegląd produktu
Serię wielowłonkowych złączy MPO/MTP przeznaczono do interkonekcji optycznych o wysokiej gęstości w centrach danych, centralach telekomunikacyjnych, głowicach CATV i środowiskach przemysłowych.Precyzyjnie formowana żurawka MT w połączeniu z wysokiej dokładności szpilami przewodniczymi zapewnia dokładne wyrównanie do 24 włókien w jednym interfejsie, z konfiguracjami dostosowanymi do potrzeb576 włóknadla rozmieszczeń na dużą skalę.
Takfly Communicationsprzynosi25+ lat doświadczenia w produkcji ODM/OEMDo tej serii.30,000m2 powierzchni produkcyjnejwzdłuż6Centrum badawczo-rozwojowe w Shenzhen o powierzchni 1000 m2i a24,000m2 zakładu dużych objętości w Zhongshan, biegając19 dedykowanych linii produkcyjnych MPOz miesięczną produkcją przekraczającą200, 000 sztukW celu spełnienia różnych wymagań związanych z budżetem łącza dostępne są dwie klasy wydajności: standardowa i nisko stratna.100% badania fabryczneprzed porodą.
Kluczowe cechy
- Precyzyjnie odlewana ferruła MT dla spójnej geometrii rdzenia
- Wysoce precyzyjne szpilki prowadzące do niezawodnego wyrównania po wielokrotnym sparowaniu
- Wsparcie4, 8, 12, 24 włóknaw kompaktowej formie; rozwiązania niestandardowe do576 włókna
- Strata standardowa:≤ 0,35 dB typowe / ≤ 0,70 dB maksymalne
- Niska utrata:≤ 0,20 dB typowe / ≤ 0,35 dB maksymalne
- Kompatybilny z systemem jednorzędowym (G.652G.655, G.657) i włókna wielozadaniowe (OM1~OM5)
- Wielokrotne rodzaje kabli: mini okrągłe (≤ 4,5 mm OD) lub wstążkowe (≤ 3,0 × 5,0 mm)
- Opcje płaszcza: PVC lub LSZH (niskie poziomy dymu, wolne od halogenów, certyfikowane CPR Bca/Cca/Dca)
- Zarządzanie polarnością:Typ A, B, C z kodem kolorystycznym i etykietowaniem
- Dostępne wersje męskie (z szpilkami) i żeńskie (bez szpilków)
Specyfikacje techniczne
Parametry optyczne i interfejsu
| Parametry | Specyfikacja |
|---|---|
| Rodzaj złącza | MPO / MTP (mężczyzna z szpilkami / kobieta bez szpilków) |
| Strona końcowa | PC (MM) / APC (SM) |
| Rodzaj włókna | SM: G.652G.655G.657; MM: OM1, OM2, OM3, OM4, OM5 |
| Liczba rdzeni | 4, 8, 12, 24 (przeznaczona do 576 włókien) |
| Rodzaj kabla | Mini Round (≤4,5 mm OD) / Flat Ribbon (≤3,0×5,0 mm) |
| Materiał do kurtki | PVC / LSZH (certyfikowane CPR Bca/Cca/Dca) |
| Długość | 0.5 m ~ 200 m (na zamówienie) |
| Długość fali badawczej | SM: 1310/1550 nm; MM: 850/1300 nm |
| Strata wstawienia (stopień standardowy) | Typowe ≤ 0,35 dB / Maksymalne ≤ 0,70 dB |
| Strata wstawienia (stopień niskiej straty) | Typowe ≤ 0,20 dB / Maksymalne ≤ 0,35 dB |
| Strata zwrotu (SM APC) | ≥ 60 dB |
| Strata zwrotu (MM PC) | ≥ 20 dB |
| Powtarzalność | ≤ 0,1 dB |
| Trwałość | ≤0,2 dB |
| Wymienność | ≤0,2 dB |
| Radiusz gięcia (statyczny / dynamiczny) | 10D / 20D |
Niezawodność środowiskowa i mechaniczna
Wszystkie przewody patch MPO/MTP podlegają rygorystycznej kontroli środowiskowej w celu zapewnienia długoterminowej stabilności w wymagających zastosowaniach:
- Cykl rozmnażania:≥ 500 (zmiana straty wstawienia ≤ 0,2 dB)
- Wytrzymałość na rozciąganie:≥ 50 N (w przypadku kabli 2,0 mm, złącza do kabli)
- Cycling ciepła wilgotnego:-10°C do +65°C, 93% RH, 5 cykli -> ΔIL ≤0,3 dB (IEC 61300-2-19)
- Starzenie w wysokiej temperaturze:85°C przez 168 godzin -> ΔIL ≤0,3 dB
- Przechowywanie w niskich temperaturach:-40°C przez 24 godziny -> ΔIL ≤0,2 dB
- Wibracja i wstrząsy:Spełnia wymagania GR-1435-CORE dla zastosowań przemysłowych
- Cykl termiczny:Zgodne z normą IEC 61300-2-22
- Temperatura pracy:-20°C ~ +70°C
- Temperatura przechowywania:-40°C ~ +80°C
Scenariusze zastosowania
| Zastosowanie | Przykład | Korzyści |
|---|---|---|
| Centrum danych - połączenia 40G/100G/400G | 12-włóknowy, nisko stratny przewód MPO łączący QSFP-40G-SR4 z obszarem patchingu | Zastępuje 4 pary LC duplex, oszczędza 75% miejsca na tacy kablowych |
| Centrum danych - 800G/AI Cluster Interconnect | 24-włóknowy lub 576-włóknowy trąb MPO między przełącznikami kręgowymi a stojakami GPU | Wspiera optykę 800G nowej generacji i klastry szkoleniowe AI z budżetem ultra-niskiej straty |
| Centralne Biuro Telekomunikacyjne - Modernizacja rdzenia | 24-włóknowy kabel wstążkowy MPO łączący podstawy ODF z modułami MPO-LC | Szybkie wdrożenie, gotowe do optyki spójnej 400G |
| 5G Front-haul & Mid-haul | 8-włóknowy skok MPO łączący BBU/DU z AAU/RU za pośrednictwem CPRI/eCPRI | Zmniejsza czas instalacji o 60% w porównaniu z indywidualnym splicingiem włókien |
| Przemysłowe - nieobciążone połączenie | Wyrzutnik MPO odporny na wibracje, temperatura pracy od -40°C do +85°C, przeszedł badanie wstrząsowe i wibracyjne | Odporność na rozpylanie soli i pleśń w trudnych warunkach |
| Podstawowe urządzenia CATV - Wielokanalizowana dystrybucja wideo | 1×12 MPO splitter zasilany 12 odbiornikami optycznymi | Wysoka gęstość, zmniejsza bałagan kablowy |
| Enterprise LAN/SAN - Campus Backbone | 24-włóknowy trąb MPO między główną ramą dystrybucyjną a szafami budynku | Przyszła skalowalność dla łączności serwerów 10G/25G/40G |
Zalety konkurencyjne
| Pozycja porównawcza | Standard MPO (średnia rynkowa) | Takfly serii MPO/MTP |
|---|---|---|
| Skala produkcji | Ograniczona zdolność produkcyjna | 30,000m2 łącznie (6,000m2 w Shenzhen + 24,000m2 w zakładzie w Zhongshan) |
| Linie produkcyjne MPO | 3-5 linii typowe | 19 dedykowanych linii MPO |
| Miesięczna produkcja | 20,000-50,000 sztuk | 200,000+ sztuk/miesiąc |
| Maksymalna liczba włókien | 24-48 rdzeni | Do 576 rdzeni |
| Typowa utrata wstawienia | 00,50 dB | 00,35 dB (standardowy) / 0,20 dB (niska strata) |
| Cykl rozmnażania | 200 | ≥ 500 |
| Maksymalna temperatura pracy | 70°C | 85°C (krótkoterminowe), 70°C (długoterminowe) |
| Zarządzanie polaryzacją | Opcjonalnie / ręcznie | Pełny typ A/B/C z kodem kolorowym |
| Dane badania środowiskowego | Nieokreślone | Dostępne raporty o wilgotności, cyklu cieplnym i wibracjach |
| Długość na zamówienie | Ograniczona | Każda długość od 0,5 m do 200 m |
| Średnica kabla | Standardowa luźna | Mini okrąg ≤4,5 mm / wstążka ≤3,0×5,0 mm |
Zamówienie i dostosowanie
Takfly oferuje w pełni dostosowywalne przewody MPO/MTP, aby odpowiadały Państwa wymaganiom projektowym.
- Liczba rdzeni:4 / 8 / 12 / 24 włókna (na zamówienie do 576 włókien)
- Stopień utraty:Standardowe lub niskie straty
- Rodzaj kabla:Mini okrągła lub płaska wstążka
- Powierzchnia zewnętrznaPVC lub LSZH (certyfikowane CPR Bca/Cca/Dca)
- /Rozkaz końcowy:PC (wielowarunkowy) lub APC (jednorzędowy)
- Polarność:Typ A (prosto), typ B (odwrócony) lub typ C (w parach) z butami z kodem koloru
- Pojęcie płci:Męskie (z szpilkami przewodnimi) lub żeńskie (bez szpilki)
- Długość:Każda długość od 0,5 m do 200 m
- Ucieczka Fanout:Kable przerywalne MPO do LC/SC/FC dostępne na żądanie
Przykład kodu zamówienia
MPO-12-LL-ROUND-LSZH-3M-APC-TYPE-MALE
│ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ Płeć: Mężczyzna (z szpilkami)
│ │ │ │ │ │ │ │ Polarność: typ A
│ │ │ │ │ │ │ │ End Face: APC
Długość: 3 metry
│ │ │ │ │ │ Łoże: LSZH
│ │ ??── Rodzaj kabla: okrągły (mini)
│ ??── Stopień strat: Niskie straty
Liczba włókien: 12 rdzeni
Zapewnienie jakości i certyfikacje
- 100% testów IL & RL- Każda taśma jest dostarczana z indywidualnym raportem testu.
- Inspekcja interferometrem 3D- Promień krzywizny, wysokość włókna i przesunięcie wierzchołka według norm IEC
- Standardy produkcji-- IEC, europejska norma, kryteria wykonania IPC/WHMA-A-620
- Certyfikaty-- CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Śledzenie-- Unikalne numery seryjne i zapisy prób serii dla każdej przesyłki
Podsumowanie produktu
Ta seria MPO/MTP wielowłonkowych przewodów plastrów oferuje standardowe i nisko stratne klasy, zwiększoną trwałość mechaniczną (≥500 cykli parzenia), sprawdzoną stabilność środowiskową (ciepłowo wilgotne, starzenie w wysokich temperaturach,przechowywanie w niskich temperaturach), oraz pełne zarządzanie biegunowością (typ A/B/C).30,000m2 obiektówz19 dedykowanych linii MPOi miesięcznej mocy przekraczającej200, 000 sztukTakfly dostarcza skalowalne, niezawodne połączenia światłowodowe dla centrów danych, telekomunikacji, 5G, klastrów sztucznej inteligencji, CATV i zastosowań przemysłowych.i konfiguracje niestandardowe do576 włóknasą dostępne.
Często zadawane pytania (FAQ)
P1: Czy jesteś bezpośrednim producentem lub firmą handlową?
A: Jesteśmybezpośredni producent i dostawca całkowitego rozwiązaniaz siedzibą w Shenzhen w Chinach, z siedzibą w2000. JakoKrajowe przedsiębiorstwo wysokiej technologii, operujemy30,000m2 powierzchni produkcyjnejwzdłuż6Centrum badawczo-rozwojowe w Shenzhen o powierzchni 1000 m2i a24,000m2 zakładu produkcyjnego o dużej powierzchni w ZhongshanNasz oddział MPO/MTP prowadzi19 specjalnych linii produkcyjnychz miesięczną zdolnością przekraczającą200, 000 sztuk, obsługujące konfiguracje do576-rdzenioweObsługujemy klientów w128+ krajów, w tym partnerów Tier 1 takich jak:Corning, Amphenol, NVIDIA i Coherent.
Q2: Jaka jest Twoja minimalna ilość zamówienia (MOQ)?
A: MOQ może być1 sztukęW przypadku projektów centrów danych, które wymagają tysięcy jednostek, w przypadku projektów centrów danych, które wymagają kilku tysięcy jednostek, w przypadku projektów centrów danych, które wymagają kilku tysięcy jednostek, w przypadku projektów centrów danych, które wymagają kilku tysięcy jednostek, w przypadku projektów centrów danych, w przypadku projektów, które wymagają kilku tysięcy jednostek, w przypadku projektów, które wymagają kilku tysięcy jednostek, w przypadku projektów, które wymagają kilku tysięcy jednostek, w przypadku projektów, które wymagają kilku tysięcy jednostek, w przypadku projektów, które wymagają kilku tysięcy jednostek, w przypadku projektów, które wymagają kilku tysięcy jednostek, w przypadku projektów, które wymagają kilku tysięcy jednostek.,Oferujemy zniżki na podstawie wielkości projektu i dedykowane zarządzanie kontami.
P3: Czy możesz podać ceny FOB, CIF lub DDP?
O: Tak. Oferujemy elastyczne Incoterms, w tym EXW, FOB Shenzhen, CIF, CFR i DDP (w wybranych regionach). W przypadku pilnych dostaw wysyłamy za pośrednictwem transportu lotniczego (DHL, FedEx, TNT, UPS); w przypadku zamówień hurtowych,koordynujemy transport morski za pośrednictwem konkurencyjnych spedytorów/Podejdźcie do naszego serwisu, /zapoznajcie się z miejscem docelowym, ilością i preferowanymi warunkami,Ocenę pod klucz z przewozem i czasem realizacjiw ciągu 24 godzin.
P4: Jak gwarantujesz jakość i spójność produktu?
O: Nasza produkcja jest zgodna z normami IEC i europejskimi, certyfikowanymi przez CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR i ANATEL.
- Badanie 100% utraty wstawienia i zwrotnej utratyna każdej sznurce.
- Inspekcja interferometryczna 3Ddla geometrii powierzchni końcowej złącza
- Badanie środowiskowezgodnie z serią IEC 61300-2 (ciepło wilgotne, cykle termiczne, wibracje)
- Unikalne numery seryjneoraz sprawozdania z badań serii w celu zapewnienia pełnej identyfikowalności
P5: Jaki jest twój standardowy czas realizacji?
A: Czas realizacji zależy od ilości i konfiguracji:
- Produkty standardowe:2-3 dni robocze do 5000 sztuk (trzymane w magazynie)
- Konfiguracje niestandardowe3-9 dni roboczych w zależności od rodzaju kabla, biegunowości i długości
- Pilne rozkazy:Utrzymujemy zapasy buforów popularnych konfiguracji i możemy przyspieszyć produkcję dla krytycznych wdrożeń
P6: Jaka jest wasza polityka gwarancyjna?
O: Zapewniamy1 rok gwarancjiod daty dostawy obejmujące wady materiałów i wykonania w normalnych warunkach eksploatacji.oferujemy bezpłatne usługi naprawcze (klient pokrywa koszty transportu zwrotnego)Programy gwarancji rozszerzone (2-3 lata) są dostępne dla kontraktów z przedsiębiorstwami i centrami danych.
P7: Jaki jest standard pakowania?
A: Wszystkie produkty są wysyłaneopakowania międzynarodowego standardu eksportowegoZ anty-statycznymi torbami, ochronnymi czapkami końcowymi i wytrzymałymi kartonami.Opakowania OEMw tym drukowanie logo na zamówienie, etykiety markowe, kody kreskowe i konfiguracje palet.
P8: Czy możecie świadczyć usługi OEM/ODM?
Odpowiedź: Tak. Wszystkie produkty akceptują dostosowanie OEM/ODM, w tym kolory obudowy złącza, logo oznaczone laserowo, kolory kurtki kabla, niestandardowe raporty z testów i specjalistyczne zespoły.Umowa o zachowaniu poufnościaby chronić twoje projekty.
P9: Czy mogę poprosić o próbki przed złożeniem zamówienia hurtowego?
A: Tak.Bezpłatne próbkiW przypadku próbek o wyższej wartości (np. kabli MPO o niskiej stratze, kabli rozbiórkowych) pobieramy koszty produkcji zzastosowano pełny kredytPróbki są opłacane przez kupującego, a dostawa jest zazwyczaj w ciągu1 - 3 dni robocze.
P10: Jak mogę złożyć zamówienie?
Nasz usprawniony proces:
- DochodzeniePodaj adres dostawy, wliczając koszty wraz z przewozem.
- Cytowanie- Otrzymaj szczegółową ofertę z terminem realizacji i warunkami w ciągu12 - 24 godziny.
- Potwierdzenie-- Zatwierdź certyfikat; wydajemyFaktura proforma (PI).
- Wypłata-- T/T, Western Union lub PayPal.50% depozytu + 50% saldaprzed wysyłką.
- Produkcja- Produkcja zaczyna się od cotygodniowych aktualizacji postępu.
- Dostawa-- Potwierdzenie odbiorcy i sposobu wysyłki; numery śledzenia podane w ciągu 24 godzin od wysyłki.
- Usługi posprzedażowe- Dedykowane wsparcie w zakresie instalacji i wydajności.
P11: Jakie warunki płatności akceptujesz?
A: AkceptujemyT/T, Western Union i PayPalW przypadku partnerów i kontraktów o dużej wielkości (> 50 000 USD) oferujemy:Warunki otwartego rachunku netto-30 lub netto-60Opcje walutowe: USD, EUR, CNY.
P12: Czy zapewniacie wsparcie techniczne i wskazówki dotyczące instalacji?
Nasz zespół wsparcia technicznego (ang. hiszpański, chiński) zapewnia:
- Konsultacje dotyczące projektowania infrastruktury światłowodowej przed sprzedażą
- Szkolenie w zakresie zarządzania polarnością (typ A/B/C)
- Najlepsze praktyki instalacyjne dla złączy MPO/MTP
- Rozwiązywanie problemów po wdrożeniu i analiza śladów OTDR
- Wsparcie na miejscu dla dużych projektów centrów danych (na podstawie umowy)
