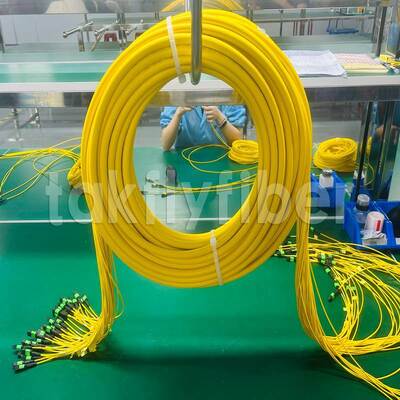

Takfly 288-włóknowy kabel krosowy MPO/MTP Ultra-Density
Szczegóły Produktu:
| Miejsce pochodzenia: | Shenzhen, Chiny |
| Nazwa handlowa: | Takfly/OEM |
| Orzecznictwo: | CE, ISO, RoHS, GS |
| Numer modelu: | Kabel krosowy MPO/MTP |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | US $9.88-US $19.88/ Pcs |
| Szczegóły pakowania: | Torba PP, a następnie w kartonie |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | Akredytywa, T/T, Western Union, Paypal |
| Możliwość Supply: | 50000 sztuk / miesiąc |
|
Szczegóły informacji |
|||
| Rdzeń: | Wielordzeniowy | Złącze A: | SC |
|---|---|---|---|
| Złącze B: | MPO/MTP | Tryb światłowodowy: | 50/125um |
| Średnica kabla: | 0,9/2,0/3,0 | Typ polski: | PC/APC |
| Strata zwrotu: | MM/PC: 20 dB/SM/APC: 60 dB | Utrata wtrąceniowa: | Maks. 0,35 dB (typowo 0,15 dB) |
| Zewnętrzny materiał osłony: | PVC/LSZH | Promień gięcia statyczny/dynamiczny: | 10dni/20dni |
| Kod HS: | 854470000 | Płeć: | Mężczyzna/kobieta |
| Podkreślić: | 288-włóknowy kabel krosowy MPO,kabel krosowy MTP ultra-density,kabel MPO MTP o dużej pojemności |
||
opis produktu
Kabel krosowy Takfly 288-włóknowy MPO/MTP o ultra-wysokiej gęstości
Rozwiązanie okablowania magistralnego o dużej liczbie włókien dla infrastruktury hiperskalowalnej nowej generacji, obsługujące sieci optyczne 400G/800G i powstające sieci 1,6T.
Przegląd produktu
Kabel krosowy MPO/MTP 288-włóknowy został zaprojektowany do środowisk hiperskalowalnych, w których kluczowe znaczenie mają gęstość portów i budżet łącza. Wykorzystując precyzyjnie formowane złącze MT z precyzyjnymi bolcami prowadzącymi, ten kabel magistralny wyrównuje setki włókien w kompaktowej obudowie, umożliwiając szybkie wdrożenie.
Dostępne są dwa poziomy wydajności:Klasa standardowa zapewnia typową stratę wtrąceniową 0,35 dB, podczas gdyklasa niskostratna osiąga typowo 0,20 dB, zachowując cenny margines łącza w kanałach wielozłączowych. Każdy zespół przechodzi 100% testów fabrycznych pod kątem strat wtrąceniowych, strat powrotnych i geometrii czoła złącza 3D.
Kluczowe cechy
- 288 włókien w jednej magistrali o dużej liczbie włókien (dostępne niestandardowe liczby)
- Precyzyjnie formowane złącze MT z wyrównaniem bolców prowadzących submikronowych
- Niskostratna wydajność: typowa strata wtrąceniowa ≤0,20 dB, maksymalna strata wtrąceniowa ≤0,35 dB
- Wydajność standardowa: typowa strata wtrąceniowa ≤0,35 dB, maksymalna strata wtrąceniowa ≤0,70 dB
- Kompatybilność z SM (G.652 / G.655 / G.657) i MM (OM1-OM5)
- Konstrukcje kabli mini-okrągłych lub płaskich taśmowych
- Opcje osłony zewnętrznej PVC lub LSZH
- Pełne zarządzanie polaryzacją typu A / B / C z kolorowymi osłonami
- Konfiguracje złączy męskich (z bolcami) i żeńskich (bez bolców)
Specyfikacje techniczne
Wydajność optyczna
| Parametr | Klasa standardowa | Klasa niskostratna |
|---|---|---|
| Typowa strata wtrąceniowa | ≤0,35 dB | ≤0,20 dB |
| Maksymalna strata wtrąceniowa | ≤0,70 dB | ≤0,35 dB |
| Strata powrotna (SM APC) | ≥60 dB | ≥60 dB |
| Strata powrotna (MM PC) | ≥20 dB | ≥20 dB |
| Długość fali testowej (SM) | 1310 / 1550 nm | 1310 / 1550 nm |
| Długość fali testowej (MM) | 850 / 1300 nm | 850 / 1300 nm |
Wytrzymałość mechaniczna
| Parametr | Specyfikacja |
|---|---|
| Cykle parowania | ≥500 (ΔIL ≤0,2 dB) |
| Wytrzymałość na rozciąganie (kabel 2,0 mm) | ≥50 N |
| Powtarzalność | ≤0,1 dB |
| Trwałość | ≤0,2 dB |
| Wymienność | ≤0,2 dB |
Stabilność środowiskowa
| Parametr | Specyfikacja |
|---|---|
| Temperatura pracy | -20°C do +70°C |
| Maksymalna temperatura krótkotrwała | +85°C |
| Temperatura przechowywania | -40°C do +80°C |
| Cykle wilgotności i ciepła | ΔIL ≤0,3 dB po 5 cyklach (-10°C do +65°C, 93% RH) |
| Starzenie w wysokiej temperaturze | ΔIL ≤0,3 dB po 168 h w +85°C |
| Przechowywanie w niskiej temperaturze | ΔIL ≤0,2 dB po 24 h w -40°C |
| Wibracje i wstrząsy | Zgodne z GR-1435-CORE |
Atrybuty fizyczne
| Parametr | Opcje |
|---|---|
| Liczba włókien | 288 (możliwość dostosowania) |
| Konstrukcja kabla | Mini okrągły (≤4,5 mm OD) / Taśmowy (≤3,0 × 5,0 mm) |
| Materiał osłony | PVC / LSZH (CPR Bca / Cca / Dca) |
| Promień gięcia (statyczny / dynamiczny) | 10D / 20D |
| Dostępne długości | 0,5 m do 200 m |
Scenariusze wdrożenia
| Sektor | Typowe wdrożenia | Zaleta gęstości |
|---|---|---|
| Centra danych hiperskalowalnych | Magistrale 800G od kręgosłupa do liści, połączenia klastrów GPU AI | Pojedyncza magistrala zastępuje dziesiątki kabli dupleksowych |
| Centralne biura telekomunikacyjne | Modernizacja szkieletu ODF, gotowość na optykę koherentną 400G | Szybkie wdrożenie za pomocą modułów rozgałęźnych MPO-LC |
| Infrastruktura 5G | Połączenia front-haul i mid-haul BBU/DU do AAU/RU | 60% szybsza instalacja w porównaniu do spawania pojedynczych włókien |
| Sieci przemysłowe | Wzmocnione szkielety na hali produkcyjnej | Odporność na wstrząsy, wibracje i pleśń |
Zalety produkcyjne
- Skala produkcji: 30 000 m² w ośrodku badawczo-rozwojowym w Shenzhen (6 000 m²) i zakładzie produkcyjnym w Zhongshan (24 000 m²)
- Przepustowość: 19 dedykowanych linii MPO zapewniających ponad 200 000 sztuk miesięcznie
- Liderstwo w liczbie włókien: Standardowe magistrale 288-włóknowe z możliwością dostosowania
- Wydłużony cykl życia: ≥500 cykli parowania w porównaniu do średniej branżowej 200 cykli
- Zapas termiczny: Krótkotrwała praca do +85°C
- Przejrzystość polaryzacji: Pełne wsparcie typu A/B/C z kodowaniem kolorami
- Zabezpieczenie środowiskowe: Dostępne pełne raporty z testów wilgotności i ciepła, cykli termicznych i wibracji
Przewodnik zamawiania
Skonfiguruj swój kabel krosowy, korzystając z poniższych specyfikacji:
- Liczba włókien: 288 (inne liczby dostępne na życzenie)
- Klasa strat: Standardowa / Niskostratna
- Typ kabla: Mini Okrągły / Taśmowy
- Osłona: PVC / LSZH
- Polerowanie: PC / APC
- Polaryzacja: Typ A / Typ B / Typ C
- Płeć: Męski (z bolcami) / Żeński (bez bolców)
- Długość: 0,5 m do 200 m
- Rozgałęzienie: Dostępne kable rozgałęźne MPO-do-LC/SC/FC
Przykładowy kod zamówienia
MPO-288-LL-ROUND-LSZH-10M-APC-TYPEA-MALE
Zapewnienie jakości
- 100% testów IL / RL z indywidualnymi raportami z testów
- Inspekcja interferometrem 3D (promień, wysokość włókna, przesunięcie wierzchołka)
- Zgodność z IEC 61754-7 i EIA/TIA-604-5
- Certyfikaty: CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Identyfikowalność partii dzięki unikalnym numerom seryjnym
Najczęściej zadawane pytania
Kto produkuje te kable krosowe?
Takfly Communications, założona w 2000 roku, jest Krajowym Przedsiębiorstwem Wysokich Technologii, posiadającym 30 000 m² powierzchni produkcyjnej (6 000 m² siedziba główna w Shenzhen, 24 000 m² zakład w Zhongshan). Dział MPO posiada 19 dedykowanych linii produkcyjnych o miesięcznej wydajności przekraczającej 200 000 sztuk, obsługując partnerów takich jak Corning, Amphenol, NVIDIA i Coherent w ponad 128 krajach.
Jakie jest MOQ?
Jedna sztuka na próbki. Ceny wolumenowe obowiązują przy większych ilościach.
Jakie są warunki płatności i wysyłki?
Standardowe są T/T, Western Union i PayPal. Dla zamówień powyżej 50 000 USD dostępne są warunki Net-30 / Net-60. Opcje wysyłki obejmują EXW do DDP, z transportem lotniczym (DHL, FedEx, UPS) w przypadku pilnych potrzeb i transportem morskim dla dużych ilości.
Jaki jest czas realizacji?
Standardowe pozycje magazynowe wysyłane są w ciągu 2-3 dni. Niestandardowe magistrale 288-włóknowe zazwyczaj wymagają 3-9 dni roboczych, w zależności od dokładnej konfiguracji.
Czy wspierane są usługi OEM/ODM?
Tak. Dostępne są niestandardowe obudowy, logo, kolory osłon, raporty z testów i zespoły objęte ochroną MNDA.
Jaka jest gwarancja?
Jeden rok od daty dostawy na wady materiałowe i wykonawcze. Dostępne są rozszerzone gwarancje.
