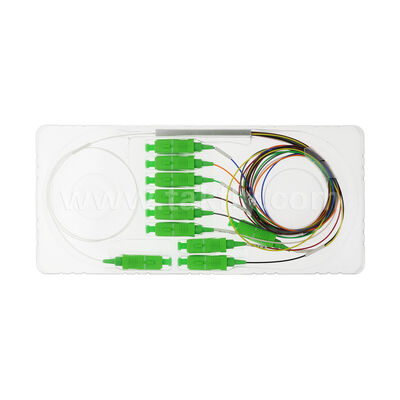

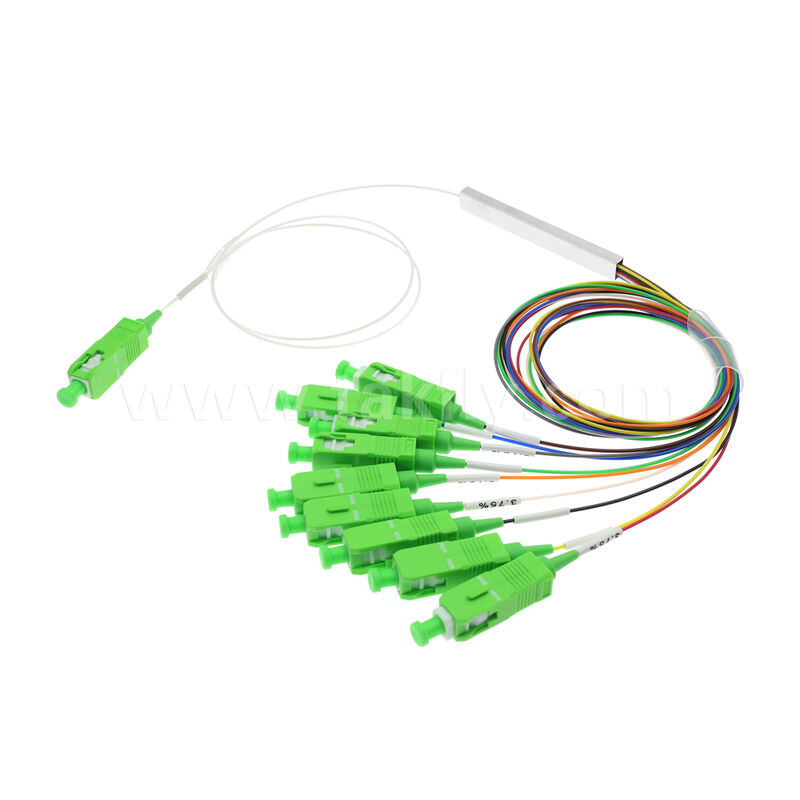

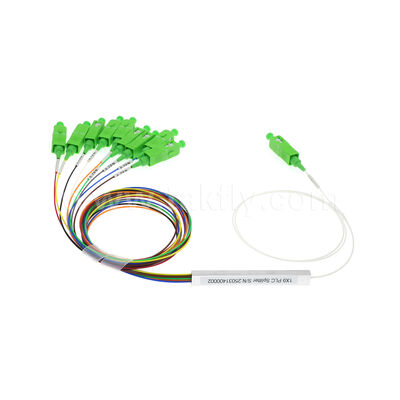

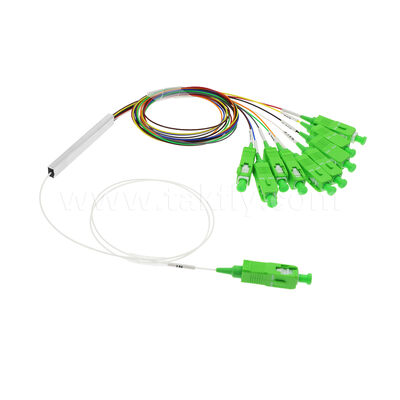

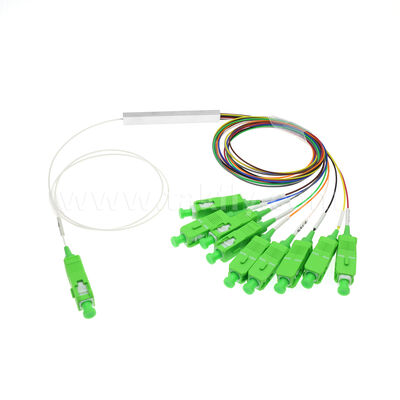

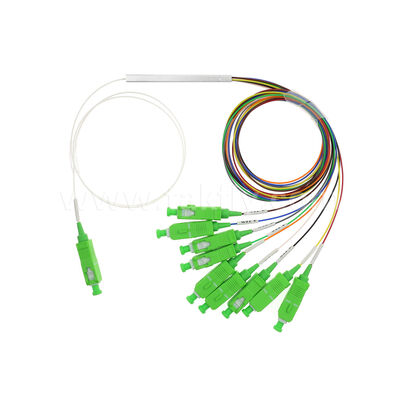

Rozgałęźnik PLC 1 × 9 kanałów ze światłowodem 0,9 mm do optycznych sieci dystrybucyjnych FTTH/FTTX
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong, Shenzhen |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | QSFP28-4SFP28-xxx |
Zapłata:
| Minimalne zamówienie: | 1 Piki |
|---|---|
| Cena: | US$0.01 ~ US$1200/PC |
| Szczegóły pakowania: | szpula + pudełko + karton |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Szczegóły informacji |
opis produktu
Rozdzielacz PLC 1X9 Mini O.9mm
Przegląd produktu
Ten rozdzielacz PLC ma konfigurację 1×9 kanałów, zapewniając równomierne rozdzielenie jednego wejścia na dziewięć portów wyjściowych. Kompaktowy pakiet Mini wykorzystuje światłowód o średnicy zewnętrznej 0,9 mm, odpowiedni do urządzeń do dystrybucji włókien o dużej gęstości i instalacji o ograniczonej przestrzeni.
Oparty na technologii planarnych obwodów fal świetlnych, zapewnia stabilną jednorodność podziału. Roboczy zakres długości fali obejmuje od 1260 nm do 1650 nm, kompatybilny z pasywnymi sieciami optycznymi. Parametry tłumienia wtrąceniowego i jednorodności spełniają normy IEC 61753-2. Zakres temperatur pracy od -40℃ do +85℃ umożliwia instalację w szafach zewnętrznych lub skrzynkach abonenckich.
Dostępne opcje
- Typ złącza: Brak / złącze LC / SC
- Rozmiar obudowy: Możliwość dostosowania na życzenie
- Typ włókna: G.657A1 / G.652D itp.
Kluczowe funkcje
- Długość fali operacji szerokopasmowej
- Niska strata wtrąceniowa
- Niski poziom PDL
- Kompaktowa konstrukcja
- Dobra jednolitość między kanałami
- Wysoka niezawodność i stabilność
Dane produktu
| Robocza długość fali (nm) | 1260-1650 | Sprawdzona data | 2025.03.14 |
| P/N | 1x9-0,9-0,5M-SC/APC | S/N | 25031400002 |
| Typ włókna | G657A1 | Długość włókna (m) | >=0,5 |
| Typ złącza | SC/APC | Wymiary opakowania (mm) | 60x7x4 |
| Temperatura przechowywania | -40 ~ + 85 ℃ | Temperatura pracy | -40 ~ + 85 ℃ |
Aplikacje
- Sektor telekomunikacyjny
- systemu PON
- Optyczne sieci dystrybucyjne FTTH/FTTX
- Podział sygnału CATV
- Transmisja wideo
- Pasywna optyczna sieć LAN (POL)
- Połączenia wewnętrzne ramki rozdzielczej światłowodu (ODF).
- Łącza rozdzielacza centrum danych
Specyfikacje wydajności
| Przedmiot | IL(dB) | PDL(dB) | RL(dB) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Długość fali (nm) | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 |
| Spec. | MAKS.16.30 | MAKS.0,25 | >65 | ||||||
| Port-70% | 2.04 | 1,77 | 1,67 | 0,04 | 0,01 | 0,09 | Przechodzić | Przechodzić | Przechodzić |
| Port-3,75% | 16.06 | 16.03 | 16.09 | 0,06 | 0,08 | 0,08 | Przechodzić | Przechodzić | Przechodzić |
| Port-3,75% | 16.17 | 16.14 | 15.61 | 0,05 | 0,06 | 0,06 | Przechodzić | Przechodzić | Przechodzić |
| Port-3,75% | 15.81 | 15.93 | 15,99 | 0,08 | 0,04 | 0,09 | Przechodzić | Przechodzić | Przechodzić |
| Port-3,75% | 16.02 | 15.67 | 15.68 | 0,06 | 0,09 | 0,04 | Przechodzić | Przechodzić | Przechodzić |
| Port-3,75% | 15.90 | 15,98 | 15,94 | 0,09 | 0,05 | 0,05 | Przechodzić | Przechodzić | Przechodzić |
| Port-3,75% | 15.64 | 15.68 | 15.61 | 0,01 | 0,07 | 0,01 | Przechodzić | Przechodzić | Przechodzić |
| Port-3,75% | 15.76 | 16.18 | 15.61 | 0,08 | 0,05 | 0,02 | Przechodzić | Przechodzić | Przechodzić |
| Port-3,75% | 15.69 | 15.84 | 15.79 | 0,04 | 0,03 | 0,02 | Przechodzić | Przechodzić | Przechodzić |
| Wejście | Nie dotyczy | Nie dotyczy | |||||||
| MAKS. | 16.17 | 16.18 | 16.09 | 0,09 | 0,09 | 0,09 | Nie dotyczy | ||
| MIN. | 15.64 | 15.67 | 15.61 | 0,01 | 0,01 | 0,01 | Nie dotyczy | ||
| Przeciętny | 14.34 | 14.35 | 14.22 | 0,06 | 0,05 | 0,05 | Nie dotyczy | ||
| Jednolitość (s1,0 dB) | 0,53 | 0,51 | 0,48 | Kierunkowość (dB) | >55 |
Dane techniczne
| Przedmiot | Parametr |
|---|---|
| Robocza długość fali (nm) | 1260 ~ 1650 |
| Typ włókna | ITU-T G657A1, G657A2 i G.652D |
| Maksymalna stabilność temperatury (dB) | 0,5 (typowo 0,3) |
| Temperatura robocza (℃) | -40 ~ +85 |
| Temperatura przechowywania (℃) | -40 ~ +85 |
Wydajność rozdzielacza według typu
| Typ (1*N) | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Maksymalna strata wtrąceniowa (dB) | 3.9 | 7.2 | 10.3 | 13,5 | 16.8 | 20.3 |
| Maksymalna jednolitość (dB) | 0,8 | 0,8 | 0,8 | 1,0 | 1,5 | 2.0 |
| Min. Strata powrotu (dB) | 55 | |||||
| Maks. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Typ (2*N) | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Maksymalna strata wtrąceniowa (dB) | 4.2 | 7,5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Maksymalna jednolitość (dB) | 0,8 | 1,0 | 1.2 | 1,5 | 1.8 | 2.0 |
| Min. Strata powrotu (dB) | 55 | |||||
| Maks. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Notatka:Wszystkie pomiary są wykonywane w temperaturze pokojowej i złącza nie są dołączone.
