Rozgałęźnik PLC LGX Box – ustandaryzowany rozmiar dla 1×2 do 2×64, kompatybilny ze złączami SC/LC
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong, Shenzhen |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | QSFP28-4SFP28-xxx |
Zapłata:
| Minimalne zamówienie: | 1 Piki |
|---|---|
| Cena: | US$17.66 ~ US$70.63/PC |
| Szczegóły pakowania: | szpula + pudełko + karton |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Szczegóły informacji |
|||
| Podkreślić: | LGX Box PLC Splitter SC/LC kompatybilny,Włókno optyczne PLC splitter 1×2 do 2×64,Standaryzowany odcisk PLC splitter LGX Box |
||
|---|---|---|---|
opis produktu
LGX Box PLC Splitter ️ Standaryzowany odcisk od 1×2 do 2×64
Kompatybilny z złączami SC/LC do ram dystrybucyjnych światłowodowych, szaf połączeń krzyżowych optycznych i podstawów ODF.
Przegląd produktu

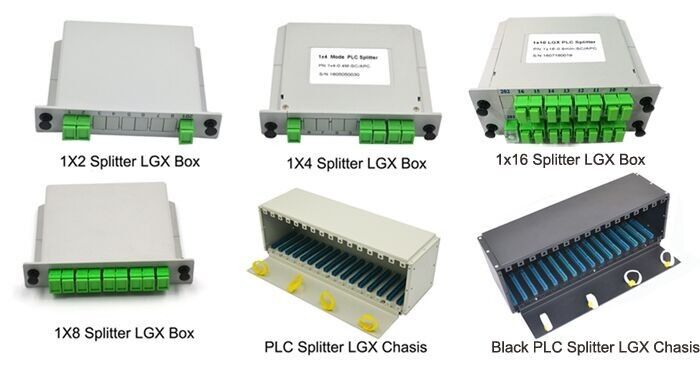

Pudełko LGX zapewnia standaryzowaną obudowę metalowo-plastikową dla optycznych rozdzielników PLC, obejmującą współczynniki rozdzielenia od 1 × 2 do 2 × 64.Dostępne z łącznikami SC lub LC (simplex/duplex) w celu spełnienia konkretnych wymagań.
Wymiary pakietu vs. współczynnik podziału
Standardowe wymiary pudełka LGX (L × W × H, w mm):
| Wskaźnik podziału | Rodzaj złącza | Długość × szerokość × wysokość (mm) |
|---|---|---|
| 1x2 | SC / LC | 130 × 100 × 25 |
| 1x4 | SC / LC | 130 × 100 × 25 |
| 1x8 | SC / LC | 130 × 100 × 25 |
| 1 x 16 | SC / LC | 130 × 100 × 50 |
| 1x32 | LC | 130 × 100 × 50 |
| 1x32 | SC. | 130 × 100 × 102 lub 267 × 100 × 50 |
| 1 × 64 | LC | 130 × 180 × 102 |
| 1 × 64 | SC. | 130 × 100 × 205 |
| 2x2 | SC / LC | 130 × 100 × 25 |
| 2x4 | SC / LC | 130 × 100 × 25 |
| 2x8 | SC / LC | 130 × 100 × 25 |
| 2x16 | SC / LC | 130 × 100 × 50 |
| 2x32 | LC | 130 × 100 × 50 |
| 2x32 | SC. | 130 × 100 × 102 |
| 2x64 | LC | 130 × 100 × 50 |
Uwaga:
• Wymiary są typowe dla gołych obudow; mogą występować niewielkie różnice ze względu na wewnętrzne sterowanie światłem
• W przypadku wersji 1×32 SC, dostępne są dwa wymiary zewnętrzne, aby dopasować się do różnych głębokości regałów lub tac
• Wszystkie skrzynki LGX posiadają standardowe otwory montażowe zgodne z trayami ODF
• Wymiary są typowe dla gołych obudow; mogą występować niewielkie różnice ze względu na wewnętrzne sterowanie światłem
• W przypadku wersji 1×32 SC, dostępne są dwa wymiary zewnętrzne, aby dopasować się do różnych głębokości regałów lub tac
• Wszystkie skrzynki LGX posiadają standardowe otwory montażowe zgodne z trayami ODF
Mierzona wydajność optyczna
Dane pomiarowe fabryczne dla rozdzielaczy PLC 1×4, 1×8 i 1×16 jednowarunkowych:

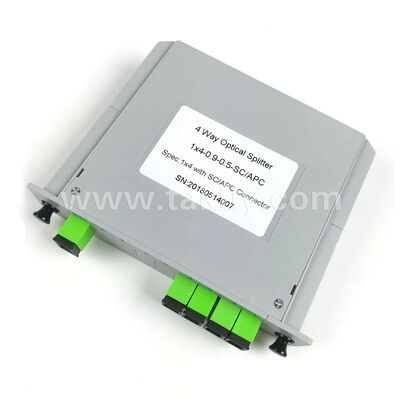

1x4 PLC Splitter jednorzędowy
| Długość fali roboczej | 1260-1650 nm |
| P/N | 1x4-PLC-0-9-0.5-SA |
| Rodzaj włókna | G.657A z luźną rurą Φ0,9 mm |
| Rodzaj złącza | SC/APC |
| Temperatura pracy | -40°C do +85°C |
| Utrata wstawienia | MAX 7,2 dB |
| PDL | Maksymalnie 0,2 dB |
| Strata zwrotu | ≥ 55 dB |
1×8 PLC Splitter jednorzędowy
| Długość fali roboczej | 1260-1650 nm |
| P/N | 1x8-PLC-0.9-0.5-SA |
| Rodzaj włókna | G.657A z luźną rurą Φ0,9 mm |
| Rodzaj złącza | SC/APC |
| Temperatura pracy | -40°C do +85°C |
| Utrata wstawienia | MAX 10,5 dB |
| PDL | Maksymalnie 0,2 dB |
| Strata zwrotu | > 55 dB |

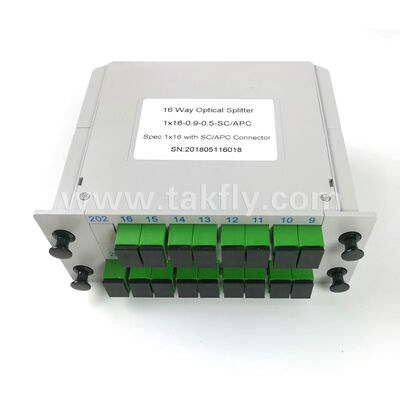

1 × 16 PLC Splitter jednowarunkowy
| Długość fali roboczej | 1260-1650 nm |
| P/N | 1-16-PLC-0.9-0.5-SA |
| Rodzaj włókna | G.657A z luźną rurą Φ0,9 mm |
| Rodzaj złącza | SC/APC |
| Temperatura pracy | -40°C do +85°C |
| Utrata wstawienia | MAX 13,0 dB |
| PDL | MAX 0,25 dB |
| Strata zwrotu | ≥ 55 dB |
Materiały i specyfikacje środowiskowe
- Materiał obudowy:Stal walcowana na zimno (połowa czarna) lub ABS opcjonalnie
- Rodzaj włókna:G.657A1 / G.652D (niewrażliwy na gięcie dostępny)
- Złącza:SC/APC, SC/UPC, LC/APC, LC/UPC (określić przy zamawianiu)
- Długość ogona:Standardowe 0,5 m / 1,0 m / 1,5 m, dostosowywalne
- Temperatura pracy:-40°C do +85°C
- Temperatura przechowywania:-40°C do +85°C
- wilgotność:≤ 95% (nie kondensujące)
Typowe zastosowania
- Integracja podstawek ODF- Bezpośrednia kompatybilność ze 19-calowymi LGX
- Pozostałe urządzenia do urządzeń elektrycznych- podział wysokiej liczby portów na węzły FTTx zewnętrzne
- Centrum danych- dystrybucja włókien o wysokiej gęstości
- Głowice CATV- Podział sygnału transmisyjnego
Opcje dostosowywania
- Rodzaj złącza i lakier (APC/UPC)
- Długość ogona i kolor włókien
- Typ włókna (G.657A2, OM3 multimodu)
- Kolor obudowy i etykietowanie jedwabnikiem
Częste pytania
Pytania o produkty
P1: Jaki jest cel rozdzielacza 1×128 PLC?
A1: Dzieli jeden sygnał optyczny wejściowy na 128 sygnałów wyjściowych o równej mocy.
P2: Jaka jest typowa strata wstawienia dla rozdzielacza 1 × 128?
A2: Teoretyczna strata wynosi około 21,0 dB. Całkowita strata wstawienia wynosi ≤ 23,0 dB (typowa), z maksymalnym ≤ 26,0 dB zgodnie ze standardami branżowymi.
P3: Czy ten rozdzielacz można używać odwrotnie?
Odpowiedź: Tak, rozdzielacze PLC to pasywne urządzenia wzajemne, które mogą łączyć 128 sygnałów wejściowych w jedną włókno wyjściową, ale należy pamiętać, że łączna strata będzie wysoka (≥21 dB).
P4: Jakie rodzaje złączy są dostępne dla panelu wyjściowego?
A4: Standardowe opcje obejmują SC/APC (najczęściej stosowane w FTTH), SC/UPC, LC/UPC lub FC/APC. Skontaktuj się z nami, aby potwierdzić konkretne interfejsy z łącznikiem.
P5: Jaką wysokość stojaka (U) wymaga ta płyta?
Odpowiedź: Wysokość regału zależy od konstrukcji i gęstości portu.
P6: Jak stabilny jest rozdzielacz w szafkach zewnętrznych?
Odpowiedź: Urządzenie działa w temperaturze od -40°C do +85°C, co sprawia, że nadaje się do pomieszczeń zewnętrznych, pomieszczeń głównych lub centralnych biur, w których temperatura nie jest kontrolowana.
P7: Ile modułów rozdzielaczy jest w środku?
Odpowiedź: Splittery 1×128 mogą być realizowane za pomocą jednego układu PLC o wysokiej jednolitości lub poprzez kaskadowanie mniejszych modułów.
P8: Jaki jest okres gwarancji?
A8: Standardowa gwarancja wynosi 1 rok, obejmująca wady niepowodowane przez człowieka z bezpłatną naprawą wady produkcji.
P9: Czy mogę dostać próbkę przed zamówieniem hurtowym?
A9: Tak, dostarczamy próbki. Proszę określić wymagania dotyczące długości złącza i włókna.
P10: Jak oczyścić złącza wyjściowe na panele o wysokiej gęstości?
A10: Używaj czyszczących za pomocą jednego kliknięcia lub czyszczących kasetowe z odpowiednimi adapterami (SC lub LC).
