1×128 Wysoka liczba portów PLC Splitter Rack Mount Patch Panel Ultra High Density FTTX Distribution
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong, Shenzhen |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | QSFP28-4SFP28-xxx |
Zapłata:
| Minimalne zamówienie: | 1 Piki |
|---|---|
| Cena: | US$17.66 ~ US$70.63/PC |

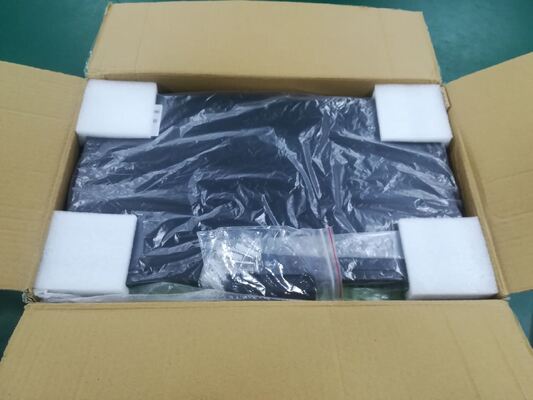

| Szczegóły pakowania: | szpula + pudełko + karton |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, |
|
Szczegóły informacji |
|||
| Podkreślić: | 128 portów PLC rozdzielacz rack mocowanie,panel dystrybucyjny FTTX o wysokiej gęstości,Panel do rozbierania płytek PLC z włókna optycznego |
||
|---|---|---|---|
opis produktu
Panel krosowy PLC Splitter o dużej liczbie portów 1*128 do montażu w stojaku
Nazwa produktu:Panel krosowy rozdzielacza PLC 1*128 do montażu w stojaku
Numer części:P-1128-RF-LA-Φ0.9-05-05
Konfiguracja:1 wejście * 128 wyjść
Numer części:P-1128-RF-LA-Φ0.9-05-05
Konfiguracja:1 wejście * 128 wyjść

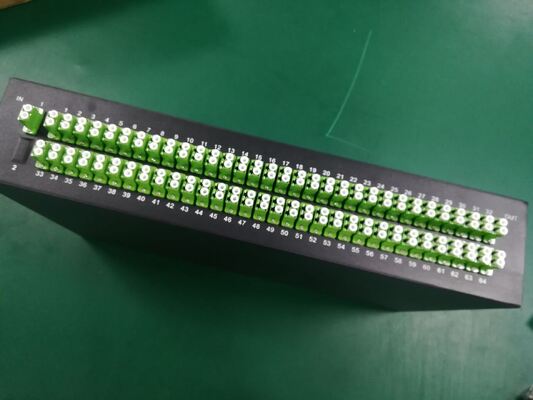

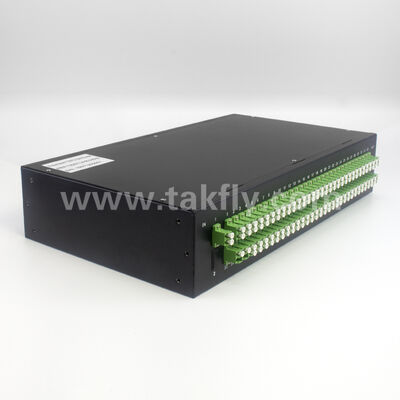

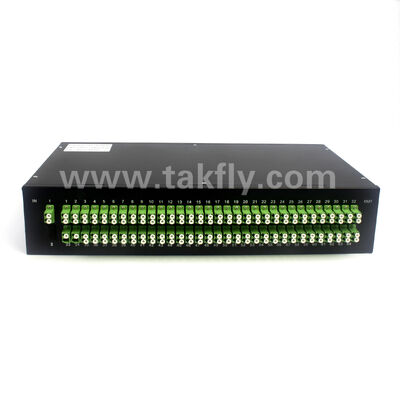

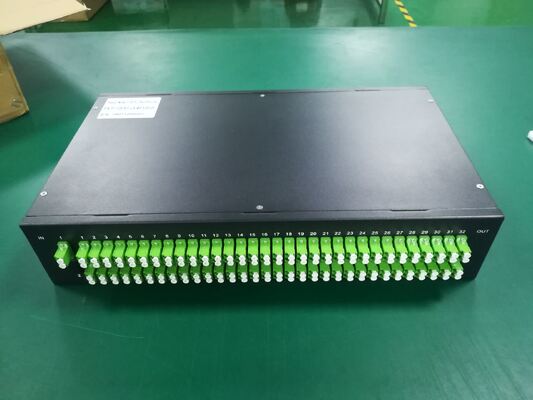

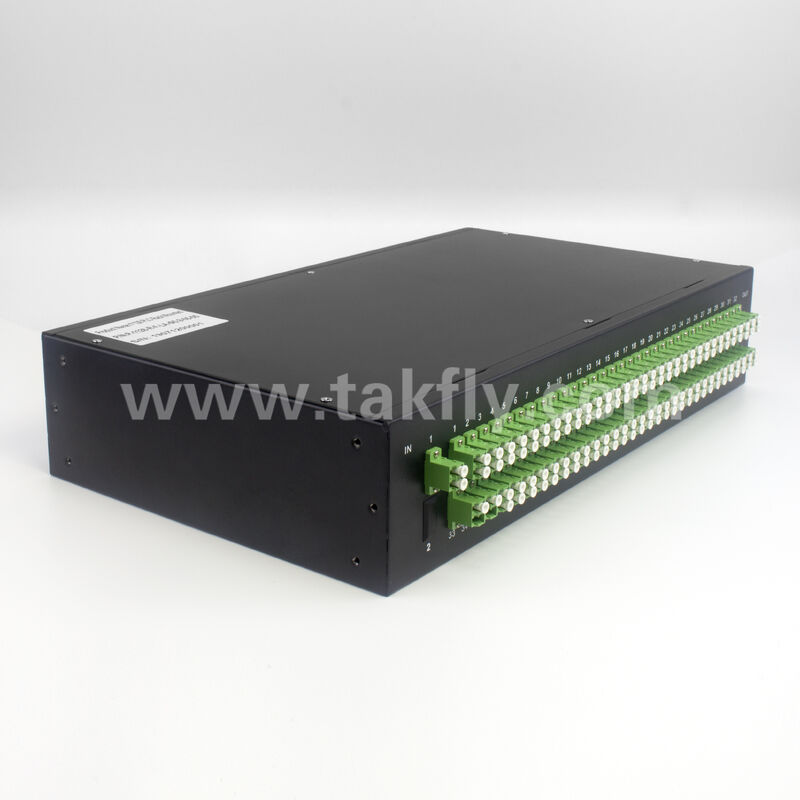

Ten montowany w stojaku panel rozdzielacza PLC integruje planarny rozdzielacz obwodów fal świetlnych 1*128 z przednim panelem krosowym. Urządzenie jest wyposażone w standardową 19-calową obudowę do montażu w stojaku (zazwyczaj wysokość 4U lub 5U w zależności od gęstości portów). Światłowód wejściowy wykorzystuje adaptery złączy (takie jak LC lub SC), podczas gdy 128 włókien wyjściowych kończy się na przednich adapterach pigtailami 0,9 mm lub złączami panelowymi. Zaprojektowane dla centralnych biur FTTH/FTTX, stacji czołowych lub aplikacji w ramach rozdzielnic, to rozwiązanie jest idealne do dystrybucji pojedynczych sygnałów optycznych do wielu użytkowników.
Typowe specyfikacje wydajności
| Parametr | Wartość |
|---|---|
| Robocza długość fali | 1260 ~ 1650 nm |
| Tłumienność wtrąceniowa (maks.) | ≤23,0 dB (typowo ≤21,5 dB) |
| Jednorodność (maks.) | ≤2,5 dB |
| Strata zależna od polaryzacji | ≤0,5 dB |
| Strata zwrotu | ≥55 dB (złącze) |
| Kierunkowość | ≥55 dB |
| Temperatura pracy | -40 ℃ ~ + 85 ℃ |
| Temperatura przechowywania | -40 ℃ ~ + 85 ℃ |
| Typ włókna | Wejście: 2,0 mm lub 3,0 mm; Wyjście: pigtail 0,9 mm |
| Typ złącza (wejście/wyjście) | SC/APC, SC/UPC, LC/UPC lub według specyfikacji |
Charakterystyka mechaniczna
- Standardowy montaż w szafie 19-calowej z wstępnie zakończonymi złączami wyjściowymi
- Zdejmowany panel przedni ułatwia czyszczenie i kontrolę
- Wyczyść oznaczenie portów od 1 do 128
- Opcjonalna taca połączeniowa lub zestaw rozwierający do zarządzania włóknami
Kluczowe funkcje
- Długość fali roboczej łącza szerokopasmowego
- Niska strata wtrąceniowa
- Niska strata zależna od polaryzacji (PDL)
- Kompaktowa konstrukcja
- Doskonała jednolitość między kanałami
- Wysoka niezawodność i stabilność
Aplikacje
- Sieci telekomunikacyjne
- systemy PON
- FTTH (światłowód do domu)
- Systemy telewizji kablowej
- Transmisja wideo
Dane techniczne
Parametry wydajności
| Parametr | Wartość |
|---|---|
| Robocza długość fali (nm) | 1260 ~ 1650 |
| Typ włókna | ITU-T G657A1, G657A2 i G.652D |
| Maksymalna stabilność temperatury (dB) | 0,5 (typowo 0,3) |
| Temperatura robocza (°C) | -40 ~ +85 |
| Temperatura przechowywania (°C) | -40 ~ +85 |
Wydajność rozdzielacza 1*N
| Typ | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Maksymalna tłumienność wtrąceniowa (dB) | 3.9 | 7.2 | 10.3 | 13,5 | 16.8 | 20.3 |
| Maksymalna jednolitość (dB) | 0,8 | 0,8 | 0,8 | 1,0 | 1,5 | 2.0 |
| Maks. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Wydajność rozdzielacza 2*N
| Typ | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Maksymalna tłumienność wtrąceniowa (dB) | 4.2 | 7,5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Maksymalna jednolitość (dB) | 0,8 | 1,0 | 1.2 | 1,5 | 1.8 | 2.0 |
| Maks. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Uwaga: wszystkie pomiary wykonano w temperaturze pokojowej, z wyłączeniem złączy. Minimalna strata odbiciowa dla wszystkich typów: 55 dB.
Często zadawane pytania
Często zadawane pytania dotyczące produktów
P1: Jaki jest cel rozdzielacza PLC 1*128?
A1: Dzieli jeden wejściowy sygnał optyczny na 128 sygnałów wyjściowych o równej mocy. Powszechnie stosowane w dużych sieciach FTTH/PON (pojedynczy port OLT obsługujący do 128 użytkowników) i systemach dystrybucji optycznej CATV.
P2: Jaka jest typowa tłumienność wtrąceniowa dla rozdzielacza 1*128?
A2: Teoretyczna strata wynosi około 21,0 dB. Uwzględniając dodatkowe straty i straty na złączu, całkowita tłumienność wtrąceniowa wynosi ≤23,0 dB (typowo), maksymalnie ≤26,0 dB zgodnie ze standardami branżowymi.
P3: Czy tego rozdzielacza można używać odwrotnie?
Odpowiedź 3: Tak, rozgałęźniki PLC są pasywnymi urządzeniami wzajemnymi. Mogą łączyć 128 sygnałów wejściowych w jednym włóknie wyjściowym, ale należy pamiętać, że łączna strata będzie wysoka (≥21 dB) i należy kontrolować odbicia wsteczne.
P4: Jakie typy złączy są dostępne dla panelu wyjściowego?
O4: Standardowe opcje obejmują SC/APC (najczęściej w przypadku FTTH), SC/UPC, LC/UPC lub FC/APC. Skontaktuj się z nami, aby potwierdzić konkretne interfejsy złączy odpowiadające Twoim wymaganiom.
P5: Jakiej wysokości stojaka (U) wymaga ten panel?
O5: Wysokość stojaka zależy od projektu i gęstości portów. Rozgałęźniki 1*128 są zwykle dostępne w wysokościach 2U, 3U lub 4U. Skontaktuj się z nami, aby uzyskać dokładne wymiary tego konkretnego modelu.
P6: Jak stabilny temperaturowo jest rozdzielacz w szafkach zewnętrznych?
A6: Urządzenie działa w zakresie od -40 ℃ do +85 ℃, dzięki czemu nadaje się do stosowania w szafach zewnętrznych, stacjach czołowych lub biurach centralnych bez kontrolowanej temperatury.
P7: Ile modułów rozdzielacza znajduje się w środku? Czy jest to moduł kaskadowy 1*16 czy 1*32?
A7: Rozgałęźniki 1*128 można wdrożyć za pomocą pojedynczego układu PLC o wysokiej jednorodności lub poprzez kaskadowanie mniejszych modułów. Skontaktuj się z naszym zespołem sprzedaży, aby uzyskać szczegółowe informacje na temat konfiguracji wewnętrznej.
P8: Jaki jest okres gwarancji?
Odpowiedź 8: Standardowa gwarancja wynosi 1 rok i obejmuje wady inne niż ludzkie z bezpłatną naprawą wad produkcyjnych.
P9: Czy mogę otrzymać próbkę przed złożeniem zamówienia zbiorczego?
A9: Tak, dostarczamy próbki. Proszę określić wymagania dotyczące złącza i długości włókna.
P10: Jak czyścić złącza wyjściowe na panelach o dużej gęstości?
O10: Używaj środków czyszczących uruchamianych jednym kliknięciem lub środków czyszczących kasetowych z odpowiednimi adapterami (SC lub LC). Konstrukcja panelu przedniego umożliwia indywidualne czyszczenie bez naruszania sąsiednich włókien.
Często zadawane pytania dotyczące firmy
P1: Czy jesteś producentem?
A1: Tak, jesteśmy producentem i dostawcą rozwiązań FTTH/rozwiązań dla centrów danych z siedzibą w Shenzhen w Chinach, założoną w 2000 roku.
P2: Jaka jest minimalna ilość zamówienia?
A2: MOQ może wynosić 1 sztukę, ale większe ilości otrzymują bardziej konkurencyjne ceny.
P3: Czy podajesz ceny FOB?
A3: Tak. Wysyłamy drogą lotniczą (DHL, TNT, UPS, FEDEX) lub morską (przesyłki masowe). Zapewniamy wyceny FOB, w tym koszty wysyłki i terminy dostaw.
P4: Jaka jest jakość Twojego produktu?
A4: Nasza produkcja jest zgodna z normami IEC i europejskimi, posiadającymi certyfikaty CE, ISO, RoHS, CPR i ANATEL. Wszystkie produkty są w 100% testowane przed dostawą.
P5: Jaki jest czas dostawy?
A5: Zależy od ilości i rodzaju produktu. Zworki światłowodowe: 2-3 dni robocze przy zamówieniu do 5000 sztuk. Utrzymujemy stany magazynowe produktów stałych i realizujemy zamówienia pilne.
P6: Jakie jest Twoje opakowanie?
A6: Międzynarodowe standardowe opakowanie eksportowe. Niestandardowy nadruk logo dostępny na życzenie.
P7: Czy świadczysz usługi OEM/ODM?
A7: Tak, wszystkie produkty akceptują zamówienia OEM/ODM. Możemy podpisać umowy NDA.
P8: Jak zamówić?
A8: 1. Wyślij zapytanie ze specyfikacją produktu i ilością. 2. Podajemy wycenę wraz z harmonogramem dostaw. 3. Potwierdź wycenę i otrzymaj PI. 4. Produkcja rozpoczyna się po dokonaniu płatności. 5. Potwierdź informacje o odbiorcy. 6. Otrzymaj numer śledzenia po wysyłce.
P9: Jakie są Twoje metody płatności?
A9: T/T, Western Union, PayPal, . Duże zamówienia: 50% depozytu, 50% salda przed wysyłką.
P10: Czy mogę poprosić o próbki?
A10: Bezpłatne próbki dostępne dla produktów poniżej 10 USD. Koszty wysyłki pokrywa kupujący przed wysyłką.
P11: Jaka jest Twoja polityka dopasowywania cen?
Odpowiedź 11: Jeśli znajdziesz na rynku lepszą cenę przy tych samych standardach jakości, możemy dopasować tę cenę.
Chcesz dowiedzieć się więcej o tym produkcie
