Kompletny 1×2 do 1×32 serii PLC Splitter
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong, Shenzhen |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | QSFP28-4SFP28-xxx |
Zapłata:
| Minimalne zamówienie: | 1 Piki |
|---|---|
| Cena: | US$15.13 ~ US$57.35/PC |

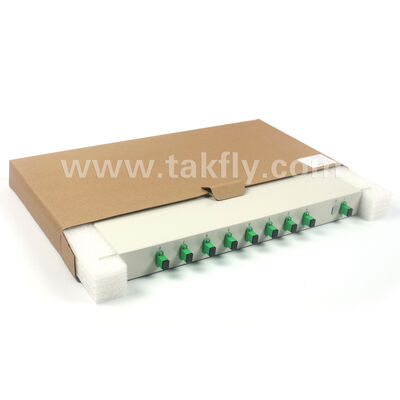

| Szczegóły pakowania: | szpula + pudełko + karton |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, |
|
Szczegóły informacji |
|||
| Podkreślić: | Podwozie z podłogą rozdzielaczem PLC 1 × 32,rozdzielacz PLC światłowodowy 1U,serii rozdzielaczy PLC do biura centralnego |
||
|---|---|---|---|
opis produktu

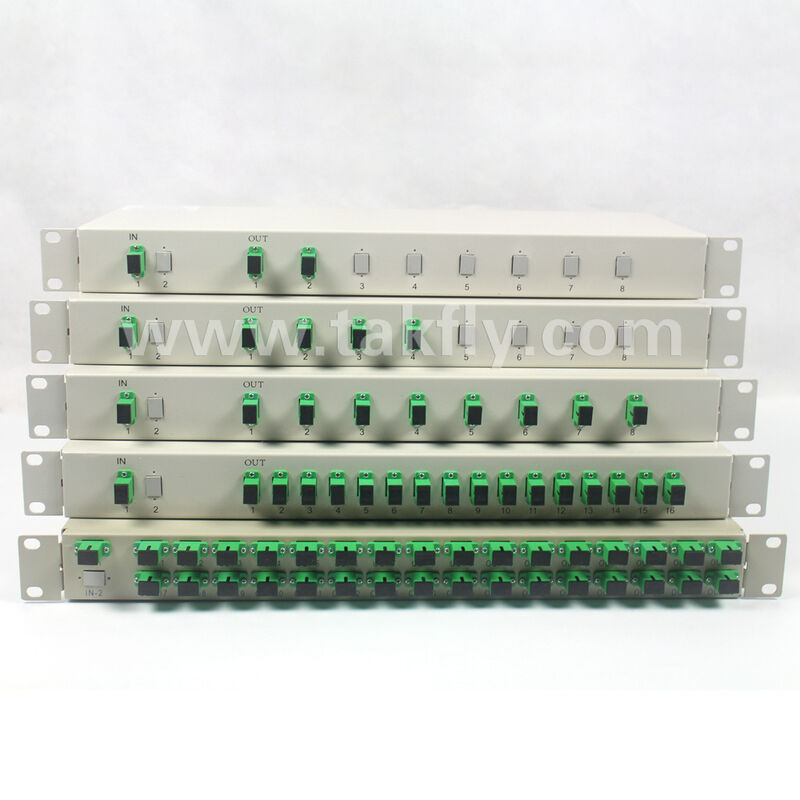

Kompletna seria rozdzielaczy PLC 1*2 do 1*32 – obudowa stojakowa 1U do biura centralnego
Przegląd produktu
Ta seria rozdzielaczy optycznych PLC do montażu w szafie ma standardową 19-calową obudowę 1U, przeznaczoną do scentralizowanej instalacji w szafach sprzętu telekomunikacyjnego. Produkty oparte na technologii planarnego obwodu fali świetlnej (PLC) służą do dystrybucji mocy optycznej w optycznych sieciach dystrybucyjnych (ODN), obsługując scenariusze sieci dostępowych FTTH/FTTB. Pełna seria obejmuje współczynniki podziału od 1*2 do 1*32, ze zunifikowanym interfejsem SC/APC, odpowiednim do wdrażania sieci PON.
Podstawowe specyfikacje i lista modeli
| Model | Współczynnik podziału | Typ złącza | Specyfikacja pigtaila | Informacje o etykiecie |
|---|---|---|---|---|
| TAK-PLC-1*2 | 1*2 | SC/APC | 2,0 mm, 0,5 m | Rozgałęźnik PLC 1*2 / 1*2‑SC‑APC‑2.0‑0.5 |
| TAK-PLC-1*4 | 1*4 | SC/APC | 2,0 mm, 0,5 m | Rozgałęźnik PLC 1*4 / 1*4‑SC‑APC‑2.0‑0.5 |
| TAK-PLC-1*8 | 1*8 | SC/APC | 2,0 mm, 0,5 m | Rozgałęźnik PLC 1*8 / 1*8‑SC‑APC‑2.0‑0.5 |
| TAK-PLC-1*16 | 1*16 | SC/APC | 2,0 mm, 0,5 m | Rozgałęźnik PLC 1*16 / 1*16-SC-APC-2.0-0.5 |
| TAK-PLC-1*32 | 1*32 | SC/APC | 2,0 mm, 0,5 m | Rozgałęźnik PLC 1*32 / 1*32-SC-APC-2.0-0.5 |
Notatka:Na etykiecie „2,0–0,5” oznacza pigtail o średnicy zewnętrznej 2,0 mm i długości 0,5 m. Złącze SC/APC jest zielone z zakrzywioną powierzchnią czołową, tłumieniem odbicia ≥55 dB, odpowiednie dla scenariuszy mieszanych usług CATV + dane.
Parametry techniczne
| Parametr | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Robocza długość fali (nm) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| Maks. Tłumienność wtrąceniowa (dB) | 3.9 | 7.2 | 10.3 | 13,5 | 16.8 | 20.3 | 4.2 | 7,5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Maks. Jednolitość (dB) | 0,8 | 0,8 | 0,8 | 1,0 | 1,5 | 2.0 | 0,8 | 1,0 | 1.2 | 1,5 | 1.8 | 2.0 |
| Maks. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
| Strata zwrotna (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Kierunkowość (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Temperatura robocza (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Temperatura przechowywania (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
Uwagi do tabeli:Tłumienie wtrąceniowe, jednorodność i wartości PDL są podawane przez producenta (mierzone w temperaturze pokojowej, nie uwzględniają strat na złączu). Tłumienie odbicia ≥55 dB w oparciu o parametry złącza SC/APC (zakrzywiona powierzchnia czołowa), zgodne z normą IEC 61753-2. Robocza długość fali, kierunkowość, temperatura robocza i temperatura przechowywania są zgodne z normami branżowymi (IEC 61753-2 i Telcordia GR-1209/1221). Szczegółowe dane z testów wysyłanych produktów można znaleźć w raporcie z kontroli dołączonym do każdej dostawy.
Cechy produktu
Technologia i wydajność
- Oparty na technologii planarnego obwodu fali świetlnej (PLC), równomierność podziału ≤0,5 dB (typowo)
- Niewrażliwy na długość fali, umożliwia współistnienie EPON, GPON i XGS-PON
- Stabilne tłumienie wtrąceniowe, lepsze od tradycyjnych rozdzielaczy FBT
Montaż i ochrona

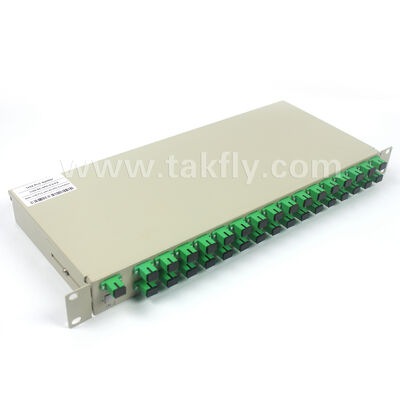

- 19-calowa, standardowa obudowa o wysokości 1U do montażu w szafie, pasująca do wszystkich standardowych szaf telekomunikacyjnych
- Obudowa ze stali walcowanej na zimno z powłoką antystatyczną
- Ułatwia scentralizowane zarządzanie, okablowanie i konserwację w biurach centralnych
Interfejs i kompatybilność
- Zunifikowane zielone złącze SC/APC, kątowa powierzchnia czołowa zapewnia niskie straty na odbiciu
- Standardowa specyfikacja pigtaili (2,0 mm, 0,5 m), kompatybilna z głównym sprzętem OLT i optycznymi ramkami dystrybucyjnymi (ODF)
- Obsługuje szybkie wkładanie/usuwanie i lokalizowanie usterek
Pełne pokrycie
- Pełna macierz współczynników podziału od 1*2 do 1*32
- Spełnia różne wymagania dotyczące podziału, od małych węzłów po duże biura centralne
Typowe zastosowania
Sieci szerokopasmowego dostępu operatorskiego FTTH
Wdrożony na stacji czołowej OLT, rozprowadzający pojedynczy sygnał OLT do wielu terminali ONT abonentów.
Hybrydowe sieci światłowodowo-koncentryczne HFC
Niska strata powrotna interfejsu SC/APC zapewnia jakość sygnału wideo CATV. Obsługuje jednoczesne świadczenie usług transmisji danych i transmisji.
Korporacyjne sieci prywatne / sieci kampusowe
Stosowany do dzielenia sygnału łącza światłowodowego, redundancji usług i zwiększania przepustowości. Spełnia wymagania dotyczące dostępu do węzła wielousługowego.
Wymiary mechaniczne i środowisko
| Przedmiot | Specyfikacja |
|---|---|
| Typ obudowy | Do montażu w szafie 19-calowej o wysokości 1U |
| Wymiary obudowy (szer.*gł.*wys.) | 483*250*44,5mm (typowo) |
| Materiał obudowy | Stal walcowana na zimno, powłoka antystatyczna |
| Metoda montażu | Przykręcany do stojaka (z uszami montażowymi) |
| Temperatura pracy | -40 ℃ ~ + 85 ℃ |
| Temperatura przechowywania | -40 ℃ ~ + 85 ℃ |
| Wilgotność względna | ≤95% (bez kondensacji) |
Informacje o zamawianiu
| Model | Współczynnik podziału | Złącze | Specyfikacja pigtaila |
|---|---|---|---|
| TAK-PLC-1*2 | 1*2 | SC/APC | 2,0 mm, 0,5 m |
| TAK-PLC-1*4 | 1*4 | SC/APC | 2,0 mm, 0,5 m |
| TAK-PLC-1*8 | 1*8 | SC/APC | 2,0 mm, 0,5 m |
| TAK-PLC-1*16 | 1*16 | SC/APC | 2,0 mm, 0,5 m |
| TAK-PLC-1*32 | 1*32 | SC/APC | 2,0 mm, 0,5 m |
Uwagi:Niestandardowe długości pigtaili (np. 1,0 m, 1,5 m) dostępne na życzenie. Opcje złączy: SC/UPC, LC/APC itp. Proszę określić przy składaniu zamówienia.
Często zadawane pytania
P: Czy jesteś producentem?
Odp.: Tak, jesteśmy producentem i dostawcą kompleksowych rozwiązań FTTH/centrów danych z siedzibą w Shenzhen w Chinach, założoną w 2000 roku.
P: Jakie jest Twoje MOQ?
Odp.: MOQ może wynosić 1 sztukę, ale ceny stają się bardziej konkurencyjne przy większych ilościach.
P: Czy możesz podać cenę FOB?
O: Tak. W przypadku dużych ilości dostarczamy drogą lotniczą (DHL, TNT, UPS, FEDEX) lub morską. Oferujemy wyceny frachtu i czasu realizacji w oparciu o szczegółowe wymagania klienta.
P: Jaka jest Twoja jakość?
Odp.: Nasza produkcja jest zgodna z normami IEC i europejskimi, posiadającymi certyfikaty CE, ISO, RoHS, CPR i ANATEL. Wszystkie produkty są w 100% testowane przed dostawą.
P: Jaki jest Twój czas realizacji?
Odp.: Zależy od ilości i rodzaju produktu. Patchcordy światłowodowe: 2-3 dni robocze przy ilości do 5000 sztuk. W magazynie posiadamy produkty stałe oraz realizujemy pilne zamówienia.
P: Jaka jest twoja gwarancja?
Odp.: 1 rok gwarancji na kable krosowe (uszkodzenia inne niż sztuczne). W przypadku sztucznych uszkodzeń zapewniamy bezpłatną naprawę, a klient pokrywa koszty transportu.
P: Jakie jest twoje opakowanie?
Odp.: Międzynarodowe standardowe opakowanie eksportowe. Niestandardowy nadruk logo dostępny na życzenie.
P: Czy możesz zaoferować OEM/ODM?
Odp.: tak, wszystkie produkty akceptują OEM/ODM. Możemy podpisać umowy o zachowaniu poufności.
P: Czy mogę otrzymać próbkę?
Odp.: Bezpłatne próbki dostępne dla produktów poniżej 10 USD. Kupujący płaci za fracht przed dostawą.
P: Jak mogę zamówić?
Odp.: 1. Wyślij zapytanie ze specyfikacją produktu i ilością. 2. Zapewniamy wycenę z czasem realizacji. 3. Potwierdź ofertę i otrzymaj PI. 4. Produkcja rozpoczyna się po dokonaniu płatności. 5. Potwierdź dane odbiorcy. 6. Otrzymaj numer śledzenia po dostawie.
P: Jaki jest Twój termin płatności?
Odp.: T/T, Western Union, Paypal, . W przypadku dużych ilości: 50% depozytu, 50% salda przed dostawą.
Jeśli przy tych samych standardach jakości znajdziesz lepszą cenę gdzie indziej, TAKFLY może jej dorównać. Nasz zespół wnosi ponad 3-letnie doświadczenie w branży światłowodów, aby zapewnić profesjonalną pomoc dotyczącą produktu.
