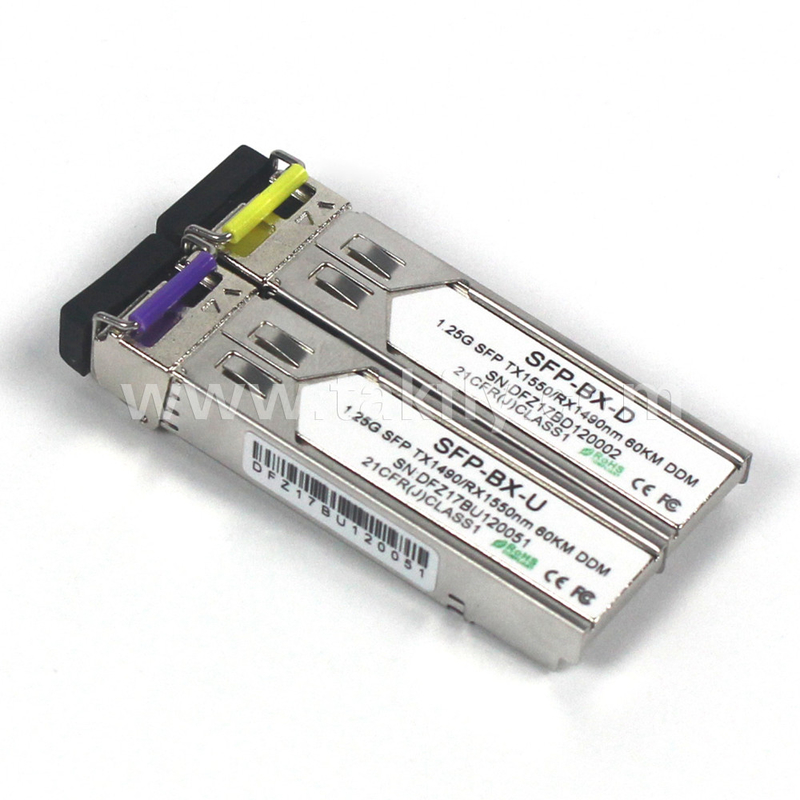

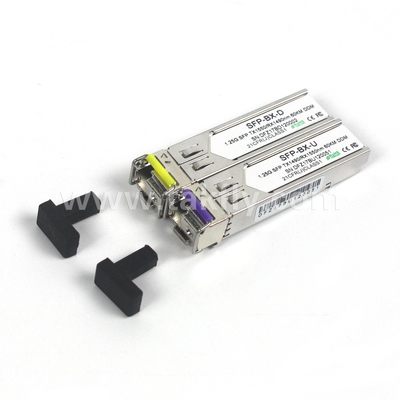

1.25Gbps SFP Bi-Directional Transceiver MMF 2KM Reach Tx1310nm/Rx1550nm
Szczegóły Produktu:
| Place of Origin: | Guangdong, SHENZHEN |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | TK-B3524-3LCD2 |
Zapłata:
| Minimalne zamówienie: | 1 Piki |
|---|---|
| Cena: | US$0.01 ~ US$1200/PC |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Szczegóły informacji |
|||
| Środkowa długość fali: | 1450 nm | Numer portu: | Porty 1x1 |
|---|---|---|---|
| Etap: | Podwójny etap | Długość włókna: | 1 metr |
| Współczynnik podziału: | 98/2 | Wymiary: | 3,5 mm x 25 mm x 25 mm |
| Rodzaj: | Elementy pasywne | błonnik: | Cześć 1060 |
| Temperatura pracy: | -40°C do +85°C | Pojemność obsługi mocy: | Wysoka moc |
| Złącze: | FC APC do FC UPC | Rodzaj włókna: | Tryb pojedyńczy |
| Zakres długości fali: | 1310nm-1550nm | Długość fali: | 850nm/1310nm |
| Zastosowanie: | Systemy komunikacji optycznej | ||
| Podkreślić: | 1.25Gbps SFP dwukierunkowy nadajnik,Tx1310nm/Rx1550nm SFP dwukierunkowy nadajnik,MMF 2KM 1 |
||
opis produktu
Transceiwery SFP-BIDI to moduły o wysokiej wydajności i efektywności kosztowej, obsługujące podwójną prędkość transmisji danych 1,25 Gbps/1,0625 Gbps i odległość przesyłu 2 km z MMF.
Odbiornik składa się z trzech części: nadajnika laserowego FP, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Transceiwery są zgodne z SFP Multi-Source Agreement (MSA) i SFF-8472.
- Nie.
Cechy
/Dwukrotna prędkość transmisji danych 1,25 Gbps/1,063 Gbps
/1310nm FP laser i fotodetektor PIN do transmisji 2KM
/Zgodne z normami SFP MSA i SFF-8472 z pojemnikiem LC prostokątnym
/Digitalne monitorowanie diagnostyczne
/Kalibracja wewnętrzna lub kalibracja zewnętrzna
/Kompatybilny z SONET OC-24-LR-1
/Kompatybilne z RoHS
/+3,3V pojedyncze zasilanie
/Zakres temperatury obudowy operacyjnej:
/0 °C do +70 °C (komercyjne)
/-40 °C do +85 °C (przemysłowe)
- Nie.
Wnioski
/Gigabit Ethernet
/Kanał światłowodowy
/Przełączanie na interfejs
/Aplikacje z przesuwanym tłem
/Interfejs router/serwer
/Pozostałe układy przesyłowe optyczne
- Nie.
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
| Napięcie zasilania | Vcc | - 0.5 | 4.7 | V |
| Temperatura przechowywania | T | -40 | +85 | °C |
|
Temperatura pracy przypadku
|
TOP
|
0 | 70°C |
Charakterystyka elektryczna (TOP = 0 do 70°C, VCC = 3,15 do 3,60 Volt)
|
Parametry
|
Symbol
|
Min.
|
Rodzaj
|
Maksymalnie
|
Jednostka
|
Sędzia.
|
|
Napięcie zasilania
|
Vcc
|
3.15 | 3.3 |
3.6
|
V | |
|
Prąd zasilający
|
Icc
|
185 |
280
|
mA
|
||
|
Przekaźnik
|
||||||
|
Impedancja różnicowa wejścia
|
Rin
|
100 |
Ω
|
1 | ||
|
Jednorazowy przesuń wejściowy danych
|
Vin, co się stało?
|
250 | 1200 |
mV
|
||
|
Przesyłanie wyłączania napięcia
|
Zaleca się |
Vcc √1.3
|
Vcc
|
V | ||
|
Przekazuj napięcie aktywujące
|
Wyniki
|
Wołowina
|
Wee + 0.8
|
V | 2 | |
|
Przesyłanie wyłączyć czas stwierdzenia
|
10 |
my
|
||||
|
Odbiornik
|
||||||
|
Wynik danych z jednym końcem
|
Vout, p.p.
|
250
|
800 |
mV
|
3 | |
|
Czas wzrostu danych wyjściowych
|
tr
|
100
|
175 |
ps
|
4 | |
|
Czas opadania danych
|
Tf
|
100
|
175 |
ps
|
4 | |
|
Wynik
|
Uszkodzenie VLOS
|
Vcc ¥0.5
|
VccHOST
|
V | 5 | |
|
Losy normalne
|
Norma VLOS |
Wołowina
|
Vee + 0.5
|
V | 5 | |
|
Odmowa zasilania
|
PSR
|
100
|
mVpp
|
6 |
4. 20 80 %
5Utrata sygnału jest LVTTL. Logika 0 oznacza normalną pracę; logika 1 oznacza brak wykrytego sygnału.
6. Wrażliwość odbiornika jest zgodna z modulacją sinusową zasilania od 20 Hz do 1,5 MHz do określonej wartości stosowanej za pośrednictwem zalecanej sieci filtrowania zasilania.
Charakterystyka optyczna
| Przekaźnik | ||||||
| Parametry | Symbol | Min. | Typowe | Max, proszę. | Jednostka | Uwaga: |
|
Długość fali roboczej
|
λC | 1260 | 1310 | 1360 | nm | - |
| Średnia moc startowa |
Po
|
-9 | - | - 4 | dBm | 1 |
|
Wskaźnik wyginięcia
|
Wylotowe
|
10 | - | - | dB | 1 |
|
szerokość widma RMS
|
Δλ
|
- | - | 4 | nm | - |
|
Czas wzrostu/spadku (20%~80%)
|
Tr/Tf
|
- | - |
0.26
|
ps
|
2 |
|
Maska do oczu
|
Telcordia GR-253-CORE i ITU-T G.957 zgodne
|
|||||
| Odbiornik | ||||||
| Długość fali roboczej | 1470 | 1510 | nm | |||
| Czułość odbiornika (OMA) |
Psen
|
- | - | - 22 | dBm | 1 |
| Wrażliwość na stres (OMA) | Pimax | -3 | - | - | dBm | |
| Wyniki oceny ryzyka |
Ojcze.
|
-36 | - | - | dBm | |
| Wpływ z tytułu ryzyka |
Pd
|
- | - | -24 | dBm | 2 |
| LOS histereza |
Pd-Pa
|
0.5 | - | 6 | dB | |
Funkcje diagnostyczne cyfrowe
Odbiorniki TAKFLY TK-B3524-3LCD2 obsługują protokół komunikacji seryjnej 2-przewodowej zdefiniowany w SFP MSA. Jest bardzo blisko powiązany z E2PROM zdefiniowanym w standardzie GBIC,o pojemności nieprzekraczającej 10 W.
- Nie.
Standardowy identyfikator seryjny SFP zapewnia dostęp do informacji identyfikacyjnych opisujących możliwości nadajnika, standardowe interfejsy, producenta i inne informacje.
Ponadto nadajniki TAKFLY SFP zapewniają unikalny rozszerzony cyfrowy interfejs monitorowania diagnostycznego, który umożliwia dostęp w czasie rzeczywistym do parametrów pracy urządzenia, takich jak temperatura nadajnika,prąd laserowy, przesyłane zasilanie optyczne, przyjmowane zasilanie optyczne i napięcie zasilania nadajnika.który ostrzega użytkowników końcowych, gdy określone parametry robocze znajdują się poza zakresem normalnym ustawionym fabrycznie.
- Nie.
SFP MSA definiuje 256-bajtową mapę pamięci w E2PROM, która jest dostępna za pośrednictwem 2-przewodowego seryjnego interfejsu pod adresem 8bit 1010000X (A0h).Interfejs cyfrowego monitorowania diagnostycznego wykorzystuje 8-bitowy adres 1010001X (A2h), więc pierwotnie zdefiniowana mapa pamięci ID seryjnego pozostaje niezmieniona.i jest w ten sposób w pełni wstecz kompatybilny zarówno ze specyfikacją GBIC, jak i z umową SFP Multi Source Agreement.
Informacje operacyjne i diagnostyczne są monitorowane i zgłaszane przez cyfrowy kontroler nadajnika diagnostycznego (DDTC) wewnątrz nadajnika, do którego uzyskuje się dostęp za pośrednictwem seryjnego interfejsu 2-przewodowego.Kiedy protokoł seryjny jest aktywowany, sygnał zegara seryjnego (SCL, Mod Def 1) jest generowany przez hosta.Ujemna krawędź zegarów danych z nadajnika SFP. Serialny sygnał danych (SDA, Mod Def 2) jest dwukierunkowy do transmisji danych seryjnych.
- Nie.
Host wykorzystuje SDA w połączeniu z SCL do oznaczania początku i końca aktywacji protokołu seryjnego.Pamięć jest zorganizowana jako seria 8-bitowych słów danych, które mogą być adresowane indywidualnie lub sekwencyjnieDigitalna diagnostyka TK-B3524-3LCD2 jest domyślnie kalibrowana wewnętrznie.
