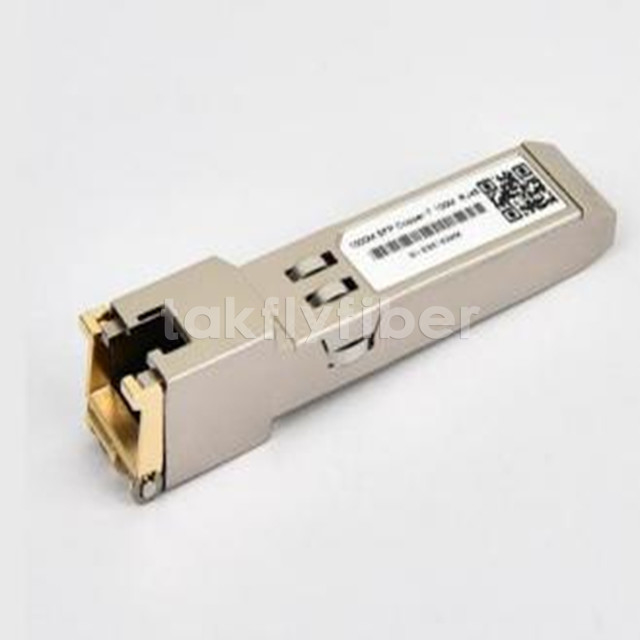

1000BASE-T miedziany nadajnik SFP funkcja TX Disable i RX Los/bez Los
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong, Shenzhen |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | TK-G3-RJ45 |
Zapłata:
| Minimalne zamówienie: | 1 Piki |
|---|---|
| Cena: | US$0.01 ~ US$1200/PC |
| Szczegóły pakowania: | szpula + pudełko + karton |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Szczegóły informacji |
|||
| Numer modelu: | Złącze światłowodowe | Temperatura przechowywania: | -40°C~85°C |
|---|---|---|---|
| Urządzenia przewodowe: | ODF | Kolor: | Dostosowanie |
| Bezpłatna próbka: | - Tak, proszę. | Średnica zewnętrzna złącza: | 3,0 mm, 2,0 mm, 0,9 mm |
| Kolor obudowy: | niebieski, zielony, beżowy | Środek transmisji: | Tryb jednorazowy/ MULIT |
| Cechy: | Wodoszczelny | Materiał: | Plastikowe |
| Zamienność: | ≤0,2 dB | Tryb światłowodowy: | 62,5/125 µm OM1, 50/125 µm OM2 |
| Port: | Hub światłowodowy z portu NINGBO | Nazwa modelu: | Złącze światłowodowe |
| Waga: | 2 kg | Powtarzalność: | ≤0,2 dB |
| Średnica włókna: | 125μm | Typ zespołu: | Mechaniczny |
| Moduł złącza: | 30,0 mm | Kabel łączący Od: | 0,9 mm, 2,0 mm, 3,0 mm |
| Trwałość: | ≥1000 razy | Pojemność produkcyjna: | 700000 sztuk/miesiąc |
| Rodzaj polerowania: | UPC, APC | Podsadzkarz: | Smar silikonowy optyczny |
| Wytrzymałość: | 500 cykli | Temperatura pracy: | -40°C do +85°C |
| Utrata powrotu złącza: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Spray solny: | 500 godz |
| Czas instalacji: | W ciągu 60 s (bez cięcia włókien) | Pakiet: | SMD, QFN-20, NRF24L01, Poly Bag, światłowodowy |
| Rodzaj: | Regulator napięcia, logiki, moduł transceiver, dwuwierne transmisja pojedynczego światłowodu, napęd | D/C: | Najnowszy, nowy, 2013+, 1234, moduł transceiverów i odbiornika RF |
| Dystans: | 20 km, 300m, 3 km | Zastosowanie: | Telekomunikacja, alarm, komputer, system monitorowania wideo, 1x Fibre Channel |
| Temperatura pracy: | Standard, -40 ~ 85, -10 ° C ~ 70 ° C. | Długość fali: | 1310 nm/1550 nm, 850 nm, 1490nm/1310nm, 1310nm 1270nm |
| Nazwa produktu: | Epon OLT PX20+, 433 MHz Moduł transceiver UART, Moduł optyczny BIDI BIDI BIDI, SFP+ Transceiver, Mod | Gwarancja: | 365 dni, 3 lata, 1 lata |
| Napięcie zasilania: | 1,9-3,6 V, 0 ~ 110,2,7 V ~ 5,5 V, wspólne | Orzecznictwo: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Wysyłka wg: | DHL\UPS\Fedex\EMS\HK Poczta | Skype'a: | Michella_fang, Chaizhiquan91, Thomas65339 |
| Zasilanie: | 3,3 V | Prędkość przesyłu danych: | 155 m, 10 g |
| napięcie: | 1,9 ~ 3,6 V, standard | Źródło: | FP, VCSEL / PIN |
| Moc rozpraszania: | 0,1 W, w | Warunki: | Nowy, w 100% oryginalny nowy |
| Podkreślić: | 1000BASE-T miedziany nadajnik SFP,RX Los Copper SFP Transceiver,TX wyłączyć miedziany nadajnik SFP |
||
opis produktu
Cechy
- W górę Do 1.25GB/S bi-kierunkowy dane spinki do mankietów
- Footp SFP na gorącoRint
-
TX Wyłącz i Rx Los/bez Los FuncTion
-
W pełni metalowa obudowa dla Niski Emi
-
Niski moc rozpusta ( 1.05W typowy)
-
Kompaktowy Zespół złącza RJ-45
-
Dostęp do fizyczny warstwa IC przez 2-wire seRial autobus
-
10/ 100/ 1000Mbps uległy W gospodarz Systm zSGMII interfejs
-
Temperatura obudowy operacyjnej Zakres 0 °C Do+70 ° C. (Handlowy)
-20 °C Do +85 ° C. (Rozszerzyć)
Zastosowania
1.25 Gigabit Ethernet nad Kot 5kabel
Opis
Tk-G3-RJ45MiedźMały Formularz Wtykable(SFP)Transceiver Jest wysoki wydajnośćWkoszt skuteczny zgodne z modułem z . Gigabit Ethernet I 10/ 100/ 1000OPIERAĆ-T standardy Jak określony W IEEE 802. 3-2002i IEEE 802.3AbW Który Supp-orting 1000Mbps dane wskaźnik w górę Do 100 metry zasięg nad Niezarodnie pokręcony-kategoria par 5kabel..moduł wsparcie1000Mbpspełny dupleks dane-spinki do mankietów z5-poziom PulsAmplitudaModulacja (Pam) sygnały. Wszystkie cztery pary W . kabel Czy używany z SyMBOL wskaźnik Na 250 Mb / s NA każdy para. . moduł zapewnia standardowy serial ID Informacje zgodnet z SFP MSA, który Móc Być dostęp do adres a0h przez . 2wire seryjny CMOS EEPROM protokół. . fizyczny Ic Móc Również Być dostępwyd przez 2wire seryjny autobus w adres Ach.
Szpilka Definicje
Szpilka Diagram
Postać 1. Szpilka Definicje
Opisy pinów
|
SZPILKA |
NAZWA |
FUNKCJONOWAĆ |
SEQ. |
Notatki |
|
1 |
Veet |
Nadajnik |
1 |
Veet i Veer to ConnICED W SFP. |
|
2 |
TX_FAULT |
Wadość nadajnika Wskazanie |
3 |
Nie Zaimplementowane. Przywiązany do VEet W SFP. |
|
3 |
Tx_disable |
Wyłącz nadajnik |
3 |
Patrz TX Wyłączyć. |
|
4 |
Mod Def (2) |
Moduł Definicja 2 |
3 |
Dane Linia dla seryjnego Id i Dwukierunkowy Dane Transfer Bus. |
|
5 |
Mod Def (1) |
Moduł Definicja 1 |
3 |
Zegar Linia dla seryjnego IDI Dwukierunkowy Dane Transfer Bus. |
|
6 |
Mod Def (0) |
Moduł Definicja 0 |
3 |
Przywiązany do Vee W SFP. |
|
7 |
WSKAŹNIK WYBIERAĆ |
Nie Zaimplementowane |
3 |
Nie zaimplementowane. 33K Pulldown do Vee W SFP. |
|
8 |
Los |
Utrata sygnału |
3 |
Widzieć Opcja LOS. |
|
9 |
Skręcać |
Podłoże odbiornika |
1 |
Veet i Veer to ConnICED W SFP. |
|
10 |
Skręcać |
Podłoże odbiornika |
1 |
Veet i Veer to ConnICED W SFP. |
|
11 |
Skręcać |
Podłoże odbiornika |
1 |
Veet i Veer to ConnICED W SFP. |
|
12 |
Rd- |
Odwrotny Otrzymane Dane wychodzą |
3 |
AC sprzężony Wysokość różnicowa 100 omów prędkość dane kwestia. |
|
|
13 |
Rd+ |
Nie odwrócone Otrzymane Dane wychodzą |
3 |
AC sprzężony Wysokość różnicowa 100 omów prędkość dane kwestia. |
|
|
14 |
Skręcać |
Podłoże odbiornika |
1 |
Veet i Veer to ConnICED W SFP. |
||
|
15 |
Vccr |
Odbiornik Moc |
2 |
VCCR i VCCT są conNected W SFP. |
||
|
16 |
VCCT |
Moc nadajnika |
2 |
VCCR i VCCT są conNected W SFP. |
||
|
17 |
Veet |
Nadajnik |
1 |
Veet i Veer to ConnICED W SFP. |
||
|
18 |
TD+ |
Nie odwrócone Dane W |
3 |
AC sprzężony Wysokość różnicowa 100 omów prędkość dane kwestia. |
||
|
19 |
Td- |
Odwrotny Dane W |
3 |
AC sprzężony Wysokość różnicowa 100 omów prędkość dane kwestia. |
||
|
20 |
Veet |
Nadajnik |
1 |
Veet i Veer to ConnICED W SFP. |
Notatki:
Plug Seq.: Sekwencja zaangażowania pinu na gorąco podłączenie.
1) TX Wada nie jest obsługiwane i jest zawsze ConnICED Do grunt.
2) TX Wyłącz, Wejście używane do zresetowania . transceiver moduł, Ten szpilka Jest pociągnięty w górę . modułz A 4.7 KΩ rezystor.Niski (0 - 0,8 V): TRAnsceiver dalej (0,8 v i 2,0 V): Niezdefiniowany
Wysoki (2,0 - 3,465 V): Transceiver W Zresetuj stan Otwarte: transceiver w Zresetuj stan
3) Mod-def 0, 1,2. Są to szpilki definicji modułu. Powinny być pociągniętym Up wIth 4,7k ~ 10k rezystor na gospodarz tablica. . napięcie podciągnięcia powinno być VCCT lub VCCR
Mod-def 0 jest uziemiony przez moduł wskazujący To . moduł Jest obecny Mod-def 1 to linia zegara dwóch serialu drucianego interfejs dla szeregów ID
Mod-def 2 jest DATLinia dwóch drucianych interfejsów szeregowych Do seryjny ID
4) Rx_los (utrata sygnału): LVTTL kompatybilna z A maksymalne napięcie z Host_vcc. Rx_los Móc włączony Lub wyłączony (Patrz informacje o zamówieniu), RX_LOS nie jest używany I Jest zawsze przywiązany do grunt przez 100-OHM rezystor.
5) Rd-/+: To są różnicy RWyjścia eceiver. Są sprzężone z prądem przemiennym 100 różnicy linie, które powinien Być zakończony z 100 (różnica) w Serdes użytkownika.
6) TD-/+: Są to dane wejściowe nadajnika różnicowego. Są sprzężone z AC, DIf Ifferent linie z 100 różnicy zakończenie wewnątrz moduł.
+3,3 V Volt Electrical Power Interfejs
|
Parametr |
Symbol |
Min |
Typ |
Max |
Jednostki |
Notatki/warunki |
|
Dostarczać Aktualny |
JEST |
|
320 |
375 |
mama |
1,2 W Max Power Over Full zakres napięcia i temperatura. Zobacz ostrożność Uwaga poniżej |
|
Wejście Woltaż |
VCC |
3.13 |
3.3 |
3.47 |
V |
Odwołany do GND |
|
Maksymalny Woltaż |
Vmax |
|
|
4 |
V |
Maksymalny |
Sygnały o niskiej prędkości, elecCharakterystyka trroniczna
|
Parametr |
Symbol |
|
Min |
Max |
Jednostki |
Notatki/warunki |
|
Wyjście SFP NISKI |
TOM |
|
0 |
0,5 |
V |
4,7 K do 10k podciąga do host_vcc, mierzone Na strona gospodarza złącza |
|
Wyjście SFP WYSOKI |
Voh |
|
host_vcc -0,5 |
host_vcc + 0,3 |
V |
4,7 K do 10k podciąga do host_vcc, mierzone Na strona gospodarza złącza |
|
SFP Wejście NISKI |
Vil |
|
0 |
0,8 |
V |
4,7 K do 10k podciąganie do VCC, mierzone po stronie SFP złącza |
|
SFP Wejście WYSOKI |
Vih |
|
2 |
VCC +0.3 |
V |
4,7 K do 10k podciąganie do VCC, mierzone po stronie SFP złącza |
Szybki interfejs elektryczny, transmisja Line-SFP
|
Parametr |
Symbol |
Min |
Typ |
Max |
Jednostki |
Notatki/warunki |
|
Linia Częstotliwość |
fl |
|
125 |
|
MHZ |
5-poziomowy kodowanie, na IEEE 802.3 |
|
Wyjście TX Impedancja |
Zout, Teksas |
|
100 |
|
Om |
Różnica, dla wszystkich Częstotliwości między 1MHz i 125 MHz |
|
Rx Wejście Impedancja |
Zin, Rx |
|
100 |
|
Om |
Różnica, dla wszystkich Częstotliwości między 1MHz i 125 MHz |
Szybki interfejs elektryczny, Host-SFP
|
Parametr |
Symbol |
Min |
Typ |
Max |
Jednostki |
Notatki/warunki |
|
Pojedyncze dane wejście huśtać się |
Winksing |
250 |
|
1200 |
mv |
Singiel zakończył się |
|
Pojedyncze wyjście danych huśtać się |
Voutsing |
350 |
|
800 |
mv |
Singiel zakończył się |
|
Czas wzrostu/upadku |
TrWTf |
|
175 |
|
PSEC |
20%-80% |
|
TX Wejście Impedancja |
Zin |
|
50 |
|
Om |
Singiel zakończył się |
|
RX wyjście Impedancja |
Zout |
|
50 |
|
Om |
Singiel zakończył się |
Ogólne specyfikacje
|
Parametr |
Symbol |
Min |
Typowy |
Max |
Jednostka |
|
|
Temperatura sprawy operacyjnejerature |
Handlowy |
TC |
0 |
|
70 |
° C. |
|
|
Rozszerzyć |
|
|
|
|
|
|
|
|
|
-20 |
|
85 |
° C. |
|
Temperatura przechowywania |
|
|
-40 |
|
85 |
° C. |
Specyfikacje mechaniczne
. gospodarz-strona z Thetk-G3-RJ45dostosowuje się Do . mechaniczny specyfikacje nakreślone W . SFP MSA1.
Przód część SFP (Część rozciągająca się poza twarzą płyta z gospodarz) Jest większy do pomieścić .RJ-45złącze
Odniesienia
1.Mały Formularz Czynnik Wtykable (SFP)Transceiver Wielo-Źródło Porozumienie(MSA),Wrzesień2000.
2. IEEE802.3 - 2002.
3. „NA24c01a/02/04/08/ 16 2-Drut Seryjny CMOS mi2KONCERT NA PROMENADZIE" WAtmel Korporacja.
Zgodność regulacyjna
|
Funkcja |
Odniesienie |
Wydajność |
|
Wyładowanie elektrostatyczne (ESD) |
IEC/EN 61000-4-2 |
Kompatybilny ze standardami |
|
Elektromagnetyczny Zakłócenia (EMI) |
Fcc Część 15 Klasa B. En 55022 Klasa B (CISPR 22A) |
Kompatybilny ze standardami |
|
Laserowe oko Bezpieczeństwo |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Klasa 1 laser produkt |
|
Część Uznanie |
IEC/EN 60950, Ul |
Kompatybilny ze standardami |
|
Rohs |
2002/95/EC |
Kompatybilny ze standardami |
|
EMC |
EN61000-3 |
Kompatybilny ze standardami |
