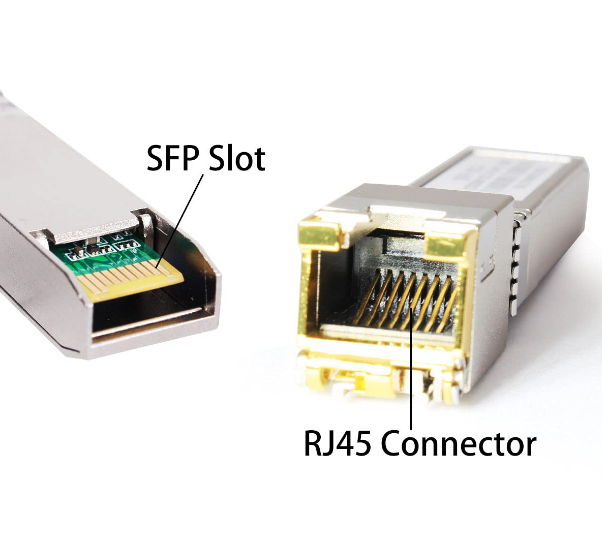

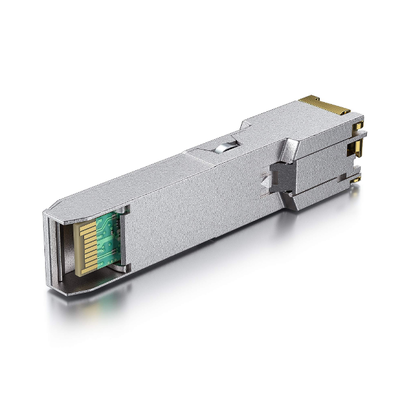

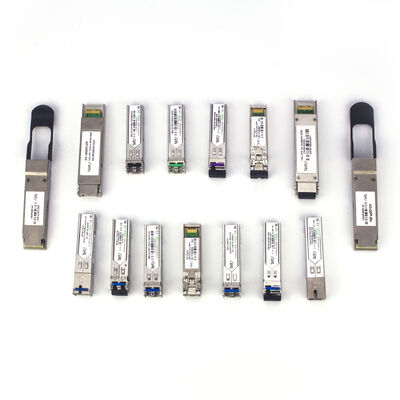

1000BASE-T miedziany nadajnik SFP z prędkością 1,25 Gbps, zasięgiem 100 m i niskim EMI
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong, Shenzhen |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | TK-G3-RJ45 |
Zapłata:
| Minimalne zamówienie: | 1 Piki |
|---|---|
| Cena: | US$2.20 ~ US$597.02 |
| Szczegóły pakowania: | szpula + pudełko + karton |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, |
|
Szczegóły informacji |
|||
| Nr modelu: | Złącze światłowodowe | Temperatura przechowywania: | -40°C~85°C |
|---|---|---|---|
| Urządzenia okablowania: | ODF | Kolor: | Personalizacja |
| Bezpłatna próbka: | Tak | Średnica zewnętrzna złącza: | 3,0 mm, 2,0 mm, 0,9 mm |
| Kolor obudowy: | niebieski, zielony, beżowy | Medium transmisyjne: | Tryb jednorazowy/ MULIT |
| Funkcja: | Wodoodporny | Tworzywo: | Plastikowy |
| Zachowalność: | ≤0,2dB | Tryb światłowodowy: | 62,5/125 µm OM1, 50/125 µm OM2 |
| Port: | Hub światłowodowy z portu NINGBO | Nazwa modelu: | Złącze światłowodowe |
| Waga: | 2 kg | Powtarzalność: | ≤0,2dB |
| Średnica włókna: | 125μm | Typ montażu: | Mechaniczny |
| Moduł złącza: | 3,0 mm | Kabel łączący Od: | 0,9 mm, 2,0 mm, 3,0 mm |
| Trwałość: | ≥1000 razy | Zdolność produkcyjna: | 700000 sztuk/miesiąc |
| Typ polerowania: | UPC, APC | Podsadzkarz: | Smar silikonowy optyczny |
| Wytrzymałość: | 500 cykli | Temperatura pracy: | -40°C do +85°C |
| Utrata powrotu złącza: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Spray solny: | 500 godz |
| Czas instalacji: | W ciągu 60 s (bez cięcia włókien) | Pakiet: | SMD, QFN-20, NRF24L01, Poly Bag, światłowodowy |
| typ: | Regulator napięcia, logiki, moduł transceiver, dwuwierne transmisja pojedynczego światłowodu, napęd | D/c: | Najnowszy, nowy, 2013+, 1234, moduł transceiverów i odbiornika RF |
| Dystans: | 20 km, 300m, 3 km | Aplikacja: | Telekomunikacja, alarm, komputer, system monitorowania wideo, 1x Fibre Channel |
| Temperatura pracy: | Standard, -40 ~ 85, -10 ° C ~ 70 ° C. | Długość fali: | 1310 nm/1550 nm, 850 nm, 1490nm/1310nm, 1310nm 1270nm |
| Nazwa produktu: | Epon OLT PX20+, 433 MHz Moduł transceiver UART, Moduł optyczny BIDI BIDI BIDI, SFP+ Transceiver, Mod | Gwarancja: | 365 dni, 3 lata, 1 lata |
| Napięcie zasilania: | 1,9-3,6 V, 0 ~ 110,2,7 V ~ 5,5 V, wspólne | Orzecznictwo: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Wysyłka przez: | Poczta DHL\UPS\Fedex\EMS\HK | Skype'a: | Michella_fang, Chaizhiquan91, Thomas65339 |
| Zasilanie: | 3,3 V | Szybkość przesyłania danych: | 155 m, 10 g |
| Woltaż: | 1,9 ~ 3,6 V, standard | Źródło: | FP, VCSEL / PIN |
| Moc rozpraszania: | 0,1 W, w | Stan: | Nowy, w 100% oryginalny nowy |
opis produktu
1000BASE-T Copper SFP – 1,25 Gb/s, 100 m, niski poziom EMI, możliwość podłączania podczas pracy
Przegląd produktu
TK-G1-RJ45 to miedziany transceiver Small Form Pluggable (SFP) zgodny ze standardami Gigabit Ethernet i 1000BASE-T (IEEE 802.3-2002 i IEEE 802.3ab). Obsługuje szybkość transmisji danych 1000 Mb/s za pośrednictwem nieekranowanej skrętki kategorii 5 na długości do 100 metrów.
Moduł wykorzystuje 5-poziomowe sygnały modulacji amplitudy impulsu (PAM) na wszystkich czterech parach (250 Mb/s na parę) dla pełnodupleksowych łączy danych. Dostarcza standardowe informacje o identyfikatorze seryjnym dla SFP MSA (dostępne poprzez 2-przewodową magistralę szeregową pod adresem A0h). Dostęp do warstwy fizycznej IC można również uzyskać za pośrednictwem tej samej magistrali pod adresem ACh.
Kluczowe funkcje
- Dwukierunkowe łącza danych o przepustowości do 1,25 Gb/s
- Możliwość podłączenia podczas pracy modułu SFP
- Funkcja TX Disable i RX LOS (lub bez LOS).
- W pełni metalowa obudowa zapewniająca niski poziom EMI
- Niskie straty mocy: typowo 1,05 W
- Kompaktowy zespół złącza RJ‑45
- Dostęp do układu scalonego warstwy fizycznej poprzez 2-przewodową magistralę szeregową
- Działanie 1000BASE‑T w systemach hosta z interfejsem SERDES
- Temperatura obudowy roboczej: 0°C do +70°C (wersja komercyjna) lub -20°C do +85°C (wersja rozszerzona)
Aplikacje
- 1,25 Gigabit Ethernet przez kabel Cat 5
Definicje pinów
Schemat pinów
Opisy pinów
| SZPILKA | NAZWA | FUNKCJONOWAĆ | SEQ. | NOTATKI |
|---|---|---|---|---|
| 1 | VeeT | Masa nadajnika | 1 | VeeT i VeeR są połączone w SFP. |
| 2 | TX_FAULT | Wskazanie usterki nadajnika | 3 | Nie wdrożono. Powiązany z VeeT w SFP. |
| 3 | TX_WYŁĄCZ | Nadajnik wyłączony | 3 | Patrz Wyłącz TX. |
| 4 | MOD DEF (2) | Definicja modułu 2 | 3 | Linia danych dla identyfikatora seryjnego i magistrali dwukierunkowego przesyłania danych. |
| 5 | MOD DEF (1) | Definicja modułu 1 | 3 | Linia zegarowa dla identyfikatora seryjnego i magistrali dwukierunkowego przesyłania danych. |
| 6 | MOD DEF (0) | Definicja modułu 0 | 3 | Związany z Vee w SFP. |
| 7 | WYBIERZ STAWKĘ | Nie wdrożono | 3 | Nie zaimplementowano. 33K pulldown do Vee w SFP. |
| 8 | LOS | Utrata sygnału | 3 | Zobacz opcję LOS. |
| 9 | Skręcać | Ziemia odbiornika | 1 | VeeT i VeeR są połączone w SFP. |
| 10 | Skręcać | Ziemia odbiornika | 1 | VeeT i VeeR są połączone w SFP. |
| 11 | Skręcać | Ziemia odbiornika | 1 | VeeT i VeeR są połączone w SFP. |
| 12 | RD- | Odwrócone odebrane dane | 3 | Różnicowe, szybkie linie danych ze sprzężeniem prądu przemiennego o rezystancji 100 omów. |
| 13 | RD+ | Odebrane dane nieodwrócone | 3 | Różnicowe, szybkie linie danych ze sprzężeniem prądu przemiennego o rezystancji 100 omów. |
| 14 | Skręcać | Ziemia odbiornika | 1 | VeeT i VeeR są połączone w SFP. |
| 15 | VccR | Moc odbiornika | 2 | VccR i VccT są połączone w SFP. |
| 16 | VccT | Moc nadajnika | 2 | VccR i VccT są połączone w SFP. |
| 17 | VeeT | Masa nadajnika | 1 | VeeT i VeeR są połączone w SFP. |
| 18 | TD+ | Nieodwrócone wejście danych | 3 | Różnicowe, szybkie linie danych ze sprzężeniem prądu przemiennego o rezystancji 100 omów. |
| 19 | TD- | Odwrócone wejście danych | 3 | Różnicowe, szybkie linie danych ze sprzężeniem prądu przemiennego o rezystancji 100 omów. |
| 20 | VeeT | Masa nadajnika | 1 | VeeT i VeeR są połączone w SFP. |
Uwagi:
- Plug Seq.: Sekwencja styków podczas podłączania podczas pracy.
- Błąd TX nie jest obsługiwany i jest zawsze podłączony do masy.
- TX Disable: Pin podciągnięty przy 4,7 kΩ. Niski (0-0,8 V): Transceiver włączony; Wysoki (2,0–3,465 V) lub otwarty: Transceiver w stanie resetu.
- Mod-Def 0,1,2: Podciągnięty przy 4,7 kΩ–10 kΩ na płycie głównej. Mod-Def 0 uziemiony przez moduł, aby wskazać obecność. Mod-Def 1 = zegar, Mod-Def 2 = dane dla identyfikatora seryjnego.
- RX_LOS: Kompatybilny z LVTTL. Można włączyć/wyłączyć (patrz zamówienie). Gdy nie jest używany, podłączony do masy za pomocą 100 Ω.
- RD-/+: Wyjścia różnicowe 100 Ω sprzężone prądem przemiennym, zakończone 100 Ω na hoście SERDES.
- TD-/+: Wejścia różnicowe 100 Ω sprzężone prądem zmiennym z zakończeniem 100 Ω wewnątrz modułu.
Interfejs zasilania elektrycznego (+3,3 V)
| Parametr | Symbol | Min | Typ | Maks | Jednostki | Uwagi/warunki |
|---|---|---|---|---|---|---|
| Prąd zasilania | Jest | 320 | 375 | mama | Maks. 1,2 W w pełnym zakresie | |
| Napięcie wejściowe | Vcc | 3.13 | 3.3 | 3,47 | V | Odniesienie do GND |
| Maksymalne napięcie | Vmaks | 4 | V | Maksymalny |
Charakterystyka elektryczna sygnałów o niskiej prędkości
| Parametr | Symbol | Min | Maks | Jednostki | Uwagi/warunki |
|---|---|---|---|---|---|
| Niskie wyjście SFP | TOM | 0 | 0,5 | V | Podciągnięcie od 4,7 tys. do 10 tys. do host_Vcc |
| WYSOKA moc wyjściowa SFP | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | Podciągnięcie od 4,7 tys. do 10 tys. do host_Vcc |
| Wejście SFP NISKI | WIL | 0 | 0,8 | V | Podciąganie na dystansie 4,7–10 km do Vcc |
| Wejście SFP WYSOKIE | VIH | 2 | Vcc+0,3 | V | Podciąganie na dystansie 4,7–10 km do Vcc |
Szybki interfejs elektryczny (linia transmisyjna – SFP)
| Parametr | Symbol | Min | Typ | Maks | Jednostki | Uwagi/warunki |
|---|---|---|---|---|---|---|
| Częstotliwość linii | fL | 125 | MHz | Kodowanie 5-poziomowe zgodnie ze standardem IEEE 802.3 | ||
| Impedancja wyjściowa Tx | Zout, Teksas | 100 | Ω | Różnicowy, 1 MHz-125 MHz | ||
| Impedancja wejściowa Rx | Zin, RX | 100 | Ω | Różnicowy, 1 MHz-125 MHz |
Szybki interfejs elektryczny (host – SFP)
| Parametr | Symbol | Min | Typ | Maks | Jednostki | Uwagi/warunki |
|---|---|---|---|---|---|---|
| Swoboda wprowadzania danych z pojedynczym zakończeniem | Vinswing | 250 | 1200 | mV | Zakończony singlem | |
| Sygnalizacja wyjścia danych z pojedynczym zakończeniem | Voutswing | 350 | 800 | mV | Zakończony singlem | |
| Czas narastania/opadania (20–80%) | Tr,Tf | 175 | ps | |||
| Impedancja wejściowa Tx (single-ended) | Cyn | 50 | Ω | |||
| Impedancja wyjściowa Rx (single-ended) | Zut | 50 | Ω |
Ogólne dane techniczne
| Parametr | Symbol | Min | Typowy | Maks | Jednostka |
|---|---|---|---|---|---|
| Temperatura obudowy operacyjnej (komercyjna) | Tc | 0 | 70 | °C | |
| Temperatura obudowy operacyjnej (rozszerzona) | Tc | -20 | 85 | °C | |
| Temperatura przechowywania | -40 | 85 | °C |
Specyfikacje mechaniczne
Strona hosta TK-G1-RJ45 jest zgodna ze specyfikacjami mechanicznymi SFP MSA. Przednia część jest większa, aby pomieścić złącze RJ-45.
Referencje
- Umowa dotycząca wieloźródłowych transceiverów (MSA), wrzesień 2000 r. z wtyczką SFP
- IEEE802.3-2002
- „AT24C01A/02/04/08/16 2-przewodowy szeregowy szeregowy CMOS E2PROM”, Atmel Corporation
Zgodność z przepisami
| Funkcja | Odniesienie | Wydajność |
|---|---|---|
| Wyładowania elektrostatyczne (ESD) | IEC/EN 61000-4-2 | Zgodny ze standardami |
| Zakłócenia elektromagnetyczne (EMI) | FCC część 15, klasa B, EN 55022, klasa B (CISPR 22A) | Zgodny ze standardami |
| Bezpieczeństwo oczu przy użyciu lasera | FDA 21CFR 1040.10, 1040.11; IEC/EN 60825-1,2 | Produkt laserowy klasy 1 |
| Rozpoznawanie komponentów | IEC/EN 60950, UL | Zgodny ze standardami |
| RoHS | 2002/95/WE | Zgodny ze standardami |
| EMC | EN61000-3 | Zgodny ze standardami |
