Moduł RJ45 Gigabit SFP Transceiver SFP miedziany 1000BASE-T z prędkością 1,25 Gbps i niskim EMI
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong, Shenzhen |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | TK-G3-RJ45 |
Zapłata:
| Minimalne zamówienie: | 1 Piki |
|---|---|
| Cena: | US$2.21 ~ US$59.25/PC |
| Szczegóły pakowania: | szpula + pudełko + karton |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Szczegóły informacji |
|||
| Nr modelu: | Złącze światłowodowe | Temperatura przechowywania: | -40°C~85°C |
|---|---|---|---|
| Urządzenia okablowania: | ODF | Kolor: | Personalizacja |
| Bezpłatna próbka: | Tak | Średnica zewnętrzna złącza: | 3,0 mm, 2,0 mm, 0,9 mm |
| Kolor obudowy: | niebieski, zielony, beżowy | Medium transmisyjne: | Tryb jednorazowy/ MULIT |
| Funkcja: | Wodoodporny | Tworzywo: | Plastikowy |
| Zachowalność: | ≤0,2dB | Tryb światłowodowy: | 62,5/125 µm OM1, 50/125 µm OM2 |
| Port: | Hub światłowodowy z portu NINGBO | Nazwa modelu: | Złącze światłowodowe |
| Waga: | 2 kg | Powtarzalność: | ≤0,2dB |
| Średnica włókna: | 125μm | Typ montażu: | Mechaniczny |
| Moduł złącza: | 3,0 mm | Kabel łączący Od: | 0,9 mm, 2,0 mm, 3,0 mm |
| Trwałość: | ≥1000 razy | Zdolność produkcyjna: | 700000 sztuk/miesiąc |
| Typ polerowania: | UPC, APC | Podsadzkarz: | Smar silikonowy optyczny |
| Wytrzymałość: | 500 cykli | Temperatura pracy: | -40°C do +85°C |
| Utrata powrotu złącza: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Spray solny: | 500 godz |
| Czas instalacji: | W ciągu 60 s (bez cięcia włókien) | Pakiet: | SMD, QFN-20, NRF24L01, Poly Bag, światłowodowy |
| typ: | Regulator napięcia, logiki, moduł transceiver, dwuwierne transmisja pojedynczego światłowodu, napęd | D/c: | Najnowszy, nowy, 2013+, 1234, moduł transceiverów i odbiornika RF |
| Dystans: | 20 km, 300m, 3 km | Aplikacja: | Telekomunikacja, alarm, komputer, system monitorowania wideo, 1x Fibre Channel |
| Temperatura pracy: | Standard, -40 ~ 85, -10 ° C ~ 70 ° C. | Długość fali: | 1310 nm/1550 nm, 850 nm, 1490nm/1310nm, 1310nm 1270nm |
| Nazwa produktu: | Epon OLT PX20+, 433 MHz Moduł transceiver UART, Moduł optyczny BIDI BIDI BIDI, SFP+ Transceiver, Mod | Gwarancja: | 365 dni, 3 lata, 1 lata |
| Napięcie zasilania: | 1,9-3,6 V, 0 ~ 110,2,7 V ~ 5,5 V, wspólne | Orzecznictwo: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Wysyłka przez: | Poczta DHL\UPS\Fedex\EMS\HK | Skype'a: | Michella_fang, Chaizhiquan91, Thomas65339 |
| Zasilanie: | 3,3 V | Szybkość przesyłania danych: | 155 m, 10 g |
| Woltaż: | 1,9 ~ 3,6 V, standard | Źródło: | FP, VCSEL / PIN |
| Moc rozpraszania: | 0,1 W, w | Stan: | Nowy, w 100% oryginalny nowy |
opis produktu

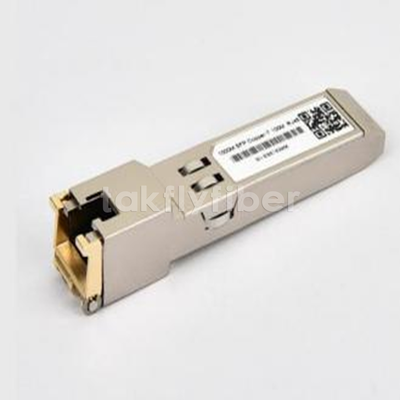

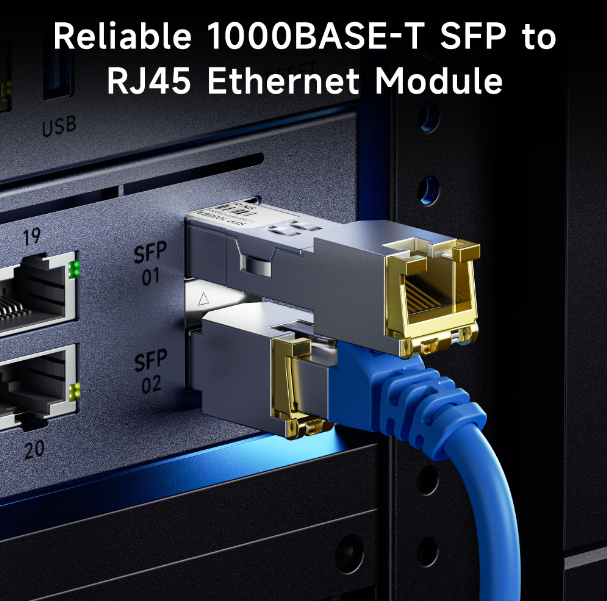

Moduł RJ45 Gigabit SFP 1000BASE-T, 1,25 Gbps, 100 m nad kategorią 6, niskie EMI
Przegląd produktu
TK-G1-RJ45 to miedziany nadajnik SFP przeznaczony do zastosowań Gigabit Ethernet, zgodny ze standardami IEEE 802.3-2002 i IEEE 802.3ab (1000BASE-T).Moduł działa z prędkością transmisji danych 1000 Mbps za pośrednictwem kablu z parą skręconej kategorii 5 bez osłony o maksymalnym zasięgu 100 metrów.
Przekaz sygnału wykorzystuje 5-stopniową modulację amplitudy impulsu (PAM) we wszystkich czterech parach przewodów (250 Mbps na parę) do łączy full-duplex.dostępny za pośrednictwem 2-przewodowej sieci seryjnej przy adresie A0hDo fizycznej warstwy IC można również uzyskać dostęp pod adresem ACh.
Kluczowe cechy
- Prędkość transmisji danych do 1,25 Gb/s dwukierunkowa
- Zgodny z SFP MSA, podłączalny na gorąco
- TX Disable i RX LOS (lub bez LOS)
- Całkowita obudowa metalowa dla niskiej interferencji elektromagnetycznej
- Typowe zużycie energii: 1,05 W
- Kompaktny złącze RJ-45
- Dwuprzewodowy dostęp seryjnej sieci do fizycznego układu IC
- Wspiera 1000BASE-T na systemach hosta z interfejsem SERDES
- Temperatura pomiarowa: od 0°C do +70°C (komercyjna) lub od -20°C do +85°C (rozszerzona)
Wnioski
- 1.25 przesyłanie Gigabit Ethernet przez kabel kategorii 5
Przypisanie i funkcje szpilki
| Szpilka | Nazwa | Funkcja | Seq. | Uwaga: |
|---|---|---|---|---|
| 1 | Wytłumaczenie | Powierzchnia nadajnika | 1 | VeeT i VeeR są ze sobą połączone. |
| 2 | TX_FAULT | Uszkodzenie nadajnika | 3 | Nie wdrożone; związane z VeeT. |
| 3 | TX_DISABLE | Wyłączyć nadajnik | 3 | Zobacz opis TX Disable. |
| 4 | MOD DEF (2) | Moduł Definicja 2 | 3 | Linia danych do identyfikacji serii. |
| 5 | MOD DEF (1) | Moduł Definicja 1 | 3 | Linia zegara do identyfikacji serii. |
| 6 | MOD DEF (0) | Moduł 0 | 3 | Związany z Vee w SFP. |
| 7 | SELECT | Niewykorzystane | 3 | Nie wdrożone, 33 km do Vee. |
| 8 | Losy | Utrata sygnału | 3 | Zobacz opcję LOS. |
| 9 | VeeR | Powierzchnia odbiorcza | 1 | Podłączony do VeeT wewnątrz SFP. |
| 10 | VeeR | Powierzchnia odbiorcza | 1 | Tak samo jak powyżej. |
| 11 | VeeR | Powierzchnia odbiorcza | 1 | Tak samo jak powyżej. |
| 12 | /R&D | Odwrócone dane RX | 3 | Przejście prądem przemiennym, różnica 100Ω. |
| 13 | RD+ | Dane RX nieodwrócone | 3 | Przejście prądem przemiennym, różnica 100Ω. |
| 14 | VeeR | Powierzchnia odbiorcza | 1 | Połączony z VeeT. |
| 15 | VccR | Moc odbiornika | 2 | Połączony z VCCT. |
| 16 | VccT | Moc nadajnika | 2 | Połączony z VCCR. |
| 17 | Wytłumaczenie | Powierzchnia nadajnika | 1 | Wspólna podstawa. |
| 18 | TD+ | Dane TX nieodwrócone | 3 | Złączone prądem przemiennym, wejście różnicowe 100Ω. |
| 19 | TD- | Zwrócone dane TX | 3 | Złączone prądem przemiennym, wejście różnicowe 100Ω. |
| 20 | Wytłumaczenie | Powierzchnia nadajnika | 1 | Wspólna podstawa. |
Uwaga do funkcji szpilki
- Włącz sekcja:Rozkaz zaangażowania przy podłączaniu.
- TX_FAULT:Stale niskie (nie obsługiwane).
- TX_DISABLE:Wewnętrzne odciąganie 4,7 kΩ. Niskie (0-0,8 V) → nadajnik włączony; wysokie (2,0-3,465 V) lub otwarte → zresetowane.
- Mod-Def 0/1/2:Mod-Def 0 = moduł obecny (ziemiony). Mod-Def 1 = zegar, Mod-Def 2 = dane.
- RX_LOS:Wyjście LVTTL. Można go wyłączyć (opcja zamówienia). Jeśli nie jest używany, połączony z ziemią za pomocą 100Ω.
- RD ± / TD ±:Linie różniczkowe AC połączone 100Ω. Serdeje hosta muszą kończyć RD± z 100Ω; TD± mają wewnętrzne kończenie 100Ω.
Zapewnienie zasilania (+3,3 V)
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki |
|---|---|---|---|---|---|---|
| Prąd zasilający | Jest | 320 | 375 | mA | 1.2W maksymalnie przy pełnym Vcc & temp | |
| Napięcie wejściowe | Vcc | 3.13 | 3.3 | 3.47 | V | Odwołanie do GND |
| Maksymalne napięcie | Vmax | 4 | V | Nie niszczące |
Interfejs niskiej prędkości (LVTTL)
| Parametry | Symbol | Min. | Maksymalnie | Jednostka | Warunki |
|---|---|---|---|---|---|
| Wydajność SFP NISKA | VOL | 0 | 0.5 | V | 4.7k-10k do host_Vcc |
| SFP Wydatki wysokie | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | To samo. |
| Wpływ SFP NISZY | VIL | 0 | 0.8 | V | 4.7k-10k do Vcc. |
| Wpływ SFP wysoki | HIV | 2 | Vcc+0.3 | V | To samo. |
Charakterystyka elektryczna prędkości dużych (strona SFP)
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Uwaga: |
|---|---|---|---|---|---|---|
| Częstotliwość linii | fL | 125 | MHz | 5-stopniowe kodowanie, IEEE 802.3 | ||
| TX Impedancja wyjściowa (różnica) | Zout, TX. | 100 | Ω | 1-125 MHz | ||
| RX Impedancja wejściowa (różnica) | Zin, RX. | 100 | Ω | 1-125 MHz |
Interfejs wysokiej prędkości (strona hosta)
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Uwaga: |
|---|---|---|---|---|---|---|
| Jednostronny huśtawka wejściowa TX | Wyniki badania | 250 | 1200 | mV | ||
| Jednostronny wahadłowy wyjście RX | Voutswing | 350 | 800 | mV | ||
| Czas wzrostu/spadku (20-80%) | Tr,Tf | 175 | ps | |||
| Impedancja wejściowa TX (SE) | Zin | 50 | Ω | |||
| Impedancja wyjściowa RX (SE) | Zout | 50 | Ω |
Zakres temperatury
| Parametry | Min. | Typowe | Maksymalnie | Jednostka |
|---|---|---|---|---|
| Wykorzystanie (komercyjne) | 0 | 70 | °C | |
| Działający (rozszerzony) | -20 | 85 | °C | |
| Przechowywanie | -40 | 85 | °C |
Konstrukcja mechaniczna
Mechaniczne wymiary strony hosta modułu są zgodne ze specyfikacjami SFP MSA.
Dokumenty referencyjne
- SFP Transceiver MSA, wrzesień 2000 r.
- IEEE 802.3-2002 (w tym 802.3ab)
- Atmel AT24C01A/02/04/08/16 2-przewodowy arkusz danych EEPROM seryjny
Zgodność z przepisami
| Cechy | Standardowy | Wynik |
|---|---|---|
| ESD | IEC/EN 61000-4-2 | Zgodne z przepisami |
| EMI | FCC Część 15 Klasa B, EN 55022 Klasa B | Zgodne z przepisami |
| Bezpieczeństwo laserowe | FDA 21CFR 1040.10, 1040.11; IEC/EN 60825-1,2 | Klasa 1 |
| Bezpieczeństwo produktów | IEC/EN 60950, UL | Zgodne z przepisami |
| RoHS | 2002/95/WE | Zgodne z przepisami |
| EMC | EN 61000-3 | Zgodne z przepisami |
