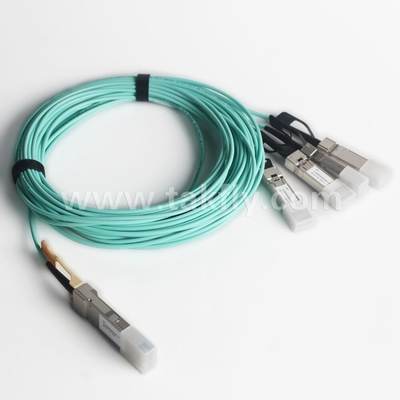

100Gb/s QSFP28 do 4x SFP28 Przerwanie kablu aktywnego optycznego AOC kablu szybkiego przesyłu danych
Szczegóły Produktu:
| Place of Origin: | Guangdong, SHENZHEN |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
Zapłata:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Cena: | US$0.01 ~ US$1200/PC |

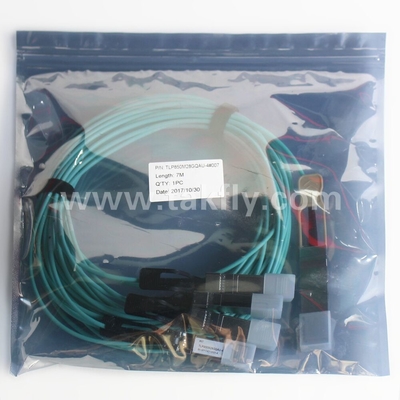

| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Szczegóły informacji |
|||
| Podkreślić: | Kabel AOC 100Gb/s QSFP28 do 4x SFP28,4x SFP28 Przerwanie aktywnego kabla optycznego,Kabel AOC QSFP28 100Gb/s |
||
|---|---|---|---|
opis produktu

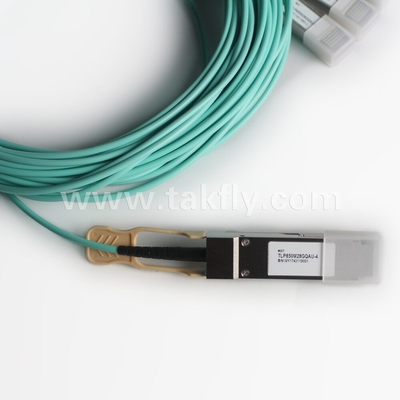

- Produkt ten jest kablem optycznym aktywnym równoległym o wysokiej prędkości przesyłu danych (AOC), aby przezwyciężyć ograniczenie pasma tradycyjnego kabla miedzianego.AOC kończy się modułem QSFP28 na jednym końcu i czterema modułami SFP28 na drugimWraz z terminem QSFP28 oferuje 4 niezależne kanały transmisji danych i 4 kanały odbioru danych za pośrednictwem multimodowych włókien wstążkowych, z których każdy jest zdolny do pracy 25Gb/s.

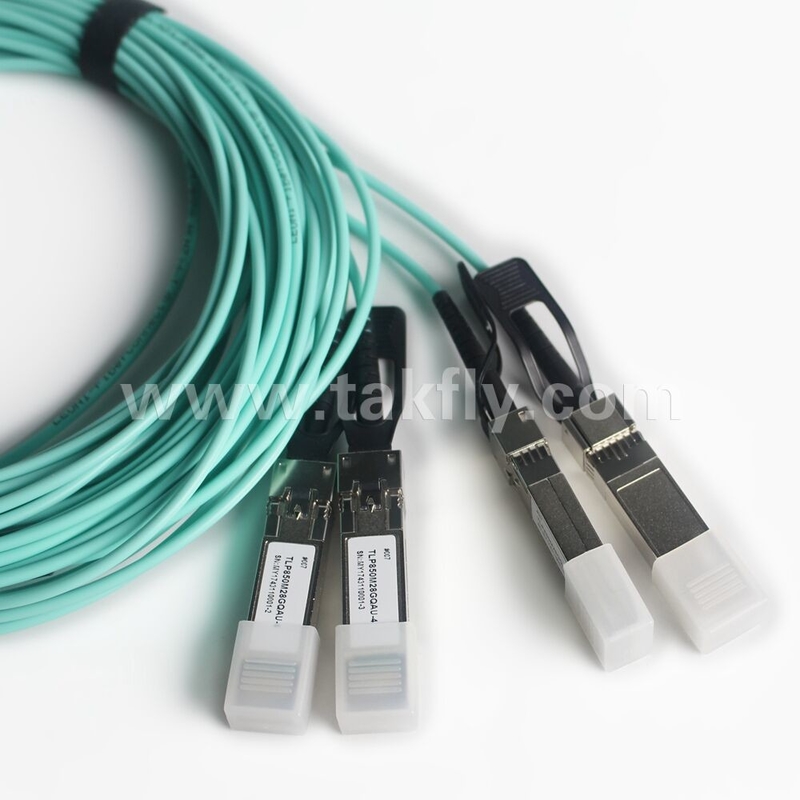

- Następnie taśma włóknista rozciąga się na cztery kable włókniste, z których każdy kończy się modułem SFP28.Zespół ten może uzyskać łączną prędkość transmisji danych 100Gb/s w zakresie transmisji do 100 m, aby wspierać ultraszybką wymianę danych komputerowych.
- Produkt jest zaprojektowany z faktorem kształtu, połączeniem optycznym/elektrycznym zgodnie z umowami o wieloterminowym zasilaniu QSFP28 i SFP28.Został zaprojektowany tak, aby sprostać najtrudniejszym warunkom pracy zewnętrznej, w tym temperaturze, wilgotności i zakłóceń EMI.
- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideSygnały optyczne rozprzestrzeniają się najpierw przez 4 pasma transmisji danych optycznych w włóknach taśmowych multimodowych, a następnie przez 4 oddzielne kabły światłowodowe dwujadrowe.Następnie są one przechwytywane przez diody fotowe wewnątrz odbiorników 4 modułów SFP28 na drugim końcuSygnały optyczne są przekształcane w sygnały elektryczne, które są wysyłane przez odbiorniki 4 modułów SFP28 indywidualnie.
-
W odwrotnym kierunku każdy z 4 modułów SFP28 przekształca sygnał wejściowy elektryczny w sygnał optyczny za pomocą napędzanego VCSEL wewnątrz modułu po stronie nadajnika.4 sygnały optyczne rozprzestrzeniają się najpierw przez inne pasma przesyłowe 4 oddzielnych kabli światłowodowych podwójnych rdzeni, a następnie przez te w multimodowych włóknach wstążkowych. Sygnały optyczne są przekształcane w równoległe sygnały elektryczne i emitowane.Terminal QSFP28 kabla ma 8 portów, 4 dla transmisji danych i 4 dla odbioru danych, aby zapewnić łączną szybkość wymiany danych 100Gb/s, podczas gdy każdy z 4 terminali SFP28 na drugim końcu ma 2 porty,1 dla transmisji danych i 1 dla odbioru, aby zapewnić współczynnik wymiany danych 25Gb/s.
- Aby uruchomić ten produkt, potrzebne jest jedno źródło zasilania +3,3 V. Oba szpilki zasilania VccTx i VccRx są połączone wewnętrznie i powinny być stosowane równocześnie.Zgodnie ze specyfikacjami MSA moduł oferuje 7 niskich prędkości pinów sterowania sprzętowego (w tym 2-przewodowy interfejs seryjny): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL i IntL.
- Module Select (ModSelL) jest pinem wejściowym.ModSelL umożliwia stosowanie tego produktu na pojedynczej 2-przewodowej interfejsie ̇ należy użyć indywidualnych linii ModSelL.
-
Zegar seryjny (SCL) i dane seryjne (SDA) są wymagane dla 2-przewodowego interfejsu komunikacyjnego szeregowego autobusu i umożliwiają hosta dostępu do mapy pamięci QSFP28.
-
Pin ResetL umożliwia całkowite zresetowanie, przywracając ustawienia do stanu domyślnego, gdy niski poziom na pinie ResetL jest utrzymywany dłużej niż minimalna długość impulsu.Podczas wykonywania resetu host nie uwzględnia wszystkich bitów stanu, dopóki nie wskaże zakończenia przerwy resetu.. Produkt wskazuje to poprzez umieszczenie sygnału IntL (Interrupt) z negatywnym bitem Data_Not_Ready na mapie pamięci.Należy pamiętać, że przy uruchomieniu (w tym gorącego wprowadzenia) moduł powinien opublikować zakończenie przerwy resetu bez konieczności resetu.
-
Pin w trybie niskiej mocy (LPMode) jest używany do ustawiania maksymalnego zużycia energii przez produkt w celu ochrony urządzeń gospodarzy, które nie są w stanie chłodzić modułów o większej mocy,w przypadku przypadkowego umieszczenia takich modułów.
-
Module Present (ModPrsL) to sygnał lokalny do płyty hosta, który w przypadku braku produktu jest zwykle wyciągnięty do hosta Vcc.wypełnia ścieżkę do ziemia przez rezystor na płycie hosta i twierdzi sygnał. ModPrsL wskazuje, że jest obecny, ustawiając ModPrsL na stan "Low".
-
Interrupt (IntL) to pin wyjściowy. ?? Low?? oznacza możliwą awarię operacyjną lub stan krytyczny dla systemu hosta.Host identyfikuje źródło przerwy za pomocą 2-przewodowego seryjnego interfejsu. Pin IntL jest otwartym wyjściem z kolektoru i musi być wyciągnięty do napięcia Host Vcc na płycie Host.
- Interfejs elektryczny modułu SFP28 jest zgodny ze specyfikacjami elektrycznymi SFI. Impedancja wejścia nadajnika i wyjścia odbiornika wynosi 100 ohmów..Moduł zapewnia przerywanie różnicowe i zmniejsza przerywanie różnicowe do wspólnego trybu w celu zapewnienia wysokiej jakości przerywania sygnału i niskiej EMI.SFI zazwyczaj obsługuje ponad 200 mm ulepszonego materiału FR4 lub do około 150 mm standardowego FR4 z jednym złączem.
-
Nadajnik konwertuje 25Gbit/s seryjne dane elektryczne PECL lub CML na seryjne dane optyczne.Logika 1 lub brak połączenia na tym pin wyłączy lasera z przesyłania. Logika 0 na tym pinie zapewnia normalną pracę.Nadajnik posiada wewnętrzną automatyczną pętlę sterowania mocą (APC) w celu zapewnienia stałej mocy wyjściowej optycznej w różnych napięciach zasilania i temperaturze. Dostarczany jest otwarty kolektor kompatybilny z Transmit Fault (Tx_Fault). TX_Fault to kontakt wyjściowy modułu, który przy wysokimwskazuje, że nadajnik modułu wykrył usterkę związaną z działaniem lasera lub bezpieczeństwem. Kontakt wyjściowy TX_Fault jest otwartym odbiornikiem i należy go wyciągnąć do Vcc_Host w hostach z rezystorem w zakresie 4,7-10 kΩ. TX_Disable jest kontaktem wejściowym modułu.Gdy TX_Disable jest wyświetlany na wysokim poziomie lub pozostawiony otwarty, wyjście z nadajnika modułu SFP28 jest wyłączone. Kontakt ten jest pociągnięty do VccT za pomocą rezystora od 4,7 kΩ do 10 kΩ
-
Odbiornik przekształca seryjne dane optyczne 25Gbit/s w seryjne dane elektryczne PECL/CML.Rx_LOS w przypadku wysokiego wskazuje poziom sygnału optycznego poniżej poziomu określonego w odpowiedniej normie. Kontakt Rx_LOS jest otwartym wyjściem odprowadzania/zbieracza i jest pociągnięty do Vcc_Host w hostach z rezystorem w zakresie 4,7-10 kΩ lub z aktywnym zakończeniem.Zaleca się filtrowanie zasilania zarówno dla nadajnika, jak i odbiornika. Sygnał Rx_LOS ma być wstępnym sygnałem dla systemu, w którym zainstalowany jest SFP28, że intensywność odbieranego sygnału jest poniżej określonego zakresu.Takie oznaczenie zazwyczaj wskazuje na niezainstalowane kable, rozbite kable lub wyłączony, uszkodzony lub wyłączony nadajnik na drugim końcu kabla.
- Moduły SFP28 są podłączalne na gorąco.Zwiększone złącze o rozstawie 8 mm 20 pozycji pod kątem prostym określone w SFF-8083Moduł SFP28 łączy się z hosta w kolejności uziemienia,moc, a następnie sygnał.
|
Parametry
|
Symbol
|
Min.
|
Maksymalnie
|
Jednostki
|
Uwaga:
|
|
Temperatura przechowywania
|
TS
|
-40
|
85
|
DegC
|
|
|
Temperatura obudowy operacyjnej
|
TOP
|
0
|
70 |
DegC
|
|
|
Napięcie zasilania
|
VCC
|
- 0.5
|
3.6 |
V
|
|
|
Względna wilgotność (nie kondensacyjna)
|
RH
|
0 | 85 |
%
|
|
Parametry
|
Symbol
|
Min.
|
Typowe
|
Maksymalnie
|
Jednostki
|
|
Temperatura obudowy operacyjnej
|
TOP
|
0
|
70
|
DegC
|
|
|
Napięcie zasilania
|
VCC
|
3.135
|
3.3
|
3.465
|
V
|
|
Prędkość transmisji danych na pasie (QSFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
Prędkość danych (każde SFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
Wysokie napięcie wejściowe sterowania
|
2 |
Vcc
|
V
|
||
|
Niskie napięcie wejściowe sterowania
|
0 |
0.8
|
V
|
