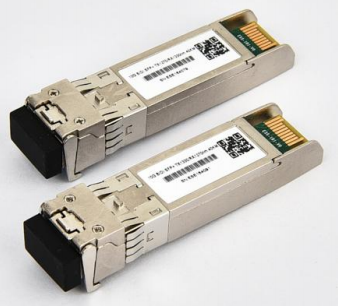

Dwukierunkowy transceiver SFP+ 10 Gb/s | Zasięg 10 km Tx1270/1330nm / Rx1330/1270 nm |(TK-B23(32)92-3LCD10)
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny, Shenzhen |
| Nazwa handlowa: | DF/OEM/Nuetral |
| Orzecznictwo: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numer modelu: | TK-B23 (32) 92-3lcd10 |
Zapłata:
| Minimalne zamówienie: | Zbywalny |
|---|---|
| Cena: | negotiable denpend on QTY |
| Szczegóły pakowania: | Pudełko blistrowe + karton |
| Czas dostawy: | 5-9 dni roboczych zależy od ILOŚCI |
| Zasady płatności: | Western Union, T/T,/Paypal |
| Możliwość Supply: | 1000pcs/dzień |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Dwukierunkowy transceiver SFP+ 10 Gb/s | Zasięg 10 km Tx1270/1330nm / Rx1330/1270 nm |(TK-B23(32)92- | Napięcie zasilania: | 3,14-3,46 V |
|---|---|---|---|
| Prąd zasilania: | 300 mA | Wejście Impedancja różnicowa: | 100 omów |
| Swoboda wprowadzania danych z pojedynczym zakończeniem: | 180-700 mA | Różnica wahań wejścia danych: | 400-1800 mV |
| Czas potwierdzenia wyłączenia transmisji: | 10 nas | Różnicowa huśtawka wyjścia danych: | 300-850 mA |
| Temperatura obudowy operacyjnej: | 0 do +70°C | Gwarancja: | 1 rok, dożywotnia konserwacja |
| Marka włókien: | Corning, YOFC, OFS, Draka | ||
| Podkreślić: | 10Gbps nadajnik SFP+ 10km zasięg,Dwu kierunkowy nadajnik Tx1270/1330nm,Moduł optyczny SFP+ z gwarancją |
||
opis produktu
Nadajnik dwukierunkowy SFP+ 10 Gb/s | Zasięg 10 km Tx1270/1330 nm / Rx1330/1270 nm |
(TK-B23(32)92-3LCD10)
Przegląd nadajnika dwukierunkowego SFP+ 10 Gb/s
Jednomodowy nadajnik serii TK-B23(32)92-3LCD10 to moduł o małych wymiarach, przeznaczony do dwukierunkowej komunikacji optycznej, w tym 10GBASE-LR/LW zgodnie z IEEE 802.3ae. Wyposażony w złącze SFP+ 20-pinowe, umożliwia hot-plugging dla bezproblemowej integracji.
Moduł ten jest przeznaczony do pracy w światłowodzie jednomodowym z nominalnymi długościami fal 1270 nm lub 1330 nm. Sekcja nadajnika wykorzystuje laser DFB z wieloma studniami kwantowymi, który jest zgodny ze standardami bezpieczeństwa laserowego klasy 1 zgodnie z IEC-60825.
Sekcja odbiornika zawiera zintegrowany przedwzmacniacz detektora InGaAs (IDP) zamontowany w głowicy optycznej, w połączeniu z układem scalonym wzmacniacza ograniczającego dla optymalnej wydajności.
Zastosowania nadajnika dwukierunkowego SFP+ 10 Gb/s
- 10GBASE-LR przy 10,3125 Gb/s
- 10GBASE-LW przy 9,953 Gb/s
- Inne łącza optyczne
Cechy nadajnika dwukierunkowego SFP+ 10 Gb/s
- Obsługuje prędkości transmisji danych od 9,95 Gb/s do 10,3 Gb/s
- Dwukierunkowy nadajnik optyczny SFP+ ze złączem Simplex LC
- Pojedyncze zasilanie 3,3 V
- Do 10 km na światłowodzie SMF 9/125 µm
- A: nadajnik laserowy DFB 1270 nm, odbiornik 1330 nm
- B: nadajnik laserowy DFB 1330 nm, odbiornik 1270 nm
- Zgodny z IEEE 802.3ae 10GBASE-LR i 10GBASE-LW
- Zgodny z SFP+ MSA SFF-8431
- Zgodny z cyfrowymi diagnostykami SFF-8472
- Zgodny z RoHS i bezołowiowy
- Temperatura pracy obudowy: Standardowa: 0 ~ 70 °C
Standardy zgodności
- Zgodny z SFP+ MSA
- Zgodny z SFF-8472 wersja 9.5
- Zgodny z IEEE802.3-2005
- Zgodny z Telcordia GR-468-CORE
- Zgodny z FCC 47 CFR Part 15, Class B
- Zgodny z FDA 21 CFR 1040.10 i 1040.11, klasa 1
- Zgodny z RoHS
Specyfikacje techniczne
Uwagi techniczne
- Podłączony bezpośrednio do pinów wejściowych danych TX. Następnie sprzężony AC.
- Lub obwód otwarty
- Do terminacji różnicowej 100 omów.
- 20 - 80%.
- Utrata sygnału (Loss Of Signal) jest LVTTL. Poziom logiczny 0 oznacza normalne działanie; poziom logiczny 1 oznacza brak wykrytego sygnału.
- Czułość odbiornika jest zgodna z modulacją sinusoidalną zasilania od 20 Hz do 1,5 MHz do określonej wartości zastosowanej przez zalecaną sieć filtracji zasilania.
Obrazy nadajnika dwukierunkowego SFP+ 10 Gb/s
Dlaczego wybrać TAKFLY?
- Ponad 26 lat doświadczenia w produkcji produktów światłowodowych
- Ponad 450 pracowników montażowych z ponad 3-letnim doświadczeniem
- Ponad 10 inżynierów R&D zajmujących się innowacjami
- 16 wtryskarek i linii produkcyjnych importowanych z Niemiec
- Ponad 30 maszyn testujących, w tym OTDR, 3D, VFL, testery IL&RL
- Kompleksowy sprzęt testujący: testery wytrzymałości na rozciąganie, testery odporności na zgniatanie, testery mocy, sprawdzarki światła
- Akceptowane branding OEM
- Udział w globalnych wystawach: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kontrola jakości
- Kontrola punktowa surowców przed produkcją
- Pełna kontrola po każdym indywidualnym procesie
- Kompleksowe kontrole produkcji w połowie procesu
- Kompletna kontrola gotowego produktu przed pakowaniem
- Kontrole punktowe przed wysyłką
Informacje o dostawie
- Próbki: 1-3 dni roboczych
- Zamówienia masowe: 3-7 dni roboczych
- Opakowanie: Dostępne worki plastikowe, kartony i palety na życzenie
