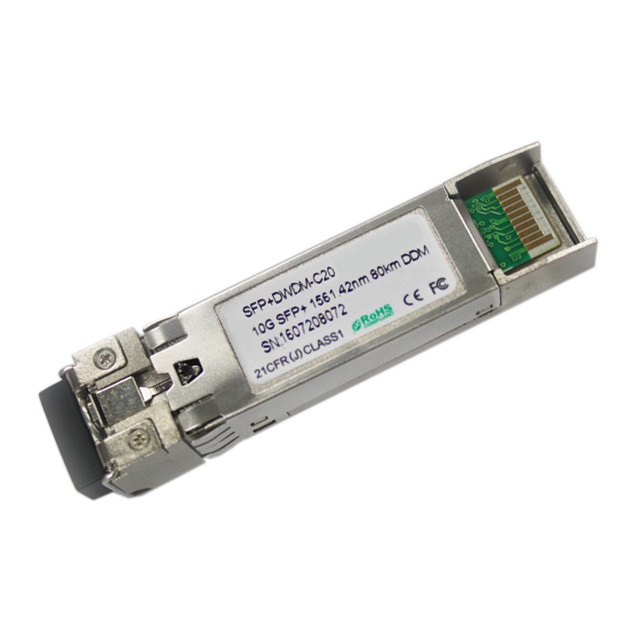

10G DWDM SFP+ ZR 80KM 24dB EML C-Band 50GHz 100GHz 200GHz Siatka ITU

10G DWDM SFP+ ZR 80KM 24dB EML C-Band 50GHz 100GHz 200GHz Siatka ITU

Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: Takfly
Orzecznictwo: CE,ROHS,FCC,REACH,ISO9001,ISO14001
Numer modelu: TKSFPP192DMB24-XX

Zapłata:

Minimalne zamówienie: 1 kawałek
Cena: USD 150 ~ USD 180
Szczegóły pakowania: pudełko blistrowe + spone + karton
Czas dostawy: 3-5 dni roboczych
Zasady płatności: T / T, Western Union, MoneyGram, Paypal, L / C
Możliwość Supply: 30000 sztuk / miesiąc
Najlepsza cena Kontakt

Szczegóły informacji

Prędkość: 10 Gb / s Odległość transmisji: 80 km
Długość fali: Pasmo C. Kompatybilna marka przełącznika: CISCO / HP / Huawei / H3C / Juniper / ZTE / ........
High Light:

10G DWDM SFP+

,

10G DWDM SFP+

,

24dB 200GHz DWDM SFP+

opis produktu

10G DWDM SFP + ZR 80KM 24dB EML C-Band 50GHz 100GHz 200GHz Siatka ITU





10G DWDM 80KM SFP+ Opis

Transceiver Takfly SFP + ZR DWDM jest przeznaczony do aplikacji 10GBASE-ER/EW i 8.5G/10G Fibre- Channel.Nadajnik-odbiornik składa się z dwóch części: Sekcja nadajnika zawiera zimny laser EML.A sekcja odbiornika składa się z fotodiody APD zintegrowanej z TIA.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem 2-przewodowego interfejsu szeregowego, jak określono w SFF-8472, który umożliwia dostęp w czasie rzeczywistym do parametrów pracy urządzenia, takich jak temperatura transceivera, prąd polaryzacji lasera, przesyłana moc optyczna, odbierana moc optyczna i napięcie zasilania transceivera .





10G DWDM 80KM SFP+ funkcje

  • Długość łącza do 80 km
  • Zgodny z SFF-8431 i IEE802.3ae
  • Nadaje się do stosowania w systemach DWDM z odstępem między kanałami 100GHz
  • Możliwość wyboru szybkości transmisji danych ≤4,25Gbps lub 9,95Gbps do 10,3Gbps
  • Chłodzony nadajnik EML i odbiornik APD
  • Niskie rozpraszanie mocy Maksymalnie 1,4 W
  • -5ºC do 70ºC Temperatura obudowy operacyjnej
  • Pojedynczy zasilacz 3,3 V.
  • Wydajność diagnostyczna Monitorowanie temperatury modułu, napięcia zasilania, prądu polaryzacji lasera, transmisji mocy optycznej, odbioru mocy optycznej
  • Zgodny z RoHS i bezołowiowy



Aplikacja 10G DWDM 80KM SFP+

  • 10GBASE-ZR/ZW
  • Fibre Channel 10G (z/bez FEC)​



Bezwzględne maksymalne oceny

Parametr Symbol Min Maks Jednostka
Napięcie zasilania Vcc -0,5 3.8 V
Temperatura przechowywania Tst -40 85 ºC
Wilgotność względna Rh 0 85 %





Warunki pracy

Parametr Symbol Min Typowy Maks Jednostka
Napięcie zasilania Vcc 3.13 3.3 3.47 V
Prąd zasilania ICC - 420 610 mama
Temperatura obudowy operacyjnej Tca -5 - 70 ºC
Rozpraszanie mocy modułu Po południu - 1.4 2 W.

Uwagi:

[1] Prąd zasilania jest dzielony między VCCTX i VCCRX.

[2] Rozruch jest zdefiniowany jako poziom prądu powyżej wymagań dotyczących prądu stanu ustalonego.





Dane techniczne przetwornika — elektryczne

Parametr Symbol Min Typowy Maks Jednostka
Szybkość przesyłania danych Mra - 10.3 11.3 Gb/s
Wejściowa impedancja różnicowa Obręcz - 100 - Ω
Wejście danych różnicowych VtxDIFF 120 - 850 mV
Napięcie wyłączające transmisję VD 2.0 - Vcc3+0,3 V
Transmisja Włącz napięcie Ven 0 - +0,8 V
Transmisja Wyłącz czas potwierdzenia Vn - - 100 nas





Specyfikacje odbiornika – optyczne

Parametr Symbol Min Typowy Maks Jednostka
Wejściowa długość fali roboczej λ 1260 - 1620 nm
Czułość odbiornika [1]   - - -24 dBm
Maksymalna moc wejściowa Przeciążenie RX - - -8 dBm
Potwierdzona utrata sygnału   -34 - - dBm
LOS cofnięte   - - -24 dBm
Histereza LOS   0.5 - -

dB

Uwagi:

[1] Mierzone sygnałem testu zgodności dla BER = 10–12.Podkreślone wartości czułości w tabeli dotyczą pomiarów BER na poziomie systemu, które obejmują wpływ obwodów CDR.Zaleca się przydzielenie co najmniej 0,4 dB dodatkowego marginesu, jeśli wykonywane są pomiary poziomu komponentów

bez wpływu obwodów CDR.





Zgodność

Wszystkie moduły nadawczo-odbiorcze Takfly są typu open source, mogą być kodowane, aby były w pełni kompatybilne z produktami i urządzeniami głównych marek, takimi jak Intel, Dell, Finisar, Arista, HP, Mellanox, Juniper, HUAWEI, H3C itp. W przypadku urządzeń innych marek prosimy o podanie podczas zamawiania, abyśmy mogli napisać odpowiednie kody dla Twojej łatwej aplikacji.






Wymiar

10G DWDM SFP+ ZR 80KM 24dB EML C-Band 50GHz 100GHz 200GHz Siatka ITU 0



FAQ:

P:Czy świadczysz usługi OEM?
ZA:Tak, możemy wydrukować Twoje logo lub etykietę na produktach lub na pudełku.



P:Czy możesz dostarczyć bezpłatne próbki?
ZA:Niektóre próbki o niskiej wartości mogą być dla Ciebie bezpłatne, ale musisz zapłacić za koszty wysyłki.



P:Jak możesz zagwarantować jakość?
ZA:Opierając się na naszym doskonałym systemie zarządzania jakością, wszystkie nasze produkty zostały w 100% przetestowane przed wysyłką.



P:Jaki jest twój czas dostawy?
ZA:Ogólnie próbka: 3 ~ 5 dni roboczych.Formalne zamówienie: 7-10 dni roboczych.



P:Jakie są twoje warunki płatności?
ZA:Akceptujemy T / T, Western Union, Paypal, L / C.
Dla próbek: płatność 100%.Formalne zamówienie: 30% ~ 100% jako depozyt, płatność salda przed wysyłką.
