10Gbps XFP Bi-Directional Transceiver, 60KM Reach Tx1270/1330nm / Rx1330/1270nm
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong, Shenzhen |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | TK-Bxx92-3LCD60 |
Zapłata:
| Minimalne zamówienie: | 1 Piki |
|---|---|
| Cena: | US$0.01 ~ US$1200/PC |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Szczegóły informacji |
|||
| Stosunek: | 50/50 | Środkowa długość fali: | 1450 nm |
|---|---|---|---|
| Strata wtrąceniowa: | ≤0,3dB | Waga paczki: | 10g |
| Rodzaj opakowania: | Gołe włókno, luźna tuba 900um, kabel 2mm | Długość fali: | 1310 nm |
| Wyrównanie osi: | Wolna oś lub Szybka oś | Zakres długości fali: | 1310nm, 1550nm |
| Zastosowanie: | Systemy komunikacji optycznej | Współczynnik podziału: | 98/2 |
| Temperatura przechowywania: | -40~+85℃ | Numer portu: | 1X2 |
| Długość włókna: | 1 m | błonnik: | PM Corning 980nm włókna |
| Pojemność obsługi mocy: | Wysoka moc | ||
| Podkreślić: | 1330nm XFP dwukierunkowy nadajnik,60KM XFP dwukierunkowy nadajnik,10Gbps XFP dwukierunkowy nadajnik |
||
opis produktu

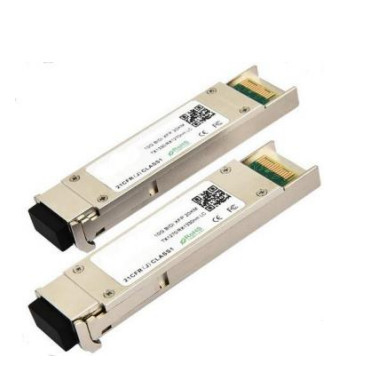

- TAKFLY XFP-TKBxx92-3LCD60 jest zgodny z normą IEEE803.3ae 10Gbase-Bx. i odległość transmisji do 60 km na SMF.
-
The transceiver module comprises a transmitter with a 1270/ 1330nm DFB laser transmitter and the receiver section consists of a APD photodiode integrated with a TIA Transmitter and receiver are separate within a wide temperature range of 0℃ to +70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
Cechy
- Wspiera współczynniki bitowe od 9,95 Gb/s do 10,5 Gb/s
- - Nie.Odcisk XFP podłączalny na gorąco
-
Maksymalna długość połączenia 60 km przy SMF
-
1270/ 1330nm DFB Laser Transmitter i 1330/ 1270nm Receiver
-
Pakiet XFP MSA z łącznikiem LC
-
Nie wymagany zegar odniesienia
-
Wsparcie z powrotem.
-
+3,3V, +1,8V zasilanie
-
Rozpraszanie mocy < 2 W
-
Kompatybilne z RoHS
-
Wbudowane cyfrowe funkcje diagnostyczne
-
Zakres temperatur od 0°C do 70°C
Wnioski
- 10GBASE-ER 10G Ethernet przy 10.3125Gbps
- 10GBASE-EW 10G Ethernet przy 9,953Gbps
- 1200-SM-LL-L 1-0G kanał światłowodowy przy 10.51875Gbps
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min.. | Rodzaj. | Maksymalnie. | Jednostka | Uwaga: |
| Temperatura przechowywania | T | -40 | - | 85 | oC | |
| wilgotność otoczenia | HA | 5 | - | 95 | % | |
| Względna wilgotność operacyjna | RH | - | - | 85 | % | |
| Napięcie zasilania | Wpływ | - 0.3 | - | 4 | V | |
| Napięcie wejściowe sygnału | Wpływ | VCC-0.3 | - | Vcc+0.3 | V |
Zalecane warunki pracy
| Parametry | Symbol | Min.. | Rodzaj. | Maksymalnie. | Jednostka | Uwaga: |
| Temperatura pracy otoczenia | TA | 0 | - | 70 | oC | Bez przepływu powietrza |
| Napięcie zasilania | Wpływ | 3.14 | 3.3 | 3.47 | V | |
| Prąd zasilania | ICC | - | - | 450 | mA | |
| Wskaźnik danych | BR | 10.3125 | Gbit/s | |||
| Odległość transmisji | TD | 2 | - | 60 | km | Uwaga (1) |
| Włókna sprzężone | Włókna jednowarunkowe | ITU-T G652 | ||||
Specyfikacja nadajnika
| Parametry | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga: |
| Średnia moc uruchomiona | Poziom pracy | 2 | - | 6 | dBm | |
| Średnia moc uruchomiona ((Laser wyłączony) | Wynik F |
- |
- |
- 30 | dBm | Uwaga (1) |
| Amplituda modulacji optycznej | OMA | -3 | - | - | dBm | Uwaga (1) |
| Zakres średniej długości fali | λC | 1270/1330 | nm | |||
| Wskaźnik tłumienia w trybie bocznym | SMSR | 30 | - | - | dB | |
| Szerokość pasma widmowego ((-20dB) | σ | - | - | 1 | nm | |
| Wskaźnik wyginięcia | Wylotowe | 3.5 | 6 | - | dB | Uwaga (2) |
| Maska do oczu | Zgodne z FC_PI_4 REV 7.0 | Uwaga (2) | ||||
1) Moc optyczna jest wprowadzana do SMF
2) Mierzone za pomocą wzoru badania RPBS 2^31-1 @10.3125Gbs
Specyfikacja odbiorcy
| Parametry | Symbol | Min.. | Rodzaj. | Maksymalnie. | Jednostka | Uwaga: |
| Wchodząca długość fali optycznej | λIN | 1330/1270 | nm | |||
| Średnia wrażliwość odbiornika | Numer PIN | - | - | -20 | dBm | Uwaga (1) |
| Moc nasycenia wejściowego (przesyłka) | PSAT | 0.5 | - | - | dBm | Uwaga (1) |
| Wpływ z tytułu strat | PA | - 30 | - | - | dBm | |
| Kwota ekspozycji | PD | - | - | -25 | dBm | |
| LOS - histereza | PHys | 0.5 | - | 4 | dB |
1) Mierzone za pomocą wzoru badania RPBS 2^31-1 @10.3125Gbs BER=<10^-12 ER=6DB
Charakterystyka interfejsu elektrycznego
| Parametry | Symbol | Min.. | Rodzaj. | Maksymalnie. | Jednostka | Uwaga: |
| Całkowity prąd zasilania | Icc | - | - | 350 | mA | |
| Przekaźnik | ||||||
| Wpływ napięcia różnicowego danych | VDT | 120 | - | 820 | mVp-p | |
| Impedancja wejściowa różnicowa | RIN | 85 | 100 | 115 | Ohm. | |
| Upadek nadajnika wysoki | VFaultH | 2.4 | - | Vcc | V | |
| Wynik z błędu nadajnika jest niski | VFaultL | - 0.3 | - | 0.8 | V | |
| Wyłączyć nadajnik napięcie wysokie | VDisH | 2 | - | Vcc+0.3 | V | |
| Wyłączyć nadajnik Niskie napięcie | VDisL | - 0.3 | - | 0.8 | V | |
| Odbiornik | ||||||
| napięcie wyjściowe danych różnicowych | VDR | 300 | - | 850 | mVp-p | |
| Impedancja wyjściowa linii różnicowej | ROUT | 80 | 100 | 120 | Ohm. | |
| Odbiornik LOS wyciągnij rezystor | RLOS | 4.7 | - | 10 | KOhm | |
| Czas wzrostu/spadku | tr/tf | 20 | - | - | ps | |
| LOS Wysokie napięcie wyjściowe | WLOSH | 2 | - | Vcc | V | |
| LOS Wyjściowe niskie napięcie | WLOSL | - 0.3 | - | 0.4 | V | |
Szpilka Opis
|
Szpilka |
Logika |
Symbol |
Nazwa/Opis |
Uwaga: |
| 1 | GND | Moduł naziemny | 1 | |
| 2 | VEE5 | Opcjonalnie ¥5.2 Zasilanie ¥ Nie wymagane | ||
| 3 | LVTTL-I | Mod-Diesel | Moduł De-wybierz; Przy trzymaniu na niskim poziomie umożliwia modułowi reagowanie na polecenia seryjnego interfejsu 2-przewodowego | |
| 4 | LVTTL-O | Przerwać. | Interrupt (bar); wskazuje na obecność ważnego warunku, który można odczytać za pośrednictwem seryjnego interfejsu 2-przewodowego | 2 |
| 5 | LVTTL-I | TX_DIS | Odłączanie nadajnika; wyłączone źródło lasera nadajnika | |
| 6 | VCC5 | +5 Zasilanie | ||
| 7 | GND | Moduł naziemny | 1 | |
| 8 | VCC3 | +3,3V zasilanie | ||
| 9 | VCC3 | +3,3V zasilanie | ||
| 10 | LVTTL-I | SCL | Zegar seryjny z interfejsem 2-przewodowym | 2 |
| 11 | LVTTLI/O | SDA | Linię danych seryjnej z interfejsem 2-przewodowym | 2 |
| 12 | LVTTL-O | Mod_Abs | Moduł nieobecny wskazuje, że moduł nie jest obecny. | 2 |
| 13 | LVTTL-O | Mod_NR | Moduł nie gotowy; XGIGA definiuje go jako logiczny OR pomiędzy RX_LOS a Loss of Lock w TX/RX. | 2 |
| 14 | LVTTL-O | RX_LOS | Wskaźnik utraty sygnału odbiornika | 2 |
| 15 | GND | Moduł naziemny | 1 | |
| 16 | GND | Moduł naziemny | 1 | |
| 17 | CML-O | /R&D... | Odbiornik odwrócony wyjście danych | |
| 18 | CML-O | RD+ | Odbiornik, wyjście danych nieodwrócone | |
| 19 | GND | Moduł naziemny | 1 | |
| 20 | VCC2 | +1,8V zasilacz ️ Nie wymagany | ||
|
21 |
LVTTL-I |
P_Down/RST |
Wypalenie; gdy jest wysokie, umieszcza moduł w trybie stand-by niskiego zasilania i na spadającej krawędzi P_Down uruchamia reset modułu | |
| Zresetowanie; spadająca krawędź uruchamia całkowite zresetowanie modułu, w tym seryjnego interfejsu 2-przewodowego, równoważnego cyklowi zasilania. | ||||
| 22 | VCC2 | +1,8V zasilacz ️ Nie wymagany | ||
| 23 | GND | Moduł naziemny | 1 | |
| 24 | PECL-I | Odpowiedź: | Zegar referencyjny nieodwrócony wejście, AC sprzężony na płycie hosta | 3 |
| 25 | PECL-I | Odpowiedź: | Wprowadzenie odwrócone zegarka odniesienia, sprzęgło prądu prądu stałego podłączone do płyty hosta | 3 |
| 26 | GND | Moduł naziemny | 1 | |
| 27 | GND | Moduł naziemny | 1 | |
| 28 | CML-I | TD- | Wprowadzenie danych odwróconych przez nadajnik | |
| 29 | CML-I | TD+ | Wprowadzenie danych z nadajnika bez odwrotu | |
| 30 | GND | Moduł naziemny | 1 |
Uwaga:
1) Ziemia obwodu modułu jest odizolowana od ziemia podwozia modułu wewnątrz modułu.
2) Otwórz kolektor; należy go wyciągnąć z napięciem 4,7k ≈ 10 kohms na płycie głównej do napięcia pomiędzy 3,15 V a 3,6 V.
3) Wprowadzanie zegara odniesienia nie jest wymagane przez XFP-10GER.
Zalecany blok Obwód
Opis Wymiary
Zgodność z przepisami
| Cechy | Odnośnik | Wydajność |
| Rozładowanie elektrostatyczne (ESD) | IEC/EN 61000-4-2 | Kompatybilne ze standardami |
| Interferencje elektromagnetyczne |
FCC Część 15 Klasa B EN 55022 Klasa B (CISPR 22A) |
Kompatybilne ze standardami |
| Bezpieczeństwo oczu laserowego | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Produkt laserowy klasy 1 |
| Rozpoznanie składników | IEC/EN 60950, UL | Kompatybilne ze standardami |
| ROHS | 2002/95/WE | Kompatybilne ze standardami |
| EMC | EN 61000-3 | Kompatybilne ze standardami |
