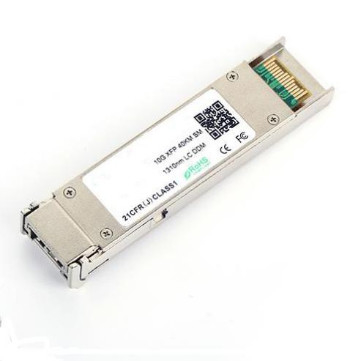

10Gbps 1310nm XFP nadajnik optyczny dla odległości transmisji 40KM w osi wolnej lub szybkiej
Szczegóły Produktu:
Miejsce pochodzenia: | Guangdong, Shenzhen |
Nazwa handlowa: | TAKFLY |
Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
Numer modelu: | XFP-TK1392-LC40 |
Zapłata:
Minimalne zamówienie: | 1 Piki |
---|---|
Cena: | US$0.01 ~ US$1200/PC |
Czas dostawy: | 3-7 dni roboczych |
Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Szczegóły informacji |
|||
Stosunek: | 50/50 | Środkowa długość fali: | 1450 nm |
---|---|---|---|
Strata wtrąceniowa: | ≤0,3dB | Waga paczki: | 10g |
Rodzaj opakowania: | Gołe włókno, luźna tuba 900um, kabel 2mm | Długość fali: | 1310 nm |
Wyrównanie osi: | Wolna oś lub Szybka oś | Zakres długości fali: | 1310nm, 1550nm |
Zastosowanie: | Systemy komunikacji optycznej | Współczynnik podziału: | 98/2 |
Temperatura przechowywania: | -40~+85℃ | Numer portu: | 1X2 |
Długość włókna: | 1 m | błonnik: | PM Corning 980nm włókna |
Pojemność obsługi mocy: | Wysoka moc | ||
Podkreślić: | 40KM XFP nadajnik optyczny,1310nm XFP nadajnik optyczny,10Gbps XFP nadajnik optyczny |
opis produktu
-
Transceiwery TAKFLY XFP-TK1392-LC40 Small Form Factor 10G (XFP) są zgodne z aktualną specyfikacją MSA (XFP Multi-Source Agreement) 1.Są zgodne z 10-Gigabit Ethernet10GBASE-LR/LW zgodnie z IEEE 802Funkcje diagnostyki cyfrowej są dostępne za pośrednictwem seryjnego interfejsu 2-przewodowego, jak określono w XFP MSA.Odbiornik jest zgodny z RoHS i wolny od ołowiu zgodnie z dyrektywą 2002/95/WE3.
Cechy
- Odcisk XFP podłączalny na gorąco
- Obsługuje szybkość bitową od 9,95 Gb/s do 11,3 Gb/s
- Tryb XFI Loopback
- RoHS-6 zgodny (bez ołowiu)
- Rozpraszanie mocy < 1,5 W
- Zakres temperatury obudowy: -5°C do 70°C
- Maksymalna długość połączenia 20 km
- Nieochłodzony laser DFB 1310 nm
- Złącze LC Full Duplex
- Nie wymagany zegar odniesienia
- Wbudowane cyfrowe funkcje diagnostyczne
-
Standardowy mechanizm zwolnienia na kaucję
Wnioski
- 10GBASE-LR/LW 10G Ethernet
- 10G kanał włóknowy
- SONET OC-192 SR-1 SDH STM I-64.
Absolutne Maksymalny Oceny ratingowe
Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
Maksymalne napięcie zasilania | Vcc3 | - 0.5 | 4.0 | V | |
Temperatura przechowywania | TS | -40 | 85 | °C | |
Temperatura pracy przypadku | Tprzypadek | - 5 | 70 | °C |
Elektryczne Charakterystyka(TOP = -5 do 70°C, VCC3 = 3,13 do 3,45 W)
Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Sędzia. |
Napięcie zasilania #2 | Vcc3 | 3.13 | 3.45 | V | ||
Prąd zasilający Vcc3 | Icc3 | 450 | mA | |||
Całkowita moc modułu |
P |
1.5 | W | 1 | ||
Przekaźnik | ||||||
Impedancja różnicowa wejścia | Rin | 100 | Ω | 2 | ||
Zmiana wprowadzania danych różnic |
Vin, co się stało? | 120 | 820 | mV | ||
Przesyłanie wyłączania napięcia | Zaleca się | 2.0 | Vcc | V | 3 | |
Przekazuj napięcie aktywujące | Wyniki |
GND |
GND + 0.8 |
V | ||
Przesyłanie wyłączyć czas stwierdzenia | 10 | my | ||||
Odbiornik | ||||||
Zmiana wyników danych |
Vout, p.p. | 340 | 650 | 850 | mV | 4 |
Czas wzrostu danych wyjściowych | tr | 38 | ps | 5 | ||
Czas opadania danych | Tf | 38 | ps | 5 | ||
Wynik | Uszkodzenie VLOS | Vcc ¥0.5 | VccHOST | V | 6 | |
Losy normalne | Norma VLOS |
GND |
GND+0.5 |
V | 6 | |
Odmowa zasilania | PSR | 7 |
Uwaga:
- Maksymalna wartość całkowitej mocy jest określona w całym zakresie temperatury i napięcia.
- Po wewnętrznym sprzężeniu AC.
- Albo otwarty obwód.
- Do 100 ohmów końca różnicowego.
- To niefiltrowane wartości 20-80%
- Utrata sygnału jest otwartym kolektorem, który należy wyciągnąć z rezystorem 4,7k ‡ 10kohm do 3,15 ‡ 3,6V. Logika 0 wskazuje na normalną pracę; logika 1 wskazuje na brak wykrytego sygnału.
- Zgodnie z sekcją 2.7.1. w specyfikacji XFP MSA1.
Charakterystyka optyczna(TOP = -5 do 70°C, VCC3 = 3,13 do 3,45 W)
Parametry | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka | Sędzia. | |
Średnia moc optyczna |
P |
0 |
3 |
dBm |
|||
Długość fali optycznej |
λ |
1290 | 1310 | 1330 |
nm |
||
Stosunek tłumienia w trybie bocznym |
SSRmin |
30 |
dB |
||||
Współczynnik wymierania optycznego |
Wylotowe |
4 |
dB |
||||
Kary za nadawcę i dyspersję |
TDP |
2 |
dB |
||||
Średnia moc uruchomienia nadajnika |
P |
- 30 |
dBm |
||||
Tx Jitter |
Tk |
Zgodnie z wymogami 802.3ae |
|||||
Względna intensywność hałasu |
RIN |
-130 |
dB/Hz |
Parametry | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka | Uwaga: |
Wrażliwość odbiornika |
RSENS |
-16 | dBm | 1 | ||
Moc nasycenia wejściowego (przesyłka) |
Psat |
-6 | dBm | |||
Zakres długości fali |
λC |
1270 | 1610 | nm | ||
Odblaskowość odbiornika |
Rrx |
-27 | dB | |||
Kwota ekspozycji |
Losy |
-18 lat. | dBm | |||
Wpływ z tytułu strat |
Losy |
-25 | dBm | |||
LOS histereza |
0.5 | 4 | dB |
Uwaga:
Zmierzone z najgorszym ER; BER<10-12@ 10,3Gbps, 2311 PRBS.
Przypisanie szpilki
Ogólne specyfikacje
Funkcje diagnostyczne cyfrowe
Zgodnie z definicją XFP MSA1, nadajniki XFP zapewniają cyfrowe funkcje diagnostyczne za pośrednictwem seryjnego interfejsu 2-przewodowego, który umożliwia dostęp w czasie rzeczywistym do następujących parametrów operacyjnych:
- Temperatura nadajnika
- Prąd laserowy
- Przekazywana moc optyczna
- Przyjmowana moc optyczna
- napięcie zasilania nadajnika
Zapewnia również zaawansowany system sygnalizacji alarmowej i ostrzegawczej, który może być wykorzystany do ostrzegania użytkowników końcowych, gdy określone parametry pracy znajdują się poza normalnym zakresem ustawionym fabrycznie.
Informacje operacyjne i diagnostyczne są monitorowane i raportowane przez cyfrowy kontroler nadajnika diagnostycznego (DDTC) wewnątrz nadajnika,który jest dostępny za pośrednictwem seryjnego interfejsu 2-przewodowego. Gdy protokół seryjny jest aktywowany, seryjny sygnał zegara (pin SCL) jest generowany przez hosta.Pozytywny krawędź zegarów danych do nadajnika XFP w tych segmentach mapy pamięci, które nie są chronione przed zapisywaniem. Negatywna krawędź zegarów danych z nadajnika XFP. Serialny sygnał danych (SDA pin) jest dwukierunkowy dla serii transferu danych.Host używa SDA w połączeniu z SCL do oznaczania początku i końca aktywacji protokołu seryjnegoPamięć jest zorganizowana jako seria 8-bitowych słów danych, które mogą być adresowane indywidualnie lub sekwencyjnie.Interfejs seryjny 2-przewodowy zapewnia sekwencyjny lub losowy dostęp do 8-bitowych parametrów, adresowane od 000h do maksymalnego adresu pamięci.
Specyfikacje mechaniczne
Transceiwery TAKFLY XFP spełniają wymiary określone w umowie o wielopoziomowości XFP (MSA).
Transceiver XFP (wymiary w mm)
Zalecenia dotyczące układu PCB i bezelów
Układ mechaniczny deski hosta XFP (wymiary w mm)
XFP Detail Host Board Mechanical Layout (wymiary w mm)
Zgodność z przepisami
