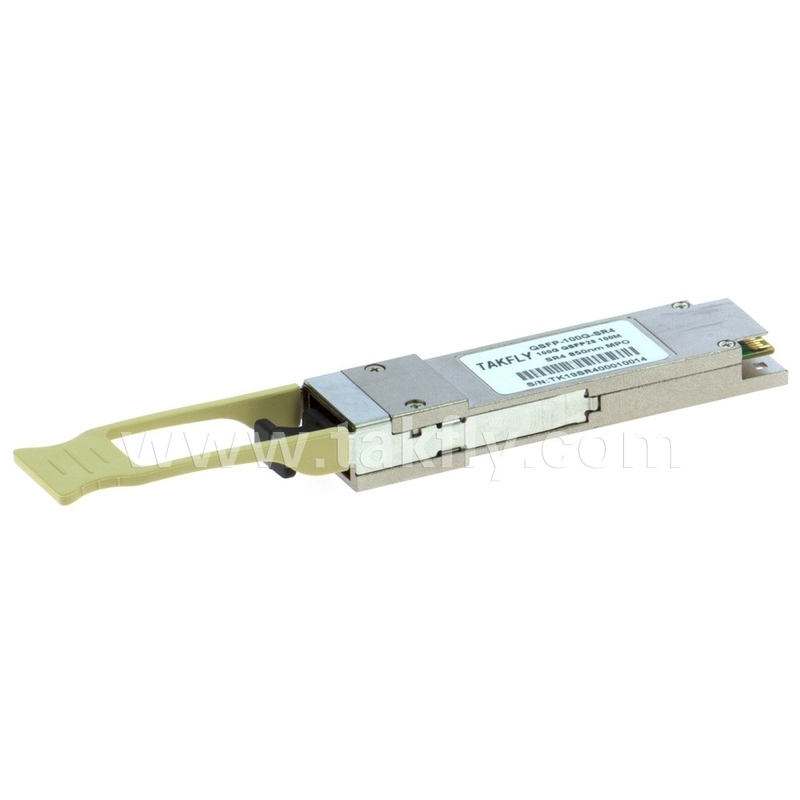

100Gbps QSFP28 SR4 850nm 100m MPO z nadajnikiem DDM Do 27,952 Gbps Prędkość przesyłu danych na kanał
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong, Shenzhen |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | TKQS28-100G-SR4 |
Zapłata:
| Minimalne zamówienie: | 1 Piki |
|---|---|
| Cena: | US$0.01 ~ US$1200/PC |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Szczegóły informacji |
|||
| Stosunek: | 50/50 | Środkowa długość fali: | 1450 nm |
|---|---|---|---|
| Strata wtrąceniowa: | ≤0,3dB | Waga paczki: | 10g |
| Rodzaj opakowania: | Gołe włókno, luźna tuba 900um, kabel 2mm | Długość fali: | 1310 nm |
| Wyrównanie osi: | Wolna oś lub Szybka oś | Zakres długości fali: | 1310nm, 1550nm |
| Zastosowanie: | Systemy komunikacji optycznej | Współczynnik podziału: | 98/2 |
| Temperatura przechowywania: | -40~+85℃ | Numer portu: | 1X2 |
| Długość włókna: | 1 m | błonnik: | PM Corning 980nm włókna |
| Pojemność obsługi mocy: | Wysoka moc | ||
| Podkreślić: | 100M QSFP28 SR4 nadajnik,Przesyłacz 100 Gbps QSFP28 SR4,850nm QSFP28 SR4 nadajnik |
||
opis produktu
- TKQS28-100G-SR4są zaprojektowane do użytku w połączeniach 100 Gigabitów na sekundę przez światłowłókno multimodowe.
- Część nadajnika optycznego nadajnika zawiera 4-kanałowy VCSEL (Vertical Cavity Do sterowania modułami wykorzystuje się urządzenia do monitorowania, monitorowania diagnostycznego, sterowania i sterowania zaburzeniami.interfejs sterowania zawiera Two Wire Serial interfejs sygnałów zegarowych i danych- Monitory diagnostyczne dla VCSEL, temperatury modułu,tprzesyłana moc optyczna,wdrożone są otrzymane zasilanie optyczne i napięcie zasilania, a wyniki są dostępne za pośrednictwem interfejsu TWS.Wskazówki są ustawiane i generowane przerwy, gdy atrybuty są poza progamiW przypadku utraty sygnału wejściowego (LOS) i błędów nadajnika ustawiane są również flagi i generowane są przerwy.Wszystkie flagi są zablokowane i pozostaną ustawione nawet jeśli warunek uruchamiający zablokowanie zostanie usunięty i operacja zostanie wznowiona. Wszystkie przerwy można maskować, a flagi można zresetować poprzez odczytanie odpowiedniego rejestru flagi. Wyjście optyczne będzie tłumić straty sygnału wejściowego, chyba że tłumienie jest wyłączone.Wykrycie błędu lub dezaktywacja kanału przez interfejs TWS wyłączy kanałInformacje o stanie, alarmie/przepowiedni i usterce są dostępne za pośrednictwem interfejsu TWS.
- Część odbiornika optycznego nadajnika zawiera 4-kanałową tablicę fotodiod PIN, 4-kanałową tablicę TIA, 4-kanałowy bufor wyjściowy, monitory diagnostyczne oraz bloki sterowania i stronniczości.Wdrożono monitory diagnostyczne dla mocy wejściowej optycznej, a wyniki są dostępne za pośrednictwem interfejsu TWS. Warunki alarmowe i ostrzegawcze są ustalane dla monitorowanych atrybutów.Wymagania w zakresie bezpieczeństwaWszystkie flagi są zablokowane i pozostaną ustawione nawet jeśli warunek uruchomienia flagi zostanie usunięty i operacja zostanie wznowiona.Wszystkie przerwy mogą być maskowane i flagi są zresetowane po odczytaniu odpowiedniego rejestru flagiWyjście elektryczne zostanie wyłączone z powodu utraty sygnału wejściowego (chyba że wyłączone jest wyłączanie) i wyłączenie kanału za pośrednictwem interfejsu TWS.Informacje o stanie i alarmie/przepowiadomieniu są dostępne za pośrednictwem interfejsu TWS.
Cechy
ØDo 27,952 Gbps Prędkość przesyłu danych na kanał
ØMaksymalna długość połączenia 100 m połączeń na włóknie multimodowej OM3
ØTechnologia VCSEL o wysokiej niezawodności 850 nm
ØPozostałe urządzenia i urządzenia
ØDiagnostyka cyfrowa zgodna ze standardem SFF-8436
ØZgodne z QSFP28 MSA
ØZakres temperatury roboczej:0°C do 70°C
ØRozpraszanie mocy < 2,5 W
Wnioski
ØCentrum danych
ØInfiniband QDR
ØKanał światłowodowy
Standardowy
ØZgodne z normą IEEE 802.3 bm
ØZgodne z SFF-8436
ØRoHS Compliant.
Absolutne Maksymalny Oceny ratingowe
|
Parametry |
Symbol |
Min. |
Typowy. |
Max, proszę. |
Jednostka |
Uwaga: |
|
Temperatura przechowywania |
T |
-40 |
- |
85 |
oC |
|
|
Względna wilgotność |
RH |
5 |
- |
95 |
% |
|
|
Napięcie zasilania |
Wpływ |
- 0.3 |
- |
4 |
V |
|
|
Napięcie wejściowe sygnału |
|
VCC-0.3 |
- |
Vcc+0.3 |
V |
|
Zalecane warunki pracy
|
Parametry |
Symbol |
Min. |
Typowy. |
Max, proszę. |
Jednostka |
Uwaga: |
|
Temperatura pracy przypadku |
W przypadku |
0 |
- |
70 |
oC |
Bez przepływu powietrza |
|
Napięcie zasilania |
Wpływ |
3.14 |
3.3 |
3.46 |
V |
|
|
Prąd zasilania |
ICC |
- |
|
750 |
mA |
|
|
Wskaźnik danych |
BR |
|
25.78125 |
|
Gbit/s |
Każdy kanał |
|
Odległość transmisji |
TD |
|
- |
100 |
m |
OM3 Fundusz pieniężny |
Specyfikacje elektryczne
|
Parametry |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
NOte |
|
Napięcie zasilania |
Vcc |
3.14 |
3.3 |
3.46 |
V |
|
|
Prąd zasilający |
Icc |
|
|
750 |
mA |
|
|
Przekaźnik |
||||||
|
Impedancja różnicowa wejściowa |
Rin |
|
100 |
|
Ω |
1 |
|
Zmiana wprowadzania danych różnic |
Vin, co się stało? |
180 |
|
1000 |
mV |
|
|
Tolerancja napięcia wejściowego z jednym końcem |
VinT |
- 0.3 |
|
4.0 |
V |
|
|
Odbiornik |
||||||
|
Zmiana wyników danych |
Vout, p.p. |
300 |
|
850 |
mV |
2 |
|
Jednostronne napięcie wyjściowe |
|
- 0.3 |
|
4.0 |
V |
|
Uwaga:
1.Podłączony bezpośrednio do TX, następnie do AC.
2.Do 100Ω ohmów końcówki różnicowej.
Charakterystyka optyczna
|
Parametry |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
NOte |
|
Przekaźnik |
||||||
|
Długość fali środkowej |
λ0 |
840 |
|
860 |
nm |
|
|
Średnia moc startowa na pasie |
|
- Osiem.4 |
|
2.4 |
dBm |
|
|
Szerokość widma (RMS) |
σ |
|
|
0.6 |
nm |
|
|
Współczynnik wymierania optycznego |
Wylotowe |
2 |
|
|
dB |
|
|
Kary za nadajnik i dyspersję w każdym pasie ruchu |
TDP |
|
|
4.3 |
dB |
|
|
Tolerancja strat zwrotu optycznego |
ORL |
|
|
12 |
dB |
|
|
Maska do oczu |
Zgodne z normą IEEE 802.3bm |
|
||||
|
Odbiornik |
||||||
|
Długość fali odbiornika |
λin |
840 |
|
860 |
nm |
|
|
Rx Wrażliwość na pas |
RSENS |
|
|
- Dziesięć.3 |
dBm |
1 |
|
Moc nasycenia wejściowego (przesyłka) |
Psat |
2.4 |
|
|
dBm |
|
|
Odblaskowość odbiornika |
RR |
|
|
-12 |
dB |
|
Uwaga:
1.Zmierzone za pomocą PRBS 231-1 wzór badania, @25.78Gb/s, BER<10-12.
Przypisanie szpilki
Rysunek 1---Pin out z bloku złącza na płycie hosta
|
Szpilka |
Symbol |
Nazwa/Opis |
NOte |
|
1 |
GND |
Powierzchnia nadajnika (Wspólne z przyjmującym gruntem) |
1 |
|
2 |
Tx2n |
Wprowadzenie danych odwróconych przez nadajnik |
|
|
3 |
Tx2p |
Wyjście danych z nadajnika bez odwrotu |
|
|
4 |
GND |
Powierzchnia nadajnika (Wspólne z przyjmującym gruntem) |
1 |
|
5 |
Tx4n |
Wprowadzenie danych odwróconych przez nadajnik |
|
|
6 |
Tx4p |
Wyjście danych z nadajnika bez odwrotu |
|
|
7 |
GND |
Powierzchnia nadajnika (Wspólne z przyjmującym gruntem) |
1 |
|
8 |
ModSelL |
Wybór modułu |
|
|
9 |
Zresetować |
Zresetowanie modułu |
|
|
10 |
VccRx |
3.3V odbiornik zasilania |
2 |
|
11 |
SCL |
2-przewodowy zegar seryjny interfejsu |
|
|
12 |
SDA |
Dane z serii 2-przewodowego interfejsu |
|
|
13 |
GND |
Powierzchnia nadajnika (Wspólne z przyjmującym gruntem) |
|
|
14 |
Rx3p |
Wynik danych odbiorcy nieodwrócony |
|
|
15 |
Rx3n |
Wynik danych odbiornego odbiornika |
|
|
16 |
GND |
Powierzchnia nadajnika (Wspólne z przyjmującym gruntem) |
1 |
|
17 |
Rx1p |
Wynik danych odbiorcy nieodwrócony |
|
|
18 |
Rx1n |
Wynik danych odbiornego odbiornika |
|
|
19 |
GND |
Powierzchnia nadajnika (Wspólne z przyjmującym gruntem) |
1 |
|
20 |
GND |
Powierzchnia nadajnika (Wspólne z przyjmującym gruntem) |
1 |
|
21 |
Rx2n |
Wynik danych odbiornego odbiornika |
|
|
22 |
Rx2p |
Wynik danych odbiorcy nieodwrócony |
|
|
23 |
GND |
Powierzchnia nadajnika (Wspólne z przyjmującym gruntem) |
1 |
|
24 |
Rx4n |
Wynik danych odbiornego odbiornika |
1 |
|
25 |
Rx4p |
Wynik danych odbiorcy nieodwrócony |
|
|
26 |
GND |
Powierzchnia nadajnika (Wspólne z przyjmującym gruntem) |
1 |
|
27 |
ModPrsl |
Moduł obecny |
|
|
28 |
Działalność |
Przerwać. |
|
|
29 |
VccTx |
3.3V nadajnik zasilania |
2 |
|
30 |
Vcc1 |
3.3V zasilanie |
2 |
|
31 |
LPMode |
Tryb niskiej mocy,Nie połączyć |
|
|
32 |
GND |
Powierzchnia nadajnika (Wspólne z przyjmującym gruntem) |
1 |
|
33 |
Tx3p |
Wprowadzenie danych z nadajnika bez odwrotu |
|
|
34 |
Tx3n |
Wynik danych odwrócony przez nadajnik |
|
|
35 |
GND |
Powierzchnia nadajnika (Wspólne z przyjmującym gruntem) |
1 |
|
36 |
Tx1p |
Wprowadzenie danych z nadajnika bez odwrotu |
|
|
37 |
T1n |
Wynik danych odwrócony przez nadajnik |
|
|
38 |
GND |
Powierzchnia nadajnika (Wspólne z przyjmującym gruntem) |
1 |
Uwaga:
1.GND jest symbolem sygnału i zasilania (moc) wspólne dla modułów QSFP28.Podłącz je bezpośrednio do sygnału deski hosta wspólnej płaszczyzny podłoża.
2.VccRx, Vcc1 i VccTx są źródłami zasilania odbiorczego i przesyłowego i stosuje się je równocześnie.Vcc1 i Vcc Tx mogą być połączone wewnętrznie w ramach modułu nadajnika QSFP28 w dowolnej kombinacjiKażdy z szpilów łącznika ma maksymalny prąd 500 mA.
Funkcje diagnostyczne cyfrowe
TKQS28-100G-SR4 obsługa protokołu komunikacji seryjnej 2-przewodowej zdefiniowanego w QSFP28 MSA.,wumożliwia dostęp w czasie rzeczywistym do następujących parametrów operacyjnych:
ŸTemperatura nadajnika
ŸPrąd laserowy
ŸPrzekazywana moc optyczna
ŸPrzyjmowana moc optyczna
Ÿnapięcie zasilania nadajnika
Zapewnia również zaawansowany system sygnalizacji alarmowych i ostrzegawczych, które mogą być wykorzystywane do ostrzegania użytkowników końcowych, gdy określone parametry pracy znajdują się poza normalnym zakresem ustawionym fabrycznie.
Informacje operacyjne i diagnostyczne są monitorowane i raportowane przez cyfrowy kontroler nadajnika diagnostycznego wewnątrz nadajnika, do którego uzyskuje się dostęp za pośrednictwem seryjnego interfejsu 2-przewodowego. Po aktywacji protokołu seryjnego sygnał zegara seryjnego (pin SCL) jest generowany przez hosta. Pozytywny krawędź zegarów danych doQSFP28w tych segmentach mapy pamięci, które nie są chronione przed zapisywaniem.
Ujemne krawędzie zegarów danych zQSFP28nadajnik. Serialny sygnał danych (pin SDA) jest dwukierunkowy do transmisji danych seryjnych. Host wykorzystuje SDA w połączeniu z SCL do oznaczania początku i końca aktywacji protokołu seryjnego. Pamięć jest zorganizowana jako seria 8-bitowych słów danych, które mogą być adresowane indywidualnie lub sekwencyjnie. Dwuprzewodowy interfejs seryjny zapewnia kolejny lub losowy dostęp do 8-bitowych parametrów, adresowanych od 00h do maksymalnego adresu pamięci.
Niniejsza klauzula określa mapę pamięci dla nadajnika QSFP28 używanego do identyfikacji seryjnej, monitorowania cyfrowego i niektórych funkcji sterowania.Mapa pamięci została zmieniona, aby pomieścić 4 kanały optyczne i ograniczyć wymaganą przestrzeń pamięci.Struktura pamięci jest przedstawiona wRysunek 2 - Mapy pamięci QSFP28.Przestrzeń pamięci jest zorganizowana na niższą, pojedynczą stronę, przestrzeń adresową 128 bajtów i wiele górnych stron przestrzeni adresowej.Przerwanie sygnałów i monitorów. Mniej krytycznych wpisów czasu, np. informacji o identyfikatorze seryjnym i ustawień progu, są dostępne za pomocą funkcji Wybierz stronę.Struktura zapewnia również rozszerzenie adresu poprzez dodanie dodatkowych górnych stron w razie potrzebyNa przykład wRysunek 2Powyżej strony 01 i 02 jest opcjonalnie. Powyżej strony 01 umożliwia wdrożenie aplikacji Select Table, a powyżej strony 02 zapewnia użytkownikowi przestrzeń do czytania/pisania.Strona dolna i strona górna 00 i 03 są zawsze wdrożoneUżywany adres interfejsu to A0xh i jest używany głównie dla danych krytycznych w czasie, takich jak obsługa przerw wW celu umożliwienia "jednorazowego odczytu" wszystkich danych związanych z sytuacją przerwy. W przypadku, gdy podana jest wiara, host może odczytać pole flagy w celu określenia kanału i rodzaju flagy.
Aby uzyskać bardziej szczegółowe informacje, w tym definicje map pamięci, patrzQSFP28Specyfikacja MSA.
Rysunek 2/Mapa pamięci QSFP28
Mapa pamięci dolnej
Dolne 128 bajtów 2-przewodowej przestrzeni seryjnej, patrzTabela 1jest używany do dostępu do różnych
funkcje pomiarowe i diagnostyczne, zestaw funkcji sterowania oraz sposób wyboru, który z różnych Strony mapy pamięci górnej są dostępne podczas kolejnych odczytów. jest bezpośrednio adresowalny, a zatem wybierany do funkcji monitorowania i kontroli, które mogą wymagać wielokrotnego DefinicjaiPole identyfikator jest takie samo jak strona 00h bajt 128.
Tabela 1/Mapa pamięci dolnej
|
Adres bajtów Byte AddressByte Address |
Opis |
Rodzaj |
|
0 |
Identyfikator (1 bajt) |
Tylko do odczytu |
|
1-2 |
Status (2 bajty) |
Tylko do odczytu |
|
3-21 |
Flagi przerywane (19 bajtów) |
Tylko do odczytu |
|
22-33 |
Monitory modułowe (12 bajtów) |
Tylko do odczytu |
|
34-81 |
Monitory kanałów (48 bajtów) |
Tylko do odczytu |
|
82-85 |
Rezerwowane (4 bajty) |
Tylko do odczytu |
|
86-97 |
Kontrola (12 bajtów) |
Czytanie/pisanie |
|
98-99 |
Rezerwowane (2 bajty) |
Czytanie/pisanie |
|
100-106 |
Moduły i maski kanałowe (7 bajtów) |
Czytanie/pisanie |
|
107-118 |
Rezerwowane (12 bajtów) |
Czytanie/pisanie |
|
119-122 |
Obszar wprowadzenia zmiany hasła (nieobowiązkowy) (4 bajty) |
Czytanie/pisanie |
|
123-126 |
Obszar wprowadzania hasła (nieobowiązkowy) (4 bajty) |
Czytanie/pisanie |
|
127 |
Strona Wybierz bajt |
Czytanie/pisanie |
Bity wskaźnika stanu
Wskaźniki stanu określone są w tabeli 2.
Tabela 2/Wskaźniki stanu
|
Byte |
Trochę |
Nazwa |
Opis |
|
1 |
Wszystkie |
Z zastrzeżeniem |
|
|
2 |
7 |
Z zastrzeżeniem |
|
|
|
6 |
Z zastrzeżeniem |
|
|
|
5 |
Z zastrzeżeniem |
|
|
|
4 |
Z zastrzeżeniem |
|
|
|
3 |
Z zastrzeżeniem |
|
|
|
2 |
Z zastrzeżeniem |
|
|
|
1 |
Działalność |
Stan cyfrowy szpilki wyjściowej przerwy IntL. |
|
|
0 |
Dane_nie_gotowe |
Wskazuje, że nadajnik jeszcze nie osiągnął zasilania i dane monitora nie są gotowe. Bit pozostaje wysoki, dopóki dane nie będą gotowe do odczytu, w którym momencie urządzenie ustawia bit na niskim poziomie. |
Przerwać flagi
Część mapy pamięci (bajty od 3 do 21) tworzy pole flagi. W tym polu zgłasza się status błędów LOS i Tx, a także alarmy i ostrzeżenia dotyczące różnych monitorowanych elementów.W przypadku normalnej pracy i stanu domyślnego, bity w tym polu mają wartość 0b. W przypadku zdefiniowanych warunków alarmów i ostrzeżeń LOS, Tx Fault, modułu i kanału, odpowiedni bity lub bity są ustawiane, wartość = 1b.bity pozostały ustawione (zamknięte), dopóki nie zostały usunięte operacją odczytu obejmującą dotknięty bit lub zresetowane przez pin ResetLWskaźniki stanu kanału są zdefiniowane wTabela 3.
Tabela 3 Status kanału
|
Byte |
Trochę |
Nazwa |
Opis |
|
3 |
7 |
L-Tx4 LOS |
Wskaźnik TX LOS zamknięty, kanał 4 (nie obsługujący) |
|
|
6 |
L-Tx3 LOS |
Wskaźnik TX LOS zamknięty, kanał 3 (nie obsługujący) |
|
|
5 |
L-Tx2 LOS |
Wskaźnik TX LOS zamknięty, kanał 2 (nie obsługujący) |
|
|
4 |
L-Tx1 LOS |
Wskaźnik TX LOS zamknięty, kanał 1 (nie obsługujący) |
|
|
3 |
L-Rx4 LOS |
Wskaźnik RX LOS zamknięty, kanał 4 |
|
|
2 |
L-Rx3 LOS |
Wskaźnik RX LOS zamknięty, kanał 3 |
|
|
1 |
L-Rx2 LOS |
Wskaźnik RX LOS zamknięty, kanał 2 |
|
|
0 |
L-Rx1 LOS |
Wskaźnik RX LOS zamknięty, kanał 1 |
|
4 |
7-4 |
Z zastrzeżeniem |
|
|
|
3 |
Wina L-Tx4 |
Wskaźnik usterki TX zamknięty, kanał 4 |
|
|
2 |
Wina L-Tx3 |
Wskaźnik usterki TX z zablokowaniem, kanał 3 |
|
|
1 |
Wina L-Tx2 |
Wskaźnik usterki TX zamknięty, kanał 2 |
|
|
0 |
Wina L-Tx1 |
Wskaźnik usterki TX zamknięty, kanał 1 |
|
5 |
Wszystkie |
Z zastrzeżeniem |
|
Wskaźniki przerwy monitora modułu są zdefiniowane w tabeli 4.
Tabela 4/Moduł monitoruje sygnały przerwy
|
Byte |
Trochę |
Nazwa |
Opis |
|
6 |
7 |
Alarm o wysokim tempie |
Alarm o wysokiej temperaturze |
|
|
6 |
L-Temp Low Alarm |
Alarm o niskiej temperaturze |
|
|
5 |
Ostrzeżenie o wysokim tempie |
Ostrzeżenie o wysokiej temperaturze |
|
|
4 |
Ostrzeżenie o niskim tempie |
Ostrzeżenie o niskiej temperaturze |
|
|
3-0 |
Z zastrzeżeniem |
|
|
7 |
7 |
Alarm o wysokiej prędkości L-Vcc |
Alarm wysokiego napięcia |
|
|
6 |
Alarm o niskim poziomie L-Vcc |
Alarm niskiego napięcia zasilania |
|
|
5 |
Ostrzeżenie L-Vcc |
Ostrzeżenie o wysokim napięciu zasilania |
|
|
4 |
Ostrzeżenie o niskim poziomie L-Vcc |
Ostrzeżenie o niskim napięciu zasilania |
|
|
3-0 |
Z zastrzeżeniem |
|
|
8 |
Wszystkie |
Z zastrzeżeniem |
|
Wskaźniki przerwy monitorowania kanału określone są w tabeli 5.
Tabela 5/Wskaźniki przerwy w monitorowaniu kanału
|
Byte |
Trochę |
Nazwa |
Opis |
|
9 |
7 |
Alarm o wysokiej mocy L-Rx1 |
Alarm o wysokiej mocy RX, kanał 1 |
|
|
6 |
L-Rx1 Alarm o niskiej mocy |
Alarm o niskiej mocy RX, kanał 1 |
|
|
5 |
Ostrzeżenie o wysokiej mocy L-Rx1 |
Ostrzeżenie o wysokiej mocy RX, kanał 1 |
|
|
4 |
L-Rx1 Ostrzeżenie o niskiej mocy |
Ostrzeżenie o niskiej mocy RX, kanał 1 |
|
|
3 |
Alarm o wysokiej mocy L-Rx2 |
Alarm o wysokiej mocy RX, kanał 2 |
|
|
2 |
Alarm o niskiej mocy L-Rx2 |
Alarm o niskiej mocy RX, kanał 2 |
|
|
1 |
Ostrzeżenie o wysokiej mocy L-Rx2 |
Włączone ostrzeżenie o wysokiej mocy RX, kanał 2 |
|
|
0 |
L-Rx2 Ostrzeżenie o niskiej mocy |
Ostrzeżenie o niskiej mocy RX, kanał 2 |
|
10 |
7 |
Alarm o wysokiej mocy L-Rx3 |
Alarm o wysokiej mocy RX, kanał 3 |
|
|
6 |
L-Rx3 Alarm o niskiej mocy |
Alarm o niskiej mocy RX, kanał 3 |
|
|
5 |
Ostrzeżenie o wysokiej mocy L-Rx3 |
Wstrzykiwacz o wysokiej mocy RX, kanał 3 |
|
|
4 |
L-Rx3 Ostrzeżenie o niskiej mocy |
Uwaga o niskiej mocy RX, kanał 3 |
|
|
3 |
Alarm o wysokiej mocy L-Rx4 |
Alarm o wysokiej mocy RX, kanał 4 |
|
|
2 |
Alarm o niskiej mocy L-Rx4 |
Alarm o niskiej mocy RX, kanał 4 |
|
|
1 |
Ostrzeżenie o wysokiej mocy L-Rx4 |
/Wstrzeżenie o wysokiej mocy RX, kanał 4 |
|
|
0 |
L-Rx4 Ostrzeżenie o niskiej mocy |
Uwaga o niskiej mocy RX, kanał 4 |
|
11 |
7 |
Alarm o wysokiej prędkości L-Tx1 |
Alarm wysokiej prędkości TX, kanał 1 |
|
|
6 |
L-Tx1 Bias Low Alarm |
Alarm niskiej przenikliwości TX, kanał 1 |
|
|
5 |
Ostrzeżenie o wysokim poziomie stronniczości L-Tx1 |
Zatrzaskany ostrzeżenie o wysokiej stronniczości TX, kanał 1 |
|
|
4 |
Ostrzeżenie o niskim poziomie stronniczości L-Tx1 |
Ostrzeżenie o niskim zniekształceniu TX, kanał 1 |
|
|
3 |
Alarm o wysokiej prędkości L-Tx2 |
Alarm wysokiej prędkości TX, kanał 2 |
|
|
2 |
L-Tx2 Bias Low Alarm |
Włączony alarm niskiej przenikliwości TX, kanał 2 |
|
|
1 |
Ostrzeżenie o wysokim poziomie stronniczości L-Tx2 |
Ostrzeżenie o wysokim zniekształceniu TX, kanał 2 |
|
|
0 |
Ostrzeżenie o niskim poziomie stronniczości L-Tx2 |
Ostrzeżenie o niskim zniekształceniu TX, kanał 2 |
|
12 |
7 |
Alarm o wysokiej prędkości L-Tx3 |
Alarm wysokiej prędkości TX, kanał 3 |
|
|
6 |
L-Tx3 Bias Low Alarm |
Alarm o niskim odchyleniu TX, kanał 3 |
|
|
5 |
Ostrzeżenie o wysokim poziomie stronniczości L-Tx3 |
Ostrzeżenie o wysokim zniekształceniu TX, kanał 3 |
|
|
4 |
Ostrzeżenie o niskim poziomie stronniczości L-Tx3 |
Ostrzeżenie o niskim zniekształceniu TX, kanał 3 |
|
|
3 |
Alarm o wysokiej prędkości L-Tx4 |
Alarm wysokiej prędkości TX, kanał 4 |
|
|
2 |
L-Tx4 Bias Low Alarm |
Alarm o niskim poziomie TX, kanał 4 |
|
|
1 |
Ostrzeżenie o wysokim poziomie stronniczości L-Tx4 |
Ostrzeżenie o wysokim przesunięciu TX, kanał 4 |
|
|
0 |
Ostrzeżenie o niskim poziomie stronniczości L-Tx4 |
Ostrzeżenie o niskim zaburzeniu TX, kanał 4 |
|
13 |
7 |
Alarm o wysokiej mocy L-Tx1 |
Alarm na wysokim napięciu, kanał 1 |
|
|
6 |
Alarm L-Tx1 o niskiej mocy |
Włączony alarm o niskim napięciu TX, kanał 1 |
|
|
5 |
Ostrzeżenie o wysokiej mocy L-Tx1 |
/Wstrzeżenie o wysokim napięciu, kanał 1 |
|
|
4 |
L-Tx1 Ostrzeżenie o niskiej mocy |
/Ostrzeżenie o niskim napięciu, kanał 1 |
|
|
3 |
Alarm o wysokiej mocy L-Tx2 |
Alarm na wysokim napięciu, kanał 2 |
|
|
2 |
Alarm o niskiej mocy L-Tx2 |
Włączony alarm o niskim napięciu TX, kanał 2 |
|
|
1 |
Ostrzeżenie o wysokiej mocy L-Tx2 |
/Wstrzeżenie o wysokim napięciu, kanał 2 |
|
|
0 |
L-Tx2 Ostrzeżenie o niskiej mocy |
Ostrzeżenie o niskim napięciu TX, kanał 2 |
|
14 |
7 |
Alarm o wysokiej mocy L-Tx3 |
Alarm na wysokim napięciu, kanał 3 |
|
|
6 |
Alarm o niskiej mocy L-Tx3 |
Włączony alarm o niskim napięciu TX, kanał 3 |
|
|
5 |
Ostrzeżenie o wysokiej mocy L-Tx31 |
/Wstrzeżenie o wysokim napięciu TX /kanał 3 |
|
|
4 |
L-Tx3 Ostrzeżenie o niskiej mocy |
Ostrzeżenie o niskim napięciu TX, kanał 3 |
|
|
3 |
Alarm o wysokiej mocy L-Tx4 |
Alarm na wysokim napięciu, kanał 4 |
|
|
2 |
Alarm o niskiej mocy L-Tx4 |
Alarm o niskim napięciu TX, kanał 4 |
|
|
1 |
Ostrzeżenie o wysokiej mocy L-Tx4 |
/Wstrzeżenie o wysokim napięciu TX, kanał 4 |
|
|
0 |
Ostrzeżenie o niskiej mocy L-Tx4 |
Ostrzeżenie o niskim napięciu TX, kanał 4 |
|
15-16 |
Wszystkie |
Z zastrzeżeniem |
Wskaźniki monitorowania kanału zastrzeżonego, zestaw 4 |
|
17-18 |
Wszystkie |
Z zastrzeżeniem |
Wskaźniki monitorowania kanału zarezerwowanego, zestaw 5 |
|
19-20 |
Wszystkie |
Z zastrzeżeniem |
Wskaźniki monitorowania kanałów zarezerwowanych, zestaw 6 |
|
21 |
Wszystkie |
Z zastrzeżeniem |
|
Monitory modułowe
Monitorowanie w czasie rzeczywistym modułu QSFP28 obejmuje temperaturę nadajnika, napięcie zasilania nadajnika oraz monitorowanie każdego kanału przesyłania i odbierania.Parametry mierzone są zgłaszane w polach danych 16-bitowych., tj. dwa połączone bajty.Tabela 6.
Tabela 6/Wartości monitorowania modułu
|
Byte |
Trochę |
Nazwa |
Opis |
|
22 |
Wszystkie |
Temperatura MSB |
Temperatura pomiarowa modułu wewnątrz |
|
23 |
Wszystkie |
Temperatura LSB |
|
|
24-25 |
Wszystkie |
Z zastrzeżeniem |
|
|
26 |
Wszystkie |
Napięcie zasilania MSB |
Wewnętrznie zmierzone napięcie zasilania modułu |
|
27 |
Wszystkie |
Napięcie zasilania LSB |
|
|
28-33 |
Wszystkie |
Z zastrzeżeniem |
|
Monitorowanie kanałów
Monitorowanie kanału w czasie rzeczywistym jest dla każdego kanału nadawczego i odbiorczego i obejmuje moc wejściową optyczną,Przepływ przesunięcia Tx i moc wyjściowa Tx. Pomiary są kalibrowane w oparciu o temperaturę i napięcie robocze określone przez producenta i należy je interpretować zgodnie z definicją poniżej.Wartości progu alarmowego i ostrzegawczego należy interpretować w taki sam sposób jak dane 16-bitowe w czasie rzeczywistym.W tabeli 7 określono monitorowanie kanałów.
Tabela 7/Wartości monitorowania kanału
|
Byte |
Trochę |
Nazwa |
Opis |
|
34 |
Wszystkie |
Rx1 MSB mocy |
Siła wejściowa RX zmierzona wewnętrznie, kanał 1 |
|
35 |
Wszystkie |
Rx1 Moc LSB |
|
|
36 |
Wszystkie |
Rx2 Power MSB |
Siła wejściowa RX zmierzona wewnętrznie, kanał 2 |
|
37 |
Wszystkie |
Rx2 Moc LSB |
|
|
38 |
Wszystkie |
Rx3 Power MSB |
Siła wejściowa RX zmierzona wewnętrznie, kanał 3 |
|
39 |
Wszystkie |
Rx3 Moc LSB |
|
|
40 |
Wszystkie |
Rx4 Power MSB |
Siła wejściowa RX zmierzona wewnętrznie, kanał 4 |
|
41 |
Wszystkie |
Rx4 Moc LSB |
|
|
42 |
Wszystkie |
Tx1 Bias MSB |
Wewnętrznie zmierzona stronniczość TX, kanał 1 |
|
43 |
Wszystkie |
Tx1 Bias LSB |
|
|
44 |
Wszystkie |
Tx2 Bias MSB |
Wewnętrznie zmierzona stronniczość TX, kanał 2 |
|
45 |
Wszystkie |
Tx2 Bias LSB |
|
|
46 |
Wszystkie |
Tx3 Bias MSB |
Wewnętrznie zmierzona stronniczość TX, kanał 3 |
|
47 |
Wszystkie |
Tx3 Bias LSB |
|
|
48 |
Wszystkie |
Tx4 Bias MSB |
Wewnętrznie zmierzona stronniczość TX, kanał 4 |
|
49 |
Wszystkie |
Tx4 Bias LSB |
|
|
50 |
Wszystkie |
Tx1 Power MSB |
Wewnętrzne pomiar mocy wyjściowej TX, kanał 1 |
|
51 |
Wszystkie |
Tx1 Power LSB |
|
|
52 |
Wszystkie |
Tx2 Power MSB |
Wydzielona wewnętrznie moc wyjściowa TX, kanał 2 |
|
53 |
Wszystkie |
Tx2 Power LSB |
|
|
54 |
Wszystkie |
Tx3 Power MSB |
Wydzielona wewnętrznie moc wyjściowa TX, kanał 3 |
|
55 |
Wszystkie |
Tx3 Power LSB |
|
|
56 |
Wszystkie |
Tx4 Power MSB |
Wydzielona wewnętrznie moc wyjściowa TX, kanał 4 |
|
57 |
Wszystkie |
Tx4 Power LSB |
|
|
58-65 |
|
|
Zestaw monitorów kanałów zarezerwowanych 4 |
|
66-73 |
|
|
Zestaw monitorów kanałów zarezerwowanych 5 |
|
74-81 |
|
|
Zestaw monitorów kanałów zarezerwowanych 6 |
Byty sterowania
Byty sterowania są zdefiniowane w tabeli 8.
Tabela 8/Byty sterowania
|
Byte |
Trochę |
Nazwa |
Opis |
|
86 |
7-4 |
Z zastrzeżeniem |
|
|
|
3 |
Tx4_Disable |
Bit odczytu/zapisu umożliwiający wyłączenie oprogramowania nadajnika |
|
|
2 |
Tx3_Disable |
Bit odczytu/zapisu umożliwiający wyłączenie oprogramowania nadajnika |
|
|
1 |
Tx2_Disable |
Bit odczytu/zapisu umożliwiający wyłączenie oprogramowania nadajnika |
|
|
0 |
Tx1_Disable |
Bit odczytu/zapisu umożliwiający wyłączenie oprogramowania nadajnika |
|
87 |
7 |
Rx4_Rate_Select |
Wybierz częstotliwość oprogramowania, kanał Rx 4 msb |
|
|
6 |
Rx4_Rate_Select |
Wybierz częstotliwość oprogramowania, kanał 4 lsb |
|
|
5 |
Rx3_Rate_Select |
Wybierz częstotliwość oprogramowania, kanał 3 msb |
|
|
4 |
Rx3_Rate_Select |
Wybierz prędkość oprogramowania, kanał 3 lsb |
|
|
3 |
Rx2_Rate_Select |
Wybierz częstotliwość oprogramowania, kanał Rx 2 msb |
|
|
2 |
Rx2_Rate_Select |
Wybierz częstotliwość oprogramowania, kanał Rx 2 lsb |
|
|
1 |
Rx1_Rate_Select |
Wybierz częstotliwość oprogramowania, kanał Rx 1 msb |
|
|
0 |
Rx1_Rate_Select |
Wybierz częstotliwość oprogramowania, kanał Rx 1 lsb |
|
88 |
7 |
Tx4_Rate_Select |
Wybierz częstotliwość oprogramowania, kanał Tx 4 msb (nie obsługiwany) |
|
|
6 |
Tx4_Rate_Select |
Wybierz współczynnik oprogramowania, kanał Tx 4 lsb (nie obsługiwany) |
|
|
5 |
Tx3_Rate_Select |
Wybierz częstotliwość oprogramowania, kanał Tx 3 msb (nie obsługiwany) |
|
|
4 |
Tx3_Rate_Select |
Wybierz współczynnik oprogramowania, kanał Tx 3 lsb (nie obsługiwany) |
|
|
3 |
Tx2_Rate_Select |
Wybierz częstotliwość oprogramowania, kanał Tx 2 msb (nie obsługiwany) |
|
|
2 |
Tx2_Rate_Select |
Wybierz współczynnik oprogramowania, kanał Tx 2 lsb (nie obsługiwany) |
|
|
1 |
Tx1_Rate_Select |
Wybierz współczynnik oprogramowania, kanał Tx 1 msb (nie obsługiwany) |
|
|
0 |
Tx1_Rate_Select |
Wybierz częstotliwość oprogramowania, kanał Tx 1 lsb (nie obsługiwany) |
|
89 |
Wszystkie |
Rx4_Aplikacja_Wybór |
Aplikacja oprogramowania Wybierz według SFF-8079, Rx Channel 4 |
|
90 |
Wszystkie |
Rx3_Aplikacja_Wybór |
Aplikacja oprogramowania Wybierz według SFF-8079, Rx Channel 3 |
|
91 |
Wszystkie |
Rx2_Aplikacja_Wybór |
Aplikacja oprogramowania Wybierz według SFF-8079, Rx Channel 2 |
|
92 |
Wszystkie |
Rx1_Aplikacja_Wybór |
Aplikacja oprogramowania Wybierz według SFF-8079, Rx Channel 1 |
|
93 |
2-7 |
Z zastrzeżeniem |
|
|
|
1 |
Wyposażenie |
Zasilanie ustawione na niską moc. |
|
|
0 |
Wykorzystanie mocy |
Przechodzenie na sygnał LPMode ustawiający tryb zasilania za pomocą oprogramowania. |
|
94 |
Wszystkie |
Tx4_Application_Select |
Aplikacja oprogramowania Wybierz według SFF-8079, Tx Channel 4 (Nie obsługuje) |
|
95 |
Wszystkie |
Tx3_Application_Select |
Aplikacja oprogramowania Wybierz według SFF-8079, Tx Channel 3 (nie obsługiwane) |
|
96 |
Wszystkie |
Tx2_Application_Select |
Aplikacja oprogramowania Wybierz według SFF-8079, Tx Channel 2 (nie obsługiwane) |
|
97 |
Wszystkie |
Tx1_Application_Select |
Aplikacja oprogramowania Wybierz według SFF-8079, Tx Channel 1 (nie obsługiwane) |
|
98-99 |
Wszystkie |
Z zastrzeżeniem |
|
Host - blok interfejsu nadajnika
Wyraźne wymiary
Wyraźne wymiary
|
Cechy |
Odnośnik |
Wydajność |
|
Rozładowanie elektrostatyczne (ESD) |
IEC/EN 61000-4-2 |
Kompatybilne ze standardami |
|
interferencje elektromagnetyczne (EMI) |
FCC Część 15 Klasa B EN 55022 Klasa B (CISPR 22A) |
Kompatybilne ze standardami |
|
Bezpieczeństwo oczu laserowego |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Produkt laserowy klasy 1 |
|
Rozpoznanie składników |
IEC/EN 60950, UL |
Kompatybilne ze standardami |
|
ROHS |
2002/95/WE |
Kompatybilne ze standardami |
|
EMC |
EN 61000-3 |
Kompatybilne ze standardami |
