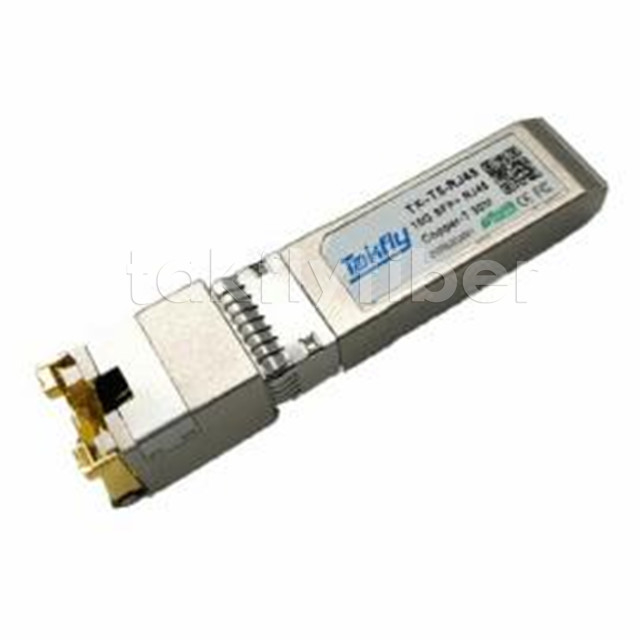

10GBASE-T SFP+ miedziany nadajnik kompaktowy zestaw złącza RJ-45
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong, Shenzhen |
| Nazwa handlowa: | TAKFLY |
| Orzecznictwo: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numer modelu: | TK-T5-RJ45 |
Zapłata:
| Minimalne zamówienie: | 1 Piki |
|---|---|
| Cena: | US$0.01 ~ US$1200/PC |
| Szczegóły pakowania: | szpula + pudełko + karton |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Szczegóły informacji |
|||
| Numer modelu: | Złącze światłowodowe | Temperatura przechowywania: | -40°C~85°C |
|---|---|---|---|
| Urządzenia przewodowe: | ODF | Kolor: | Dostosowanie |
| Bezpłatna próbka: | - Tak, proszę. | Średnica zewnętrzna złącza: | 3,0 mm, 2,0 mm, 0,9 mm |
| Kolor obudowy: | niebieski, zielony, beżowy | Środek transmisji: | Tryb jednorazowy/ MULIT |
| Cechy: | Wodoszczelny | Materiał: | Plastikowe |
| Zamienność: | ≤0,2 dB | Tryb światłowodowy: | 62,5/125 µm OM1, 50/125 µm OM2 |
| Port: | Hub światłowodowy z portu NINGBO | Nazwa modelu: | Złącze światłowodowe |
| Waga: | 2 kg | Powtarzalność: | ≤0,2 dB |
| Średnica włókna: | 125μm | Typ zespołu: | Mechaniczny |
| Moduł złącza: | 30,0 mm | Kabel łączący Od: | 0,9 mm, 2,0 mm, 3,0 mm |
| Trwałość: | ≥1000 razy | Pojemność produkcyjna: | 700000 sztuk/miesiąc |
| Rodzaj polerowania: | UPC, APC | Podsadzkarz: | Smar silikonowy optyczny |
| Wytrzymałość: | 500 cykli | Temperatura pracy: | -40°C do +85°C |
| Utrata powrotu złącza: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Spray solny: | 500 godz |
| Czas instalacji: | W ciągu 60 s (bez cięcia włókien) | Pakiet: | SMD, QFN-20, NRF24L01, Poly Bag, światłowodowy |
| Rodzaj: | Regulator napięcia, logiki, moduł transceiver, dwuwierne transmisja pojedynczego światłowodu, napęd | D/C: | Najnowszy, nowy, 2013+, 1234, moduł transceiverów i odbiornika RF |
| Dystans: | 20 km, 300m, 3 km | Zastosowanie: | Telekomunikacja, alarm, komputer, system monitorowania wideo, 1x Fibre Channel |
| Temperatura pracy: | Standard, -40 ~ 85, -10 ° C ~ 70 ° C. | Długość fali: | 1310 nm/1550 nm, 850 nm, 1490nm/1310nm, 1310nm 1270nm |
| Nazwa produktu: | Epon OLT PX20+, 433 MHz Moduł transceiver UART, Moduł optyczny BIDI BIDI BIDI, SFP+ Transceiver, Mod | Gwarancja: | 365 dni, 3 lata, 1 lata |
| Napięcie zasilania: | 1,9-3,6 V, 0 ~ 110,2,7 V ~ 5,5 V, wspólne | Orzecznictwo: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Wysyłka wg: | DHL\UPS\Fedex\EMS\HK Poczta | Skype'a: | Michella_fang, Chaizhiquan91, Thomas65339 |
| Zasilanie: | 3,3 V | Prędkość przesyłu danych: | 155 m, 10 g |
| napięcie: | 1,9 ~ 3,6 V, standard | Źródło: | FP, VCSEL / PIN |
| Moc rozpraszania: | 0,1 W, w | Warunki: | Nowy, w 100% oryginalny nowy |
| Podkreślić: | 10GBASE-T SFP+ miedziany nadajnik,Złącze RJ-45 SFP+ Transceiver miedziany |
||
opis produktu
Cechy
Wsparcie 10Gbase- T / 5Gbase- T / 2.5Gbase- T / 1000podstawa- Nie.- Podkładki SFP podłączalne na gorącoRint
- Kompaktowy Zestaw złącza RJ-45
- zgodne z RoHS i bez ołowiu
- Samotny +3.3V moc dostawa
- 10 Gigabit Ethernet / Przesyłam Kot 6a) kabel
- Środowisko Działanie temperatury: 0°C do +65°C
Opis
SFP+-10GBASE-T Miedź Mała Formularz Włączające (SFP) transceiWersy są na podstawie SFP Wielokrotne Źródło
Umowa (MSA)).Oni... są zgodne z / 10Gbase- T / 5Gbase- T / 2.5Gbase- T / 1000podstawa-T Standardy zgodnie ze specyfikacją w IEEE Choroby przenośne802.3. SFP+-10GBASE-T zastosowania / SFP's RX_Losy szpilka dla łącze wskazanie. Jeśli wyciągnij w górę SFP- Tak.
TX_Niepełnosprawny szpilka, PHY IC być resetowanie
Kabel
|
Standardowy |
Kabel |
Działalność |
Gospodarz Port |
|
10Gbase- Nie. |
CAT6A |
30m |
XFI |
|
5Gbase- T/2.5Gbase-T |
CAT5E |
50 metrów |
5GBase- R/2.5GBase - X. |
|
1000 - Tak.- Nie. |
CAT5E |
100 metrów |
1000 - Tak.-Działalność |
SFP do Podłączacz hosta SzpilkaWyjdźcie.
|
Szpilka
|
Symbol
|
Nazwa/Opis
|
Wskazówka.
|
|
1 |
VEET
|
Powierzchnia nadajnika (wspólne z OdbiornikZiemia)
|
1 |
|
2 |
WYŁAZ
|
Przekaźnik Wina. Nie wspierane.
|
|
|
3 |
TDIS
|
Przekaźnik Wyłączyć. Wydajność lasera dWykonane na Wysoki lub otwarty.
|
2 |
|
4 |
MOD_DEF(2)
|
Moduł Definicja2. Dane linia dla Serialny Identyfikacja.
|
3 |
|
5 |
MOD_DEF(1)
|
Moduł Definicja 1. Zegarek linia dla Serialny Identyfikacja.
|
3 |
|
6 |
MOD_DEF(0)
|
Moduł Definicja 0.d w obrębie Moduł.
|
3 |
|
7 |
Stawka Wybierz |
Brak połączenia. wymagane |
|
|
8 |
Losy |
Wysoki wskazuje nie Związane. niskie wskazuje liNie wiem. |
4 |
|
9 |
VEER |
OdbiornikPowierzchnia (Wspólne z nadajnikiem Ground) |
1 |
|
10 |
VEER |
Powierzchnia odbiorcza (Wspólne z nadajnikiem Ground) |
1 |
|
11 |
VEER |
Powierzchnia odbiorcza (Wspólne z nadajnikiem Ground) |
1 |
|
12 |
/R&D |
Odbiornik Zwrócone /Data wyłączona. AC sprzęgło |
|
|
13 |
R & D+ |
Odbiornik Niewzruszone DATA wyłączone. AC sprzęgło |
|
|
14 |
VEER |
Powierzchnia odbiorcza (Wspólne z nadajnikiem Ground) |
1 |
|
15 |
VCCR |
Odbiornik Zasilanie |
|
|
16 |
VCCT |
Moc nadajnika Dostępność |
|
|
17 |
VEET |
Powierzchnia nadajnika (Wspólne z Odbiornik Ziemia) |
1 |
|
18 |
TD+ |
Przekaźnik nieodwrócony DATA w. Sprzęgło AC- wstrzykiwanie. |
|
|
19 |
TD- |
Przekaźnik Zwrócone DAWchodzimy. Akompanuje. |
|
|
20 |
VEET |
Powierzchnia nadajnika (Wspólne z Odbiornik Ziemia) |
1 |
Uwaga::
1. Ziemia obwodu jest połączone z podwozie ziemia
2. PHY niepełnosprawny na TDIS > 2.0V lub otwarte, włączony na TDIS < 0.8V
3. Powinno. być wyciągnięte w górę z 4.7k - 10k Omi na gospodarz tabliczka do a) napięcie pomiędzy 2.0V a także 30,6 V. MOD_DEF(0) ciągnielinia niska do wskazać modwule jest zablokowane Wchodź.
4. LVTTL zgodne z a) maksymalny napięcie z2.5V.
Wskaźnik 1. Diagram gospodarza / /... / /... /... /blokek nektorowy szpilka liczby a także nazwiska
+3,3V Volt Elektryczne Włączenie mocyzwrot
W sprawie SFP+-10GBASE-T ma / wejście napięcie zakres z3.3 V +/- - 5 procent.W sprawie 4V maksymalny napięcie jest Nie, nie dozwolone dlaciągłe działanie.
|
+3.3Wolt Elektryczne WładzaInterfejs |
||||||
|
Parametry |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
jednostka |
Uwaga/warunki |
|
Dostępność Aktualność |
Jest |
|
700 |
900 |
mA |
3.0W maks. moc / Przesyłam pełne zakres napięcia i temperatury. Patrz ostrzeżenie uwaga poniżej |
|
Napięcie wejściowe |
Vcc |
3.13 |
3.3 |
3.47 |
V |
Odwołanie do: GND |
|
Maksymalne napięcie |
Vmax |
|
|
4 |
V |
|
|
Prąd napięciowy |
Wyrzuty |
|
TBD |
|
mA |
Gorące wtyczka powyżej stałego państwo Prąd. Patrz ostrzeżenie uwaga poniżej |
Uwaga: zużycie energii i prąd napięciowy wyższe niż / określone wartości w / SFP MSA
Sygnały niskiej prędkości
MOD_DEF( 1) (SCL) a także MOD_DEF(2) (SDA), są otwarte CMOS odpływowy sygnały (Zobacz sekcja VII, "Komunikacja seryjna Protokół").Obie. MOD_DEF( 1)a także MOD_DEF(2) musi być wyciągnięte w górę do gospodarz_Vcc
|
Sygnały niskiej prędkości, Elektroniczny charakterwęgiel |
|||||
|
Parametry |
Symbol |
Min. |
Maksymalnie |
jednostka |
Uwaga/warunki |
|
Wyjście SFP NISKO |
VOL |
0 |
0.5 |
V |
4.7k do 10k wyciągnij-w górę do gospodarz_Vcc, mierzone w Strona gospodarza z łącznika |
|
Wyjście SFP Wysoki |
VOH |
gospodarz_Vcc- 0.5 |
gospodarz_Vcc + 0.3 |
V |
4.7k do 10k wyciągnij-w górę do gospodarz_Vcc, mierzone w Strona gospodarza z łącznika |
|
SFP Wpływ NISKO |
VIL |
0 |
0.8 |
V |
4.7k do 10k wyciągnij-w górę do Vcc, mierzone w SFP Strona złączyćlub |
|
SFP Wpływ Wysoki |
HIV |
2 |
Vcc + 0.3 |
V |
4.7k do 10k wyciągnij-w górę do Vcc, mierzone w SFP Strona złączyćlub |
Elektryczne prędkości Interfejs
Wszystkie sygnały wysokiej prędkości są AC-couplowane wewnętrznie.
|
Wysokiej prędkości Elektryczne Transmisja interfejsu Linia SFP |
||||||
|
Parametry |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
jednostka |
Uwaga/warunki |
|
Linia Częstotliwość |
fL |
|
125 |
|
MHz |
5-poziom kodowanie, na IEEE 802.3 |
|
Wyjście Tx Impedancja |
Zout, TX. |
|
100 |
|
Ohm. |
Różnica dla wszystkich częstotliwości pomiędzy 1MHz a także 125MHz
|
|
Rx Wpływ Impedancja |
Zin, RX. |
|
100 |
|
Ohm. |
Różnica dla wszystkich częstotliwości pomiędzy 1MHz a także 125MHz |
|
Jednostronny dane wejście kołysanie |
Wynik |
250 |
|
1200 |
mV |
Samotny zakończony |
|
Jednostronny dane wydajność kołysanie |
Voutsing |
350 |
|
800 |
mV |
Samotny zakończony |
|
Czas wzrostu/spadku |
Tr,T f |
|
175 |
|
psec |
20%-80% |
|
Tk Wpływ Impedancja |
Zin |
|
50 |
|
Ohm. |
Samotny zakończony |
|
Rx Wyjście Impedancja |
Zout |
|
50 |
|
Ohm. |
Samotny zakończony |
Ogólne specyfikacje
|
Ogólne |
||||||
|
Parametry |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
jednostka |
Uwaga/warunki |
|
Dane Stawka |
BR |
1 |
|
10 |
Gb/s |
IEEE 802.3 Kompatybilne. Zobacz Uwaga: 1,2 wylądować |
Uwaga::
1. Zegarek tolerancja jest +/- 50 ppm
Specyfikacje środowiskowe
Automatyczne wykrywanie krzyżowania jest w stanie- wstrzykiwanie. Kabel zewnętrzny jest Nie, nie wymagane
|
Środowiskowe Specyfikacje |
||||||
|
Parametry |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
jednostka |
Uwaga/warunki |
|
Temperatura pracy |
Na górze |
0 |
|
65 |
°C |
Temperatura obudowy |
|
Temperatura przechowywania |
Do |
-40 |
|
85 |
°C |
Środowisko temperatury |
Komunikacja seryjna PRotocol
Wszystkie WINTOP SFP obsługują komunikację seryjną 2-przewodową Protokół przedstawiony w / SFP MSA. Tee SFP stosowanie / MCU,może być dostępne z adres z AO godzinę.
|
Serialny Czas jazdy autobusu, ReqZmiany |
||||||
|
Parametry |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
jednostka |
Uwaga/warunki |
|
Ja...2C Zegarek Stawka |
|
0 |
|
200,00 0 |
Hz |
|
Specyfikacje mechaniczne (jednostka: mm)
