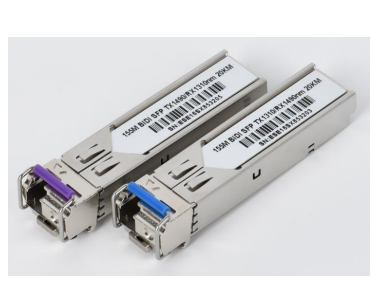

Dwukierunkowy transceiver SFP 155Mbps | Zasięg 20KM Tx1310nm/Rx1490nm |(TK-B3403-3LCD20)
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny, Shenzhen |
| Nazwa handlowa: | DF/OEM/Nuetral |
| Orzecznictwo: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numer modelu: | TK-B3403-3LCD20 |
Zapłata:
| Minimalne zamówienie: | Zbywalny |
|---|---|
| Cena: | negotiable denpend on QTY |
| Szczegóły pakowania: | Pudełko blistrowe + karton |
| Czas dostawy: | 5-9 dni roboczych zależy od ILOŚCI |
| Zasady płatności: | T/T,/Paypal, akredytywa |
| Możliwość Supply: | 1000 sztuk/dzień |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Dwukierunkowy transceiver SFP 155Mbps | Zasięg 20KM Tx1310nm/Rx1490nm |(TK-B3403-3LCD20) | Napięcie zasilania: | 3,14-3,46 V |
|---|---|---|---|
| Prąd zasilania: | 300 mA | Wejście Impedancja różnicowa: | 100 omów |
| Swoboda wprowadzania danych z pojedynczym zakończeniem: | 180-700 mA | Różnica wahań wejścia danych: | 400-1800 mV |
| Czas potwierdzenia wyłączenia transmisji: | 10 nas | Różnicowa huśtawka wyjścia danych: | 300-850 mA |
| Temperatura obudowy operacyjnej: | 0 do +70°C | Gwarancja: | 1 rok, dożywotnia konserwacja |
| Marka włókien: | Corning, YOFC, OFS, Draka | ||
| Podkreślić: | Transceiver SFP 155Mbps zasięg 20KM,Bi-Directional SFP transceiver Tx1310nm/Rx1490nm,Moduł nadajnika optycznego o zasięgu 20 km |
||
opis produktu
155Mbps SFP dwukierunkowy transceiver | Zasięg 20KM Tx1310nm/Rx1490nm | (TK-B3403-3LCD20)
Transceivery SFP-BIDI to wysokowydajne, ekonomiczne moduły obsługujące szybkość transmisji danych 155Mbps z odległością transmisji 20KM przez światłowód jednomodowy.
Transceiver składa się z trzech głównych sekcji: nadajnika laserowego FP, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU. Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I i są zgodne ze specyfikacjami SFP Multi-Source Agreement (MSA) i SFF-8472.
Zastosowania
- SDH STM-1, S-1.1, L-1.1, L-1.2
- SONET OC-3 IR1, LR1, LR2
- Inne łącza komunikacji optycznej
Kluczowe cechy
- Szybkość transmisji danych do 155Mbps
- Laser FP 1310nm i fotodetektor PIN 1490nm do transmisji na odległość 20km
- Zgodny z SFP MSA i SFF-8472 z pojedynczym gniazdem LC
- Cyfrowe monitorowanie diagnostyczne: kalibracja wewnętrzna lub zewnętrzna
- Zgodny z RoHS
- Pojedyncze zasilanie +3.3V
- Temperatura pracy obudowy: 0°C do +70°C (komercyjna) / -40°C do +85°C (przemysłowa)
Normy zgodności
- Zgodny z SFP+ MSA
- Zgodny z SFF-8472 Revision 9.5
- Zgodny z IEEE802.3-2005
- Zgodny z Telcordia GR-468-CORE
- Zgodny z FCC 47 CFR Part 15, Class B
- Zgodny z FDA 21 CFR 1040.10 i 1040.11, Class 1
- Zgodny z SFF-8472
- Zgodny z SFF-8431
- Zgodny z RoHS
Specyfikacje techniczne
Charakterystyka interfejsu elektrycznego
Uwagi:
1) Podłączone bezpośrednio do pinów wejściowych danych TX. Następnie sprzężone AC.
2) Lub obwód otwarty.
3) Do terminacji różnicowej 100 omów.
4) 20 - 80 %
5) Utrata sygnału (Loss Of Signal) to LVTTL. Poziom logiczny 0 oznacza normalne działanie; poziom logiczny 1 oznacza brak wykrytego sygnału.
6) Czułość odbiornika jest zgodna z modulacją sinusoidalną zasilania od 20 Hz do 1,5 MHz do określonej wartości zastosowanej przez zalecaną sieć filtracji zasilania.
1) Podłączone bezpośrednio do pinów wejściowych danych TX. Następnie sprzężone AC.
2) Lub obwód otwarty.
3) Do terminacji różnicowej 100 omów.
4) 20 - 80 %
5) Utrata sygnału (Loss Of Signal) to LVTTL. Poziom logiczny 0 oznacza normalne działanie; poziom logiczny 1 oznacza brak wykrytego sygnału.
6) Czułość odbiornika jest zgodna z modulacją sinusoidalną zasilania od 20 Hz do 1,5 MHz do określonej wartości zastosowanej przez zalecaną sieć filtracji zasilania.
Zdjęcia produktów
Dlaczego wybrać TAKFLY?
- Ponad 26 lat doświadczenia w produkcji produktów światłowodowych
- Ponad 450 pracowników montażowych z ponad 3-letnim doświadczeniem
- Ponad 10 inżynierów R&D zajmujących się innowacjami
- 16 wtryskarek i linii produkcyjnych importowanych z Niemiec
- Ponad 30 maszyn testujących, w tym OTDR, 3D, VFL, testery IL&RL
- Kompleksowy sprzęt testujący: testery wytrzymałości na rozciąganie, testery odporności na zgniatanie, testery mocy, sprawdzarki światła
- Akceptowane znakowanie OEM
- Udział w globalnych wystawach: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kontrola jakości
Nasz rygorystyczny proces kontroli jakości obejmuje wyrywkowe sprawdzanie surowców przed produkcją, pełną inspekcję po każdym indywidualnym procesie, kompleksowe kontrole produkcji w połowie procesu, pełną inspekcję gotowego produktu przed pakowaniem oraz wyrywkowe kontrole przed wysyłką.
Informacje o dostawie
Próbki: 1-3 dni roboczych
Zamówienia produkcyjne: 3-7 dni roboczych
Opakowanie: Dostępne na życzenie torby plastikowe, kartony i palety
Zamówienia produkcyjne: 3-7 dni roboczych
Opakowanie: Dostępne na życzenie torby plastikowe, kartony i palety
